Schemat instalacji sanitarnej - uniknij błędów w domu!

Dobrze zaplanowana kanalizacja w domu decyduje o tym, czy łazienki działają cicho, bez zapachów i bez cofek. W praktyce schemat instalacji sanitarnej w domu jednorodzinnym pokazuje nie tylko, którędy biegną rury, ale też gdzie powinny znaleźć się piony, wywiewki, podejścia i zabezpieczenia przed zalaniem. Poniżej rozkładam temat na czytelny układ: od podstawowej budowy, przez wentylację i spadki, aż po błędy, które później kosztują najwięcej.

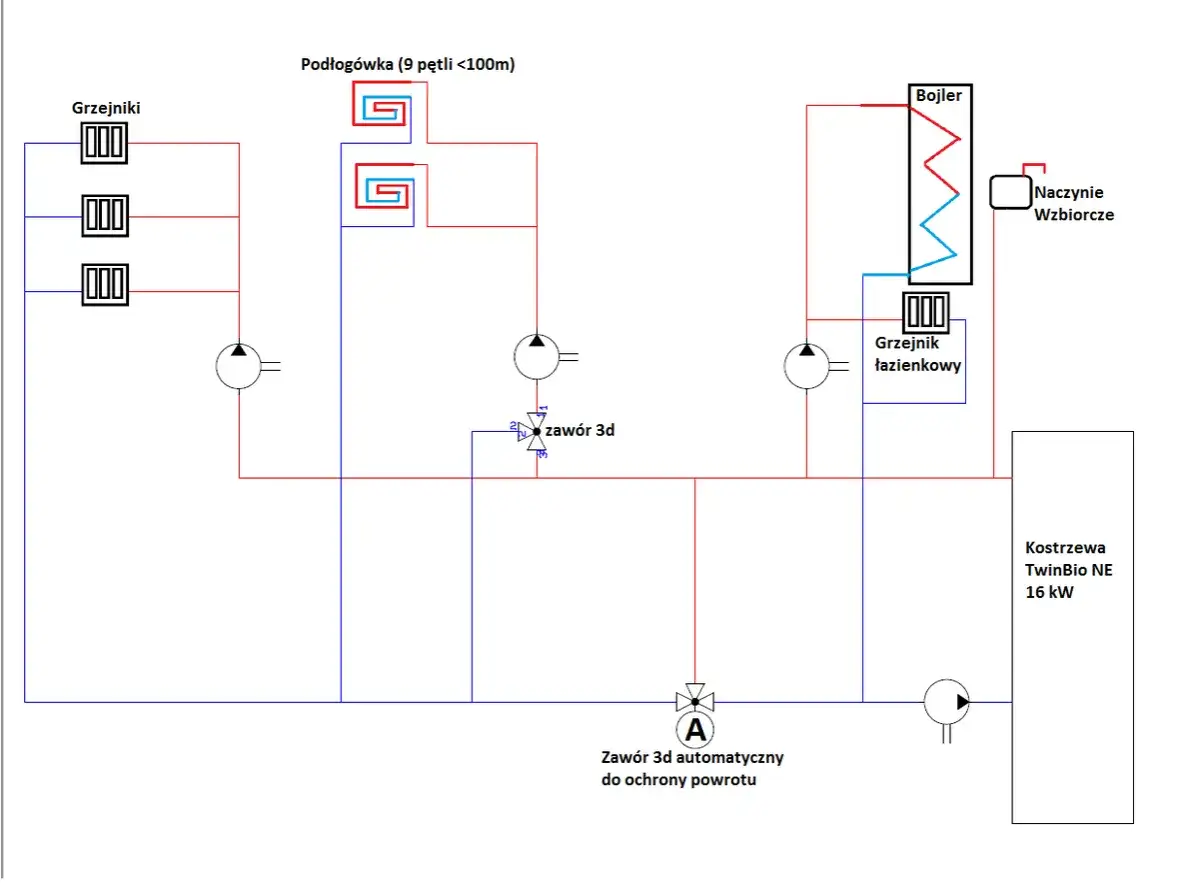

Co obejmuje instalacja sanitarna i dlaczego schemat ma znaczenie

W domu jednorodzinnym instalacja sanitarna obejmuje przede wszystkim wodę zimną, ciepłą, kanalizację sanitarną i często także odwodnienie dachu oraz tarasów. Ja patrzę na nią jak na układ naczyń połączonych: jeśli jeden element jest źle zaprojektowany, problem wraca w innym miejscu, zwykle tam, gdzie najmniej da się go naprawić bez kucia ścian.

Najważniejsze jest to, że schemat ma pokazać logikę przepływu. Ścieki nie powinny krążyć po domu długimi, niepotrzebnymi trasami, a woda deszczowa nie powinna mieszać się z kanalizacją sanitarną bez wyraźnej potrzeby i zgodnego z przepisami rozwiązania. Zgodnie z Warunkami technicznymi instalacja kanalizacyjna budynku ma odprowadzać ścieki do pierwszej studzienki od strony budynku, więc projekt zaczyna się od wyjścia z domu, a nie od losowego prowadzenia rur pod posadzką.

W praktyce dobry projekt to taki, który łączy funkcję, serwis i akustykę. Oznacza to możliwie krótkie podejścia, sensownie ustawione piony oraz miejsce na czyszczenie i kontrolę, bo instalacja schowana na lata bez dostępu prawie zawsze kończy się kłopotem. Kiedy to rozumiem, mogę przejść od definicji do tego, jak czytać sam układ rur w rzucie domu.

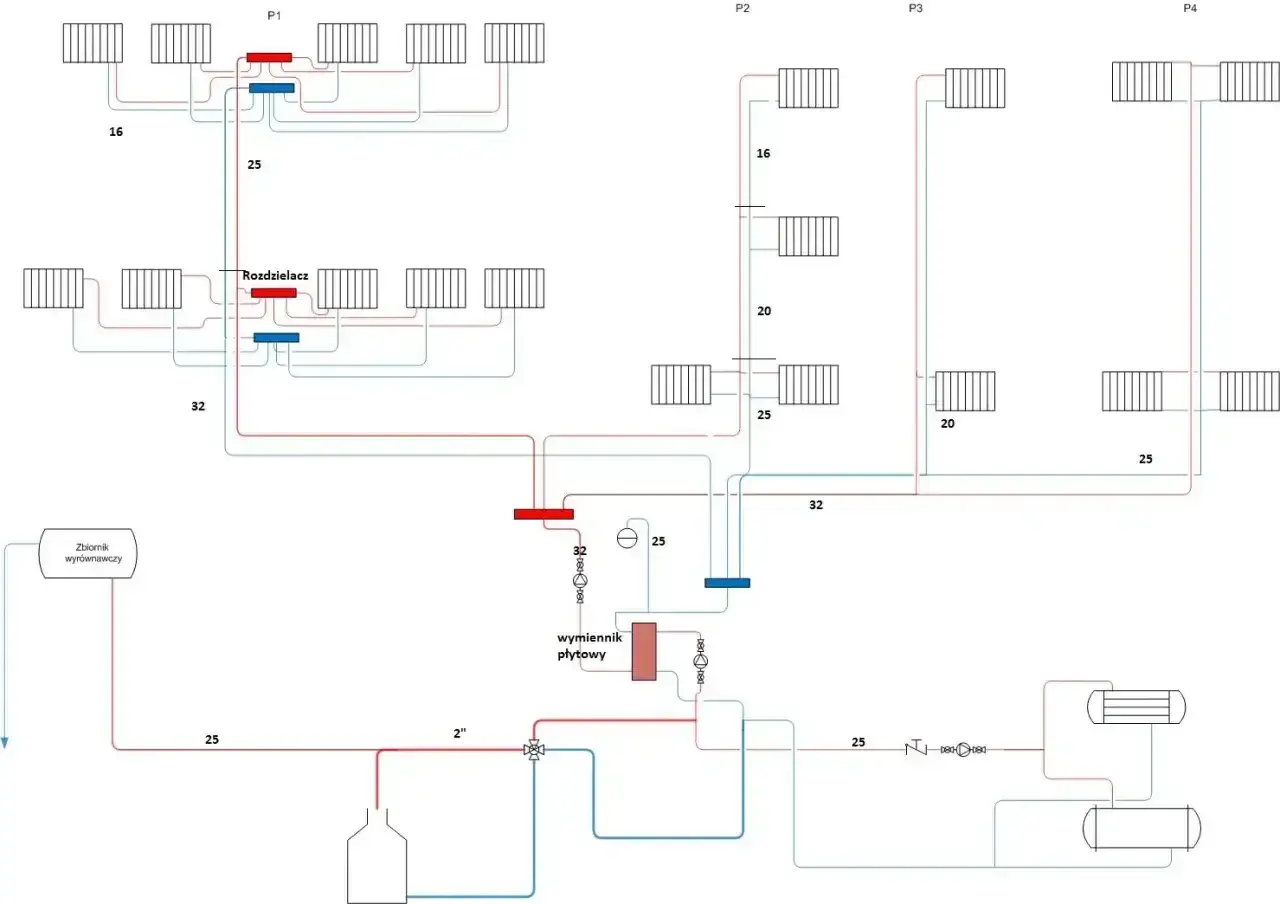

Jak czytać schemat rur kanalizacyjnych w domu

Ja zawsze czytam taki rysunek od końca, czyli od przyboru sanitarnego w stronę wyjścia z budynku. Dzięki temu od razu widzę, czy instalacja jest krótka, logiczna i możliwa do serwisowania, czy tylko ładnie wygląda na papierze.

W praktyce najczytelniejsze są układy, w których łazienki i kuchnia skupiają się wokół jednego albo dwóch pionów. Taki zabieg zmniejsza liczbę kolan, skraca podejścia i ogranicza ryzyko hałasu. Jeśli rzut pokazuje trzy albo cztery długie odnogi do jednego pionu, zwykle wiem już, że projekt będzie bardziej wymagający w montażu i późniejszej eksploatacji. Z samego rysunku łatwo wtedy przejść do pytania, gdzie prowadzić przewody, żeby nie walczyć z instalacją na etapie budowy.

Gdzie prowadzić piony i poziomy, żeby instalacja działała bezproblemowo

W praktyce trzymam się zasady: im krócej, tym lepiej. Podejścia powinny być możliwie proste, a piony najlepiej sytuować tam, gdzie da się je łatwo ukryć w szachcie, przy ścianie instalacyjnej albo w strefie mokrej. Wavin przypomina, że przewody kanalizacyjne należy prowadzić przez pomieszczenia o temperaturze powyżej 0°C, a jeśli przechodzą przez chłodniejsze strefy, trzeba je zabezpieczyć przed zamarzaniem.

Ważna jest też kolejność względem innych instalacji. Przewodów kanalizacyjnych nie prowadzi się nad rurami zimnej i ciepłej wody, gazu i centralnego ogrzewania ani nad gołymi przewodami elektrycznymi. Minimalna odległość od przewodów cieplnych powinna wynosić 0,1 m, liczona od powierzchni rur. Jeżeli ta odległość jest mniejsza, potrzebna jest izolacja termiczna. To detal, który wielu inwestorów ignoruje, a potem wraca do niego po pierwszym sezonie grzewczym.

Pod posadzką najniższej kondygnacji poziomy odpływowe prowadzi się tak, by rura w gruncie pod pomieszczeniem o temperaturze powyżej 0°C była ułożona na głębokości zapewniającej około 0,5 m od poziomu podłogi do powierzchni rury. Jeśli warunki wymuszają płytsze prowadzenie, przewody trzeba chronić przed uszkodzeniem. Ja traktuję to jako sygnał ostrzegawczy: gdy instalacja wchodzi w konflikt z konstrukcją budynku, trzeba dopracować projekt, a nie „dociągać” rur na siłę.

Przy przejściach przez ściany i stropy zostawia się wolną przestrzeń wokół rury i wypełnia materiałem, który pozostaje plastyczny. To nie jest drobiazg estetyczny, tylko sposób na bezpieczne wydłużanie przewodów i uniknięcie pęknięć. Kiedy układ przewodów jest już logiczny i bezkolizyjny, następny krok to wentylacja kanalizacji, która w praktyce decyduje o komforcie użytkowania.

Wentylacja kanalizacji nie jest dodatkiem

Bez poprawnej wentylacji instalacja kanalizacyjna potrafi działać pozornie dobrze, a potem zaczyna syczeć, bulgotać i wysysać wodę z syfonów. To właśnie wtedy w domu pojawiają się zapachy, których nie da się „przykryć” żadnym środkiem czyszczącym. Dlatego na schemacie wentylacja pionów powinna być widoczna tak samo wyraźnie jak odpływy z łazienki.

Warunki techniczne wymagają, aby przewody spustowe grawitacyjnej instalacji kanalizacyjnej były wyprowadzone jako przewody wentylujące ponad dach. W praktyce oznacza to wysokość 0,5-1,0 m ponad dach oraz zachowanie odległości co najmniej 4,0 m od okien i drzwi prowadzących do pomieszczeń przeznaczonych na stały pobyt ludzi. Nie wolno też włączać wywiewek do przewodów dymowych, spalinowych ani do wentylacji pomieszczeń.

Zawór napowietrzający jest przydatny, ale nie zastępuje wszystkiego. Można go stosować jako wsparcie dla instalacji albo zakończenie części pionów, jednak nie rozwiązuje problemu wentylacji całego domu automatycznie. Warto pamiętać o zasadzie, że ostatni pion na każdym przewodzie odpływowym i co najmniej co piąty z pozostałych pionów nadal powinny być wyprowadzone tradycyjnie ponad dach. Zawory napowietrzające muszą też być dostępne do przeglądu i montowane w miejscach, w których temperatura nie spada poniżej zera.

W praktyce to właśnie wentylacja odróżnia schemat poprawny od schematu „na styk”. Jeśli instalacja ma działać bezawaryjnie, nie wolno traktować jej jak zbioru rur bez ciśnienia i bez powietrza. Kiedy ten temat jest dopięty, trzeba jeszcze dobrze rozdzielić ścieki, deszczówkę i ewentualne zabezpieczenie przed cofką.

Odprowadzenie ścieków, deszczówki i zabezpieczenie przed cofką

W domu jednorodzinnym często spotykam dwa błędy już na poziomie koncepcji: mieszanie kanalizacji sanitarnej z deszczową bez analizy warunków odprowadzenia oraz brak zabezpieczenia przed cofnięciem ścieków tam, gdzie przyłącze jest narażone na spiętrzenia. Instalacja kanalizacyjna budynku ma obejmować nie tylko ścieki, ale też wody opadowe, jeżeli nie są one odprowadzane na teren działki. To oznacza, że odwodnienie dachu i tarasów trzeba przewidzieć od początku, a nie dopisywać je po zakończeniu prac.

Jeśli woda deszczowa trafia do zbiornika retencyjnego i ma być później używana do spłukiwania toalet, podlewania zieleni albo mycia nawierzchni, trzeba wykonać odrębną instalację niepołączoną z instalacją wodociągową. To rozwiązanie jest sensowne tylko wtedy, gdy od początku zakłada się osobny obieg i kontrolę jakości. Dla mnie to zawsze sygnał, że projekt wymaga większej dyscypliny wykonawczej niż zwykła kanalizacja grawitacyjna.

Warunki techniczne dopuszczają też wykonanie instalacji grawitacyjnej z zabezpieczeniem przed przepływem zwrotnym, gdy krótkotrwale nie ma możliwości swobodnego spływu ścieków. W praktyce oznacza to przepompownię albo urządzenie przeciwzalewowe dobrane do konkretnej sytuacji. Drenaż terenu przy budynku, jeśli jest łączony z kanalizacją ogólnospławną lub deszczową, wymaga dodatkowo rozwiązań zapobiegających zamulaniu przewodów i przedostawaniu się gazów z sieci do ziemi.

W dobrze przemyślanym układzie deszczówka ma własną drogę, ścieki sanitarne własną, a awaryjne cofki są przewidziane zamiast odkrywane po pierwszej ulewie. To zamyka część związaną z przepływem, a zarazem prowadzi do najczęstszych błędów, które widzę na budowach najczęściej.

Najczęstsze błędy w domowych układach kanalizacyjnych

Najwięcej problemów robią nie egzotyczne awarie, tylko kilka prostych potknięć powtarzanych od lat. Ja zwykle sprawdzam je w tej kolejności:

• Zbyt mały spadek podejść - ścieki zalegają, osady odkładają się szybciej i po czasie pojawia się zapach.
• Przesadnie długie poziomy - im więcej metrów między przyborem a pionem, tym większe ryzyko hałasu i problemów z przepływem.
• Brak dostępu serwisowego - czyszczak ukryty za zabudową daje złudne poczucie porządku, dopóki nie pojawi się zator.
• Łączenie wielu przyborów w nieprzemyślany sposób - instalacja niby działa, ale syfony zaczynają pracować nierówno.
• Ignorowanie wentylacji - bez dopływu powietrza system staje się głośny i podatny na zasysanie wody z zamknięć wodnych.
• Prowadzenie rur w zimnych strefach bez izolacji - zimą pojawia się ryzyko wychłodzenia i zamarzania ścieków.
• Mieszanie deszczówki z kanalizacją sanitarną bez analizy - to częsty skrót myślowy, który później komplikuje całą eksploatację.

Drugim powtarzalnym błędem jest zbyt duża wiara w to, że „jakoś się zmieści”. W hydraulice nie działa to dobrze. Jeśli instalacja nie ma logicznej trasy, będzie hałasować, trudniej ją odpowietrzyć i trudniej ją naprawić. Lepiej od razu przewidzieć jedną dodatkową rewizję albo sensownie przesunąć pion niż później kuć gotową łazienkę. Taka praktyka prowadzi wprost do ostatniego etapu: kontroli przed zakryciem rur.

Co sprawdzić przed zamknięciem ścian i zasypaniem rur

Gdy sprawdzam projekt albo wykonanie, patrzę nie na samą liczbę rur, ale na to, czy instalację będzie się dało normalnie użytkować przez lata. Tę listę traktuję jako minimum przed zasłonięciem bruzd, zabudową stelaży i zasypaniem przewodów:

• czy każdy pion ma jasną drogę wentylacji i nie kończy się ślepym skrótem;
• czy podejścia mają wymagany spadek i nie tworzą przeciwspadków;
• czy średnice pionów są dobrane do funkcji, a przy WC nie spadają poniżej DN 100;
• czy przy przejściach przez ściany i stropy przewidziano miejsce na pracę termiczną rur;
• czy przewody nie kolidują z instalacją wody, gazu, CO ani elektryką;
• czy czyszczaki i rewizje są dostępne bez rozbierania wykończenia;
• czy w projekcie uwzględniono odwodnienie dachu, tarasów i ewentualne zabezpieczenie przed cofką;
• czy układ pozwala na późniejszy serwis bez rozkuwania pół domu.

Dobry schemat instalacji sanitarnej w domu jednorodzinnym nie jest ozdobą projektu, tylko narzędziem do tego, żeby dom działał bez zapachu, hałasu i przypadkowych awarii. Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią prosty układ mokrych pomieszczeń, krótka droga ścieków i uczciwie zaprojektowana wentylacja. Reszta to już konsekwencja: mniej kolan, mniej ryzyka, łatwiejszy serwis i znacznie spokojniejsza eksploatacja.
