W dobrze zaprojektowanej kotłowni sprzęgło hydrauliczne porządkuje pracę źródła ciepła i kilku obiegów grzewczych. W tym tekście pokazuję, jak podłączyć sprzęgło hydrauliczne, jak rozpoznać króćce zasilania i powrotu, czego nie pomijać przy płukaniu instalacji oraz jak uruchomić układ bez typowych błędów. Skupię się na praktyce: montażu pionowym, odpowietrzeniu, odwodnieniu i serwisie po sezonie.
Najważniejsze zasady montażu, które oszczędzają późniejszych problemów
- Montaż wykonuj pionowo, z odpowietrznikiem automatycznym w najwyższym punkcie i zaworem spustowym na dole.
- Stronę kotłową i stronę instalacji podłączaj zgodnie z oznaczeniami, a nie według tego, jak „wydaje się wygodniej”.
- Przed montażem trzeba dokładnie wypłukać instalację, żeby w korpusie nie zostały opiłki, resztki lutowania ani muł.
- Jeśli układ ma kilka obiegów, sprzęgło pomaga oddzielić je hydraulicznie i ogranicza wzajemne „szarpanie” pomp.
- Po pierwszym napełnieniu sprawdź szczelność, odpowietrzenie i dopiero potem zakładaj izolację.
- Raz do roku warto opróżnić sprzęgło z osadów i sprawdzić, czy zawór spustowy oraz odpowietrznik działają bez zacięć.
Kiedy sprzęgło hydrauliczne ma sens
Najkrócej: wtedy, gdy jedna instalacja ma pracować stabilnie mimo kilku obiegów o różnych potrzebach. W praktyce chodzi o układ, w którym kocioł zasila na przykład podłogówkę, grzejniki i przygotowanie c.w.u., a każda z tych gałęzi ma własną pompę i własną dynamikę przepływu. Sprzęgło rozdziela obieg kotłowy od obiegu grzewczego, więc pompy nie próbują nawzajem „przepchnąć” sobie wody przez instalację.
| Sytuacja | Co daje sprzęgło | Ocena praktyczna |
|---|---|---|
| Kocioł + podłogówka + grzejniki | Oddziela przepływy i ułatwia pracę różnych temperatur zasilania | Najczęstszy i bardzo sensowny przypadek |
| Kilka pomp obiegowych | Ogranicza wzajemne zakłócanie pracy pomp | Dobry wybór, jeśli układ bywa niestabilny |
| Kaskada kotłów | Pomaga uporządkować hydraulikę po stronie źródła | Wymaga dokładnego doboru średnicy i przepływu |
| Mały prosty układ z jedną pompą | Zwykle nie wnosi dużo | Często zbędne, jeśli instalacja jest prosta |
Jeśli instalacja jest mała i jednowełzowa, sprzęgło bywa przerostem formy nad treścią. Jeśli jednak pojawiają się różne obiegi, wahania temperatur albo trudność z wyregulowaniem pomp, ten element naprawdę robi różnicę. Zanim dojdzie do samego podłączenia, przygotowuję jeszcze instalację tak, żeby korpus nie stał się zbiornikiem na brud.
Co przygotować przed montażem i płukaniem instalacji
Ja zwykle zaczynam nie od przykręcania korpusu, tylko od porządnego przygotowania obiegu. W układzie grzewczym zostają po cięciu rur, lutowaniu i gwintowaniu drobiny metalu, resztki pasty, opiłki i osad, a to później ląduje w sprzęgle. To właśnie dlatego przed montażem trzeba instalację przepłukać, a w większych systemach dobrze jest przewidzieć także separator zanieczyszczeń.
| Element przygotowania | Po co go potrzebujesz |
|---|---|
| Odpowietrznik automatyczny | Ułatwia usunięcie powietrza z górnej części korpusu |
| Zawór spustowy | Pozwala opróżnić sprzęgło i usunąć osady z dna |
| Termometry lub tuleje pomiarowe | Pomagają porównać temperaturę po stronie źródła i instalacji |
| Separator zanieczyszczeń | Ogranicza odkładanie się mułu w całym układzie |
| Odpowiednie obejmy przy rurach z tworzywa | Zmniejszają obciążenie przyłączy i ograniczają naprężenia |
Jeśli sprzęgło ma niewykorzystane porty, trzeba je zaślepić zgodnie z instrukcją producenta. Warto też upewnić się, że parametry modelu nie są przekroczone przez moc, przepływ, temperaturę i ciśnienie w instalacji. Gdy przygotowanie jest zrobione dobrze, montaż staje się zwyczajną operacją, a nie walką z błędami po uruchomieniu.

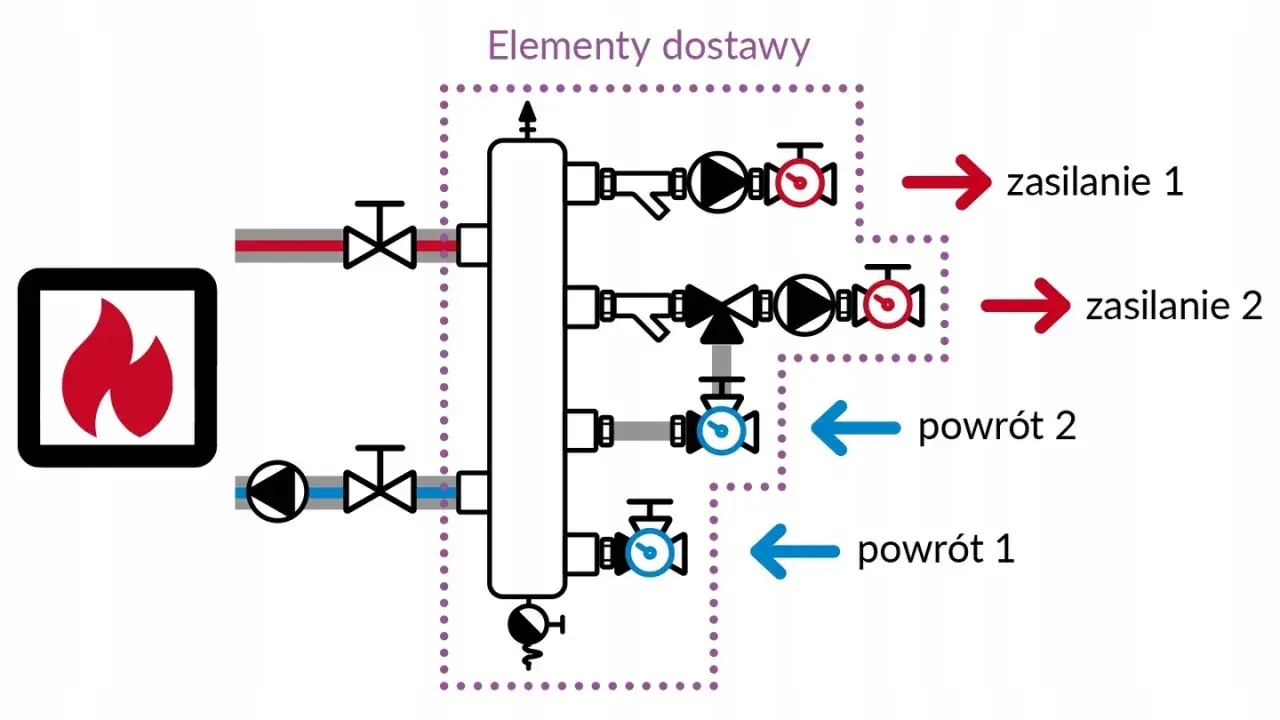

Montaż sprzęgła krok po kroku
Na tym etapie liczy się kolejność. Nie przyspieszam tutaj, bo większość problemów bierze się z pośpiechu: ktoś wstawi korpus poziomo, pomyli stronę zasilania z powrotem albo zostawi zbyt duże naprężenie na śrubunkach. Sam montaż nie jest trudny, ale wymaga konsekwencji.
- Wyłącz źródło ciepła i zabezpiecz instalację. Praca na gorącym układzie nie ma sensu ani technicznie, ani bezpiecznie.
- Sprawdź miejsce montażu. Sprzęgło powinno wisieć pionowo, a odpowietrznik automatyczny musi znaleźć się na samej górze.
- Podłącz korpus do rur zgodnie ze schematem producenta. Najczęściej montuje się je na śrubunkach lub odpowiednich złączkach serwisowych.
- Przypisz stronę kotłową i stronę instalacji do właściwych króćców. Nie kieruj się tylko wygodą prowadzenia rur.
- Wkręć odpowietrznik u góry, zawór spustowy na dole oraz tuleje termometrów, jeśli dany model je przewiduje.
- Dokręcaj połączenia równomiernie, bez szarpania. Zbyt mocne dociągnięcie gwintów bywa równie złe jak zbyt słabe.
- Napełnij układ wodą, odpowietrz go i wykonaj próbę szczelności przed założeniem izolacji.
- Jeśli rury są z tworzywa, dodaj obejmy przy przyłączach, żeby ciężar instalacji nie pracował na samym korpusie.
Po takim montażu przechodzę do najważniejszego detalu: kto dostaje który króciec i w którą stronę ma płynąć woda. To właśnie na tym etapie najłatwiej popełnić błąd, który później widać na temperaturach i hałasie pomp.

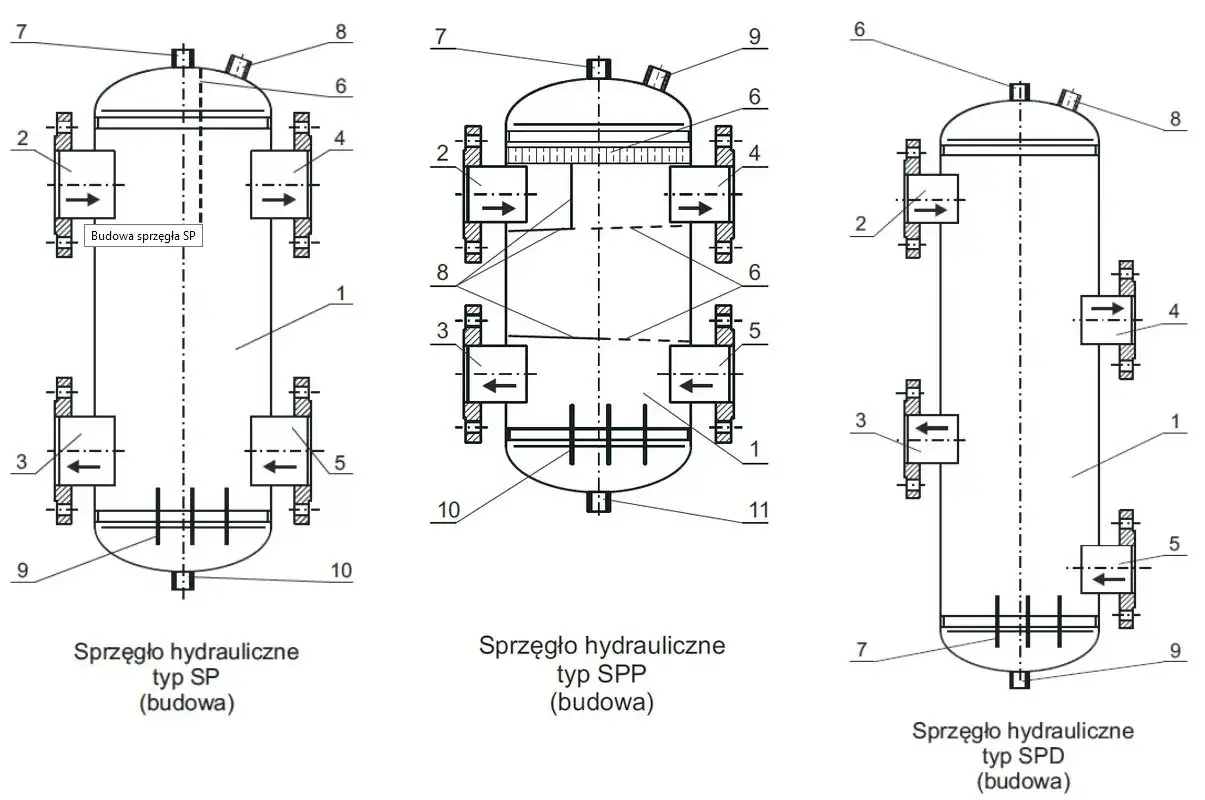

Jak rozpoznać króćce i kierunek przepływu
W sprzęgłach hydraulicznych oznaczenia są ważniejsze niż intuicja. Producent zwykle podaje strzałki, opisy „Źródło” i „Instalacja” albo oznaczenia zasilania i powrotu. Ja zawsze sprawdzam je dwa razy, bo odwrócenie króćców nie musi od razu zatrzymać układu, ale bardzo często psuje jego równowagę.
| Króciec lub element | Do czego służy | Na co zwrócić uwagę |
|---|---|---|
| Górny po stronie kotłowej | Zasilanie z kotła do sprzęgła | Najczęściej oznaczony jako kierunek „do sprzęgła” |
| Dolny po stronie kotłowej | Powrót z sprzęgła do kotła | Tu trafia woda wracająca do źródła ciepła |
| Górny po stronie instalacji | Zasilanie obiegów grzewczych | To wyjście na grzejniki, podłogówkę lub inne obiegi |
| Dolny po stronie instalacji | Powrót z obiegów do sprzęgła | Tu wraca schłodzony czynnik z instalacji |
| Górne przyłącze dodatkowe | Odpowietrzenie | Odpowietrznik ma być w najwyższym punkcie |
| Dolne przyłącze dodatkowe | Spust i odwodnienie | Ułatwia opróżnienie i odmulenie sprzęgła |
Jeśli model ma na izolacji wyraźne napisy „Źródło” i „Instalacja”, trzymam się właśnie ich, a nie samego układu rur w kotłowni. To ogranicza ryzyko pomyłki, szczególnie gdy miejsce montażu jest ciasne. Gdy przepływ jest już poprawnie przypisany, zostaje druga rzecz, która często decyduje o żywotności instalacji: błędy montażowe.
Najczęstsze błędy, które psują efekt
Z doświadczenia wiem, że większość problemów nie wynika z samego sprzęgła, tylko z tego, co dzieje się wokół niego. Układ może wyglądać poprawnie na pierwszy rzut oka, a i tak pracować źle, bo ktoś pominął płukanie, nie przewidział podparcia rur albo pomylił stronę kotłową z instalacyjną.
- Montaż poziomy zamiast pionowego. Wtedy odpowietrzanie nie działa tak, jak powinno, a osad nie zbiera się tam, gdzie trzeba.
- Zamiana zasilania z powrotem. Układ może jeszcze pracować, ale regulacja staje się nieprzewidywalna.
- Brak płukania instalacji przed montażem. Muł, opiłki i resztki po obróbce rur trafiają do korpusu i przyspieszają zabrudzenie.
- Brak podparcia rur przy połączeniach. To z czasem prowadzi do naprężeń, przecieków i luzowania gwintów.
- Zostawienie niewykorzystanych otworów bez zaślepek. Mała rzecz, a potrafi rozszczelnić cały układ.
- Założenie izolacji przed próbą szczelności. Jeśli później coś cieknie, trzeba wszystko rozbierać od nowa.
Najbardziej kosztowny błąd bywa pozornie drobny: ktoś uznaje, że skoro kocioł się załącza, to instalacja działa poprawnie. Tymczasem sprzęgło ma przede wszystkim ustabilizować hydraulikę, a to widać dopiero po temperaturach, pracy pomp i zachowaniu układu po dłuższej pracy. Z tego powodu po montażu przechodzę od razu do odpowietrzenia i spustu osadów.
Odpowietrzenie i odwodnienie po uruchomieniu
Po napełnieniu instalacji nie zostawiam sprzęgła samemu sobie. Najpierw sprawdzam, czy odpowietrznik rzeczywiście pracuje w najwyższym punkcie, a potem obserwuję, czy z dna da się bez problemu spuścić wodę razem z drobnymi osadami. To ważne nie tylko dla komfortu pracy instalacji, ale też dla trwałości całego układu.
Przy pierwszym uruchomieniu zwracam uwagę na trzy rzeczy: czy nie ma zapowietrzenia, czy temperatura zasilania i powrotu zachowuje sensowną różnicę oraz czy pompy nie wchodzą ze sobą w konflikt. Jeśli po kilku godzinach pracy słychać szumy, bulgotanie albo wahania temperatur, zwykle problem leży w odpowietrzeniu albo w błędnym podłączeniu króćców.
W eksploatacji przydaje się też prosty rytm serwisowy: raz do roku po sezonie grzewczym warto opróżnić sprzęgło z mułów i osadów. To nie jest skomplikowana czynność, ale daje dużo spokoju później. Jeśli instalacja była mocno zabrudzona na starcie, dobrze jest wrócić do niej szybciej i sprawdzić, czy w korpusie nie zbiera się więcej osadu, niż powinno.
Po takim przeglądzie łatwo już ocenić, czy montaż został wykonany poprawnie, a jeśli tak, sprzęgło zaczyna robić dokładnie to, do czego zostało wstawione do kotłowni.
Dobrze wpięte sprzęgło od razu widać w pracy całej kotłowni
Poprawnie podłączony układ daje przede wszystkim spokój hydrauliczny. Pompy nie walczą ze sobą, obiegi pracują niezależnie, a kocioł nie dostaje tak łatwo zbyt chłodnego powrotu, co ma znaczenie zwłaszcza przy ochronie przed korozją niskotemperaturową. W praktyce oznacza to mniej skoków temperatury, łatwiejszą regulację i mniej telefonów od inwestora po pierwszym sezonie.
Nie obiecuję cudów: samo sprzęgło nie naprawi źle policzonej instalacji, źle dobranych pomp ani źle wykonanych pętli grzewczych. Ale jeśli układ ma kilka obiegów i trzeba go uporządkować, to dobrze zmontowany korpus, poprawne przyłącza, porządne płukanie i sensowne odwodnienie robią realną różnicę. Jeśli mam wskazać jeden detal, którego nie warto bagatelizować, to właśnie ten: poprawne podłączenie na starcie oszczędza najwięcej czasu po uruchomieniu.
Gdy po pierwszych testach temperatura po stronie źródła i instalacji zachowuje się stabilnie, odpowietrznik pracuje bez zacięć, a z zaworu spustowego można spokojnie usunąć osad, instalacja jest na dobrej drodze. I wtedy sprzęgło przestaje być tylko metalowym elementem na ścianie kotłowni, a zaczyna porządkować całą hydraulikę tak, jak powinno.
