Jednoliniowy rysunek elektryczny to skrótowy język projektu: pokazuje źródło zasilania, rozdzielnicę, obwody i zabezpieczenia bez wchodzenia w każdy metr przewodu. W praktyce pomaga ocenić, czy instalacja w domu, garażu albo budynku gospodarczym jest logicznie podzielona i czy da się ją bezpiecznie modernizować. Ten tekst wyjaśnia, jak działa schemat jednokreskowy instalacji elektrycznej, jak go czytać i jakie szczegóły naprawdę mają znaczenie przy odbiorze lub remoncie.
Najważniejsze informacje o jednokreskowym rysunku instalacji
- To rysunek uproszczony, który pokazuje połączenia, zabezpieczenia i obwody, a nie przebieg kabli w ścianie.
- Najpierw szuka się źródła zasilania i rozdzielnicy, potem kolejnych obwodów oraz oznaczeń zabezpieczeń.
- PE, N, L oraz symbole wyłączników, różnicówek i ograniczników przepięć są ważniejsze niż sam wygląd kreski.
- Dobry schemat powinien uwzględniać także urządzenia zewnętrzne, pompę odwodnienia, ogród i inne odbiory o wyższej mocy.
- Rysunek nie zastępuje rzutu architektonicznego ani projektu odwodnienia, ale bardzo pomaga ocenić logikę całej instalacji.
Czym jest taki rysunek i czego w nim nie znajdziesz

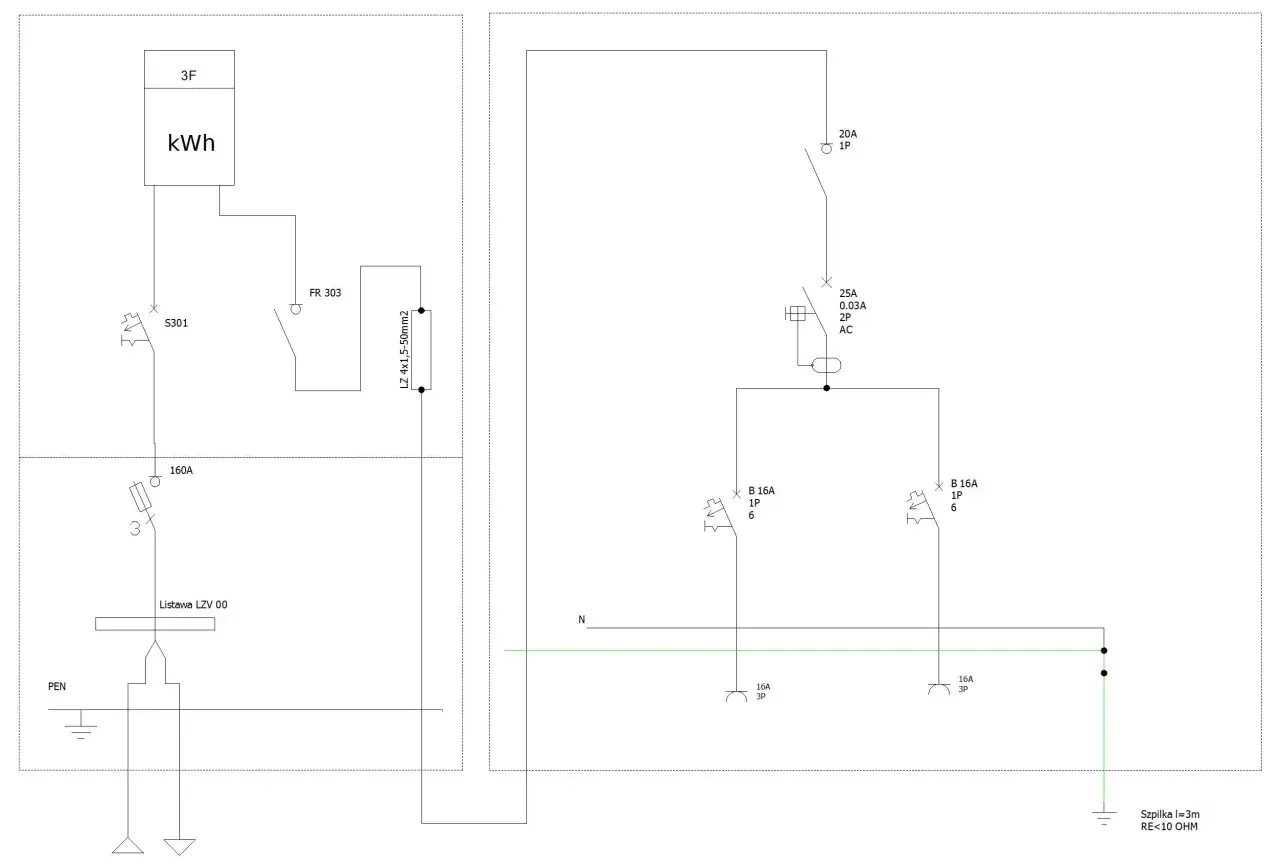

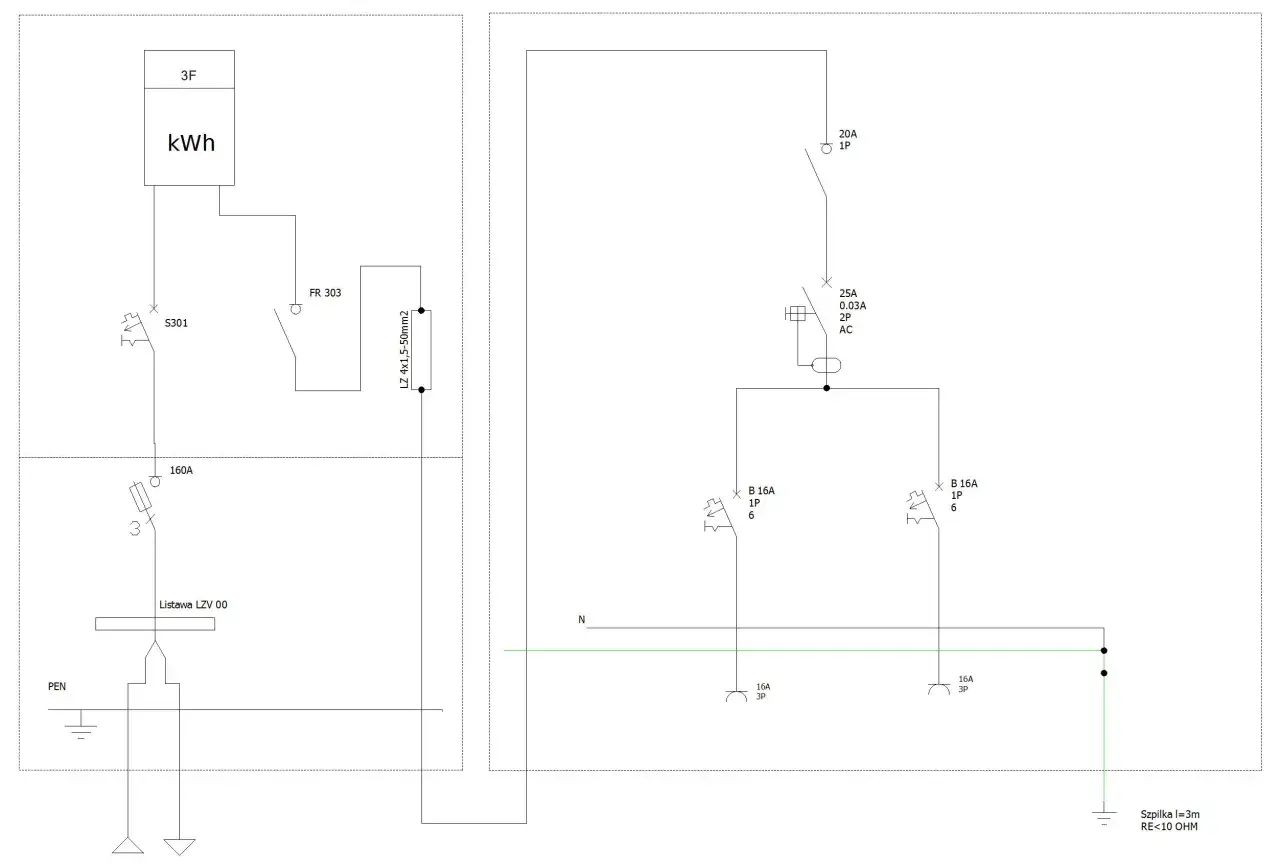

Najprościej mówiąc, to techniczny skrót instalacji. Jedna linia reprezentuje cały tor zasilania, dlatego taki rysunek jest czytelny nawet wtedy, gdy instalacja obejmuje kilka pomieszczeń, rozdzielnicę główną, zabezpieczenia i odbiory o różnej mocy. Ja traktuję go jak mapę logicznych zależności: nie pokazuje, gdzie dokładnie biegnie przewód w tynku, tylko jak energia ma płynąć przez układ.
To ważne rozróżnienie, bo wiele osób myli schemat z planem architektonicznym. Plan mówi, gdzie jest kuchnia, łazienka czy pompa odwodnienia, a schemat mówi, jak są one zasilane i chronione. Jeśli w projekcie widzisz oznaczenie obwodu oświetlenia, gniazd, płyty grzewczej albo pompy deszczowej, to właśnie ten rysunek ma odpowiedzieć na pytanie: czy wszystko jest podłączone bezpiecznie i sensownie.
W praktyce taki dokument bywa używany przy projektowaniu, wykonaniu, odbiorze i późniejszej modernizacji. Kiedy już wiesz, czego od niego oczekiwać, dużo łatwiej przejść do samego odczytu kolejnych elementów.
Jak czytać schemat jednokreskowy instalacji elektrycznej
Ja zawsze zaczynam od początku toru zasilania. Najpierw sprawdzam, skąd instalacja jest zasilana, potem przechodzę do urządzeń głównych: wyłącznika głównego, ochrony przeciwprzepięciowej, wyłączników różnicowoprądowych i zabezpieczeń nadprądowych. Dopiero na końcu patrzę na poszczególne obwody, bo wtedy obraz jest kompletny.
Zacznij od źródła zasilania
Na rysunku szukaj informacji, czy instalacja pracuje w układzie jednofazowym, czy trójfazowym, oraz jakie napięcie podano w opisie, najczęściej 230/400 V. To mówi, z jakim typem zasilania masz do czynienia i jakie odbiory mogą być do niego przyłączone. Jeśli widzisz oznaczenia L1, L2, L3, N i PE, to wiesz już, że projekt przewiduje zasilanie trójfazowe z przewodem neutralnym i ochronnym.
Potem przejdź do rozdzielnicy
Rozdzielnica to centrum całego układu. W dobrym schemacie widać w niej kolejność aparatów, czyli co jest na wejściu, co chroni instalację, a co zabezpiecza konkretne obwody. To właśnie tutaj pojawiają się najczęściej wyłączniki nadprądowe, różnicowoprądowe i ograniczniki przepięć. Jeśli ich układ jest chaotyczny, cały projekt robi się trudny do serwisowania.
Przeczytaj również: Minimalny spadek rury 160 - klucz do sprawnej kanalizacji
Na końcu sprawdź obwody i ich opisy
Każdy obwód powinien mieć oznaczenie, opis i często także podstawowe parametry. W praktyce interesuje mnie przede wszystkim to, czy obwody są rozdzielone logicznie: osobno oświetlenie, osobno gniazda, osobno urządzenia o większym poborze mocy. Gdy schemat jest dobrze zrobiony, od razu widać, co można wyłączyć bez gaszenia połowy domu i gdzie szukać usterki, jeśli coś przestanie działać.
Jeśli chcesz czytać taki rysunek sprawniej, myśl o nim jak o łańcuchu: zasilanie, ochrona, podział na obwody, odbiory. Ten porządek dobrze przygotowuje do zrozumienia symboli, które są na schemacie absolutnie kluczowe.
Jak rozpoznać symbole, skróty i zabezpieczenia
Na jednokreskowych rysunkach najwięcej mówi nie kreska, tylko opis przy niej. Symbole bywają lekko różne w zależności od projektanta, ale ich sens pozostaje podobny. W dokumentacji elektrycznej bardzo często spotyka się oznaczenia zgodne z powszechnie używanymi normami symboli graficznych, więc warto nauczyć się podstaw, zamiast zgadywać po wyglądzie rysunku.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| PE | Przewód ochronny | Chroni przed porażeniem i wskazuje elementy wymagające uziemienia. |
| N | Przewód neutralny | Prowadzi prąd roboczy w obwodach jednofazowych i jest częścią poprawnego zasilania. |
| L, L1, L2, L3 | Przewód fazowy lub fazy w układzie trójfazowym | Pokazuje, gdzie występuje napięcie i jak rozłożono zasilanie między obwody. |
| RCD | Wyłącznik różnicowoprądowy | Reaguje na upływ prądu i zwiększa ochronę przeciwporażeniową. |
| MCB | Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem. |
| SPD | Ogranicznik przepięć | Pomaga zabezpieczyć instalację i elektronikę przed przepięciami. |
| 3x1,5 mm² | Przewód trójżyłowy o przekroju 1,5 mm² | Najczęściej spotykany przy obwodach oświetleniowych. |
| 3x2,5 mm² | Przewód trójżyłowy o przekroju 2,5 mm² | Często stosowany przy gniazdach i lżejszych odbiorach. |
Warto też zwracać uwagę na oznaczenia liczby biegunów, prąd znamionowy zabezpieczenia i numer obwodu. To nie są detale dla formalności. Jeśli na przykład widzisz obwód opisany jako „G1” z zabezpieczeniem 16 A, od razu wiesz więcej o jego przeznaczeniu niż z samego planu pomieszczeń. Taki odczyt prowadzi wprost do pytania, czy instalacja uwzględnia także odbiory zewnętrzne i urządzenia techniczne, a to już ma duże znaczenie przy domu jednorodzinnym.
Jak włączyć do projektu pompę odwodnienia i instalacje zewnętrzne
Tu często wychodzą na jaw rzeczy, o których inwestor myśli dopiero na końcu. Jeśli budynek ma pompę odwodnienia, przepompownię ścieków, zbiornik na deszczówkę, automatyczne nawadnianie, oświetlenie ogrodu albo ogrzewanie rynien, to te elementy powinny być pokazane czytelnie i z osobnymi obwodami tam, gdzie to potrzebne. Nie warto wpinać ich „przy okazji” do przypadkowego gniazda w garażu.
W przypadku urządzeń związanych z odwodnieniem liczy się nie tylko zasilanie, ale też niezawodność i wygoda serwisowa. Pompa pracuje wtedy, kiedy jest naprawdę potrzebna, więc jej obwód powinien być czytelnie opisany, a zabezpieczenie dobrane do charakteru pracy, nie do przypadkowej dostępności miejsca w rozdzielnicy. To samo dotyczy urządzeń narażonych na wilgoć, zmianę temperatury i pracę sezonową.
| Urządzenie lub obszar | Co warto wydzielić | Praktyczny powód |
|---|---|---|
| Pompa odwodnienia | Osobny obwód i czytelny opis | Łatwiejsza diagnostyka, mniejsze ryzyko przypadkowego wyłączenia. |
| Przepompownia ścieków | Dedykowane zasilanie i zabezpieczenie | Urządzenie pracuje krytycznie dla budynku, więc nie może „ginąć” w ogólnym obwodzie. |
| Oświetlenie ogrodu i podjazdu | Oddzielny obwód zewnętrzny | Ułatwia sterowanie i serwis bez wyłączania wnętrza domu. |
| Zbiornik na deszczówkę lub automatyka podlewania | Obwód sterowania i zasilania | Ważna jest stabilna praca automatyki oraz dostęp do kontroli. |
| Ogrzewanie rynien lub przewodów odpływowych | Dedykowany obwód z opisem sezonowym | To odbiór okresowy, ale powinien być łatwy do odszukania w rozdzielnicy. |
W domach z ogrodem i odwodnieniem terenu szczególnie dobrze widać, że elektryka nie działa w próżni. Jeden projekt obejmuje zasilanie, drugi odprowadzenie wody, a oba muszą ze sobą współgrać. Kiedy to jest dobrze rozpisane, łatwiej przejść do pytania, co właściwie powinno znaleźć się w samym projekcie domu, żeby później nie brakowało ważnych obwodów.
Co powinno się znaleźć w projekcie domu
Dobry projekt nie kończy się na rozdzielnicy. W praktyce szukam w nim informacji o tym, jakie obwody są przewidziane, jakie mają zabezpieczenia i czy opisano odbiory o większej mocy. W domu jednorodzinnym zwykle oznacza to osobne linie dla oświetlenia, gniazd, kuchni, łazienek, garażu, tarasu i urządzeń technicznych.
Przydatne jest też rozdzielenie obwodów według funkcji, nie tylko według pomieszczeń. Na przykład gniazda w kuchni czy łazience nie powinny „wisieć” razem z delikatną automatyką ogrodową albo pompą. Jeśli projekt przewiduje osobny obwód dla piekarnika, płyty grzewczej, pompy ciepła czy rekuperacji, to nie dlatego, że wygląda to profesjonalnie, ale dlatego, że później taki układ łatwiej zabezpieczyć i serwisować.
W praktyce inwestorzy najczęściej pytają nie o sam rysunek, lecz o to, czy instalacja będzie wystarczająca na przyszłość. I tu liczy się prosta zasada: lepiej przewidzieć jeden obwód więcej niż za mało, niż potem prowadzić naprędce przeróbki po zamieszkaniu.
Najczęstsze błędy przy odczycie i modernizacji
Największy błąd? Traktowanie schematu jak dekoracji do projektu. Ten rysunek nie ma ładnie wyglądać, tylko pozwolić szybko zrozumieć, co jest z czym połączone i gdzie kończy się odpowiedzialność poszczególnych zabezpieczeń. Jeśli ktoś czyta go bez legendy albo bez opisu obwodów, łatwo wyciąga fałszywe wnioski.
- Mylenie schematu z planem rozmieszczenia - rysunek nie pokazuje dokładnej trasy kabli w ścianach ani wysokości montażu osprzętu.
- Ignorowanie opisów obwodów - sam symbol bez podpisu mówi za mało, zwłaszcza przy modernizacji starej instalacji.
- Łączenie zbyt wielu odbiorów w jednym obwodzie - to częsty powód przeciążeń i problemów z diagnostyką.
- Pomijanie wersji aktualnej - po zmianach na budowie schemat musi być zaktualizowany, inaczej staje się mylący.
- Używanie rysunku elektrycznego do rozwiązywania problemów sanitarno-budowlanych - elektryka nie zastępuje projektu odwodnienia, kanalizacji ani detali architektonicznych.
W modernizacjach najczęściej wychodzi też jeden problem praktyczny: starsza rozdzielnica nie ma już zapasu miejsca ani logiki, by dołożyć nowe odbiory bez przeróbki całego układu. Dlatego zanim cokolwiek się przeniesie, warto spojrzeć nie tylko na symbol, ale też na sens całego układu. To prowadzi do ostatniej rzeczy, którą naprawdę opłaca się sprawdzić przed odbiorem lub zmianą instalacji.
Co sprawdzić przed odbiorem lub zmianą instalacji
Przed zaakceptowaniem projektu albo po zakończeniu prac sprawdzam zawsze kilka konkretów. Po pierwsze, czy schemat ma legendę i czy wszystkie skróty są opisane. Po drugie, czy obwody są logicznie podzielone. Po trzecie, czy przy ważniejszych odbiornikach widać zabezpieczenia, które pozwolą później bezpiecznie pracować przy instalacji.
- czy rozdzielnica ma opisany układ aparatów;
- czy obwody oświetlenia, gniazd i urządzeń technicznych są rozdzielone;
- czy pompa odwodnienia, przepompownia lub inne urządzenia zewnętrzne mają własny tor zasilania;
- czy przekroje przewodów i zabezpieczenia są podane w sposób spójny;
- czy po zmianach na budowie ktoś naniósł aktualizację do dokumentacji.
Jeśli coś budzi wątpliwość, nie zgaduję na oko. W elektryce za dużo kosztują błędy, a za mało czasu zwykle zostaje na ich późne prostowanie. Dobrze przeczytany schemat jednokreskowy oszczędza nerwy, pieniądze i poprawki, a przy domu z odwodnieniem, ogrodem i kilkoma obwodami zewnętrznymi potrafi też zwyczajnie uchronić przed chaosem w rozdzielnicy.
