Przy podgrzewaczu przepływowym nie chodzi tylko o to, żeby „przykręcić dwa węże i podłączyć prąd”. Najważniejsze są: poprawny tor wody, właściwe zasilanie oraz bezpieczne odprowadzenie nadmiaru ciśnienia i wody serwisowej. W praktyce to właśnie od tych detali zależy, czy urządzenie będzie grzało stabilnie, czy zacznie sprawiać kłopoty po pierwszym uruchomieniu.
W tym artykule pokazuję schemat podłączenia przepływowego podgrzewacza wody w sposób praktyczny: od odczytania przyłączy, przez wybór miejsca montażu, po uruchomienie i typowe błędy. Skupiam się na rozwiązaniach, które mają sens w polskich instalacjach i naprawdę pomagają uniknąć poprawek.
Najważniejsze rzeczy, które sprawdzam przed montażem
- Najpierw identyfikuję typ urządzenia: model pod jeden punkt poboru albo wersję do kilku punktów jednocześnie.
- Na przyłączach pilnuję kierunku przepływu, bo zamiana wejścia z wyjściem kończy się błędnym działaniem albo brakiem grzania.
- Woda wymaga zaworu odcinającego, a instalacja powinna być przepłukana przed podłączeniem podgrzewacza.
- Zasilanie dobieram do mocy z tabliczki znamionowej, a nie „na oko”.
- Jeśli urządzenie albo instrukcja tego wymaga, przewiduję odpływ do kanalizacji dla zaworu bezpieczeństwa lub serwisu.
Jak czytam schemat podłączenia i co na nim naprawdę się liczy

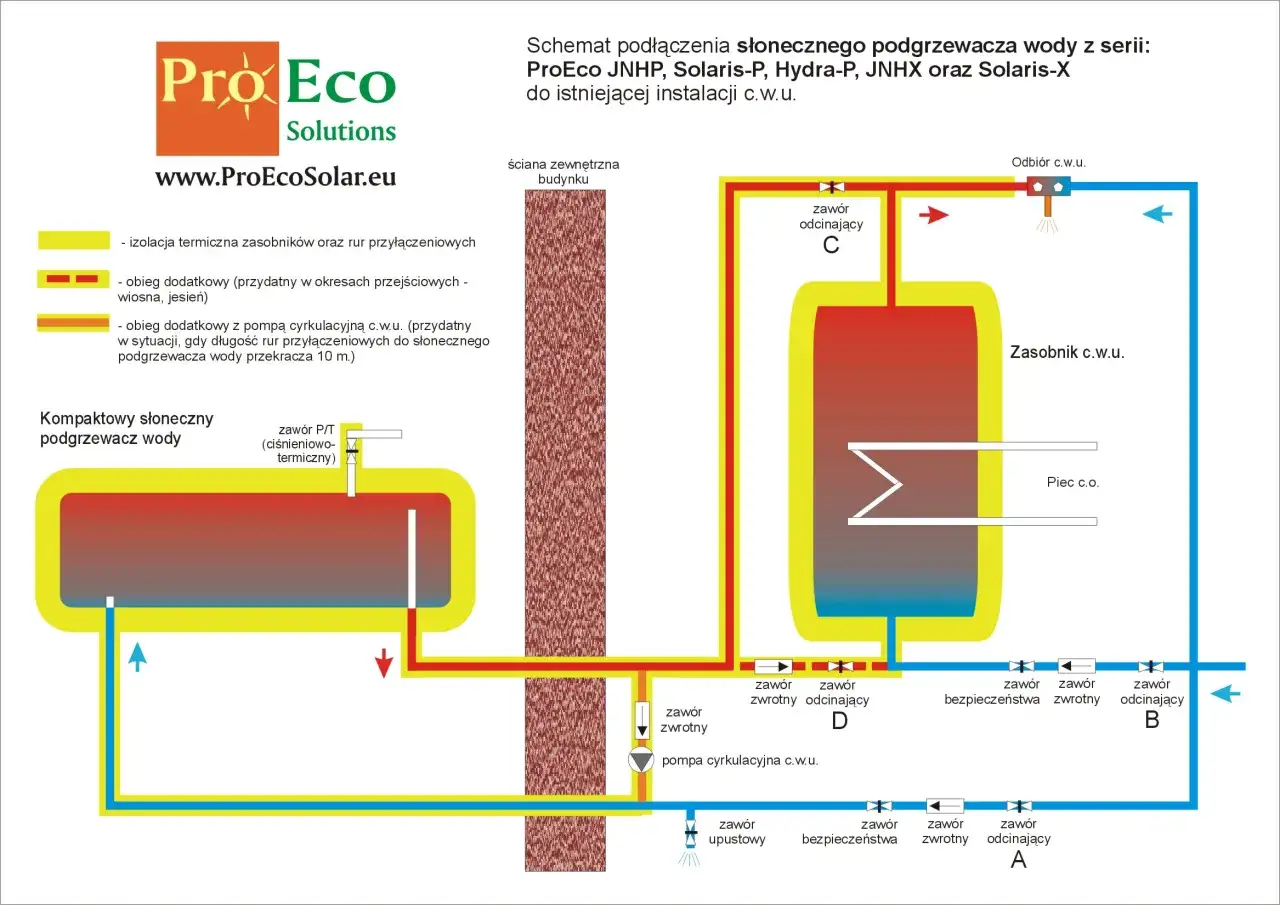

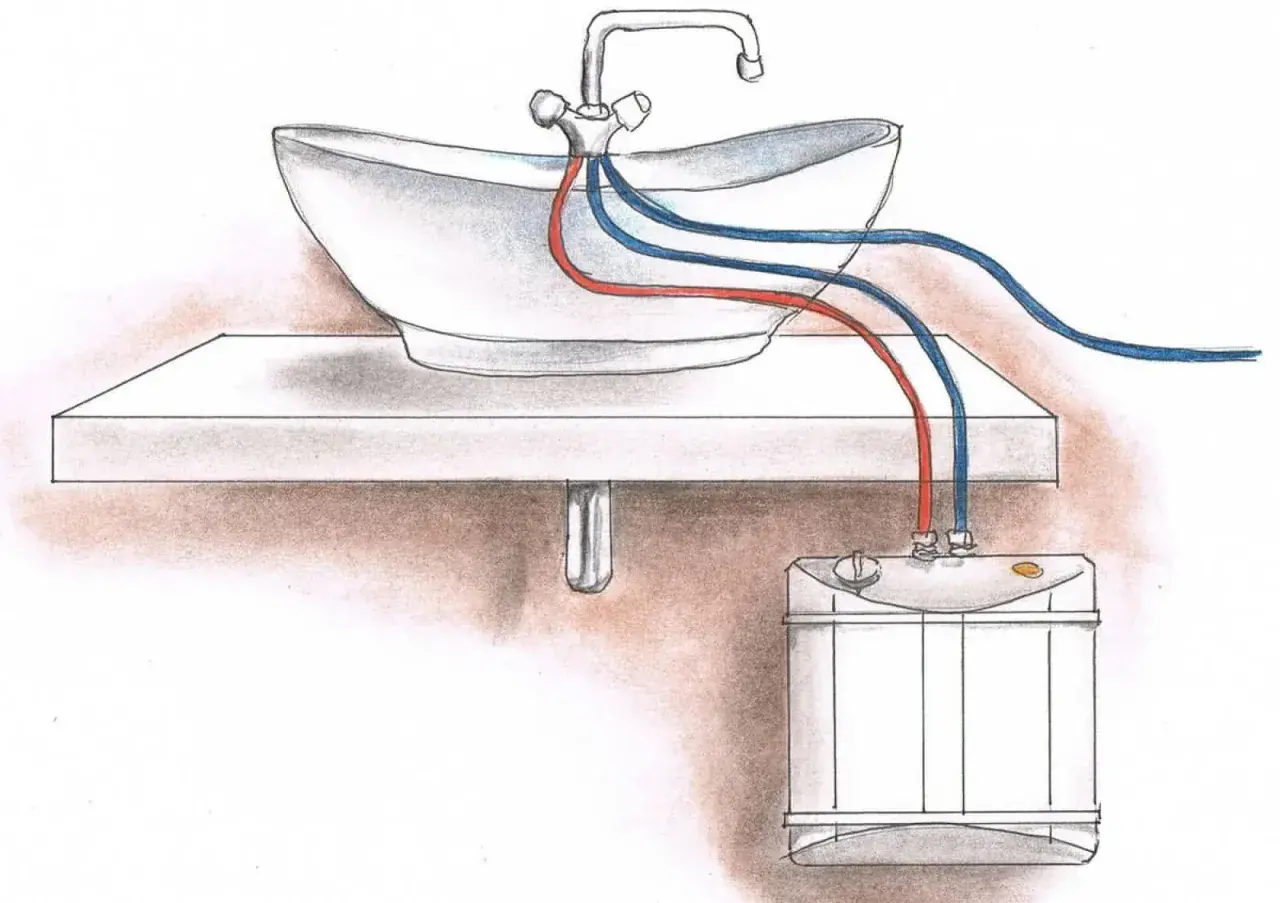

Na rysunku montażowym najważniejsze są trzy tory: zimna woda, ciepła woda i zasilanie elektryczne. Reszta to dodatki, które mają ułatwić serwis, zabezpieczyć instalację albo poprawić komfort pracy. Ja zawsze zaczynam od sprawdzenia, gdzie producent oznaczył wejście i wyjście, bo właśnie tam pojawia się najwięcej pomyłek przy pierwszym montażu.
| Element na schemacie | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Wejście zimnej wody | Tędy woda trafia do urządzenia i jest podgrzewana. | Nie myl go z wyjściem. W wielu modelach przyłącza są oznaczone bardzo wyraźnie, ale i tak warto sprawdzić korpus. |
| Zawór odcinający | Pozwala odłączyć podgrzewacz do serwisu lub wymiany. | Bez niego każda drobna naprawa kończy się zakręcaniem całej instalacji. |
| Filtr lub sitko | Chroni urządzenie przed piaskiem, opiłkami i kamieniem. | Brudne sitko potrafi ograniczyć przepływ do tego stopnia, że urządzenie nie wystartuje. |
| Wyjście ciepłej wody | Prowadzi podgrzaną wodę do armatury. | Powinno iść do armatury ciśnieniowej, a nie do przypadkowo dobranej baterii bezciśnieniowej. |
| Odpływ bezpieczeństwa | Odprowadza wodę przy nadciśnieniu albo podczas opróżniania instalacji. | Nie wolno go zaślepiać ani skracać bez sensu. To element bezpieczeństwa, nie ozdoba schematu. |
W praktyce bardzo ważna jest też sama armatura. W instrukcjach wielu producentów pojawia się wyraźne rozróżnienie między armaturą ciśnieniową a bezciśnieniową. Do podgrzewacza przepływowego nie dobiera się jej przypadkowo, bo zły typ baterii potrafi zablokować pracę układu albo wywołać niepotrzebne wycieki. Po takim odczytaniu schematu łatwiej przejść do kwestii miejsca montażu, bo to ono decyduje o komforcie i o tym, czy przewody będą miały sensowną długość.
Gdzie taki podgrzewacz ma sens, a gdzie będzie tylko irytował
Nie każdy przepływowy podgrzewacz działa dobrze w każdym miejscu. Małe modele podumywalkowe świetnie sprawdzają się tam, gdzie liczy się krótka droga do jednego kranu, ale przy większym poborze szybko wychodzą na jaw ich ograniczenia. Z kolei mocniejsze wersje do kuchni i łazienki potrzebują już bardziej przemyślanej instalacji, bo tam w grę wchodzą większe przepływy, dłuższe przewody i większe obciążenie elektryczne.
W dokumentacjach producentów ten podział jest bardzo wyraźny: mini pod umywalkę, compact pod pojedynczy punkt poboru i comfort tam, gdzie ciepła woda ma zasilać kilka miejsc jednocześnie. To nie jest kosmetyczna różnica nazwy, tylko realna różnica w hydraulice i mocy.
| Typ urządzenia | Najczęstsze zastosowanie | Co daje | Ograniczenie |
|---|---|---|---|
| Mini | Umywalka w toalecie gościnnej | Szybkie dogrzanie małej ilości wody, zwykle do 35-40°C | Nie nadaje się do większego poboru i długiej instalacji |
| Compact | Zlewozmywak lub pojedynczy punkt poboru | Zakres pracy około 20-60°C, sensowny kompromis między gabarytem a wydajnością | Zwykle obsługuje jeden punkt, a nie całą łazienkę |
| Comfort | Łazienka i kuchnia, kilka punktów jednocześnie | Wygodna dostawa ciepłej wody przy większym poborze | Wymaga mocniejszego zasilania i staranniej zaplanowanej instalacji |
Ja zwracam też uwagę na miejsce montażu z dwóch praktycznych powodów: dostęp serwisowy i warunki pracy. Urządzenie powinno wisieć na ścianie, która ma odpowiednią nośność, a do zaworu odcinającego i złączek trzeba mieć normalny dostęp. W łazience dochodzi jeszcze temat stref wilgotnych i stopnia ochrony obudowy, więc nie montuję sprzętu tam, gdzie później każdy przegląd będzie walką z zabudową. Kiedy miejsce jest już sensownie wybrane, można przejść do samego hydraulicznego montażu.
Hydrauliczne podłączenie krok po kroku
Po stronie wody wszystko wygląda prosto tylko na pierwszy rzut oka. W praktyce najwięcej robią trzy rzeczy: przepłukanie instalacji, poprawna kolejność montażu i dokładne odpowietrzenie przed uruchomieniem. Nie włączam urządzenia, dopóki nie mam pewności, że jest wypełnione wodą i nie ma w nim powietrza, bo suchy start potrafi uszkodzić element grzejny albo zafałszować działanie czujników.
- Zamykam dopływ wody i zdejmuję ciśnienie z instalacji.
- Sprawdzam oznaczenia na korpusie: które przyłącze jest wejściem zimnej wody, a które wyjściem ciepłej.
- Montuję zawór odcinający na zasilaniu zimnej wody, najlepiej tak, żeby był łatwo dostępny.
- Przepłukuję przewody przed podłączeniem urządzenia, żeby usunąć piasek, opiłki i resztki po pracach instalacyjnych.
- Łączę przewody zgodnie z instrukcją producenta i zgodnie z dopuszczonym materiałem rur.
- Jeśli model przewiduje odpływ z zaworu bezpieczeństwa albo króciec serwisowy, prowadzę go do kanalizacji w sposób zgodny z instrukcją.
- Otwieram wodę, odpowietrzam układ i dopiero wtedy sprawdzam szczelność wszystkich połączeń.
W jednym z popularnych kompaktowych modeli start urządzenia wymaga przepływu rzędu 3,5 l/min, więc zakamieniony perlator, zabrudzony filtr albo zbyt mały przepływ na baterii potrafią zatrzymać start mimo poprawnego montażu. W podobnych urządzeniach spotyka się też zakres ciśnienia od około 1,8 do 10 bar, a po przekroczeniu górnej granicy producent zwykle zaleca reduktor ciśnienia. To są liczby, które naprawdę mają znaczenie, bo bez nich łatwo uznać, że „coś jest nie tak z podgrzewaczem”, podczas gdy problem siedzi w samej instalacji wodnej.
Jeśli instalacja ma też elementy do opróżniania, traktuję je jako pełnoprawne odwodnienie serwisowe. Odpływ nie może być przypadkowy, ciasno zagięty ani schowany za zabudową bez dostępu. Przy przeglądzie albo zimowym opróżnianiu liczy się szybkie i kontrolowane spuszczenie wody, bez zalania szafki czy ściany. Po stronie wody wszystko jeszcze wygląda prosto, ale bez dobrze dobranego zasilania elektrycznego cała instalacja i tak nie ruszy prawidłowo.
Zasilanie elektryczne i zabezpieczenia, które robią różnicę
Tu nie ma miejsca na improwizację. Przepływowy podgrzewacz wody pobiera dużo mocy, więc obwód trzeba dobrać do konkretnego modelu, a nie do tego, co akurat jest wolne w rozdzielni. W praktyce oznacza to osobny obwód, poprawnie dobrane zabezpieczenie i podłączenie wykonane przez osobę z uprawnieniami. Ja nie traktuję tego jako formalności, tylko jako warunek bezpiecznej pracy.
| Przykład urządzenia | Zasilanie | Moc znamionowa | Zabezpieczenie | Wniosek praktyczny |
|---|---|---|---|---|
| Kompaktowy model 6/8 Plus | 220-240 V, 1/N/PE | 6,6-9,6 kW przy 230-240 V | 30/40 A | To już nie jest obwód „na zwykłe gniazdko”. |
| Kompaktowy model 10/12 Plus | 220-240 V, 1/N/PE | 11,0-14,3 kW przy 230-240 V | 50/60 A | Tu instalacja musi być zaplanowana od początku pod urządzenie. |
| Model 27 kW | 400 V, 3/PE | 27 kW | 40 A | To przykład mocniejszego urządzenia trójfazowego do innej klasy instalacji. |
Te liczby pokazują prostą rzecz: im większa moc, tym bardziej rośnie wymaganie wobec przewodów, zabezpieczeń i samego przyłącza. W praktyce największy błąd polega na tym, że ktoś patrzy tylko na gabaryt urządzenia i zakłada, że „małe” znaczy „łatwe do podłączenia”. Nie zawsze. Nawet kompaktowy model potrafi wymagać bardzo konkretnego obwodu. Dlatego przed montażem sprawdzam tabliczkę znamionową, a nie ogólny opis ze sklepu.
Warto też pamiętać, że część urządzeń jest przeznaczona do stałego podłączenia do instalacji, bez kombinowania z przedłużaczami czy przypadkowym gniazdem. To nie jest sprzęt do testowania „na szybko”. Po stronie elektrycznej robię wszystko zgodnie z instrukcją i lokalnymi przepisami, bo właśnie tam najłatwiej o błąd, którego potem nie da się już ukryć.
Najczęstsze błędy przy montażu i serwisie
Nawet dobrze zaplanowana instalacja potrafi zawieść przez drobiazgi. Ja najczęściej widzę te same problemy: pomylone przyłącza, zabrudzone sitko, zbyt mały przepływ startowy i uruchomienie urządzenia bez odpowietrzenia. Do tego dochodzi jeszcze zły dobór armatury, który potrafi zepsuć całą koncepcję podłączenia.
| Błąd | Co się dzieje | Jak temu zapobiegam |
|---|---|---|
| Zamiana wejścia z wyjściem | Urządzenie nie pracuje prawidłowo albo w ogóle nie startuje. | Sprawdzam oznaczenia na korpusie, nie ufam pamięci „na oko”. |
| Brak płukania instalacji | Kamień i piasek trafiają do sitka lub przepływomierza. | Przepłukuję przewody przed montażem i po pracach instalacyjnych. |
| Zła armatura | Podgrzewacz nie współpracuje z baterią, pojawiają się wahania ciśnienia lub wycieki. | Dobieram armaturę ciśnieniową zgodną z wymaganiami urządzenia. |
| Za mały przepływ | Urządzenie nie włącza się albo grzeje niestabilnie. | Sprawdzam perlator, filtr, średnicę przewodów i warunki startu. |
| Uruchomienie bez wody | Ryzyko uszkodzenia elementu grzejnego i błędów pracy. | Zawsze odpowietrzam układ przed podaniem zasilania. |
| Brak sensownego odpływu serwisowego | Przy opróżnianiu woda trafia tam, gdzie nie powinna. | Planuję drogę odwodnienia tak, żeby była dostępna i zgodna z instrukcją. |
Ja szczególnie pilnuję dwóch rzeczy, które często są bagatelizowane. Pierwsza to zakamieniony perlator lub sitko na wejściu, bo potrafi udawać poważną awarię podgrzewacza. Druga to zbyt długie przewody do punktu poboru, które odbierają komfort i podnoszą straty ciepła. Jeśli użytkownik chce szybciej dostać ciepłą wodę, to lokalizacja urządzenia i długość instalacji mają większe znaczenie, niż wielu osobom się wydaje. Zostaje ostatni etap, który często bywa pomijany: kontrola po uruchomieniu i ocena, czy instalacja naprawdę jest gotowa do normalnej pracy.
Co sprawdzam po uruchomieniu, zanim uznam instalację za gotową
Po pierwszym uruchomieniu nie wystarczy zobaczyć, że „leci ciepła woda”. Sprawdzam szczelność połączeń, stabilność temperatury przy realnym przepływie i to, czy zawór odcinający oraz elementy serwisowe są łatwo dostępne. Dobry montaż kończy się nie na samym grzaniu, tylko na powtarzalnej, przewidywalnej pracy instalacji.
- Otwieram kilka razy punkt poboru i obserwuję, czy urządzenie startuje bez opóźnień.
- Kontroluję temperaturę przy normalnym przepływie, a nie tylko przy minimalnym strumieniu.
- Sprawdzam, czy połączenia wodne pozostają suche po kilku minutach pracy.
- Upewniam się, że odpływ bezpieczeństwa lub droga opróżniania prowadzi tam, gdzie trzeba.
- Zapisuję moc urządzenia, zastosowane zabezpieczenie i parametry ciśnienia, żeby przy serwisie nie wracać do wszystkiego od zera.
Jeśli po uruchomieniu coś nie pasuje, nie udaję, że „samo się ułoży”. Spadek mocy, zbyt słaby przepływ, niestabilna temperatura albo kapanie z odpływu to nie są drobiazgi do zignorowania, tylko sygnał, że trzeba wrócić do schematu i sprawdzić instalację od początku. Właśnie tak podchodzę do podgrzewacza przepływowego: nie jako do samego urządzenia, ale jako do układu, w którym hydraulika, elektryka i odwodnienie muszą działać razem.
