W instalacji grzewczej położenie zaworu trójdrogowego wpływa nie tylko na komfort, ale też na stabilność pracy pompy, temperaturę zasilania i hałas w układzie. W tym tekście pokazuję, kiedy taki zawór pracuje lepiej po stronie pompy, kiedy przed nią, jak czytać schemat hydrauliczny i jak uniknąć błędów, które później kończą się poprawkami na całej instalacji.
Najważniejsze jest dopasowanie położenia zaworu do jego funkcji i schematu obiegu
- Nie ma jednej uniwersalnej odpowiedzi dla każdego układu grzewczego.
- W obiegach mieszających pompa zwykle pracuje po stronie wtórnej, a zawór musi być wpięty zgodnie z kierunkiem przepływu.
- W układach przełączających i części instalacji c.w.u. kolejność względem pompy bywa odwrotna.
- Najważniejsze są porty A, B i AB, strzałka na korpusie oraz instrukcja konkretnego producenta.
- Źle ustawiony zawór może powodować uderzenia hydrauliczne, niestabilną temperaturę i przeciążenie siłownika.
Najpierw ustal, jaki to dokładnie zawór
Ja zawsze zaczynam od prostego pytania: czy zawór ma mieszać strumienie, czy je przełączać? Od tego zależy cała logika montażu. Inaczej pracuje zawór mieszający, inaczej rozdzielający, a jeszcze inaczej termostatyczny element do ciepłej wody użytkowej. Sama nazwa „trójdrożny” mówi tylko tyle, że ma trzy króćce. To za mało, żeby odruchowo odpowiedzieć, czy montować go przed pompą, czy za nią.
| Funkcja zaworu | Co robi | Na co patrzeć przy montażu | Co grozi przy błędzie |
|---|---|---|---|
| Mieszający | Łączy gorący zasilający i chłodniejszy powrót, żeby uzyskać niższą temperaturę na wyjściu | Kierunek przepływu, położenie pompy, port wspólny i porty wejściowe | Skoki temperatury, hałas, gorsza regulacja |
| Rozdzielający | Przekierowuje strumień na dwa obiegi | To, który króciec jest wejściem, a które wyjściami | Nieprawidłowe przełączanie i przeciążenie siłownika |
| Termostatyczny | Utrzymuje zadaną temperaturę, często w c.w.u. | Miejsce pracy w instalacji i zakres temperatury | Zbyt gorąca albo zbyt zimna woda na odbiorze |
W praktyce oznacza to jedno: zanim padnie decyzja o położeniu względem pompy, trzeba sprawdzić schemat urządzenia i oznaczenia portów. W wielu modelach port AB jest wspólny, a porty A i B są wejściami albo wyjściami zależnie od trybu pracy. To właśnie ten detal najczęściej decyduje, czy układ będzie działał spokojnie, czy zacznie stukać i falować temperaturą.
Jak wygląda to w typowym obiegu CO i podłogówki

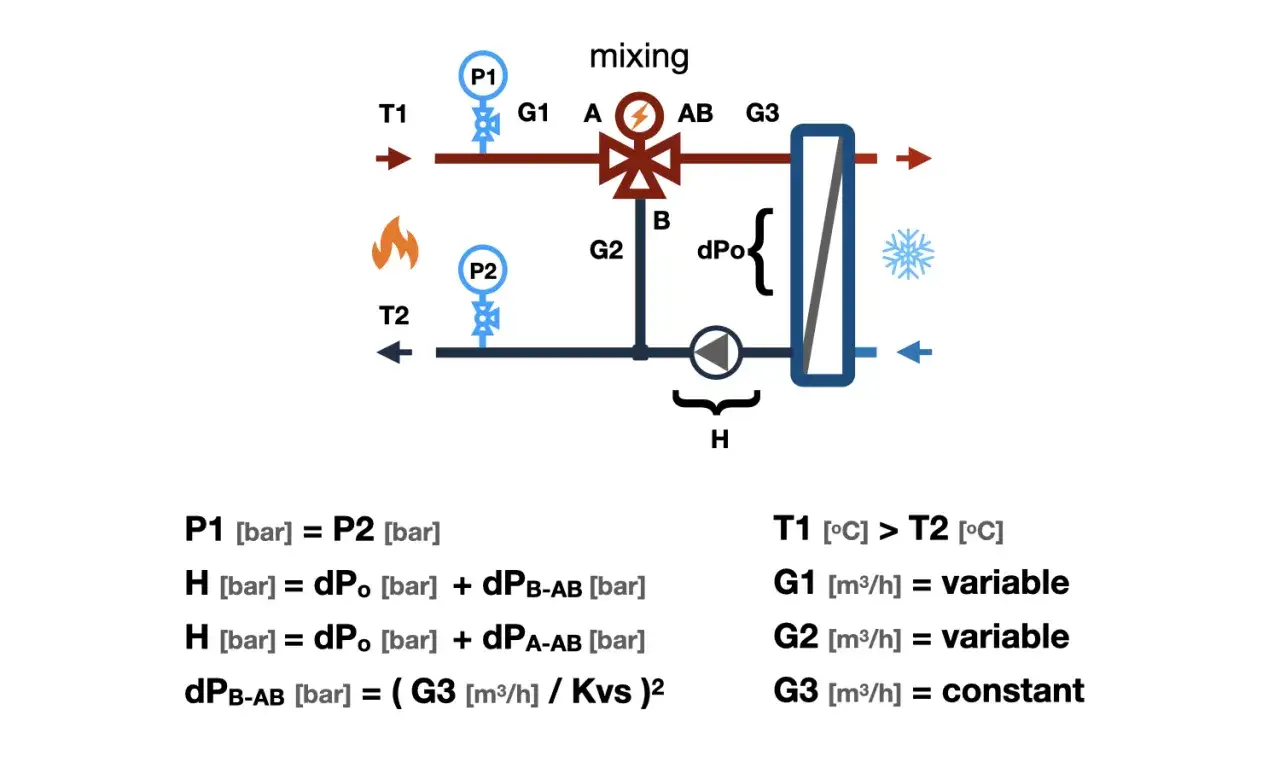

W klasycznym obiegu grzewczym z zaworem mieszającym najczęściej nie patrzę na temat jako na prosty wybór „przed pompą” albo „za pompą”, tylko jako na układ mieszania, w którym pompa ma pracować na właściwej stronie obiegu. Grundfos opisuje takie rozwiązanie tak, że w obiegu mieszającym pompa jest po stronie wtórnej i zasysa wodę przez zawór, gdy ten się otwiera. To dobrze pokazuje, dlaczego sama kolejność na rysunku bez zrozumienia funkcji bywa myląca.

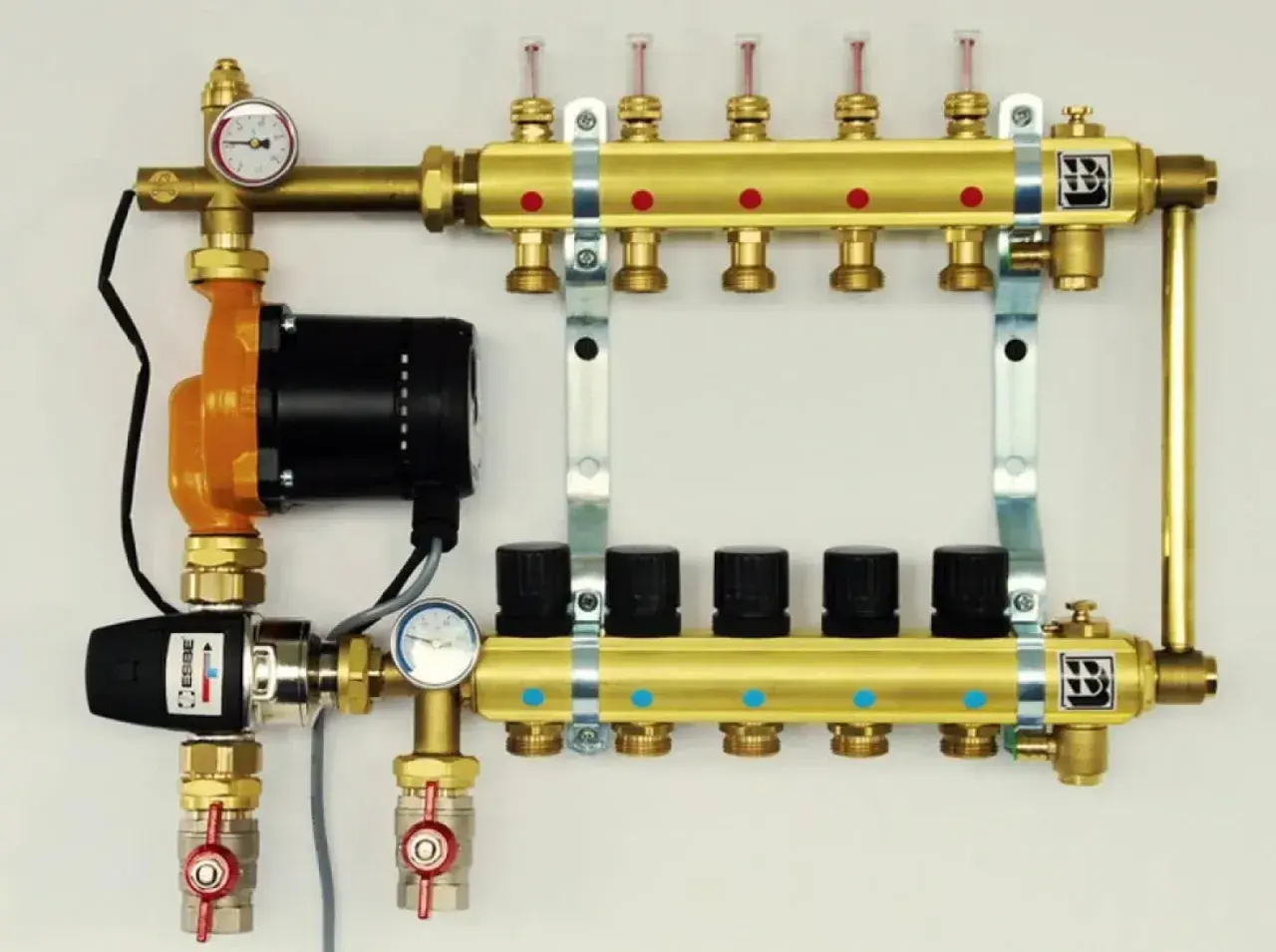

W instalacji podłogowej sprawa jest szczególnie ważna, bo tam temperatura zasilania musi być niższa i bardziej stabilna niż w zwykłym obiegu grzejnikowym. Zawór trójdrogowy miesza gorące zasilanie z chłodniejszym powrotem, a pompa ma zapewnić równy przepływ przez pętle. Jeśli zawór i pompa są ustawione źle, pojawiają się wahania temperatury, a różnica temperatur między zasilaniem a powrotem, czyli delta T, zaczyna pływać zamiast być przewidywalna.
W praktyce widzę tu trzy sensowne warianty:
- zawór w obiegu mieszającym pracuje tak, by pompa pobierała medium w układzie zgodnym z projektem;
- zawór na zasilaniu albo powrocie może być poprawny, jeśli producent przewidział oba schematy pracy;
- pompa nie powinna być ustawiona przypadkowo tuż przed portem, który w danym układzie powoduje niepożądane uderzenia przepływu.
Tu właśnie przydaje się czytanie schematu, a nie opieranie się na nawyku z poprzedniej kotłowni. Dalej ważne jest już to, kiedy montaż przed pompą ma sens, a kiedy lepiej trzymać się układu odwrotnego.
Kiedy montaż przed pompą ma sens
Niektóre instalacje działają odwrotnie niż klasyczne CO. Dotyczy to zwłaszcza układów ciepłej wody użytkowej, przełączania między obiegami albo rozwiązań, w których zawór ma rozdzielać strumień zamiast go mieszać. W takich przypadkach odpowiedź na pytanie o kolejność względem pompy może być inna niż w podłogówce czy obiegu grzejnikowym.
Warto pamiętać, że zawory trójdrogowe stosuje się zarówno w trybie mieszania, jak i przełączania. W praktyce spotyka się więc sytuacje, w których zawór jest montowany przed pompą, bo tak wynika z logiki pracy układu i z tego, jakie medium ma trafić do pompy. To nie jest „dziwne” rozwiązanie, tylko inny sposób sterowania przepływem.
Najprościej myśleć o tym tak: jeśli zawór ma jedynie ustawić temperaturę w obiegu CO, montaż zwykle idzie w stronę układu mieszającego. Jeśli natomiast ma przełączać obieg lub pracować w instalacji c.w.u., reguła może się odwrócić. I właśnie dlatego nie przenoszę jednego schematu z kotłowni do kotłowni bez sprawdzenia dokumentacji.
Na budowie najbardziej zdradliwy jest moment, w którym ktoś mówi: „to przecież też trójdrogowy, więc zrobimy tak samo”. Nie, nie zawsze. Dla hydrauliki ważniejsze od samej nazwy jest to, czy zawór miesza, rozdziela czy przełącza, oraz w którą stronę producent przewidział przepływ.
Błędy montażowe, które kosztują najwięcej
W praktyce najwięcej problemów nie robi sam zawór, tylko drobny błąd w jego osadzeniu. Danfoss zwraca uwagę, że przy części konfiguracji niewłaściwe ustawienie pompy względem portu A może wywoływać uderzenia na zaworze i przeciążać siłownik. To nie jest detal estetyczny, tylko realne ryzyko dla trwałości układu.
- Pompa ustawiona po złej stronie względem kierunku pracy zaworu, co powoduje hałas i szarpanie przepływu.
- Ignorowanie strzałki na korpusie, czyli montaż „na oko” zamiast zgodnie z przepływem.
- Brak filtra skośnego przed zaworem, przez co zanieczyszczenia szybciej zużywają gniazdo i element regulacyjny.
- Zbyt mało miejsca na prosty odcinek rury i serwis siłownika; w instrukcjach często zaleca się zachowanie prostych odcinków po obu stronach zaworu, zwykle rzędu jednej średnicy rury.
- Montaż w złym miejscu w układzie otwartym, zwłaszcza na rurze prowadzącej do naczynia wzbiorczego lub przelewowego.
Do tego dochodzi jeszcze jeden błąd, który widzę zaskakująco często: instalator zakłada, że skoro układ „działa”, to znaczy, że jest poprawny. A przecież źle ustawiony zawór potrafi pracować miesiącami, tylko że z większym zużyciem energii, gorszym komfortem i cichym przeciążaniem elementów ruchomych. To właśnie te ukryte koszty są najgorsze.
Jak sprawdzić schemat przed pierwszym uruchomieniem
Ja przed startem robię prostą kontrolę i polecam ją każdemu, kto montuje taki układ samodzielnie albo odbiera pracę po ekipie. To zajmuje kilka minut, a oszczędza godzinę szukania błędu po uruchomieniu.
- Sprawdzam, czy zawór jest mieszający, przełączający czy termostatyczny.
- Odczytuję z korpusu, który króciec jest wspólny, a które są wejściami lub wyjściami.
- Weryfikuję kierunek przepływu i położenie pompy względem zaworu.
- Patrzę, czy instalacja jest otwarta czy zamknięta, bo w układzie otwartym obowiązują inne ograniczenia.
- Sprawdzam filtr, prosty odcinek rury i dostęp serwisowy do siłownika.
- Po rozruchu obserwuję, czy zawór pracuje płynnie, a pompa nie wchodzi w hałas albo drgania.
Jeśli po pierwszym uruchomieniu temperatura na obiegu skacze, zawór „poluje” na nastawę albo słychać stukanie, nie zaczynam od wymiany pompy. Najpierw sprawdzam hydraulikę: kierunek, porty, filtr i to, czy zawór rzeczywiście pracuje w takim trybie, jaki przewidział producent.
Jak podejść do montażu, żeby nie poprawiać go po tygodniu
Najbezpieczniejsza zasada jest prosta: nie montuję zaworu trójdrogowego według pamięci, tylko według schematu konkretnego modelu. To, co działa w jednym kotle, nie musi działać w drugim, nawet jeśli z zewnątrz oba układy wyglądają podobnie. Różnica między układem dobrym a problematycznym często sprowadza się do jednego króćca, jednego zaworu zwrotnego albo jednego błędnie odczytanego kierunku przepływu.
Jeżeli mam mówić wprost, to w typowym obiegu grzewczym montaż zwykle idzie w stronę układu mieszającego, ale nie traktuję tego jako ślepej reguły. W praktyce liczy się funkcja zaworu, miejsce pompy, porty A/B/AB, filtr i zgodność z instrukcją. Gdy te elementy są ustawione prawidłowo, instalacja pracuje ciszej, stabilniej i dłużej bez korekt.
Jeśli nie da się jednoznacznie odczytać schematu albo układ łączy c.o. z c.w.u., lepiej poświęcić chwilę na weryfikację niż później szukać przyczyny przegrzewania, szumu i uderzeń hydraulicznych w gotowej instalacji.
