Na jakiej głębokości drenaż odwadniający - Skuteczność i bezpieczeństwo

Prawidłowa głębokość drenażu odwadniającego to jeden z najbardziej krytycznych parametrów, który decyduje o jego skuteczności i długoterminowej funkcjonalności. Niewłaściwe posadowienie systemu może prowadzić do szeregu problemów, od nieskutecznego odprowadzania wody, po poważne uszkodzenia konstrukcji budynku. Zrozumienie zasad rządzących optymalną głębokością drenażu jest zatem niezbędne dla każdego, kto planuje taką instalację, aby uniknąć kosztownych błędów i zapewnić bezpieczeństwo oraz trwałość obiektu.

Dlaczego głębokość drenażu to najważniejszy parametr, którego nie można zignorować?

Kiedy mówimy o drenażu odwadniającym, wielu inwestorów skupia się na rodzaju rur, ich średnicy czy materiale obsypki. Tymczasem, z mojego doświadczenia wynika, że to właśnie głębokość posadowienia drenażu jest absolutnie kluczowa dla jego prawidłowego działania i bezpieczeństwa całej konstrukcji. Niewłaściwie ustalona głębokość może sprawić, że system będzie albo całkowicie nieskuteczny, albo, co gorsza, stanie się zagrożeniem dla fundamentów budynku.

Drenaż ma za zadanie skutecznie odprowadzać nadmiar wody z gruntu, chroniąc fundamenty i ściany piwnic przed wilgocią. Jeśli rury znajdą się na złej głębokości, woda może nadal zalegać wokół budynku lub, w skrajnych przypadkach, podmywać jego podstawę. To prowadzi do zawilgocenia, rozwoju pleśni, a w dłuższej perspektywie, do osłabienia konstrukcji i kosztownych napraw. Dlatego tak ważne jest, aby już na etapie projektowania drenażu poświęcić szczególną uwagę temu, na jakiej głębokości zostanie on ułożony.

Czym grozi zbyt płytkie ułożenie rur drenażowych?

Zbyt płytkie ułożenie drenażu to jeden z najczęstszych błędów, który niestety często widuję. Głównym problemem jest tu nieskuteczność systemu. Jeśli rury drenarskie znajdują się powyżej poziomu wód gruntowych, które chcemy obniżyć, lub powyżej strefy, którą chcemy chronić (np. posadzki piwnicy), to po prostu nie będą spełniać swojej funkcji. Woda nadal będzie zalegać w gruncie wokół fundamentów, prowadząc do ich zawilgocenia i podciągania kapilarnego, czyli wznoszenia się wilgoci w górę ścian.

Dodatkowo, zbyt płytki drenaż jest znacznie bardziej narażony na przemarzanie. W Polsce głębokość przemarzania gruntu waha się od 80 cm do 140 cm, w zależności od regionu. Jeśli rury zostaną ułożone powyżej tej strefy, woda w nich może zamarznąć, co prowadzi do pęknięć i uszkodzenia samej instalacji. Zamarznięta woda zwiększa swoją objętość, a lód w rurach może całkowicie zablokować przepływ, czyniąc drenaż bezużytecznym. Co więcej, cykliczne zamarzanie i rozmarzanie gruntu wokół płytko ułożonego drenażu może prowadzić do jego deformacji i utraty spadku, co jeszcze bardziej pogarsza jego efektywność.

Jakie ryzyko niesie za sobą zbyt głęboki wykop pod drenaż?

Choć zbyt płytki drenaż jest częstszym problemem, to zbyt głębokie ułożenie rur również niesie za sobą poważne konsekwencje, zwłaszcza w przypadku drenażu opaskowego wokół domu. Zgodnie z zasadami sztuki budowlanej, spód rury drenarskiej powinien znajdować się około 20 cm poniżej górnej krawędzi ławy fundamentowej, ale nigdy nie niżej niż jej dolna krawędź. Dlaczego to tak ważne? Ponieważ zbyt głęboki drenaż, ułożony poniżej poziomu posadowienia fundamentów, może doprowadzić do ich podmywania i naruszenia stabilności budynku.

Woda, która zostanie skutecznie odprowadzona przez drenaż, może zacząć wypłukiwać drobne cząstki gruntu spod ław fundamentowych. Z czasem prowadzi to do powstawania pustek i ubytków w podłożu, co osłabia nośność gruntu i może skutkować nierównomiernym osiadaniem budynku, a w konsekwencji pęknięciami ścian, a nawet katastrofą budowlaną. Jest to ryzyko, którego absolutnie nie można lekceważyć, ponieważ naprawa takich uszkodzeń jest niezwykle kosztowna i skomplikowana. Jak podają eksperci z serwisu TwojDomIWnetrze.pl, "zbyt głębokie ułożenie drenażu może prowadzić do wypłukiwania gruntu spod fundamentów, co zagraża stabilności całej konstrukcji".

Skuteczność, bezpieczeństwo, trwałość – trzy filary prawidłowej głębokości

Precyzyjne określenie głębokości drenażu to podstawa, która wpływa na trzy kluczowe aspekty: skuteczność, bezpieczeństwo i trwałość. Optymalna głębokość gwarantuje, że system będzie efektywnie zbierał i odprowadzał wodę, chroniąc budynek przed wilgocią. To właśnie dzięki temu unikamy problemów z zawilgoconymi piwnicami, pękającymi ścianami czy rozwojem grzybów i pleśni.

W kontekście bezpieczeństwa, prawidłowe posadowienie drenażu, zwłaszcza opaskowego, jest gwarancją, że nie naruszymy stabilności fundamentów. Unikamy ryzyka podmywania i osiadania, co daje nam pewność, że konstrukcja budynku pozostanie nienaruszona przez lata. Wreszcie, trwałość instalacji drenażowej zależy w dużej mierze od jej głębokości. Ułożenie rur poniżej strefy przemarzania gruntu chroni je przed uszkodzeniami spowodowanymi mrozem, a także przed mechanicznymi obciążeniami z powierzchni. Tylko optymalna głębokość drenażu zapewnia pełną funkcjonalność systemu, ochronę konstrukcji i długowieczność całej instalacji, co moim zdaniem jest inwestycją, która zwraca się wielokrotnie.

Kluczowe czynniki, od których zależy głębokość Twojego drenażu

Głębokość, na jakiej ułożymy drenaż, nie jest wartością uniwersalną. Zależy ona od wielu specyficznych warunków panujących na danej działce i wokół budynku. Musimy wziąć pod uwagę kilka kluczowych czynników, które wspólnie zadecydują o optymalnym posadowieniu systemu. Poniżej przedstawiam tabelę podsumowującą te zależności, a następnie szczegółowo omówię każdy z nich.

Czynnik	Wpływ na głębokość drenażu
Rodzaj gruntu	W gruntach przepuszczalnych (piaski, żwiry) drenaż układa się płycej (60-80 cm), w gruntach słabo przepuszczalnych (gliny, iły) głębiej (120-200 cm).
Poziom posadowienia fundamentów	Drenaż opaskowy powinien być na poziomie ław fundamentowych, około 20 cm poniżej ich górnej krawędzi, ale nie niżej niż ich spód.
Głębokość przemarzania gruntu	W Polsce od 80 cm do 140 cm; zaleca się, aby instalacja znajdowała się poniżej tej strefy, by chronić ją przed uszkodzeniem.
Poziom wód gruntowych	Instalacja musi być wykonana poniżej lustra wody, które chcemy obniżyć, co wymaga badań geotechnicznych.
Spadek instalacji	Rury muszą być ułożone ze spadkiem (min. 0,3-0,5%), co wymusza odpowiednie zaplanowanie głębokości na całej długości.

Rodzaj gruntu: Piasek czy glina – to robi różnicę

Rodzaj gruntu to moim zdaniem najważniejszy czynnik determinujący głębokość drenażu. Grunty przepuszczalne, takie jak piaski czy żwiry, charakteryzują się tym, że woda łatwo przez nie przesiąka. W takich warunkach drenaż można układać stosunkowo płycej, zazwyczaj na głębokości 60-80 cm. Woda szybko dotrze do rur i zostanie odprowadzona. Problemy zaczynają się w gruntach słabo przepuszczalnych, czyli glinach i iłach. Te typy gruntu zatrzymują wodę, która długo zalega w wyższych warstwach. Aby skutecznie obniżyć zwierciadło wody w takim gruncie, konieczne jest głębsze posadowienie rur – od 120 cm do nawet 200 cm. Tylko w ten sposób drenaż będzie w stanie efektywnie zebrać wodę i zapobiec jej zaleganiu wokół fundamentów.

Poziom posadowienia fundamentów: Drenaż opaskowy a stabilność budynku

W przypadku drenażu opaskowego, czyli tego wykonywanego wokół fundamentów budynku, kluczowe jest ścisłe powiązanie głębokości drenażu z poziomem posadowienia ław fundamentowych. Obowiązuje tu zasada, że rury układa się na poziomie ław fundamentowych. Precyzyjniej, spód rury drenarskiej powinien znajdować się około 20 cm poniżej górnej krawędzi ławy, ale jednocześnie nie niżej niż jej dolna krawędź. Jest to niezwykle ważne, ponieważ zbyt głębokie ułożenie drenażu, poniżej poziomu fundamentu, grozi podmywaniem i wypłukiwaniem gruntu spod ław, co może naruszyć stabilność całego budynku. Zawsze upewniam się, że projektant uwzględnia ten parametr z najwyższą starannością.

Głębokość przemarzania gruntu: Ochrona instalacji przed zimą

Głębokość przemarzania gruntu to parametr, który w Polsce jest zmienny i wynosi od 80 cm w zachodnich rejonach, do nawet 140 cm w północno-wschodnich. Choć w przypadku drenażu kluczowy jest stały spadek zapewniający przepływ wody, to zaleca się, by w miarę możliwości instalacja znajdowała się poniżej tej strefy. Jest to zabezpieczenie przed uszkodzeniem rur drenarskich przez zamarzającą wodę. Woda, która zamarza, zwiększa swoją objętość, co może prowadzić do pęknięć rur, a także do ich deformacji i utraty spadku. Ułożenie drenażu poniżej strefy przemarzania minimalizuje to ryzyko i zapewnia długotrwałą sprawność systemu.

Poziom wód gruntowych: Badania geotechniczne to podstawa

Celem drenażu jest przede wszystkim obniżenie poziomu wód gruntowych poniżej strefy wymagającej ochrony, takiej jak posadzka piwnicy czy ławy fundamentowe. Dlatego też instalacja musi być wykonana poniżej lustra wody, które występuje na danym terenie. Bez tej wiedzy nie jesteśmy w stanie zaprojektować skutecznego systemu. Niezbędne jest tu wykonanie badań geotechnicznych, które określą rodzaj gruntu, jego przepuszczalność oraz przede wszystkim maksymalny i minimalny poziom wód gruntowych. Bez tych danych, każde planowanie głębokości drenażu jest jedynie zgadywaniem, a to prosta droga do kosztownych błędów.

Spadek instalacji: Grawitacja w służbie drenażu

Rury drenarskie, aby skutecznie odprowadzać wodę, muszą być ułożone ze stałym spadkiem. Minimalny spadek to zazwyczaj 0,3-0,5% (czyli 3-5 mm na każdy metr długości rury). Zapewnia to grawitacyjny odpływ wody i, co równie ważne, zapobiega jej zaleganiu w rurach, co mogłoby prowadzić do ich zamulania drobnymi cząstkami gruntu. Konieczność zachowania tego spadku ma bezpośredni wpływ na planowanie głębokości. Oznacza to, że głębokość wykopu będzie stopniowo wzrastać wzdłuż całej długości systemu drenażowego, od punktu początkowego do punktu odprowadzenia wody. Wymaga to precyzyjnych pomiarów i niwelacji terenu, aby drenaż działał bez zarzutu.

Prawidłowy montaż a głębokość – o czym jeszcze trzeba pamiętać?

Głębokość drenażu to nie tylko sam dół wykopu, ale cała geometria instalacji, która musi uwzględniać również inne elementy. Prawidłowy montaż jest nierozerwalnie związany z precyzyjnym zaplanowaniem głębokości, a także z uwzględnieniem takich detali jak spadek rur, czy grubość warstw filtracyjnych. Wszystkie te elementy muszą współgrać, aby drenaż był nie tylko skuteczny, ale i trwały. Jak podaje serwis TwojDomIWnetrze.pl, "każdy element drenażu, od spadku po obsypkę, ma wpływ na ostateczną, efektywną głębokość działania systemu".

Rola spadku: Jak minimalny spadek (0,5%) wpływa na całą geometrię wykopu?

Jak już wspomniałem, spadek rur drenarskich (minimum 0,3-0,5%) jest absolutnie niezbędny dla grawitacyjnego odpływu wody. Bez niego woda stałaby w rurach, prowadząc do ich zamulania i utraty funkcjonalności. W praktyce oznacza to, że planując głębokość drenażu, musimy pamiętać, że nie będzie ona jednolita na całej długości. Jeśli na początku drenaż ma głębokość 100 cm, a jego długość wynosi 20 metrów, to przy spadku 0,5% na końcu systemu jego głębokość wyniesie już 100 cm + (20 m * 0,005) = 110 cm. Ta różnica, choć pozornie niewielka, ma ogromne znaczenie i wymusza precyzyjne pomiary i niwelację terenu. Każdy wykop pod drenaż musi być starannie wyprofilowany, aby zachować stały, równomierny spadek, co jest kluczowe dla efektywności systemu.

Przeczytaj również: Pompa ciepła gruntowa - Czy to inwestycja dla Twojego domu?

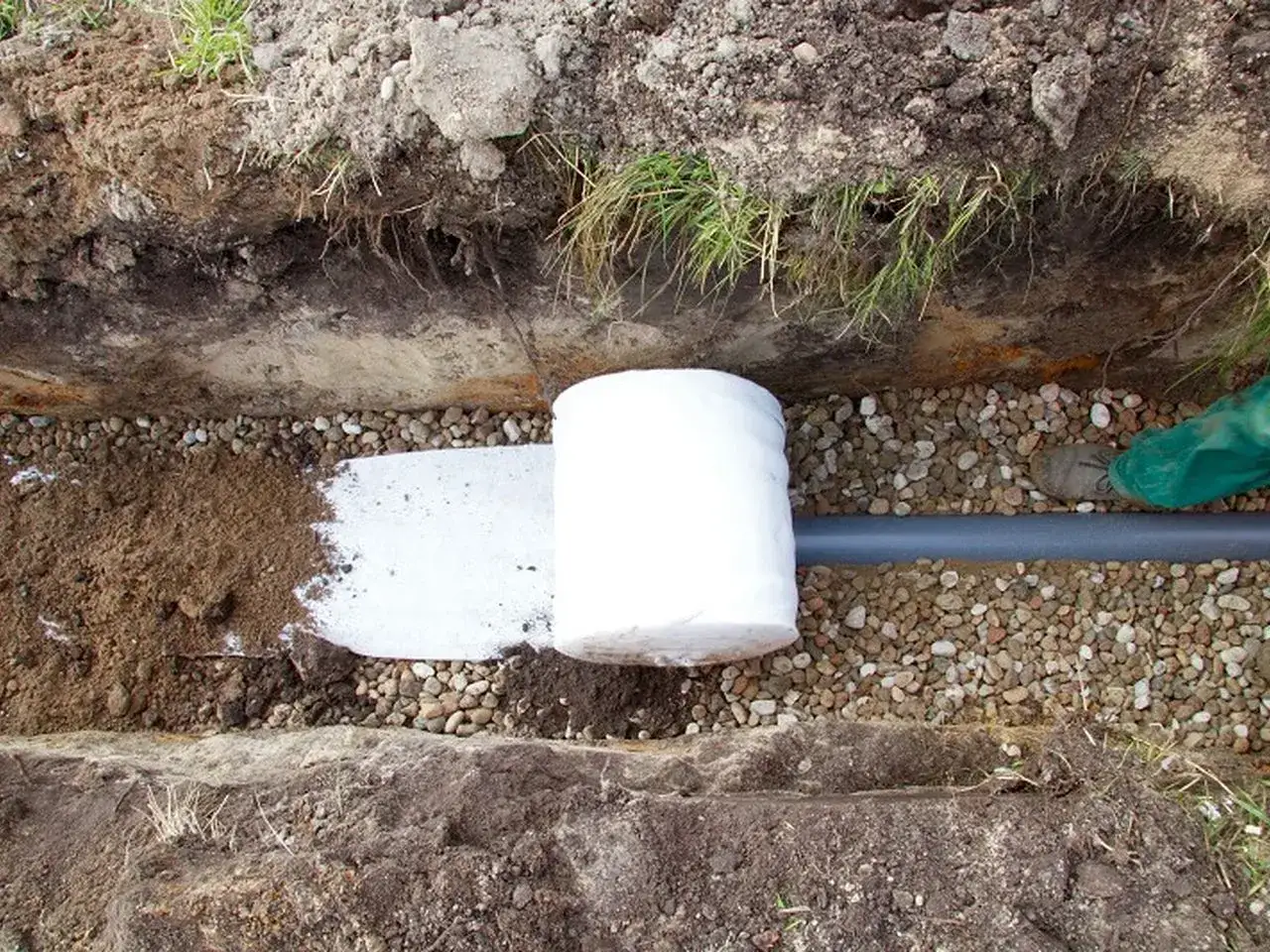

Obsypka filtracyjna i geowłóknina: Jak ich grubość wpływa na finalną głębokość instalacji?

Rury drenarskie nie są układane bezpośrednio w gruncie. Zawsze otacza je warstwa obsypki filtracyjnej, najczęściej ze żwiru lub pospółki, oraz geowłóknina. Obsypka filtracyjna, o odpowiedniej granulacji, zapobiega zamulaniu rur drobnymi cząstkami gruntu, jednocześnie pozwalając wodzie swobodnie do nich przenikać. Geowłóknina natomiast oddziela obsypkę od rodzimego gruntu, zapobiegając jej mieszaniu się i zatykaniu. Grubość tych warstw, zazwyczaj kilkanaście do kilkudziesięciu centymetrów, musi być uwzględniona przy planowaniu finalnej głębokości wykopu. Oznacza to, że wykop musi być odpowiednio głębszy, aby po ułożeniu warstwy żwiru, rury drenarskie znalazły się na docelowym poziomie. Prawidłowe ułożenie tych elementów jest integralną częścią całego systemu i zapewnia rurkom ochronę przed zamuleniem oraz uszkodzeniami mechanicznymi, gwarantując długą i bezproblemową eksploatację drenażu.
