Kalenica dachu - jak połączyć krokwie, by dach był bezpieczny?

Prawidłowe połączenie krokwi w kalenicy to jeden z najważniejszych węzłów konstrukcyjnych każdego dachu, decydujący o jego stabilności i bezpieczeństwie na lata. Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak bezpiecznie i solidnie wykonać ten kluczowy element, niezależnie od tego, czy budujesz dom systemem gospodarczym, czy jesteś początkującym wykonawcą. Dowiesz się, jakie metody łączenia są dostępne, jakie łączniki wybrać i jak unikać kosztownych błędów.

Dlaczego solidne połączenie krokwi w kalenicy to absolutna podstawa bezpiecznego dachu?

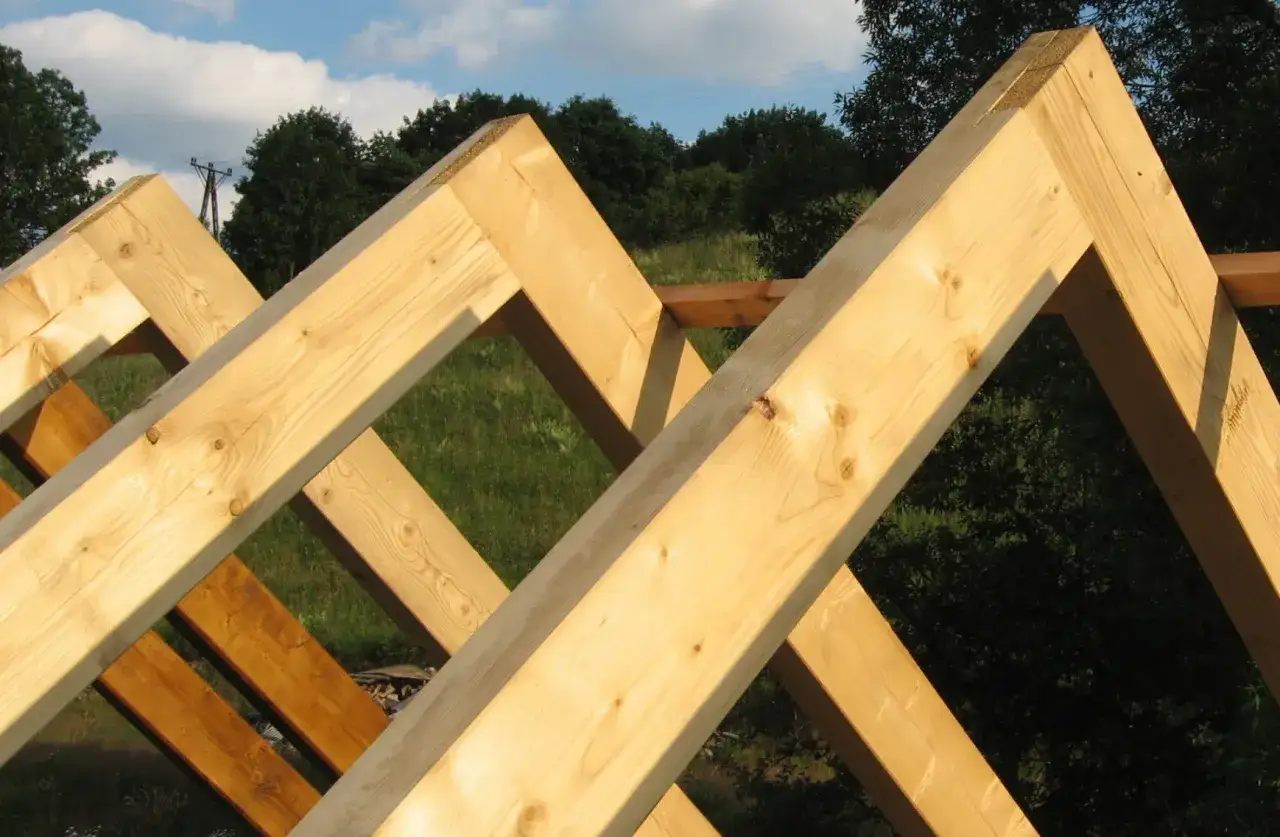

Kalenica, czyli najwyższy punkt dachu, to nie tylko jego szczyt estetyczny, ale przede wszystkim kluczowy element konstrukcyjny. To właśnie w tym miejscu spotykają się wszystkie krokwie, tworząc węzeł, który musi przenieść ogromne obciążenia i zapewnić stabilność całej więźby dachowej. Mówiąc wprost, kalenica to kręgosłup dachu – jeśli jest słaba, cała konstrukcja będzie niestabilna.

W mojej praktyce często widziałem, jak niedoceniane jest znaczenie tego połączenia. Tymczasem od jego prawidłowego wykonania zależy nie tylko trwałość dachu, ale i bezpieczeństwo mieszkańców. To tutaj kumulują się siły z całego dachu, a ich niewłaściwe rozłożenie może prowadzić do katastrofalnych skutków.

Kalenica – serce konstrukcji dachu: jakie siły musi przenieść ten węzeł?

Na połączenie krokwi w kalenicy działają różnorodne i często bardzo duże siły. Przede wszystkim są to siły ściskające, wynikające z ciężaru własnego dachu (pokrycie, ocieplenie, konstrukcja), ale także obciążenia zmienne, takie jak ciężar śniegu czy parcie wiatru. W zależności od konstrukcji dachu, pojawiają się również siły rozporowe, które próbują "rozepchnąć" ściany budynku, oraz siły zginające, szczególnie w przypadku długich krokwi.

Prawidłowe przeniesienie tych sił jest absolutnie niezbędne. Jeśli połączenie w kalenicy nie jest wystarczająco mocne, siły te nie zostaną rozłożone równomiernie na całą konstrukcję, co może prowadzić do lokalnych przeciążeń. To właśnie dlatego tak ważne jest, aby każdy element tego węzła był precyzyjnie wykonany i odpowiednio zabezpieczony.

Co się stanie, gdy połączenie w szczycie zawiedzie? Potencjalne skutki błędów

Konsekwencje nieprawidłowego wykonania połączenia w kalenicy mogą być dramatyczne i bardzo kosztowne. W najlepszym wypadku mówimy o osłabieniu konstrukcji, które z czasem objawi się ugięciem dachu, pękaniem tynków na poddaszu, a nawet deformacją ścian budynku. W najgorszym scenariuszu, zwłaszcza pod wpływem ekstremalnych warunków pogodowych (silny wiatr, obfite opady śniegu), może dojść do zawalenia się dachu.

Takie zdarzenia nie tylko niosą za sobą ogromne koszty napraw, często wymagające rozbiórki i ponownego budowania całej więźby, ale przede wszystkim stanowią realne zagrożenie dla życia i zdrowia mieszkańców. Jak podaje "Nasz Dekarz", błędy w kalenicy to jedna z głównych przyczyn poważnych usterek dachowych, które wymagają interwencji już po kilku latach od budowy. Dlatego inwestycja w precyzję i jakość na tym etapie to inwestycja w bezpieczeństwo i spokój na długie lata.

Połączenie bezpośrednie czy z płatwią kalenicową? Dwie drogi do stabilnego szczytu

Zanim zagłębimy się w szczegóły technik łączenia, warto zrozumieć, że istnieją dwie podstawowe koncepcje konstrukcyjne kalenicy. Wybór jednej z nich zależy od ogólnego typu więźby dachowej, rozpiętości dachu oraz obciążeń, jakie ma przenosić. Zasadniczo rozróżniamy rozwiązania, w których krokwie opierają się bezpośrednio o siebie, oraz te, gdzie pośredniczy w tym specjalna belka – płatew kalenicowa.

Kiedy krokwie opierają się o siebie: charakterystyka dachów krokwiowych i krokwiowo-jętkowych

W dachach krokwiowych i krokwiowo-jętkowych (potocznie nazywanych bezpłatwiowymi) krokwie łączą się ze sobą bezpośrednio w kalenicy. W tym systemie to właśnie połączenie krokwi jest głównym węzłem przenoszącym obciążenia. Siły rozporowe, które powstają w takim dachu, są przenoszone na dół konstrukcji, gdzie są niwelowane przez inne elementy.

W dachach krokwiowych obciążenia rozporowe są przenoszone na murłaty, a następnie na ściany budynku. W dachach krokwiowo-jętkowych, dodatkowym elementem stabilizującym są jętki – poziome belki łączące przeciwległe krokwie, które skutecznie zmniejszają siły rozporowe i usztywniają całą konstrukcję. W obu przypadkach solidność połączenia w kalenicy jest absolutnie kluczowa, ponieważ to ono bezpośrednio przekazuje obciążenia między elementami.

Kiedy krokwie opierają się na belce: rola płatwi kalenicowej w konstrukcjach płatwiowo-kleszczowych

W konstrukcjach płatwiowo-kleszczowych, zwłaszcza przy większych rozpiętościach dachu, pojawia się dodatkowy element – płatew kalenicowa. Jest to pozioma belka umieszczona w szczycie dachu, na której opierają się górne końce krokwi. W tym rozwiązaniu krokwie nie łączą się ze sobą bezpośrednio, a siły z nich są przekazywane na płatew.

Płatew kalenicowa, z kolei, przenosi te obciążenia na pionowe słupy, które dalej przekazują je na niższe kondygnacje budynku lub bezpośrednio na fundamenty. To rozwiązanie jest bardzo efektywne w przenoszeniu obciążeń, ponieważ eliminuje duże siły rozporowe, które musiałyby być przenoszone przez ściany budynku. Połączenie krokwi z płatwią kalenicową jest zazwyczaj prostsze niż bezpośrednie łączenie krokwi ze sobą, ale wymaga równie dużej precyzji w montażu.

Tradycja kontra precyzja: dwie kluczowe metody łączenia krokwi i ich analiza krok po kroku

Skupmy się teraz na dwóch najpopularniejszych metodach bezpośredniego łączenia krokwi w kalenicy, które są stosowane w dachach krokwiowych i krokwiowo-jętkowych. Każda z nich ma swoje unikalne cechy, zalety i wady, które warto rozważyć przed podjęciem decyzji.

Metoda 1: Połączenie nakładkowe (na zakładkę) – klasyka ciesielska dla maksymalnej stabilności

Połączenie na nakładkę, nazywane również zakładkowym, to klasyka ciesielska, ceniona za swoją wytrzymałość i stabilność. Polega ono na wykonaniu w obu łączonych krokwiach nacięć na połowę ich grubości, a następnie złożeniu ich tak, aby wzajemnie się zazębiały. Dzięki temu tworzą one jedną, spójną całość, która doskonale przenosi siły ściskające i rozporowe.

Metoda 2: Połączenie doczołowe – szybkość i prostota, która wymaga solidnego wzmocnienia

Połączenie doczołowe to metoda, w której krokwie są docinane pod odpowiednim kątem, tak aby ich czoła idealnie do siebie przylegały. Jest to rozwiązanie znacznie szybsze w wykonaniu niż połączenie na nakładkę, ponieważ nie wymaga skomplikowanych nacięć. Wystarczy precyzyjnie dociąć kąty, co jest prostsze i mniej czasochłonne.

Jak prawidłowo wykonać połączenie na zakładkę? Instrukcja dla praktyków

Wykonanie połączenia na zakładkę wymaga cierpliwości i precyzji, ale efekty są tego warte. Oto kroki, które należy podjąć, aby zapewnić solidność i trwałość tego węzła:

1. Trasowanie kątów i linii cięcia: Zaczynamy od dokładnego wyznaczenia kąta, pod jakim krokwie mają się łączyć w kalenicy. Następnie, na każdej krokwi, trasujemy linie cięcia dla nacięcia na połowę grubości. Pamiętaj, że nacięcia muszą być lustrzanym odbiciem, aby idealnie pasowały do siebie.
2. Wykonanie nacięć: Za pomocą piły ręcznej lub elektrycznej wykonujemy nacięcia wzdłuż wytrasowanych linii. Głębokość nacięcia musi wynosić dokładnie połowę grubości krokwi. Ważne jest, aby cięcie było proste i gładkie, bez poszarpanych krawędzi.
3. Przymiarka i korekta: Przed ostatecznym montażem, przymierzamy obie krokwie, składając je na zakładkę. Sprawdzamy, czy połączenie jest szczelne i czy nie ma żadnych luzów. W razie potrzeby dokonujemy drobnych korekt.
4. Montaż łączników: Po upewnieniu się, że połączenie jest idealne, mocujemy krokwie za pomocą odpowiednich łączników.

Trasowanie i nacinanie krokwi: jak precyzyjnie przygotować elementy?

Precyzja to słowo klucz w przypadku trasowania i nacinania krokwi do połączenia na zakładkę. Najpierw należy dokładnie zmierzyć kąt, pod jakim krokwie mają się spotkać w kalenicy. Zazwyczaj jest to kąt prosty, ale w przypadku dachów o nietypowym kształcie może być inny. Następnie, używając kątownika ciesielskiego i ołówka, trasujemy linie cięcia na obu krokwiach. Pamiętaj, że nacięcie powinno mieć dokładnie połowę grubości elementu, aby po złożeniu krokwie tworzyły jedną płaszczyznę.

Do nacinania najlepiej użyć piły tarczowej z regulacją głębokości cięcia, co pozwoli na uzyskanie równego i precyzyjnego nacięcia. Jeśli używamy piły ręcznej, należy zachować szczególną ostrożność, aby nie przekroczyć głębokości cięcia i nie osłabić elementu. Idealne dopasowanie jest gwarancją, że siły będą rozkładać się równomiernie, a połączenie będzie stabilne.

Składanie i mocowanie: jakie łączniki wybrać, by zagwarantować trwałość?

Po precyzyjnym nacięciu i przymiarce, następuje etap składania i mocowania. Krokwie układamy na zakładkę, upewniając się, że idealnie do siebie przylegają. Następnie przystępujemy do mocowania. Do połączeń na zakładkę rekomenduję przede wszystkim wkręty ciesielskie lub śruby przelotowe z podkładkami i nakrętkami.

Wkręty ciesielskie, zwłaszcza te z łbem talerzowym, zapewniają bardzo silny docisk i są łatwe w montażu. Powinny być wkręcane prostopadle do płaszczyzny łączenia, w odpowiedniej odległości od krawędzi drewna, aby uniknąć jego rozszczepienia. W przypadku śrub, należy nawiercić otwory, a następnie mocno dokręcić nakrętki, pamiętając o zastosowaniu podkładek, które zapobiegną wgłębianiu się łba i nakrętki w drewno. Prawidłowe rozmieszczenie i liczba łączników są kluczowe – zazwyczaj stosuje się kilka wkrętów lub dwie do trzech śrub, w zależności od wymiarów krokwi i obciążeń.

Jak skutecznie wzmocnić połączenie doczołowe? Przewodnik po łącznikach

Jak już wspomniałem, połączenie doczołowe, choć szybkie w montażu, wymaga solidnego wzmocnienia. Bez niego, krokwie opierające się tylko czołami o siebie nie będą w stanie przenieść wszystkich sił. Na szczęście, istnieje kilka sprawdzonych metod i łączników, które zapewnią odpowiednią stabilność.

Wzmocnienie obustronnymi nakładkami: z desek czy sklejki?

Jedną z najpopularniejszych i najskuteczniejszych metod wzmocnienia połączenia doczołowego jest zastosowanie dwustronnych nakładek. Mogą być one wykonane z desek lub sklejki. Nakładki z desek, zazwyczaj o grubości co najmniej 25 mm, są przykręcane lub przybijane po obu stronach połączenia. Zapewniają one dodatkową powierzchnię styku i rozkładają siły na większym obszarze.

Sklejka, zwłaszcza wodoodporna sklejka szalunkowa, jest również doskonałym materiałem na nakładki. Jest bardziej wytrzymała na rozwarstwianie niż lite drewno i zapewnia bardzo stabilne wzmocnienie. Niezależnie od wyboru materiału, nakładki powinny być odpowiednio długie (min. 60-80 cm) i mocowane dużą liczbą łączników (wkrętów lub gwoździ), aby skutecznie pracowały wraz z krokwiami.

Nowoczesne rozwiązanie: jak używać stalowych płytek perforowanych i kątowników krokwiowych?

Współczesne budownictwo coraz częściej sięga po systemowe łączniki stalowe, które znacznie ułatwiają i przyspieszają montaż, jednocześnie gwarantując wysoką wytrzymałość. Mówię tu o stalowych płytkach perforowanych i kątownikach krokwiowych. Płytki perforowane to płaskie elementy stalowe z licznymi otworami, które mocuje się po obu stronach połączenia za pomocą gwoździ pierścieniowych lub wkrętów.

Kątowniki krokwiowe to z kolei elementy w kształcie litery "L", które mocuje się do boku krokwi i do czoła drugiej krokwi lub do płatwi kalenicowej. Ich zaletą jest szybki montaż, precyzja i duża nośność. Co więcej, niektóre kątowniki są zaprojektowane tak, aby umożliwić łączenie trzech elementów jednocześnie, na przykład dwóch krokwi z płatwią kalenicową, co jest niezwykle praktyczne i efektywne. Wybierając te rozwiązania, zawsze należy upewnić się, że posiadają odpowiednie atesty i są przeznaczone do zastosowań konstrukcyjnych.

Wkręty, śruby czy gwoździe? Dobór odpowiednich łączników do połączenia w kalenicy

Wybór odpowiednich łączników to jeden z najważniejszych aspektów zapewniających trwałość i bezpieczeństwo połączenia w kalenicy. Każdy rodzaj ma swoje specyficzne właściwości, które decydują o tym, kiedy i gdzie najlepiej go zastosować. Poniżej przedstawiam porównanie najczęściej używanych łączników ciesielskich:

Wkręty ciesielskie z łbem talerzowym: dlaczego są dziś standardem?

Wkręty ciesielskie, a w szczególności te z łbem talerzowym, to obecnie preferowane rozwiązanie w większości konstrukcji drewnianych, w tym w kalenicy. Dlaczego? Ich gwint zapewnia wysoki stopień docisku, co jest kluczowe dla stabilności połączenia. Duży łeb talerzowy rozkłada nacisk na większą powierzchnię drewna, minimalizując ryzyko jego uszkodzenia i zwiększając nośność.

Dodatkowo, wkręty są łatwe w montażu (nie wymagają nawiercania wstępnego w większości przypadków) i, co ważne, umożliwiają ewentualny demontaż bez większych uszkodzeń. Ich duża nośność sprawia, że są idealne do przenoszenia znacznych obciążeń, co czyni je niezastąpionymi w krytycznych węzłach konstrukcyjnych, takich jak połączenie krokwi w kalenicy.

Śruby kontra gwoździe krokwiaki: kiedy tradycyjne rozwiązania mają jeszcze sens?

Mimo dominacji wkrętów, śruby i gwoździe krokwiaki wciąż mają swoje miejsce w ciesielstwie. Śruby przelotowe, z nakrętkami i podkładkami, oferują bardzo mocne i pewne połączenie, często wykorzystywane w miejscach, gdzie wymagana jest maksymalna wytrzymałość, np. w połączeniach głównych belek. Ich wadą jest konieczność nawiercania otworów, co może osłabiać przekrój drewna, oraz bardziej czasochłonny montaż.

Gwoździe krokwiaki to rozwiązanie tradycyjne, szybkie w montażu i tanie. Są jednak mniej skuteczne w zapewnianiu docisku niż wkręty i śruby. Z czasem mogą się luzować, a ich wbijanie może powodować pęknięcia drewna. Jak zauważa "Nasz Dekarz", gwoździe najlepiej sprawdzają się jako uzupełnienie innych łączników lub w mniej obciążonych połączeniach. W kalenicy, gdzie siły są ogromne, gwoździe powinny być traktowane jako dodatek, a nie główny element mocujący.

Dobór długości i średnicy łączników – zasady, których nie wolno ignorować

Wybór odpowiedniej długości i średnicy łącznika to absolutna podstawa. Zbyt krótki łącznik nie zapewni wystarczającej głębokości zakotwienia w drewnie, co przełoży się na jego niską wytrzymałość. Z kolei zbyt długi może wystawać, co jest nieestetyczne i niepraktyczne. Zasadą jest, aby łącznik przechodził przez co najmniej dwie trzecie grubości łączonego elementu, a najlepiej przez oba elementy, wystając nieznacznie i być odpowiednio zabezpieczony (np. nakrętką w przypadku śrub).

Średnica łącznika również ma znaczenie. Zbyt cienki łącznik może ulec ścięciu pod wpływem obciążeń, natomiast zbyt gruby może osłabić przekrój drewna, szczególnie jeśli jest ich wiele. Zawsze należy kierować się zaleceniami producenta łączników oraz wytycznymi projektowymi. Nigdy nie ignoruj tych zasad – to one decydują o tym, czy Twoje połączenie będzie bezpieczne i trwałe.

Najczęstsze błędy przy łączeniu krokwi w szczycie, które mogą Cię drogo kosztować

Nawet najbardziej doświadczeni cieśle mogą popełniać błędy, zwłaszcza gdy praca jest wykonywana pod presją czasu. Jednak w przypadku połączenia krokwi w kalenicy, błędy te mogą mieć katastrofalne konsekwencje. Oto najczęstsze pułapki, których należy unikać:

1. Niedokładne dopasowanie elementów.
2. Zbyt głębokie zaciosy.
3. Zbyt słabe lub źle rozmieszczone łączniki.

Błąd nr 1: Niedokładne dopasowanie elementów – dlaczego szczeliny są niedopuszczalne?

Jednym z najpoważniejszych błędów jest niedokładne docięcie krokwi, co prowadzi do powstawania szczelin w miejscu połączenia. Wydawać by się mogło, że mała szczelina to nic wielkiego, jednak w rzeczywistości jest to ogromny problem. Szczeliny oznaczają, że obciążenia nie są przenoszone równomiernie na całej powierzchni styku, lecz punktowo. To z kolei prowadzi do lokalnych przeciążeń drewna, jego pękania i osłabienia całego węzła.

Ponadto, szczeliny mogą być miejscem gromadzenia się wilgoci, co sprzyja rozwojowi grzybów i pleśni, a w konsekwencji – degradacji drewna. Pamiętaj, że idealne dopasowanie, bez żadnych luzów i szczelin, jest podstawą wytrzymałości połączenia. Wszelkie niedoskonałości należy skorygować przed ostatecznym mocowaniem.

Błąd nr 2: Zbyt głębokie zaciosy – jak nie osłabić krytycznie konstrukcji?

W przypadku połączeń na nakładkę, pokusa wykonania głębszego zaciosu, aby "lepiej pasowało", jest duża. Jednak zbyt głębokie zaciosy to poważny błąd. Każde nacięcie w drewnie osłabia jego przekrój poprzeczny, a co za tym idzie – nośność. Zaciosy głębsze niż połowa grubości krokwi mogą drastycznie zmniejszyć jej wytrzymałość, czyniąc ją podatną na pęknięcia i złamania pod wpływem obciążeń.

Pamiętaj, że zaciosy powinny być wykonane z chirurgiczną precyzją, dokładnie na połowę grubości elementu. Wszelkie odstępstwa od tej zasady mogą prowadzić do krytycznego osłabienia konstrukcji w jej najbardziej obciążonym punkcie. Lepiej poświęcić więcej czasu na dokładne trasowanie i cięcie, niż później borykać się z problemami konstrukcyjnymi.

Przeczytaj również: Pompa do betonu - Niezbędna czy zbędny wydatek na budowie?

Błąd nr 3: Zbyt słabe lub źle rozmieszczone łączniki – cichy zabójca stabilności dachu

Ostatni, ale równie poważny błąd, to zastosowanie zbyt słabych łączników (np. za krótkich gwoździ, niewystarczającej liczby wkrętów) lub ich nieprawidłowe rozmieszczenie. Łączniki są "mięśniami" połączenia – to one przenoszą siły i zapewniają spójność. Jeśli są zbyt słabe, po prostu nie podołają zadaniu.

Niewłaściwe rozmieszczenie, takie jak zbyt blisko krawędzi drewna (ryzyko rozszczepienia) lub zbyt daleko od siebie (niewystarczający docisk), również prowadzi do osłabienia. Co gorsza, takie błędy mogą nie być widoczne od razu. Dach może wydawać się stabilny przez pewien czas, ale pod wpływem cyklicznych obciążeń (wiatr, śnieg, zmiany temperatury) łączniki zaczną się luzować, a połączenie tracić stabilność. To cichy zabójca stabilności dachu, który może ujawnić się dopiero po latach, ale z dramatycznymi konsekwencjami.
