Szambo ekologiczne schemat - Zrozum budowę i działanie oczyszczalni

Planowanie budowy przydomowej oczyszczalni ścieków to poważna inwestycja, która wymaga gruntownego zrozumienia technologii. Potocznie nazywane „szambo ekologiczne” to w rzeczywistości zaawansowany system oczyszczania ścieków z drenażem rozsączającym, który, w przeciwieństwie do tradycyjnego szamba, nie tylko gromadzi, ale aktywnie przetwarza nieczystości. Moje doświadczenie pokazuje, że dokładne zapoznanie się ze schematem działania i budową tego rozwiązania jest absolutnie kluczowe. Pozwala to nie tylko na podjęcie świadomych decyzji projektowych, ale przede wszystkim na uniknięcie kosztownych błędów, które mogłyby zagrozić efektywności i trwałości całej instalacji. W tym artykule rozłożę na czynniki pierwsze anatomię i funkcjonowanie przydomowej oczyszczalni, abyś mógł z pełną świadomością zaplanować swoją inwestycję.

Dlaczego zrozumienie schematu szamba ekologicznego jest kluczowe przed rozpoczęciem budowy?

Zanim wbijemy pierwszą łopatę w ziemię, musimy mieć jasny obraz tego, co zamierzamy zbudować. Dokładne poznanie schematu przydomowej oczyszczalni ścieków z drenażem rozsączającym to podstawa udanej inwestycji. To nie tylko kwestia technicznych detali, ale przede wszystkim gwarancja, że system będzie działał efektywnie, bezawaryjnie i zgodnie z przepisami przez długie lata. Moje doświadczenie pokazuje, że zaniedbanie tego etapu często prowadzi do frustracji i niepotrzebnych wydatków w przyszłości.

Szambo ekologiczne, czyli co? Wyjaśnienie potocznego terminu

Termin „szambo ekologiczne” zagościł w świadomości wielu inwestorów, jednak często wprowadza w błąd. W rzeczywistości jest to potoczna, a nierzadko również marketingowa nazwa dla przydomowej oczyszczalni ścieków z drenażem rozsączającym. W przeciwieństwie do tradycyjnego szamba, które jest jedynie szczelnym zbiornikiem bezodpływowym na ścieki, system ten aktywnie oczyszcza nieczystości i odprowadza je do gruntu. Ważne jest, aby rozróżnić go od szamb szczelnych, które wymagają regularnego opróżniania, oraz od bardziej zaawansowanych oczyszczalni biologicznych, które wykorzystują inne technologie oczyszczania. Zrozumienie tej różnicy to pierwszy krok do świadomej inwestycji.

„Szambo ekologiczne” to potoczna i marketingowa nazwa dla przydomowej oczyszczalni ścieków z drenażem rozsączającym. Nie jest to, wbrew nazwie, bezodpływowy zbiornik na ścieki, a system, który oczyszcza ścieki i odprowadza je do gruntu.

Schemat jako mapa Twojej inwestycji – uniknij kosztownych błędów

Traktuję schemat oczyszczalni jak szczegółową mapę, która prowadzi nas przez cały proces inwestycyjny. Pozwala on na zrozumienie, jak poszczególne elementy systemu – od osadnika gnilnego, przez studzienkę rozdzielczą, aż po nitki drenażu – współpracują ze sobą. Dzięki niemu wiemy dokładnie, gdzie powinny być zlokalizowane na działce, jakie są wymagania dotyczące spadków, głębokości posadowienia oraz minimalnych odległości od innych obiektów. Posiadanie i przestrzeganie szczegółowego schematu to najlepsza ochrona przed typowymi błędami montażowymi, które mogą prowadzić do kosztownych napraw, nieskutecznego działania oczyszczalni, a nawet konieczności jej demontażu i ponownego wykonania. W mojej praktyce widziałem wiele problemów wynikających z braku precyzyjnego planu – od zatykających się rur po nieprzyjemne zapachy.

Anatomia szamba ekologicznego: Rozkładamy schemat na części pierwsze

Aby w pełni zrozumieć, jak działa przydomowa oczyszczalnia ścieków, musimy przyjrzeć się jej poszczególnym elementom. Każdy z nich pełni ściśle określoną funkcję i jest integralną częścią jednego, współpracującego systemu. Ich prawidłowe dobranie, umiejscowienie i połączenie jest kluczowe dla efektywności całego procesu oczyszczania.

Element	Funkcja	Opis/Materiał
Osadnik gnilny	Wstępne oczyszczanie beztlenowe	Zazwyczaj dwu- lub trzykomorowy zbiornik z betonu lub tworzyw sztucznych
Studzienka rozdzielcza	Równomierne rozprowadzanie ścieków	Zapewnia równy przepływ do nitek drenażu
Drenaż rozsączający	Oczyszczanie tlenowe i rozsączanie do gruntu	System perforowanych rur w warstwie żwiru i piasku
Wentylacja (wywiewka)	Zapewnienie dopływu tlenu i odprowadzanie gazów	Wysoka wentylacja kominowa i niskie kominki napowietrzające

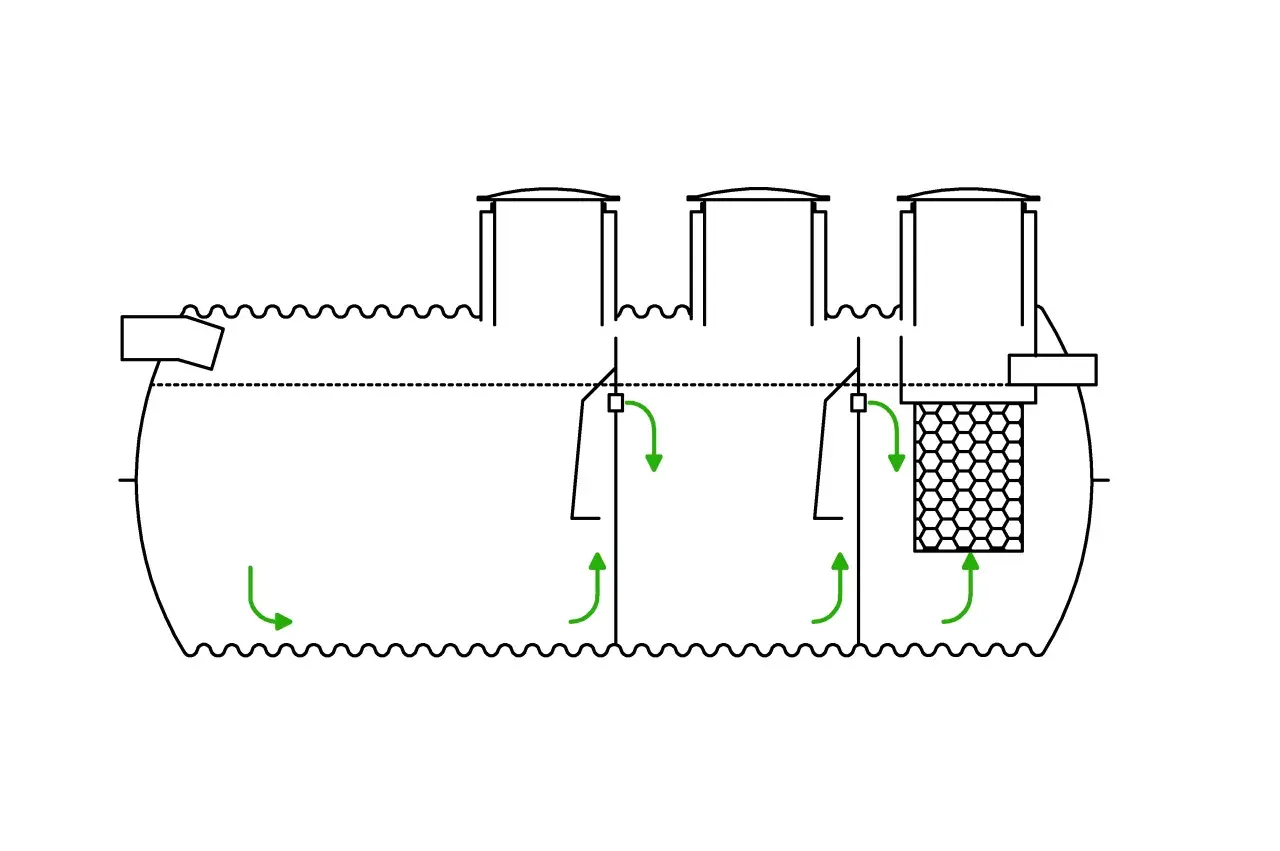

Krok 1: Osadnik gnilny – gdzie zaczyna się magia oczyszczania?

Osadnik gnilny to serce przydomowej oczyszczalni i pierwszy przystanek dla ścieków. Jego rola jest nie do przecenienia, ponieważ to tutaj rozpoczyna się proces oczyszczania beztlenowego. Ścieki, wpływając do osadnika, podlegają dwóm kluczowym procesom: sedymentacji, czyli opadaniu cięższych cząstek stałych na dno, gdzie tworzą osad, oraz flotacji, czyli unoszeniu się lżejszych substancji, takich jak tłuszcze i oleje, na powierzchnię, tworząc kożuch. W tym beztlenowym środowisku zachodzą również wstępne procesy rozkładu organicznego, prowadzone przez bakterie beztlenowe. Osadnik zazwyczaj składa się z dwóch lub trzech komór, co pozwala na bardziej efektywne oddzielanie zanieczyszczeń i wstępne podczyszczanie ścieków, zanim trafią one do dalszych etapów.

Krok 2: Studzienka rozdzielcza – cichy bohater dbający o równowagę

Po wstępnym podczyszczeniu w osadniku gnilnym, ścieki trafiają do studzienki rozdzielczej. To niewielki, ale niezwykle ważny element systemu, którego głównym zadaniem jest równomierne rozprowadzenie podczyszczonych ścieków do poszczególnych nitek drenażu rozsączającego. Bez studzienki, ścieki mogłyby płynąć głównie jedną drogą, przeciążając część drenażu i skracając jego żywotność. Prawidłowe działanie studzienki zapewnia, że cała powierzchnia drenażu jest równomiernie obciążona, co maksymalizuje efektywność oczyszczania i wydłuża okres eksploatacji całej instalacji. To właśnie dbałość o takie detale decyduje o długoterminowej sprawności systemu.

Krok 3: Drenaż rozsączający – jak natura doczyszcza Twoje ścieki?

Drenaż rozsączający to finalny etap oczyszczania w tym typie instalacji. Jest to system perforowanych rur ułożonych w specjalnie przygotowanych wykopach, wypełnionych warstwą filtracyjną, zazwyczaj składającą się ze żwiru i piasku. Właśnie w tej warstwie, pod powierzchnią ziemi, odbywa się biologiczne doczyszczanie ścieków w warunkach tlenowych. Ścieki, przesączając się przez żwir i piasek, są poddawane działaniu mikroorganizmów tlenowych, które rozkładają pozostałe zanieczyszczenia organiczne. Warstwa żwirowo-piaskowa pełni podwójną rolę: fizycznego filtra oraz środowiska, w którym rozwijają się niezbędne bakterie. Po tym etapie, oczyszczona woda jest bezpiecznie rozsączana do gruntu, nie stanowiąc zagrożenia dla środowiska naturalnego.

Krok 4: Wentylacja – dlaczego bez niej cały system nie zadziała?

Wentylacja to często niedoceniany, ale absolutnie kluczowy element przydomowej oczyszczalni. Składa się ona zazwyczaj z wysokiej wentylacji kominowej, umieszczonej przy budynku lub osadniku, oraz niskich kominków napowietrzających, zlokalizowanych na końcu każdej nitki drenażu. Jej rola jest dwojaka: po pierwsze, zapewnia niezbędny obieg powietrza, który dostarcza tlen bakteriom tlenowym odpowiedzialnym za doczyszczanie ścieków w drenażu. Bez tlenu procesy oczyszczania tlenowego nie mogą zachodzić. Po drugie, odprowadza gazy powstające w osadniku gnilnym. Brak lub nieprawidłowo wykonana wentylacja to prosta droga do problemów: procesy beztlenowe w drenażu skutkują nieefektywnym oczyszczaniem, nieprzyjemnymi zapachami i szybkim zapychaniem się systemu. Właściwie zaprojektowana i wykonana wentylacja to podstawa długotrwałej i bezproblemowej eksploatacji.

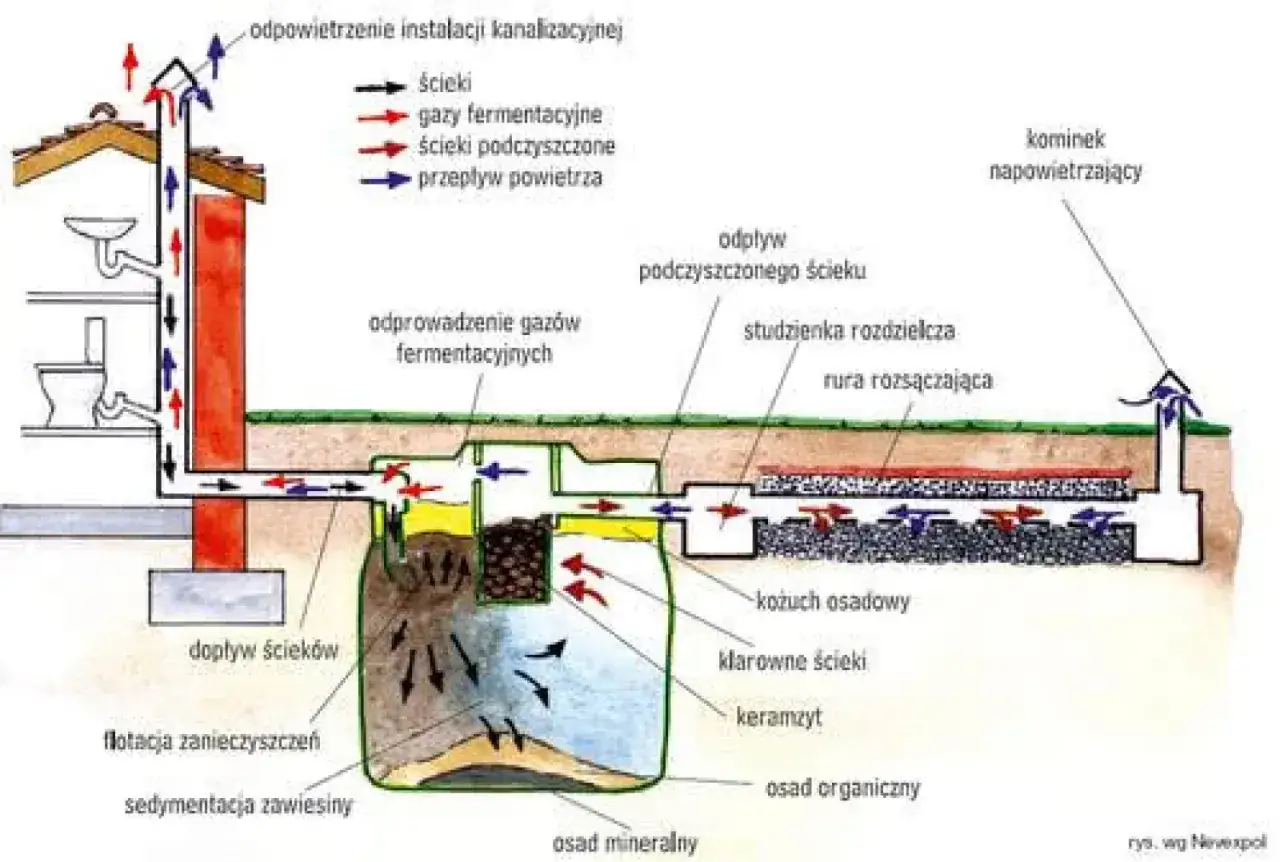

Wizualizacja działania: Jak ścieki podróżują przez instalację krok po kroku?

Aby w pełni zrozumieć funkcjonowanie przydomowej oczyszczalni ścieków, warto prześledzić drogę, jaką pokonują nieczystości od momentu opuszczenia domu, aż do ich bezpiecznego rozsączeniu w gruncie. To podróż, która krok po kroku przekształca zanieczyszczoną wodę w czystą ciecz, gotową do powrotu do środowiska.

1. Odpływ z domu do osadnika: Proces sedymentacji i flotacji

   Wszystko zaczyna się w Twoim domu. Ścieki z łazienek, kuchni i innych punktów sanitarnych trafiają grawitacyjnie do pierwszej komory osadnika gnilnego. To tutaj rozpoczyna się pierwszy, niezwykle ważny etap oczyszczania – mechaniczny i beztlenowy. Cięższe zawiesiny, takie jak resztki jedzenia czy piasek, pod wpływem grawitacji opadają na dno, tworząc warstwę osadu. Jednocześnie lżejsze substancje, np. tłuszcze i oleje, unoszą się na powierzchnię, tworząc kożuch. W tym środowisku, pozbawionym tlenu, rozpoczynają się wstępne procesy fermentacji beztlenowej, które częściowo rozkładają materię organiczną. Dzięki temu ścieki są wstępnie przygotowane do dalszego etapu.

2. Ze zbiornika do drenażu: Droga podczyszczonych ścieków

   Po przejściu przez osadnik gnilny, wstępnie podczyszczone ścieki – pozbawione większości zawiesin i tłuszczów – przepływają do studzienki rozdzielczej. Jak wspomniałem wcześniej, studzienka ta pełni rolę rozdzielacza, kierując strumień ścieków równomiernie do poszczególnych nitek drenażu rozsączającego. To kluczowe dla zapewnienia, że całe pole drenażowe jest równomiernie obciążone, co zapobiega jego szybkiemu zapychaniu się i gwarantuje długotrwałą efektywność. Z tego punktu ścieki są gotowe na finalny etap oczyszczania.

3. W gruncie: Ostatni etap oczyszczania tlenowego

   Ostatni i zarazem najważniejszy etap oczyszczania odbywa się w gruncie. Ścieki, po opuszczeniu perforowanych rur drenażowych, przesączają się przez warstwę żwiru i piasku. W tej warstwie, dzięki dostarczanemu przez system wentylacji tlenowi, aktywne bakterie tlenowe wkraczają do akcji. Rozkładają one pozostałe zanieczyszczenia organiczne, doczyszczając ścieki do poziomu, który jest bezpieczny dla środowiska. Po tym biologicznym procesie, woda jest bezpiecznie rozsączana do gruntu, zasilając lokalny ekosystem i nie stanowiąc zagrożenia dla wód gruntowych czy gleby. To właśnie w tym momencie „magia oczyszczania” dobiega końca.

Jeden cel, różne drogi: popularne warianty schematów szamb ekologicznych

Chociaż podstawowa zasada działania przydomowej oczyszczalni ścieków z drenażem rozsączającym pozostaje taka sama, istnieją różne warianty schematów, które można dostosować do specyficznych warunków terenowych, wielkości działki czy potrzeb użytkownika. Moje doświadczenie pokazuje, że wybór odpowiedniego wariantu jest równie ważny, co zrozumienie podstawowych komponentów.

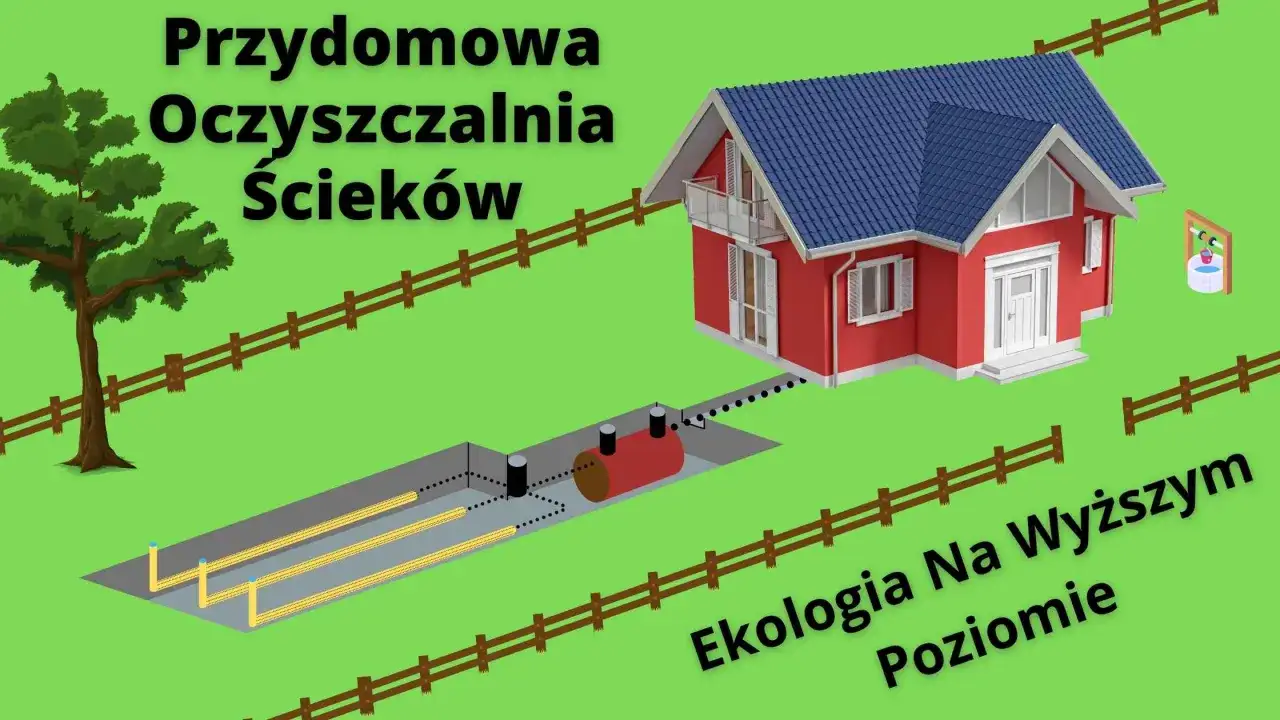

Klasyczny schemat z drenażem rozsączającym w rurach

To najbardziej powszechny i tradycyjny wariant, który opiera się na systemie perforowanych rur ułożonych w specjalnie przygotowanych wykopach. Rury te są otoczone warstwą żwiru i piasku, tworząc pole rozsączające. Ten schemat jest efektywny i sprawdzony, ale ma swoje wymagania. Przede wszystkim potrzebuje odpowiedniej powierzchni działki, aby zmieścić wszystkie nitki drenażu, oraz przepuszczalnego gruntu, który umożliwi swobodne rozsączanie oczyszczonej wody. Jest to idealne rozwiązanie dla działek o sprzyjających warunkach geologicznych i wystarczającej przestrzeni.

Schemat z wykorzystaniem tuneli lub pakietów rozsączających (gdy masz mało miejsca)

Dla działek o ograniczonej powierzchni lub w miejscach, gdzie warunki gruntowe nie są idealne, alternatywą są tunele lub pakiety rozsączające. Są to modułowe elementy wykonane z tworzyw sztucznych, które oferują znacznie większą powierzchnię rozsączania przy mniejszej zajmowanej przestrzeni w porównaniu do tradycyjnego drenażu rurowego. Dzięki swojej konstrukcji, tunele i pakiety rozsączające pozwalają na efektywne rozsączanie ścieków nawet na mniejszych działkach, co czyni je atrakcyjną opcją w wielu sytuacjach. Ich zastosowanie jest szczególnie korzystne, gdy liczy się każdy metr kwadratowy.

Kiedy schemat musi uwzględniać przepompownię ścieków?

W niektórych sytuacjach grawitacyjny przepływ ścieków z domu do oczyszczalni, a następnie do drenażu, jest niemożliwy. Dzieje się tak, gdy występuje niewystarczający spadek terenu między domem a drenażem, wysoki poziom wód gruntowych, który uniemożliwia głębokie posadowienie drenażu, lub gdy konieczne jest umieszczenie drenażu powyżej poziomu osadnika gnilnego. W takich przypadkach schemat oczyszczalni musi uwzględniać przepompownię ścieków. Jest to zbiornik z pompą, która transportuje wstępnie podczyszczone ścieki pod ciśnieniem, pokonując różnice wysokości i zapewniając prawidłowy przepływ w systemie. To rozwiązanie pozwala na instalację oczyszczalni nawet w trudnych warunkach terenowych.

Najczęstsze błędy montażowe, które zdemaskuje dobry schemat

Nawet najlepszy projekt oczyszczalni może zostać zniweczony przez błędy popełnione na etapie montażu. Moje doświadczenie uczy, że dokładne przestrzeganie schematu jest najlepszym sposobem na uniknięcie tych pułapek. Każdy błąd montażowy może prowadzić do poważnych konsekwencji, od nieefektywnego oczyszczania po konieczność kosztownych napraw.

Zła głębokość posadowienia – dlaczego to tak istotne?

Nieprawidłowa głębokość posadowienia osadnika gnilnego i drenażu rozsączającego to jeden z najczęstszych i najbardziej problematycznych błędów. Jeśli system zostanie posadowiony zbyt płytko, istnieje ryzyko zamarzania ścieków w zimie, co całkowicie paraliżuje jego działanie. Zbyt płytki drenaż może również oznaczać niewystarczającą warstwę gruntu do efektywnej filtracji. Z kolei zbyt głębokie posadowienie może utrudniać grawitacyjny odpływ ścieków z domu, a także komplikować prace konserwacyjne. Dobry schemat precyzyjnie określa wymagane głębokości, uwzględniając lokalne warunki gruntowo-wodne i strefy przemarzania gruntu.

Nieprawidłowe spadki i ich wpływ na drożność systemu

Zachowanie odpowiednich spadków rurociągów jest absolutnie kluczowe dla prawidłowego funkcjonowania oczyszczalni. Dotyczy to zarówno rur doprowadzających ścieki do osadnika, jak i tych prowadzących z osadnika do drenażu, a także samych nitek drenażu. Zbyt mały spadek prowadzi do zastojów ścieków, odkładania się osadów i w konsekwencji do zatykania się rur. To prosta droga do awarii i nieprzyjemnych zapachów. Z drugiej strony, zbyt duży spadek może spowodować zbyt szybki przepływ ścieków, co skutkuje niewystarczającym czasem na procesy oczyszczania. Schemat jasno określa wymagane spadki, które zapewniają optymalną prędkość przepływu i drożność systemu.

Brak lub zła wentylacja – cichy zabójca procesów tlenowych

Powtórzę to raz jeszcze: wentylacja jest krytyczna! Brak lub nieprawidłowo wykonana wentylacja to cichy zabójca procesów tlenowych w drenażu. Jeśli kominki wentylacyjne są za niskie, źle umiejscowione lub po prostu ich brakuje, nie ma zapewnionego odpowiedniego obiegu powietrza. To oznacza brak tlenu dla bakterii tlenowych, które są odpowiedzialne za doczyszczanie ścieków. Konsekwencje są natychmiastowe: nieefektywne działanie oczyszczalni, powstawanie nieprzyjemnych zapachów (ponieważ dominują procesy beztlenowe) i znacznie szybsze zapychane się drenażu. Schemat musi jasno wskazywać lokalizację, wysokość i typ wszystkich elementów wentylacyjnych, a ich prawidłowe wykonanie jest absolutnie niezbędne.

Schemat a polskie prawo: Co musisz wiedzieć w 2026 roku?

Aspekty prawne związane z budową przydomowej oczyszczalni ścieków są równie ważne, co techniczne detale. W 2026 roku nadal obowiązują przepisy, które regulują ten proces, a schemat odgrywa kluczową rolę w spełnieniu wymogów administracyjnych. Ignorowanie tych regulacji może skutkować problemami prawnymi i finansowymi.

Czy do zgłoszenia budowy potrzebny jest profesjonalny schemat?

Na rok 2026 budowa przydomowej oczyszczalni ścieków o przepustowości do 7,5 m³/dobę (co odpowiada potrzebom większości domów jednorodzinnych) nadal wymaga jedynie zgłoszenia w starostwie powiatowym (lub urzędzie miasta na prawach powiatu), a nie pozwolenia na budowę. Jednak do takiego zgłoszenia należy dołączyć odpowiedni projekt lub schemat instalacji. Ten dokument powinien zawierać szczegółowy rzut poziomy i przekrój oczyszczalni, a także opis techniczny. Profesjonalnie przygotowany schemat jest niezbędny do prawidłowego wypełnienia dokumentacji i uniknięcia wezwań do uzupełnienia braków, które mogłyby opóźnić lub nawet uniemożliwić rozpoczęcie inwestycji.

Przeczytaj również: Schemat instalacji elektrycznej - jak go zrozumieć i wykonać?

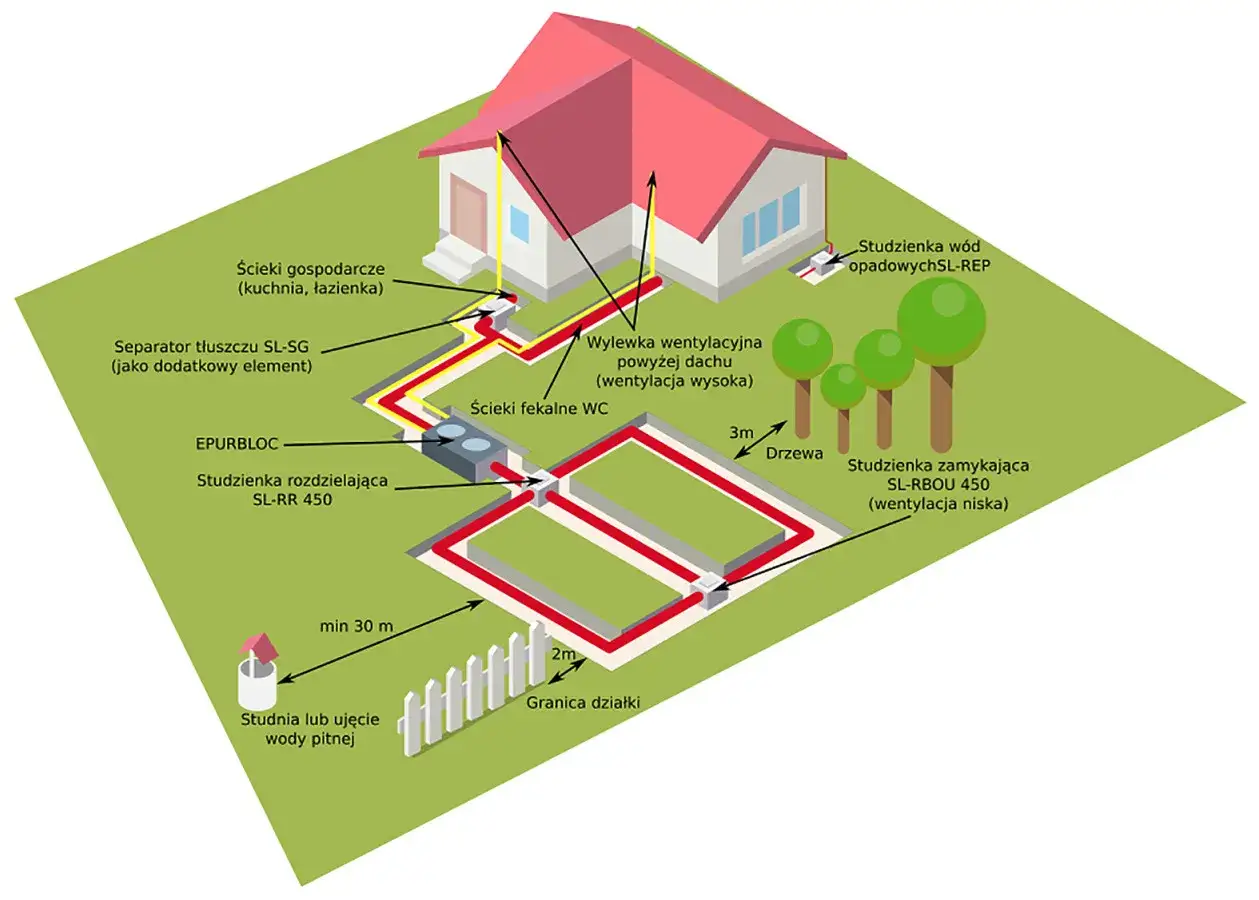

Jakie minimalne odległości musisz nanieść na plan sytuacyjny?

Jednym z najważniejszych elementów, które muszą znaleźć się na planie sytuacyjnym dołączonym do zgłoszenia, są minimalne odległości, jakie przydomowa oczyszczalnia musi zachować od innych obiektów. Są to ściśle określone w przepisach prawa budowlanego i rozporządzeniach odległości od: granic działki, studni (ujęć wody pitnej), budynków mieszkalnych, drzew, a także innych elementów infrastruktury. Na przykład, drenaż rozsączający musi być oddalony o co najmniej 30 metrów od studni dostarczającej wodę pitną. Naniesienie wszystkich tych odległości na plan sytuacyjny jest dowodem na to, że Twój projekt jest zgodny z obowiązującymi normami i nie będzie stanowił zagrożenia dla środowiska ani zdrowia. Według Magazynu Ceneneo, w ostatnich latach gminy zintensyfikowały kontrole gospodarki ściekowej, co obejmuje również posiadaczy tego typu instalacji, co dodatkowo podkreśla wagę przestrzegania przepisów i dokładnego planowania.
