Złączki WAGO - Montaż krok po kroku i 7 błędów do uniknięcia

Szybkozłączki WAGO to prawdziwa rewolucja w świecie elektroinstalacji, która w krótkim czasie podbiła serca zarówno profesjonalistów, jak i domowych majsterkowiczów. Dzięki nim łączenie przewodów stało się nie tylko znacznie szybsze, ale przede wszystkim bezpieczniejsze i bardziej niezawodne. Ten artykuł ma za zadanie przeprowadzić Cię przez świat tych innowacyjnych złączek, wyjaśniając ich działanie, pomagając w wyborze odpowiedniego typu oraz instruując, jak prawidłowo i bezpiecznie ich używać, unikając przy tym najczęstszych błędów.

Dlaczego złączki WAGO zrewolucjonizowały prace elektroinstalacyjne?

W dzisiejszych czasach, gdy liczy się każda minuta, a bezpieczeństwo jest priorytetem, tradycyjne metody łączenia przewodów w instalacjach elektrycznych często okazują się niewystarczające. Właśnie w tym kontekście szybkozłączki WAGO weszły na rynek, oferując innowacyjne podejście, które znacząco usprawniło i unowocześniło prace elektroinstalacyjne.

Czym jest szybkozłączka i dlaczego zastąpiła tradycyjne "skręcanie" kabli?

Szybkozłączka WAGO to niewielki, ale niezwykle sprytny element, który służy do trwałego i bezpiecznego łączenia przewodów elektrycznych. Jej sercem jest technologia zacisku sprężynowego, która eliminuje potrzebę używania śrub czy skręcania przewodów. Tradycyjne metody, takie jak skręcanie żył i owijanie ich taśmą izolacyjną, były czasochłonne, wymagały precyzji i często prowadziły do niestabilnych połączeń, które z czasem mogły się poluzować, powodując iskrzenie lub nawet pożar. Kostki śrubowe, choć lepsze, również miały swoje wady – wymagały narzędzi, a siła dokręcenia śruby zależała od umiejętności instalatora, co mogło skutkować zbyt słabym lub zbyt mocnym naciskiem, uszkadzającym przewód.

WAGO rozwiązało te problemy, oferując połączenie, które jest gazoszczelne (czyli chroni przed utlenianiem się styku), odporne na wibracje i co najważniejsze – niezależne od "ludzkiego czynnika" w kwestii siły docisku. To sprawiło, że złączki WAGO stały się preferowanym wyborem w wielu zastosowaniach.

Kluczowe zalety, które przekonają każdego: szybkość, bezpieczeństwo i niezawodność

Sukces złączek WAGO nie jest przypadkowy. Wynika on z szeregu kluczowych zalet, które przekładają się na realne korzyści w codziennej pracy. Po pierwsze, to szybkość montażu. Beznarzędziowy lub niemal beznarzędziowy montaż, polegający na wsunięciu przewodu lub użyciu dźwigni, znacząco przyspiesza prace instalacyjne. To ogromna oszczędność czasu, szczególnie przy dużych projektach.

Po drugie, bezpieczeństwo. Technologia zacisku sprężynowego gwarantuje trwałe i pewne połączenie, które jest odporne na wibracje i minimalizuje ryzyko poluzowania styku. Wiele modeli posiada przezroczyste obudowy, co umożliwia wizualną kontrolę poprawności wprowadzenia przewodu, zwiększając pewność, że połączenie zostało wykonane prawidłowo. To kluczowe dla uniknięcia zwarć, przegrzewania się instalacji czy nawet pożarów.

Po trzecie, niezawodność. Stały docisk sprężynowy, niezależny od umiejętności instalatora, zapewnia długotrwałe i stabilne połączenie. Jak podaje WAGO.com, ich złączki są projektowane tak, aby działały bezawaryjnie przez wiele lat, co jest nieocenione w kontekście trwałości całej instalacji elektrycznej. To właśnie te cechy sprawiły, że WAGO stało się synonimem nowoczesnego i profesjonalnego łączenia przewodów.

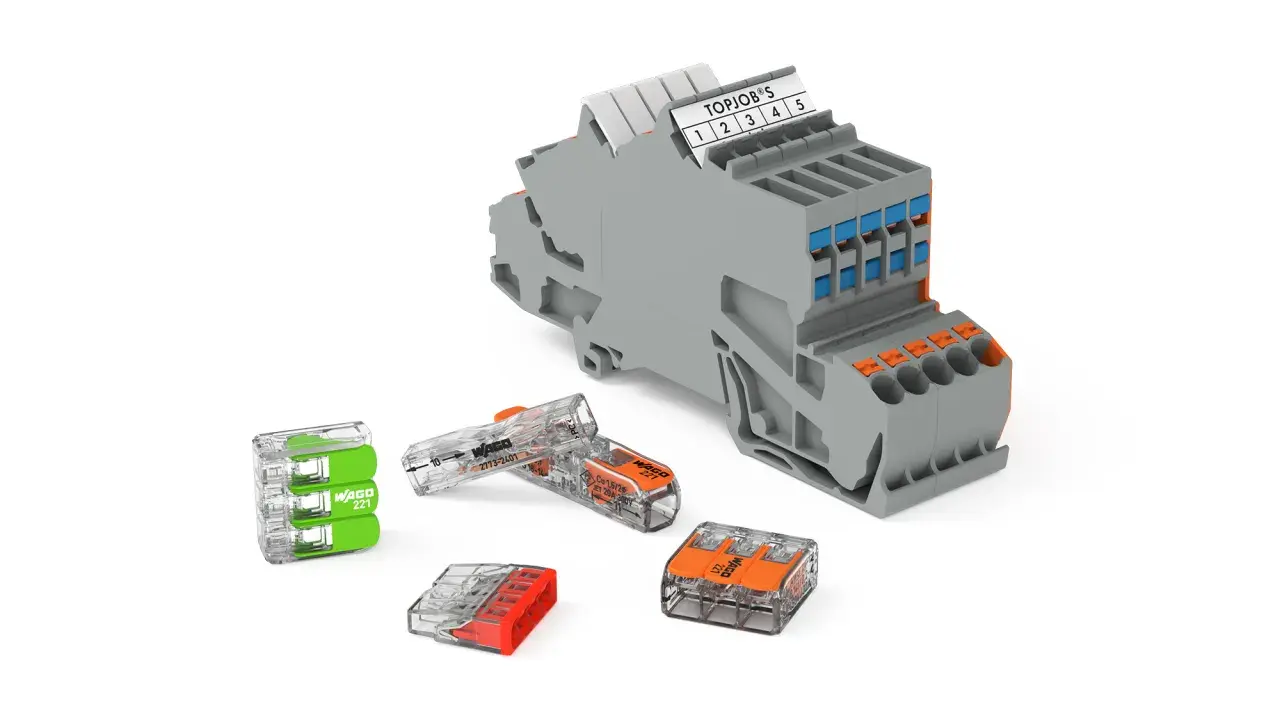

Jak dobrać idealną złączkę WAGO do swojego zadania? Przegląd najważniejszych serii

Wybór odpowiedniej złączki WAGO jest kluczowy dla bezpieczeństwa i funkcjonalności całej instalacji. Różne serie złączek są przeznaczone do różnych typów przewodów i zastosowań, dlatego warto poznać ich specyfikę, aby dokonać świadomego wyboru.

Seria 221 (z dźwignią) – uniwersalny mistrz do drutu i linki

Seria 221 to prawdziwy uniwersalny mistrz wśród szybkozłączek WAGO i często uważa się ją za najbardziej wszechstronną. Jej główną cechą jest pomarańczowa dźwignia, która umożliwia łatwe otwieranie i zamykanie zacisku. Dzięki temu złączki te obsługują zarówno przewody jednodrutowe (drut), jak i wielodrutowe oraz linkowe, co czyni je idealnym rozwiązaniem w niemal każdej sytuacji. Przezroczysta obudowa to kolejny atut – pozwala na łatwą kontrolę wizualną, czy przewód został prawidłowo wprowadzony i odizolowany. Warto również wspomnieć, że złączki serii 221 są o około 40% mniejsze od swojej poprzedniczki, serii 222, co ułatwia ich montaż w ciasnych przestrzeniach. Zastosowanie znajdują wszędzie tam, gdzie potrzebna jest elastyczność i możliwość łatwego rozłączania połączeń, np. przy podłączaniu oświetlenia.

Seria 2273 (wciskana) – błyskawiczny montaż przewodów jednodrutowych w puszkach

Seria 2273, znana również jako COMPACT, to złączki dedykowane głównie do przewodów jednodrutowych (drut). Ich montaż jest niezwykle szybki i prosty dzięki technologii PUSH-WIRE – wystarczy wsunąć odizolowany przewód do otworu, bez użycia narzędzi. Złączki te są znacznie mniejsze od starszej serii 773, co sprawia, że są idealnym rozwiązaniem do zastosowań w puszkach instalacyjnych, gdzie każdy milimetr przestrzeni jest na wagę złota. Seria 2273 doskonale sprawdza się w połączeniach stałych, gdzie przewody nie są często rozłączane, zapewniając pewne i trwałe połączenie w ograniczonej przestrzeni.

Jak czytać oznaczenia na złączce? Kolory i symbole, które musisz znać

Na każdej złączce WAGO znajdziesz szereg oznaczeń, które są kluczowe dla jej prawidłowego i bezpiecznego zastosowania. Zawsze zwracaj uwagę na:

• Maksymalne napięcie i prąd: Informują, do jakich parametrów elektrycznych złączka jest przystosowana (np. 400V, 32A).
• Zakres przekrojów przewodów: Określa minimalny i maksymalny przekrój przewodu, jaki można bezpiecznie podłączyć (np. 0.5-2.5 mm²). Należy bezwzględnie przestrzegać tego zakresu.
• Długość odizolowania przewodu: Wskazuje, na jaką długość należy zdjąć izolację z przewodu przed jego wprowadzeniem do złączki (np. 11 mm). Jest to niezwykle ważna informacja dla bezpieczeństwa połączenia.
• Liczba otworów / połączeń: Informuje, ile przewodów można podłączyć do danej złączki (np. 2, 3, 5).

Kolory obudowy złączek WAGO często odgrywają rolę w identyfikacji liczby połączeń lub konkretnego typu (np. niebieskie dla 2-przewodowych, szare dla 3-przewodowych w serii 2273, choć nie jest to ścisła reguła dla wszystkich serii i producentów). Warto również pamiętać o serii 222, która była poprzedniczką serii 221 i również posiadała dźwignie, ale była większa.

Cecha	Seria WAGO 221 (z dźwignią)	Seria WAGO 2273 (wciskana)
Typ przewodu	Jednodrutowy (drut), wielodrutowy, linkowy	Głównie jednodrutowy (drut)
Metoda montażu	Podnieś dźwignię, wsuń, opuść dźwignię	Wsuń przewód (PUSH-WIRE)
Możliwość rozłączania	Tak, łatwe do rozłączenia	Trudniejsze, połączenie stałe (wymaga narzędzia do wyjęcia)
Rozmiar	Kompaktowa, ok. 40% mniejsza od serii 222	Bardzo kompaktowa, idealna do puszek
Kontrola wizualna	Tak, przezroczysta obudowa	Tak, przezroczysta obudowa
Zastosowanie	Uniwersalne, oświetlenie, rozłączalne połączenia	Puszki instalacyjne, stałe połączenia

Montaż złączek WAGO krok po kroku – instrukcja, z którą nie popełnisz błędu

Prawidłowy montaż złączek WAGO to podstawa bezpieczeństwa i niezawodności całej instalacji elektrycznej. Nawet najlepsza złączka nie spełni swojej roli, jeśli zostanie zamontowana niepoprawnie. Poniżej przedstawiam szczegółową instrukcję, która pomoże Ci uniknąć typowych błędów.

Krok 1: Zanim zaczniesz – absolutna podstawa, czyli jak zadbać o bezpieczeństwo

Zanim w ogóle pomyślisz o dotknięciu przewodów, musisz pamiętać o jednej, absolutnie podstawowej zasadzie: zawsze odłącz zasilanie w instalacji elektrycznej! Niezależnie od tego, czy pracujesz przy małej lampce, czy przy całej rozdzielni, wyłączenie odpowiedniego bezpiecznika lub głównego wyłącznika prądu jest bezwzględnie konieczne. Zignorowanie tej zasady może prowadzić do porażenia prądem, poważnych obrażeń, a nawet śmierci. Upewnij się, że zasilanie jest odłączone, najlepiej sprawdzając to próbnikiem napięcia.

Krok 2: Przygotowanie przewodu – jak prawidłowo zdjąć izolację na idealną długość?

Kluczowym elementem prawidłowego montażu jest odpowiednie przygotowanie przewodu. Należy zdjąć izolację z przewodu na długość wskazaną na obudowie złączki. Zazwyczaj jest to około 11 mm. Na wielu złączkach WAGO znajduje się specjalna miarka lub oznaczenie, które ułatwia precyzyjne odizolowanie. Użyj do tego celu dobrego ściągacza izolacji, który nie uszkodzi żył przewodu. Zbyt krótka izolacja może skutkować słabym stykiem i ryzykiem iskrzenia, natomiast zbyt długa izolacja może prowadzić do wystawania nieizolowanej części przewodu poza złączkę, co stwarza ryzyko zwarcia lub porażenia.

Krok 3: Technika montażu dla złączek z dźwignią (seria 221) – podnieś, wsuń, zamknij

1. Podnieś pomarańczową dźwignię do góry, aż poczujesz wyraźny opór. Otworzy to zacisk wewnątrz złączki.
2. Wsuń odizolowany przewód do otworu złączki, aż do oporu. Dzięki przezroczystej obudowie możesz wizualnie sprawdzić, czy przewód jest wprowadzony prawidłowo i czy izolacja kończy się dokładnie tam, gdzie powinna.
3. Opuść dźwignię, dociskając ją do obudowy złączki. Spowoduje to zablokowanie przewodu w zacisku sprężynowym, tworząc pewne i trwałe połączenie.

Krok 4: Technika montażu dla złączek wciskanych (seria 2273) – pewne połączenie jednym ruchem

1. Upewnij się, że przewód jest jednodrutowy (drut). Złączki wciskane serii 2273 nie są przeznaczone do przewodów linkowych.
2. Wsuń odizolowany przewód do otworu złączki, aż do oporu, stosując lekki, ale zdecydowany nacisk. Zacisk sprężynowy automatycznie zablokuje przewód. Nie potrzebujesz żadnych narzędzi.

Krok 5: Weryfikacja połączenia – test, który daje gwarancję poprawnego montażu

Po zamontowaniu przewodu w złączce zawsze warto przeprowadzić szybką weryfikację. Delikatnie pociągnij za przewód, aby upewnić się, że jest on dobrze zamocowany i nie wysuwa się z zacisku. W przypadku złączek z przezroczystą obudową, takich jak seria 221 czy 2273, przeprowadź również wizualną kontrolę, czy odizolowana część przewodu jest w pełni wewnątrz złączki i nie wystaje. Upewnij się, że izolacja dochodzi do samego końca zacisku, a żadne miedziane żyły nie są widoczne poza przeznaczonym do tego miejscem. To proste kroki, które dają gwarancję poprawnego i bezpiecznego montażu.

5 najczęstszych błędów przy stosowaniu złączek WAGO (i jak ich unikać)

Mimo prostoty montażu złączek WAGO, zdarzają się błędy, które mogą mieć poważne konsekwencje dla bezpieczeństwa i trwałości instalacji. Świadomość tych pułapek jest kluczowa, aby ich unikać i cieszyć się niezawodnym połączeniem.

Błąd #1: Zła długość odizolowanego przewodu – dlaczego to tak niebezpieczne?

To jeden z najczęstszych i najbardziej krytycznych błędów. Zbyt krótka izolacja oznacza, że przewód nie jest wprowadzony wystarczająco głęboko w zacisk, co prowadzi do słabego styku, zwiększonej rezystancji, przegrzewania się, a w konsekwencji do ryzyka iskrzenia i pożaru. Z kolei zbyt długa izolacja powoduje, że nieizolowana część przewodu wystaje poza obudowę złączki. To stwarza bezpośrednie ryzyko zwarcia z innym przewodem lub elementem metalowym, a także porażenia prądem. Zawsze stosuj się do oznaczeń długości odizolowania (np. 11 mm) na złączce lub w instrukcji producenta.

Błąd #2: Niepełne wprowadzenie żyły do zacisku – ukryta wada, groźne skutki

Nawet jeśli długość izolacji jest prawidłowa, przewód musi zostać wprowadzony "do oporu" w zacisk. Jeśli żyła nie zostanie w pełni wsunięta, połączenie będzie niestabilne. Może to prowadzić do słabego styku, który objawia się zwiększoną temperaturą, spadkami napięcia, a w skrajnych przypadkach – do uszkodzenia złączki i pożaru. Zawsze upewnij się, że przewód jest głęboko osadzony, a w przypadku złączek przezroczystych, wizualnie sprawdź jego położenie.

Błąd #3: Używanie złączki wciskanej do przewodów typu "linka"

Złączki wciskane, takie jak seria 2273, są zaprojektowane głównie do przewodów jednodrutowych (drut). Ich mechanizm zaciskowy nie zapewnia odpowiedniego kontaktu z delikatnymi, wielożyłowymi przewodami linkowymi. Użycie złączki wciskanej do linki spowoduje, że połączenie będzie niestabilne i może się poluzować, prowadząc do przegrzewania i awarii. Do przewodów linkowych zawsze używaj złączek z dźwignią, np. z serii 221, które są przystosowane do wszystkich typów przewodów.

Błąd #4: Łączenie przewodów aluminiowych bez specjalnej pasty stykowej

Przewody aluminiowe mają tendencję do utleniania się na powierzchni, co zwiększa rezystancję styku i prowadzi do przegrzewania. Przy łączeniu przewodów aluminiowych w złączkach WAGO (nawet tych do tego przystosowanych) konieczne jest zastosowanie specjalnej pasty stykowej, np. WAGO Alu-Plus. Pasta ta zapobiega utlenianiu i zapewnia trwałe, niskorezystancyjne połączenie. Bez pasty, połączenie może z czasem stracić przewodność i stać się niebezpieczne.

Błąd #5: Stosowanie podróbek – pozorna oszczędność, realne zagrożenie

Rynek zalewają tanie podróbki złączek WAGO, które kuszą niską ceną. Jednak ta pozorna oszczędność to realne zagrożenie dla bezpieczeństwa. Podróbki często wykonane są z gorszych materiałów – słabsze sprężyny, plastik o niższej odporności na temperaturę, niedokładne wykonanie. Nie spełniają one norm bezpieczeństwa, co może prowadzić do słabych połączeń, przegrzewania, iskrzenia, a nawet pożarów. Zawsze inwestuj w oryginalne produkty renomowanych producentów, takich jak WAGO, aby mieć pewność co do jakości i bezpieczeństwa instalacji.

Gdzie złączki WAGO sprawdzają się najlepiej? Praktyczne przykłady zastosowań

Wszechstronność i niezawodność złączek WAGO sprawiają, że znalazły one szerokie zastosowanie w wielu obszarach elektroinstalacji. Od domowych napraw po profesjonalne instalacje, ich praktyczne zalety są nieocenione.

Perfekcyjny porządek w puszkach instalacyjnych

Jednym z miejsc, gdzie złączki WAGO sprawdzają się wręcz perfekcyjnie, są puszki instalacyjne. Ich kompaktowy rozmiar, szczególnie serii 2273, pozwala na zaoszczędzenie cennego miejsca, co jest kluczowe w ciasnych puszkach podtynkowych. Łatwość montażu i demontażu (w przypadku serii 221) przyczynia się do estetyki i porządku wewnątrz puszki, eliminując plątaninę skręconych przewodów. Co więcej, przezroczyste obudowy ułatwiają późniejsze serwisowanie i diagnostykę, ponieważ od razu widać, które przewody są ze sobą połączone i czy połączenie jest poprawne. To sprawia, że praca w puszce staje się znacznie bardziej efektywna i bezpieczna.

Szybki i bezproblemowy montaż lamp sufitowych i kinkietów

Podłączanie oświetlenia, takiego jak lampy sufitowe czy kinkiety, to zadanie, które dzięki złączkom WAGO stało się niezwykle proste i szybkie. Seria 221 z dźwigniami jest tutaj niezastąpiona. Dzięki niej możemy błyskawicznie podłączyć przewody zasilające do oprawy oświetleniowej, bez konieczności używania śrubokrętów czy innych narzędzi. Możliwość łatwego rozłączania połączeń jest również ogromnym plusem – w przypadku wymiany lampy lub jej demontażu, cała operacja zajmuje dosłownie chwilę i jest w pełni bezpieczna. To idealne rozwiązanie zarówno dla profesjonalistów, jak i dla każdego, kto chce samodzielnie zamontować oświetlenie w domu.

Przeczytaj również: Łącznik schodowy vs krzyżowy - Jak sterować światłem z wielu miejsc?

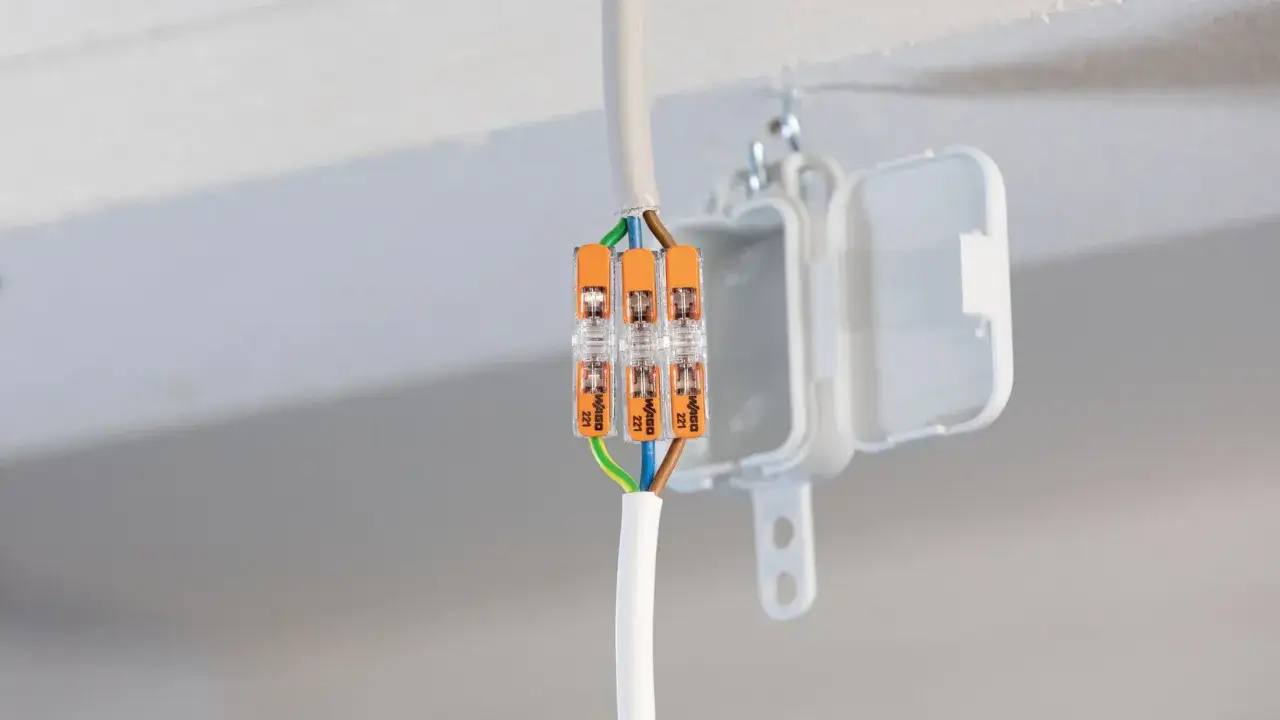

Naprawa lub przedłużanie uszkodzonego przewodu

Złączki WAGO są również doskonałym narzędziem do szybkiej i bezpiecznej naprawy lub przedłużania uszkodzonych przewodów. Zamiast męczyć się z lutowaniem czy owijaniem taśmą izolacyjną, co często jest rozwiązaniem tymczasowym i mało estetycznym, możemy użyć złączki WAGO, aby stworzyć trwałe i pewne połączenie. Wystarczy odpowiednio odizolować uszkodzone końce przewodów, a następnie połączyć je za pomocą złączki. To rozwiązanie jest nie tylko szybsze, ale przede wszystkim gwarantuje bezpieczeństwo i niezawodność, co jest kluczowe w przypadku napraw instalacji elektrycznej. Pamiętaj tylko, aby połączenie umieścić w odpowiedniej puszce instalacyjnej lub obudowie, aby zapewnić mu dodatkową ochronę mechaniczną.
