Rozstaw puszek elektrycznych - jak uniknąć błędów? Poradnik

Prawidłowy rozstaw puszek elektrycznych to znacznie więcej niż tylko techniczny detal – to fundament bezpiecznej, funkcjonalnej i estetycznej instalacji w każdym domu czy biurze. Niewłaściwe planowanie może prowadzić do frustracji, problemów z montażem osprzętu, a nawet zagrożeń. Ten artykuł to praktyczny przewodnik, który odpowie na kluczowe pytania: "jak?", "ile?", "gdzie?" i "dlaczego?" w kontekście polskich norm i standardów, pomagając Ci uniknąć kosztownych błędów.

Dlaczego precyzyjny rozstaw puszek to fundament bezpiecznej i estetycznej instalacji?

Rozstaw puszek a bezpieczeństwo: jak uniknąć ryzyka przeciążenia i porażenia?

Precyzyjny rozstaw puszek elektrycznych jest bezpośrednio związany z bezpieczeństwem całej instalacji. Prawidłowe osadzenie puszek, zgodne z zaleceniami, zapewnia odpowiednią przestrzeń dla przewodów i połączeń, minimalizując ryzyko ich uszkodzenia czy przegrzania. Gdy puszki są zbyt blisko siebie lub krzywo osadzone, może dochodzić do naprężenia kabli, co z czasem prowadzi do uszkodzenia izolacji, a w konsekwencji do zwarć, a nawet pożarów.

Ponadto, łatwy dostęp do osprzętu, wynikający z przemyślanego rozplanowania, ułatwia konserwację i ewentualne naprawy. Jeśli instalator ma swobodny dostęp do wnętrza puszki, może bezpieczniej i sprawniej przeprowadzić wszelkie prace, co również przekłada się na ogólny poziom bezpieczeństwa. To nie tylko kwestia estetyki, ale przede wszystkim ochrony przed potencjalnymi zagrożeniami, takimi jak porażenie prądem czy przeciążenie obwodów.

Funkcjonalność na co dzień: dlaczego odpowiednie rozmieszczenie gniazdek i włączników ma znaczenie?

Codzienna funkcjonalność i komfort użytkowania pomieszczeń w dużej mierze zależą od ergonomicznego rozmieszczenia gniazdek i włączników. Kto z nas nie zna frustracji związanej z brakiem wolnego gniazdka w odpowiednim miejscu lub koniecznością używania długich przedłużaczy, które plączą się po podłodze? Prawidłowe zaplanowanie rozstawu i lokalizacji puszek eliminuje te problemy.

Gdy gniazdka są tam, gdzie ich potrzebujemy – przy biurku, łóżku, czy w strefie relaksu – unikamy nieestetycznej plątaniny kabli i zwiększamy bezpieczeństwo, eliminując potknięcia o przedłużacze. Włączniki światła umieszczone na odpowiedniej wysokości i w intuicyjnych miejscach sprawiają, że obsługa oświetlenia staje się naturalna i wygodna dla każdego domownika, niezależnie od wzrostu. To wszystko składa się na płynne i przyjemne doświadczenie korzystania z przestrzeni, bez zbędnych kompromisów.

Estetyka i wykończenie: rola rozstawu w idealnym dopasowaniu ramek osprzętu

Aspekt estetyczny jest często niedoceniany, a ma ogromne znaczenie dla końcowego wyglądu wnętrza. Nawet najdroższy osprzęt elektryczny straci swój urok, jeśli ramki będą odstawać od ściany, a gniazdka lub łączniki będą zamontowane krzywo. Kluczem do profesjonalnego i schludnego wykończenia jest zachowanie standardowego rozstawu osiowego, który wynosi 71 mm.

Nawet minimalne odstępstwa od tego wymiaru mogą prowadzić do poważnych problemów. Ramki wielokrotne, przeznaczone do łączenia kilku gniazdek lub łączników, są projektowane z myślą o tym konkretnym rozstawie. Jeśli puszki są zbyt blisko lub zbyt daleko od siebie, ramka nie będzie pasować idealnie – powstaną nieestetyczne szczeliny, a jej montaż będzie wymagał siły, co może prowadzić do uszkodzenia osprzętu lub samej ściany. Precyzja w tym zakresie gwarantuje, że instalacja będzie wyglądać nienagannie, a ramki idealnie przylegną do powierzchni, tworząc spójną i elegancką całość.

Kluczowy wymiar, który musisz znać: standardowy rozstaw osiowy 71 mm

Jeśli planujesz montaż osprzętu elektrycznego, ten jeden wymiar musisz zapamiętać: 71 milimetrów. To właśnie on decyduje o tym, czy Twoje gniazdka i włączniki będą wyglądać estetycznie i czy w ogóle uda się je prawidłowo zamontować. Poznajmy go bliżej.

Co to jest rozstaw osiowy i dlaczego wynosi dokładnie 71 mm?

Rozstaw osiowy to nic innego jak odległość mierzona między środkami sąsiadujących puszek elektrycznych. Jest to kluczowy parametr, zwłaszcza gdy planujemy montaż ramek wielokrotnych, czyli takich, które łączą dwa, trzy lub więcej mechanizmów (np. dwa gniazdka, gniazdko i włącznik, czy potrójny włącznik światła).

Dlaczego akurat 71 mm? To standard rynkowy, który wykształcił się w Polsce i Europie. Chociaż nie jest to sztywna norma prawna, to powszechnie przyjęta praktyka przez większość producentów osprzętu elektrycznego. Oznacza to, że ramki podwójne, potrójne czy poczwórne są projektowane tak, aby idealnie pasowały do puszek rozmieszczonych właśnie w tej odległości. Według danych DC Smart Home, osiowy rozstaw puszek wynoszący 71 mm jest podstawą dla bezproblemowego montażu ramek wielokrotnych. Dzięki temu, niezależnie od wybranego producenta, masz pewność kompatybilności.

Jak rozstaw 71 mm wpływa na montaż ramek wielokrotnych (podwójnych, potrójnych)?

Wyobraź sobie sytuację, w której kupujesz piękną, designerską ramkę podwójną, a po próbie montażu okazuje się, że puszki są zbyt blisko siebie o milimetr lub dwa, albo wręcz przeciwnie – zbyt daleko. Efekt? Ramka nie pasuje, nie przylega do ściany, a Ty musisz albo szukać niestandardowych rozwiązań, albo godzić się na nieestetyczne szczeliny.

Zachowanie rozstawu 71 mm gwarantuje, że ramki podwójne, potrójne i inne będą pasować idealnie, bez konieczności ich docinania, wyginania czy stosowania siły. Mechanizmy gniazdek czy łączników swobodnie wsuną się w swoje miejsca, a ramka estetycznie przylegnie do ściany. Nawet minimalne odchylenie od tego wymiaru, rzędu 1-2 mm, może uniemożliwić prawidłowy i estetyczny montaż osprzętu, prowadząc do frustracji i konieczności poprawek.

Narzędzia i techniki gwarantujące zachowanie idealnego wymiaru 71 mm

Utrzymanie precyzyjnego rozstawu 71 mm wymaga odpowiednich narzędzi i cierpliwości. Na szczęście istnieją rozwiązania, które znacznie ułatwiają to zadanie. Najważniejsze z nich to specjalne szablony do wiercenia otworów pod puszki. Takie szablony, często wykonane z plastiku lub metalu, posiadają otwory rozmieszczone właśnie w standardowym rozstawie 71 mm, co pozwala na precyzyjne wyznaczenie punktów wiercenia.

Poza szablonem, niezbędna będzie dobra poziomica, aby upewnić się, że puszki są idealnie w poziomie, oraz miarka do weryfikacji odległości. Do wycinania otworów w ścianach murowanych używa się otwornicy o odpowiedniej średnicy – zazwyczaj 65-68 mm dla standardowych puszek o średnicy 60 mm (fi 60). Precyzyjne wiercenie, a następnie staranne osadzenie puszek w zaprawie gipsowej (w przypadku ścian murowanych) lub za pomocą specjalnych uchwytów (w płytach G-K) to klucz do sukcesu. Pamiętaj, że pośpiech jest złym doradcą – każdy milimetr ma znaczenie.

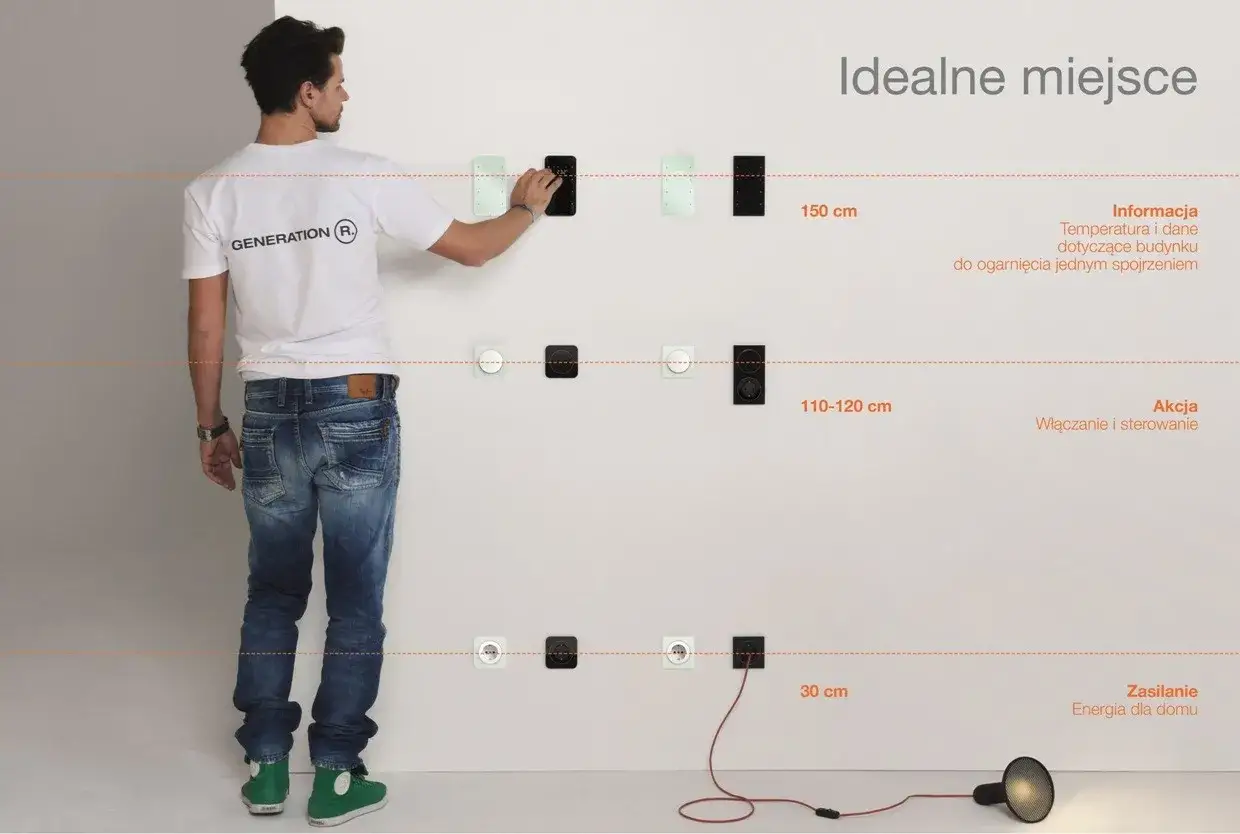

Złote standardy wysokości montażu: gdzie umieścić gniazdka, a gdzie włączniki?

Poza rozstawem osiowym, niezwykle istotna jest wysokość montażu gniazdek i włączników. Chociaż nie ma tu sztywnych przepisów normatywnych, wypracowane przez lata "złote standardy" znacząco wpływają na komfort i bezpieczeństwo użytkowania instalacji elektrycznej w każdym pomieszczeniu.

Gniazdka wtykowe: optymalna wysokość (30 cm) dla wygody i bezpieczeństwa

Dla gniazdek ogólnego użytku, montowanych w pokojach, sypialniach czy salonach, za optymalną uznaje się wysokość około 30 cm od gotowej podłogi. Dlaczego akurat tyle? Jest to wysokość, która zapewnia wygodny dostęp do gniazdek, jednocześnie pozwalając na estetyczne ukrycie podłączonych kabli za meblami, takimi jak szafki, komody czy kanapy. Dzięki temu wnętrze wygląda schludnie, a kable nie plączą się po podłodze, co zwiększa bezpieczeństwo i minimalizuje ryzyko potknięcia.

Ta wysokość jest również praktyczna w kontekście sprzątania – gniazdka nie są zbyt nisko, aby utrudniać odkurzanie czy mycie podłóg, a jednocześnie są łatwo dostępne, gdy trzeba podłączyć odkurzacz czy ładowarkę.

Łączniki oświetleniowe: na jakiej wysokości (110-140 cm) montować je najwygodniej?

W przypadku łączników światła, czyli popularnych włączników, ergonomia jest kluczowa. Zalecana wysokość montażu mieści się w przedziale od 110 do 140 cm od gotowej podłogi. Ten zakres jest komfortowy dla większości dorosłych osób, umożliwiając łatwe włączanie i wyłączanie światła bez konieczności schylania się czy wyciągania ręki zbyt wysoko.

Dodatkowo, ta wysokość jest często dostępna również dla dzieci, co pozwala im na samodzielne korzystanie z oświetlenia. Umieszczenie łączników na tej wysokości sprawia, że są one intuicyjne w obsłudze i harmonijnie wpisują się w przestrzeń, nie dominując jej wizualnie.

Czy istnieją wyjątki od reguły? Kiedy warto dostosować standardową wysokość?

Chociaż "złote standardy" są bardzo pomocne, istnieją sytuacje, w których warto, a nawet trzeba, dostosować standardowe wysokości montażu. Projektując instalację, zawsze należy wziąć pod uwagę indywidualne potrzeby i specyfikę pomieszczenia:

• Montaż gniazdek za telewizorem wiszącym na ścianie: W tym przypadku gniazdka powinny być zamontowane na wysokości, na której będzie znajdował się telewizor, tak aby były całkowicie ukryte za ekranem i nie było widać żadnych kabli.
• Gniazdka przy łóżku w sypialni: Często montuje się je na wysokości stolika nocnego (np. 60-70 cm), aby wygodnie podłączyć ładowarkę do telefonu, lampkę nocną czy inne urządzenia.
• Specjalne potrzeby osób niepełnosprawnych: W takich przypadkach należy dostosować wysokość gniazdek i łączników do wymagań dostępności, często obniżając je do poziomu łatwo dostępnego z pozycji siedzącej.
• Specyficzne wymagania projektowe lub meblowe: Czasami projekt wnętrza wymaga niestandardowych rozwiązań, np. gniazdek w podłodze (tzw. gniazda podłogowe), gniazdek wysuwanych z blatu kuchennego czy zintegrowanych z meblami. W takich sytuacjach standardowe wysokości nie mają zastosowania.

Tabela: Zalecane wysokości montażu osprzętu elektrycznego

Rozstaw puszek w kuchni – sercu domu. Jak to zrobić z głową?

Kuchnia to bez wątpienia jedno z najbardziej wymagających pomieszczeń pod względem instalacji elektrycznej. Liczba urządzeń, obecność wody i specyfika pracy sprawiają, że planowanie rozmieszczenia puszek musi być przemyślane i zgodne z zasadami bezpieczeństwa. To tutaj funkcjonalność spotyka się z estetyką, a każdy szczegół ma znaczenie.

Gniazdka nad blatem roboczym: zalecane wysokości i odległości

Gniazdka nad blatem roboczym to podstawa komfortowej pracy w kuchni. Zalecana wysokość ich montażu to 15-20 cm nad powierzchnią blatu. Dzięki temu są łatwo dostępne do podłączenia drobnego sprzętu AGD, takiego jak czajnik elektryczny, toster, ekspres do kawy czy blender, a jednocześnie nie przeszkadzają w codziennych czynnościach. Bardzo ważne jest zaplanowanie odpowiedniej liczby gniazdek – często zaleca się co najmniej 3-4 gniazdka na każdy metr bieżący blatu, aby uniknąć konieczności używania przedłużaczy.

Pamiętaj, aby gniazdka te były rozmieszczone równomiernie i w miejscach, gdzie faktycznie będziesz korzystać z urządzeń, np. w pobliżu strefy przygotowywania posiłków czy kącika kawowego.

Bezpieczna odległość od zlewu: absolutne minimum, którego nie wolno przekroczyć

W kuchni, podobnie jak w łazience, woda i prąd to połączenie, które wymaga szczególnej ostrożności. Absolutnym minimum, którego nie wolno przekroczyć, jest 60 cm odległości gniazdek od zlewozmywaka. Jest to kluczowe dla bezpieczeństwa i minimalizuje ryzyko kontaktu wody z instalacją elektryczną, co mogłoby prowadzić do zwarcia lub porażenia prądem. Ta zasada dotyczy zarówno gniazdek montowanych nad blatem, jak i tych pod nim. Zawsze dąż do tego, aby zachować jak największy bezpieczny dystans od źródeł wody.

Planowanie gniazd dla sprzętu AGD (lodówka, piekarnik, zmywarka)

Planowanie gniazd dla dużego sprzętu AGD wymaga strategicznego myślenia. Piekarnik, płyta indukcyjna, zmywarka czy lodówka to urządzenia o dużej mocy, które często wymagają dedykowanych obwodów elektrycznych. Gniazda dla tych urządzeń muszą być umieszczone w taki sposób, aby były dostępne, ale jednocześnie ukryte, gdy sprzęt jest już zamontowany.

Dla lodówki gniazdo często umieszcza się za nią, na wysokości około 30-50 cm od podłogi. Dla zmywarki gniazdo zazwyczaj montuje się w szafce pod zlewem lub w sąsiedniej szafce, na wysokości około 30-40 cm od podłogi, tak aby było dostępne po wyjęciu szuflady, ale nie kolidowało z syfonem czy wężami. Piekarnik i płyta indukcyjna również wymagają odpowiedniego zasilania, często z oddzielnych obwodów, a ich gniazda są zazwyczaj umieszczane za sprzętem lub w sąsiedniej szafce, na wysokości umożliwiającej podłączenie. Dokładne zaplanowanie tych punktów już na etapie projektu kuchni jest kluczowe, aby uniknąć problemów podczas montażu sprzętu.

Instalacja w łazience: strefy ochronne i specjalne wymagania

Łazienka to pomieszczenie o podwyższonej wilgotności, co czyni ją miejscem szczególnie wymagającym pod względem instalacji elektrycznej. Aby zapewnić maksymalne bezpieczeństwo, stosuje się tu koncepcję stref ochronnych, które precyzyjnie określają, jaki osprzęt i w jakiej odległości od źródeł wody może być montowany.

Minimalna odległość puszek od wanny i prysznica (strefa 2)

Zgodnie z normą PN-IEC 60364, łazienka jest podzielona na strefy ochronne: 0, 1, 2 i 3. Strefa 0 to wnętrze wanny lub brodzika. Strefa 1 to obszar bezpośrednio nad wanną lub brodzikiem do wysokości 225 cm. W tych strefach nie wolno montować żadnych gniazdek ani łączników, a jedynie specjalne oprawy oświetleniowe o bardzo wysokiej klasie szczelności.

Strefa 2 to obszar rozciągający się 60 cm od zewnętrznej krawędzi wanny lub brodzika, również do wysokości 225 cm. W tej strefie dopuszcza się montaż gniazdek i łączników, ale muszą one spełniać specjalne wymogi. Minimalna odległość puszek od wanny i prysznica, aby w ogóle móc rozważyć montaż osprzętu, to właśnie te 60 cm. Jest to absolutne minimum, które ma chronić przed bezpośrednim kontaktem z wodą.

Wymogi dotyczące szczelności: kiedy stosować puszki i osprzęt IP44?

Co oznacza IP44? Pierwsza cyfra "4" to ochrona przed ciałami stałymi o średnicy powyżej 1 mm, a druga cyfra "4" to ochrona przed bryzgami wody z dowolnego kierunku. Stosowanie osprzętu o niższej klasie IP w tych obszarach jest niedopuszczalne i stanowi poważne zagrożenie dla bezpieczeństwa użytkowników.

Gniazdka przy umywalce i do pralki – praktyczne wskazówki montażowe

Gniazdka przy umywalce, przeznaczone do podłączenia suszarki, golarki czy ładowarki do szczoteczki elektrycznej, powinny być montowane poza Strefą 2, czyli co najmniej 60 cm od krawędzi umywalki, lub jeśli to niemożliwe, muszą mieć klasę IP44. Zazwyczaj umieszcza się je na wysokości około 110-120 cm od podłogi, obok lustra.

Gniazdko do pralki często montuje się na dedykowanym obwodzie, ze względu na dużą moc tego urządzenia. Optymalna wysokość to około 100-120 cm od podłogi, co ułatwia podłączenie pralki i zapewnia wygodny dostęp do gniazdka bez konieczności schylania się. Pamiętaj, aby zawsze sprawdzić instrukcję producenta pralki, ponieważ niektóre modele mogą mieć specyficzne wymagania dotyczące lokalizacji gniazda.

Rodzaje puszek a technika montażu: co musisz wiedzieć przed wierceniem?

Wybór odpowiedniego typu puszki elektrycznej to kluczowy etap planowania instalacji, który zależy od rodzaju ściany i specyfiki montowanego osprzętu. Zrozumienie różnic między nimi pozwoli Ci uniknąć problemów i zapewnić trwałość oraz estetykę całej instalacji.

Puszki do ścian murowanych vs. puszki do płyt gipsowo-kartonowych (G-K)

Podstawowy podział puszek dotyczy materiału, z którego wykonana jest ściana. Puszki do ścian murowanych (cegła, beton, pustak) to zazwyczaj sztywne, okrągłe lub kwadratowe elementy, które osadza się w wywierconych otworach za pomocą zaprawy gipsowej. Charakteryzują się solidną konstrukcją i brakiem ruchomych elementów mocujących.

Z kolei puszki do płyt gipsowo-kartonowych (G-K) są zaprojektowane specjalnie do montażu w pustych przestrzeniach za płytą. Posiadają specjalne "pazurki" lub uchwyty, które po dokręceniu śrub rozszerzają się i mocno trzymają puszkę do płyty g-k od wewnętrznej strony. Są one lżejsze i często mają dodatkowe uszczelki, aby zapobiec przedostawaniu się powietrza. Ważne jest, aby zawsze używać puszek przeznaczonych do danego typu ściany, gdyż ich konstrukcja jest dostosowana do specyfiki montażu.

Puszki standardowe (płytkie) czy pogłębiane? Kiedy potrzebujesz więcej miejsca?

Puszki elektryczne różnią się również głębokością, co ma znaczenie dla ilości miejsca dostępnego wewnątrz. Standardowe puszki, często o głębokości około 40 mm, są wystarczające do montażu pojedynczych gniazdek czy prostych łączników, gdzie liczba przewodów jest ograniczona.

Jednak w wielu przypadkach potrzebne są puszki pogłębiane, o głębokości np. 60 mm. Kiedy je stosować? Przede wszystkim, gdy mamy do czynienia z większą liczbą przewodów, np. przy rozgałęzieniach instalacji. Są one również niezbędne przy montażu modułów smart home, ściemniaczy, termostatów, zegarów sterujących czy innych zaawansowanych elementów, które wymagają więcej miejsca na swoje komponenty. Puszki pogłębiane zapewniają komfort pracy i bezpieczeństwo, zapobiegając upychaniu przewodów i przegrzewaniu się elementów.

Puszki szeregowe – gotowe rozwiązanie dla ramek wielokrotnych

Puszki szeregowe, nazywane często "bliźniakami" lub puszkami z łącznikami, to bardzo praktyczne rozwiązanie, które znacznie ułatwia montaż ramek wielokrotnych. Są to puszki, które są fabrycznie połączone ze sobą w odpowiednim rozstawie (najczęściej 71 mm) lub posiadają specjalny system umożliwiający ich łatwe i precyzyjne łączenie w szereg.

Ich główną zaletą jest to, że eliminują konieczność ręcznego mierzenia i wiercenia wielu otworów z idealnym rozstawem. Wystarczy wyciąć jeden podłużny otwór lub kilka otworów w odpowiednich miejscach, a następnie osadzić połączone już puszki. To rozwiązanie gwarantuje zachowanie idealnego rozstawu 71 mm, co jest kluczowe dla estetycznego i bezproblemowego montażu ramek podwójnych, potrójnych i innych. To oszczędność czasu i pewność precyzji, szczególnie dla osób, które nie mają dużego doświadczenia w pracach instalacyjnych.

Najczęstsze błędy przy montażu puszek i jak ich uniknąć?

Nawet doświadczonym instalatorom zdarzają się błędy, a co dopiero osobom, które wykonują instalację po raz pierwszy. Znajomość najczęstszych pułapek pozwala ich unikać, oszczędzając czas, pieniądze i nerwy. Przyjrzyjmy się typowym błędom i sposobom na ich eliminację.

Błąd nr 1: Niewłaściwy rozstaw osiowy i problem z montażem ramki

To chyba najczęstszy i najbardziej frustrujący błąd. Jak już wielokrotnie podkreślałem, krytyczne znaczenie ma rozstaw 71 mm. Jeśli puszki zostaną osadzone zbyt blisko lub zbyt daleko od siebie, ramka wielokrotna po prostu nie będzie pasować. Konsekwencje to nieestetyczne szczeliny, niemożność prawidłowego zamocowania osprzętu, a w skrajnych przypadkach – konieczność kucia i ponownego osadzania puszek.

Jak tego uniknąć? Zawsze używaj szablonów do wiercenia otworów. Są one tanie i dostępne w każdym sklepie budowlanym. Poza tym, dokładnie mierz odległości i weryfikuj je poziomicą z wbudowaną miarką. Lepiej poświęcić kilka dodatkowych minut na precyzyjne wyznaczenie punktów, niż później borykać się z problemami estetycznymi i funkcjonalnymi.

Błąd nr 2: Zbyt płytkie lub zbyt głębokie osadzenie puszki w ścianie

Puszka elektryczna powinna być osadzona idealnie równo z powierzchnią gotowej ściany (po tynkowaniu, gipsowaniu czy położeniu płytek). Jeśli puszka jest osadzona zbyt płytko, będzie wystawać poza lico ściany. Spowoduje to, że ramka osprzętu nie będzie do niej przylegać, tworząc nieestetyczną szczelinę i uniemożliwiając stabilny montaż.

Z kolei zbyt głębokie osadzenie puszki również jest problemem. Mechanizmy gniazdek i łączników mogą nie dosięgnąć do jej krawędzi, a śruby mocujące będą niewystarczająco długie. W obu przypadkach montaż osprzętu będzie utrudniony, a efekt końcowy będzie daleki od profesjonalnego.

Rozwiązanie: Podczas osadzania puszek w zaprawie gipsowej, regularnie sprawdzaj ich głębokość za pomocą poziomicy lub długiej listwy, przykładając ją do powierzchni ściany. Puszka powinna być równo z licem ściany, a w przypadku ścian tynkowanych – równo z przyszłym licem tynku.

Przeczytaj również: Bufor ciepła do pieca - czy to klucz do oszczędności i komfortu?

Błąd nr 3: Brak zachowania pionu i poziomu – jak poziomica ratuje sytuację?

Krzywo zamontowane puszki to koszmar każdego, kto dba o estetykę. Nawet jeśli rozstaw osiowy będzie idealny, ale puszki będą przekrzywione względem pionu lub poziomu, cały osprzęt (gniazdka, łączniki) również będzie zamontowany krzywo. To razi w oczy i psuje ogólne wrażenie z instalacji.

Jak tego uniknąć? Poziomica to Twój najlepszy przyjaciel podczas montażu puszek. Po wywierceniu otworów i przed osadzeniem puszek, zawsze sprawdzaj ich pion i poziom. Jeśli montujesz kilka puszek w szeregu, użyj dłuższej poziomicy, aby upewnić się, że wszystkie są w jednej linii. Pamiętaj, że precyzja w tym zakresie to podstawa profesjonalnego wyglądu i funkcjonalności całej instalacji elektrycznej.
