Bufor ciepła potrafi uporządkować pracę kotła, ale tylko wtedy, gdy jest wpięty poprawnie. W praktyce liczy się nie sam zbiornik, lecz sposób prowadzenia zasilania, powrotu, ochrony temperatury powrotnej i zabezpieczeń kotłowni. Poniżej rozbieram schemat podłączenia bufora do kotła c.o. na czynniki pierwsze: od najprostszych wariantów hydraulicznych po błędy, które najczęściej psują efekt.
Najważniejsze informacje w skrócie
- Bufor nie jest tylko „dodatkowym zbiornikiem” - działa jak magazyn energii i często także jak sprzęgło hydrauliczne.
- Najczęściej zasilanie idzie górą, a powrót dołem - to pozwala wykorzystać warstwowanie temperatury.
- Powrót do kotła trzeba chronić przed zbyt niską temperaturą - inaczej rośnie ryzyko korozji niskotemperaturowej.
- Dobór pojemności zaczyna się od mocy kotła - dla kotłów na paliwo stałe często przyjmuje się orientacyjnie 50 l na 1 kW.
- Układ otwarty i zamknięty nie są zamienne - decyzja zależy od kotła, projektu i zabezpieczeń przewidzianych przez producenta.
- Bez odpowietrzenia, spustu i izolacji nawet dobry schemat będzie działał gorzej, niż powinien.
Jak czytać układ buforowy bez zgadywania
Najpierw rozdzielam instalację na dwa obiegi. Pierwszy to obieg ładowania, czyli droga, którą kocioł przekazuje ciepło do bufora. Drugi to obieg rozładowania, czyli moment, w którym instalacja grzewcza pobiera energię ze zbiornika. Taki układ buforowy nie służy do „trzymania wody w kółko”, tylko do odseparowania pracy źródła ciepła od chwilowego zapotrzebowania domu.
Właśnie dlatego bufor często działa jak sprzęgło hydrauliczne. To pojęcie oznacza punkt, który pozwala rozdzielić przepływy po stronie kotła i po stronie odbiorników, tak żeby pompy nie „walczyły” ze sobą. Ciepła woda gromadzi się u góry zbiornika, chłodniejsza zostaje niżej, więc zasilanie i powrót muszą być podłączone zgodnie z tą logiką, a nie „jak najwygodniej pod ręką”.
Obieg ładowania
Po stronie kotła interesuje mnie przede wszystkim szybkie i stabilne dogrzanie bufora. Zasilanie z kotła trafia zwykle do górnego króćca zbiornika, a powrót wraca z jego dolnej części. Dzięki temu nie mieszam całego zasobu wody od razu, tylko buduję warstwy temperatury, które później dają realną rezerwę ciepła.
Obieg rozładowania
Po stronie instalacji pobór idzie z góry bufora, bo tam znajduje się najcieplejsza woda. Powrót z grzejników albo podłogówki wraca do dołu zbiornika. To brzmi prosto, ale w praktyce właśnie na tym etapie najłatwiej popełnić błąd i odwrócić logikę układu. Kiedy to już uporządkujemy, można przejść do wyboru samego wariantu połączenia.
Który schemat podłączenia wybrać
Nie ma jednego układu, który pasuje do każdej kotłowni. Ja zawsze zaczynam od pytania: czy bufor ma być tylko magazynem energii, czy ma też rozdzielać przepływy między kilkoma obiegami? Dopiero potem wybieram wariant szeregowy, równoległy albo układ z dodatkowymi mieszaczami.
| Wariant | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Równoległy | Gdy są różne obiegi grzewcze, np. grzejniki i podłogówka | Bufor pracuje jak sprzęgło hydrauliczne i stabilizuje przepływy | Wymaga dobrego zrównoważenia pomp i poprawnej regulacji |
| Szeregowy na powrocie | Gdy instalacja jest prostsza i nie potrzebuje osobnej pompy obiegowej | Mniej armatury i prostszy montaż | Trzeba zapewnić minimalną cyrkulację, zwykle z zaworem przelewowym lub mieszającym |
| Układ otwarty | Gdy kocioł albo projekt instalacji wymaga otwartego zabezpieczenia | Łatwiejsza ochrona przed wzrostem ciśnienia i przegrzaniem | Otwarte naczynie wzbiorcze, poprawne prowadzenie rur bezpieczeństwa i brak zaworów odcinających na tych odcinkach |
| Układ zamknięty | Gdy producent kotła dopuszcza taką pracę i przewidziano pełne zabezpieczenia | Większa elastyczność i wygoda integracji z resztą instalacji | Obowiązkowe naczynie przeponowe, zawór bezpieczeństwa i często dodatkowe zabezpieczenie chłodzące |
W dobrze zaprojektowanej kotłowni bufor nie jest przypadkowym dodatkiem, tylko elementem, który porządkuje hydraulikę całego układu. Gdy wybór wariantu jest już jasny, dopiero wtedy ma sens kompletowanie zabezpieczeń.
Jakie elementy zabezpieczające są naprawdę potrzebne
Na schematach koncepcyjnych często widać sam zbiornik i dwie pompy, ale w realnej instalacji to za mało. W praktyce zwracam uwagę na zestaw elementów, które chronią kocioł, ułatwiają serwis i pozwalają instalacji działać bez nerwowych niespodzianek.
| Element | Po co jest | Gdzie montuję go najczęściej |
|---|---|---|
| Zawór bezpieczeństwa | Chroni układ przed nadmiernym wzrostem ciśnienia | Jak najbliżej kotła, zgodnie z instrukcją urządzenia |
| Naczynie wzbiorcze lub przeponowe | Kompensuje zmianę objętości wody podczas grzania | W układzie otwartym lub zamkniętym, zależnie od rozwiązania |
| Zawór termostatyczny lub mieszający | Podnosi temperaturę powrotu i chroni kocioł przed zbyt zimnym powrotem | Na powrocie do kotła lub w grupie ładującej bufor |
| Pompa ładująca | Wymusza przepływ między kotłem a buforem | W obiegu ładowania, zwykle tak, by obsługiwać najkrótszą i najbardziej kontrolowaną drogę |
| Filtr siatkowy | Wyłapuje osady i zabezpiecza pompę oraz armaturę | Na powrocie, przed wrażliwymi elementami |
| Zawór zwrotny | Zapobiega niepożądanej cyrkulacji po wyłączeniu pompy | W miejscach, gdzie może pojawić się przepływ grawitacyjny lub cofka |
| Odpowietrznik i zawór spustowy | Ułatwiają odpowietrzanie i opróżnianie instalacji | Odpowietrzenie w najwyższych punktach, spust w najniższym |
| Izolacja rur i zbiornika | Ogranicza straty ciepła | Na całym odcinku, szczególnie w kotłowni i strefach nieogrzewanych |
Najbardziej niedoceniany jest zwykle nie sam zawór bezpieczeństwa, tylko ochrona powrotu. Jeśli powrót do kotła jest za zimny, instalacja wygląda poprawnie na papierze, ale w praktyce szybciej niszczy urządzenie. To właśnie prowadzi do pytania o dobór pojemności i średnic.
Jak dobrać pojemność bufora i średnice rur
Przy kotłach na paliwo stałe najczęściej wychodzę od prostej zasady: około 50 l pojemności bufora na 1 kW mocy kotła. To nie jest magiczny wzór na każdy przypadek, ale bardzo sensowny punkt startowy. Dla kotła 15 kW daje to około 750 l, dla 20 kW około 1000 l, a dla 30 kW już około 1500 l.
| Moc kotła | Orientacyjna pojemność bufora | Co to zwykle oznacza w praktyce |
|---|---|---|
| 15 kW | 750 l | Mała lub średnia kotłownia z jednym obiegiem grzewczym |
| 20 kW | 1000 l | Najczęściej rozsądny punkt wyjścia dla domu jednorodzinnego |
| 25 kW | 1250 l | Większy dom, większa bezwładność instalacji lub wyższe zapotrzebowanie |
| 30 kW | 1500 l | Układ, w którym bufor ma realnie przejąć nadwyżki ciepła z mocnego źródła |
Średnice rur dobieram ostrożnie, bo zbyt wąski przewód szybko zabija sens całego układu. Między kotłem a buforem nie zwężam instalacji poniżej króćców kotła, a przy mocniejszych źródłach i dłuższych odcinkach nie boję się większych średnic niż w samych obiegach grzejnikowych. Dla większych mocy spotyka się rozwiązania rzędu 5/4 cala, a przy bardziej wymagających układach także 6/4 cala, ale zawsze decyduje dokumentacja kotła i opory całego obiegu.
W tej sekcji ważny jest jeszcze jeden detal: spust i odpowietrzenie. Najniższy punkt instalacji powinien pozwalać na odwodnienie, a najwyższe miejsca muszą dać się skutecznie odpowietrzyć. Bez tego serwis i pierwsze uruchomienie zamieniają się w błądzenie po omacku. Gdy te liczby się zgadzają, zostają już tylko błędy wykonawcze, które najłatwiej wszystko psują.
Najczęstsze błędy przy montażu, które potem kosztują najwięcej
Widziałem instalacje, które wyglądały profesjonalnie z daleka, a po sezonie wymagały poprawki. Prawie zawsze winny był jeden z kilku powtarzalnych błędów.
- Zamiana górnego i dolnego przyłącza - bufor przestaje wtedy pracować warstwowo i traci sporą część swojej skuteczności.
- Brak ochrony powrotu kotła - powrót robi się za zimny, pojawia się korozja niskotemperaturowa i mokry osad w komorze spalania.
- Za mała pojemność zbiornika - kocioł ładuje bufor, ale ten zbyt szybko się napełnia i nie przejmuje nadwyżek ciepła.
- Zbyt wąskie rury - rosną opory, pompa pracuje ciężej, a ładowanie bufora staje się nierówne.
- Brak zaworu zwrotnego lub przelewowego - pojawiają się niekontrolowane przepływy i niepotrzebne wychładzanie instalacji.
- Brak izolacji na rurach - ciepło ucieka po drodze, zwłaszcza gdy kotłownia nie jest ogrzewana.
- Brak zaworu spustowego w odpowiednim miejscu - przy serwisie i płukaniu instalacji traci się czas, a czasem też cierpliwość.
- Wpięcie układu zamkniętego bez pełnych zabezpieczeń - to już nie jest drobna wada, tylko ryzyko dla całej kotłowni.
Najprostsza zasada brzmi: jeśli coś w hydraulice ma „jakoś działać”, to zwykle właśnie tam pojawi się problem. Żeby zamknąć temat praktycznie, pokazuję jeszcze dwa najczęstsze scenariusze montażowe, z którymi naprawdę się pracuje.

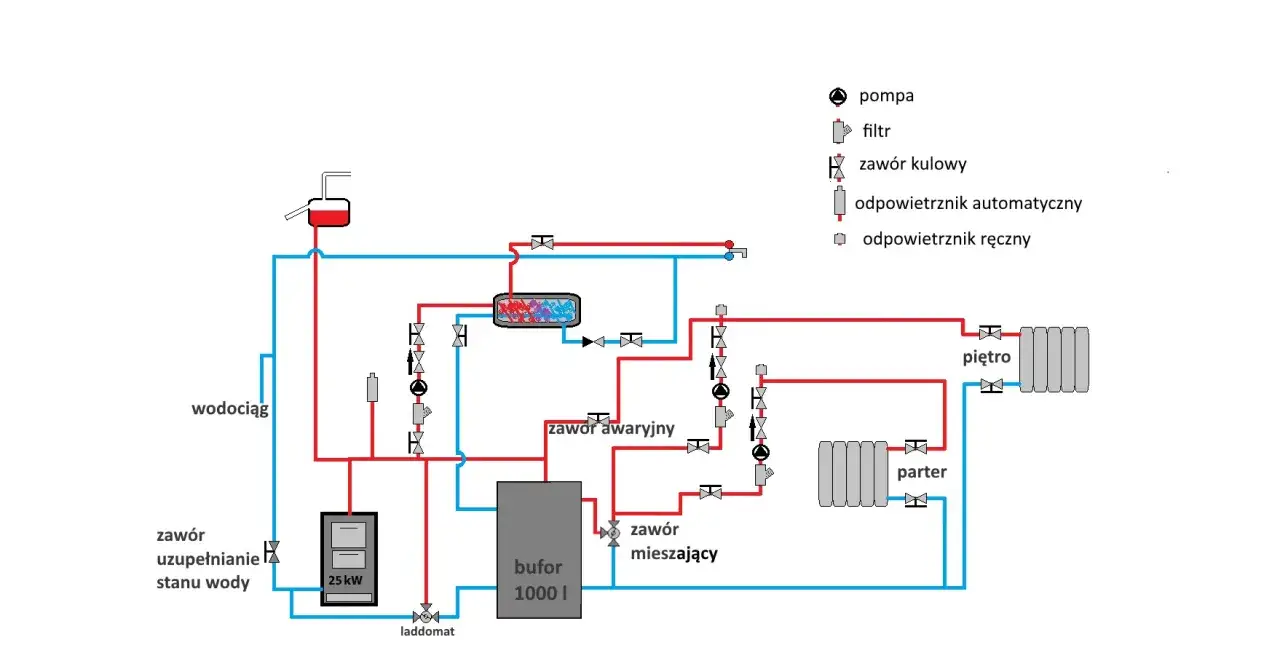

Jak wygląda poprawny układ w praktyce
W rzeczywistych realizacjach nie rysuję schematu od zera za każdym razem. Zamiast tego składam instalację z kilku sprawdzonych reguł i dopiero potem dopasowuję ją do kotła, budynku oraz sposobu ogrzewania. To oszczędza błędów już na etapie projektu.

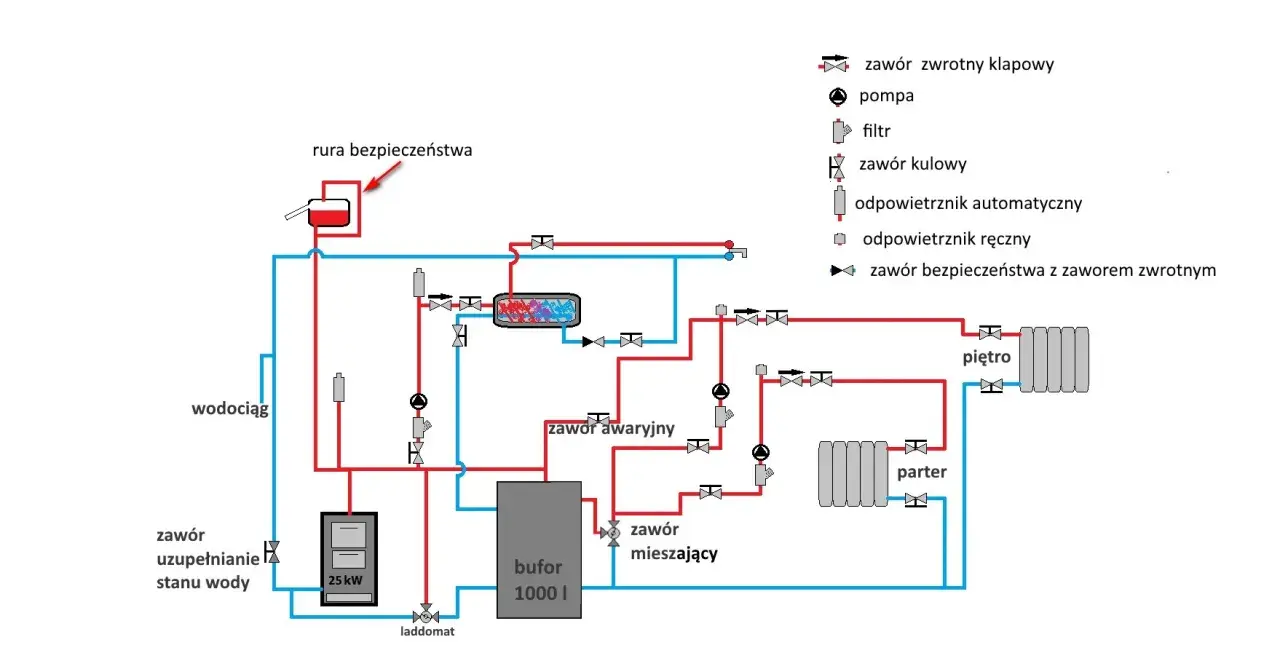

Układ otwarty
Jeśli kocioł wymaga pracy w układzie otwartym albo producent przewidział właśnie takie rozwiązanie, naczynie wzbiorcze montuję jako najwyższy punkt instalacji. Rury bezpieczeństwa prowadzę możliwie prosto, bez zaworów odcinających i bez zbędnych przewężeń. Bufor w takim układzie współpracuje z kotłem, ale nie może zaburzać naturalnego zabezpieczenia przed przegrzaniem.
W tym wariancie szczególnie pilnuję grawitacyjnej drogi awaryjnej. To nie jest ozdoba schematu, tylko realna rezerwa bezpieczeństwa, gdy pompa przestaje pracować lub zaniknie zasilanie.
Przeczytaj również: Łącznik schodowy vs krzyżowy - Jak sterować światłem z wielu miejsc?
Układ zamknięty
Jeżeli kocioł i bufor są dopuszczone do pracy w układzie zamkniętym, dokładam naczynie przeponowe, zawór bezpieczeństwa i - jeśli instrukcja tego wymaga - zawór schładzający lub równoważne zabezpieczenie. W takim systemie szczególnie ważna jest temperatura powrotu: nie pozwalam, by spadała zbyt nisko, bo to skraca żywotność kotła.
Przy dwóch obiegach grzewczych, na przykład grzejnikach i podłogówce, podłogówkę prowadzę przez mieszacz. Ogrzewanie podłogowe potrzebuje niższej temperatury niż grzejniki, więc bez mieszania można łatwo przegrzać posadzkę albo rozjechać regulację całego domu.
Jeżeli chcesz mieć zapamiętaną jedną rzecz z całego artykułu, niech to będzie ta: bufor nie ma „siedzieć obok kotła”, tylko współpracować z nim w dobrze przemyślanym układzie hydraulicznym. Zanim jednak zasypiesz wszystko izolacją, warto zrobić krótki przegląd uruchomieniowy.
Co sprawdzić przed uruchomieniem i po pierwszych godzinach pracy
Przed pierwszym startem sprawdzam instalację bardzo prosto, ale bez skrótów. To moment, w którym da się jeszcze wyłapać błędy bez rozbierania połowy kotłowni.
- Kierunek przepływu - zasilanie, powrót, zawory zwrotne i pompy muszą być ustawione zgodnie ze schematem.
- Szczelność połączeń - kontroluję wszystkie gwinty, śrubunki i króćce po napełnieniu instalacji.
- Odpowietrzenie - najwyższe punkty układu mają być wolne od powietrza, inaczej pompa zacznie hałasować i tracić wydajność.
- Działanie zaworu bezpieczeństwa - testuję go zgodnie z instrukcją producenta, bo to nie jest element „na wszelki wypadek”, tylko kluczowy zabezpieczający.
- Temperatura powrotu - obserwuję, czy kocioł nie dostaje za zimnej wody i czy zawór mieszający pracuje stabilnie.
- Izolacja rur - po uruchomieniu nie zostawiam gołych odcinków, bo tam ciepło ucieka najszybciej.
- Zachowanie po zaniku zasilania - sprawdzam, czy układ zachowuje bezpieczny przepływ i nie wchodzi w stan niekontrolowanego przegrzewania.
Dobrze zrobiony bufor daje kotłowni spokój: mniej taktowania, lepsze wykorzystanie ciepła i prostsze zarządzanie instalacją. Źle wpięty staje się tylko dużym, drogim zbiornikiem, który nie rozwiązuje żadnego problemu. Właśnie dlatego przed montażem warto sprawdzić nie tylko sam rysunek, ale też temperaturę powrotu, zabezpieczenia, średnice i możliwość późniejszego spustu lub serwisu.
