Podłogówka i grzejniki na jednym obiegu - Jak to działa?

Łączenie ogrzewania podłogowego z grzejnikami ma sens, ale tylko wtedy, gdy instalacja jest policzona jak system o dwóch różnych wymaganiach cieplnych. Układ określany potocznie jako podłogówka i grzejniki na jednym obiegu potrafi działać wygodnie i oszczędnie, jednak bez właściwego mieszania temperatur, równoważenia przepływów i sensownego sterowania szybko zaczyna sprawiać kłopoty. W tym tekście pokazuję, kiedy takie rozwiązanie jest rozsądne, jak powinien wyglądać schemat, jakie nastawy przyjąć i gdzie najczęściej popełnia się błędy.

Jak działa instalacja mieszana w praktyce

W dobrze zaprojektowanym układzie źródło ciepła zasila jeden system hydrauliczny, ale końcowe odbiorniki pracują już na różnych parametrach. Grzejniki zwykle potrzebują wyższej temperatury wody, natomiast ogrzewanie podłogowe musi dostać wodę chłodniejszą, bo inaczej podłoga zacznie oddawać ciepło zbyt agresywnie, a komfort spadnie zamiast wzrosnąć.

Ja patrzę na to tak: nie chodzi o to, żeby wszystko dostało identyczną wodę, tylko żeby każdy obieg dostał taką temperaturę i taki przepływ, jakiego naprawdę potrzebuje. Dlatego w praktyce pojawia się zawór mieszający, czasem osobna pompa dla podłogówki, a w większych układach także sprzęgło hydrauliczne lub rozdzielenie stref. To właśnie od tej logiki zależy, czy instalacja będzie stabilna, czy zacznie walczyć sama ze sobą.

To rozróżnienie jest ważne, bo dopiero po jego zrozumieniu można sensownie ocenić, czy jeden układ ma szansę działać bez kompromisów. A to prowadzi do najważniejszego pytania: kiedy taki kompromis jest rozsądny, a kiedy tylko udaje oszczędność.

Kiedy taki układ ma sens, a kiedy lepiej go rozdzielić

Najczęściej spotykam dwa scenariusze. Pierwszy to modernizacja starszego domu, w którym część pomieszczeń zostaje na grzejnikach, a w wybranych strefach dochodzi podłogówka, zwykle w łazience, kuchni lub salonie. Drugi to nowy dom, w którym inwestor chce połączyć komfort ciepłej podłogi z szybką reakcją grzejników w wybranych pokojach. W obu przypadkach to może zadziałać, ale pod warunkiem, że projekt uwzględnia temperaturę źródła ciepła i charakter budynku.

Wytyczne projektowe i instrukcje producentów systemów podłogowych zwykle trzymają się limitu 29°C temperatury powierzchni podłogi, a w łazienkach dopuszczają wyższe wartości, najczęściej 33-35°C. To dobry punkt odniesienia, bo pokazuje, że podłoga nie może być traktowana jak zwykły grzejnik na ścianie. Jeśli źródło ciepła pracuje wysoko, a mieszanie jest zrobione byle jak, posadzka szybko przestaje być komfortowa.

Gdybym miał uprościć decyzję, powiedziałbym tak: jeśli da się zaprojektować budynek na możliwie niską temperaturę zasilania, robi się to łatwiej i taniej w eksploatacji. Jeśli nie, mieszany układ nadal ma sens, ale trzeba go potraktować jako instalację kompromisową, a nie prosty sposób na wszystko naraz. Skoro to już widać, warto przejść do tego, co powinno znaleźć się w samym schemacie.

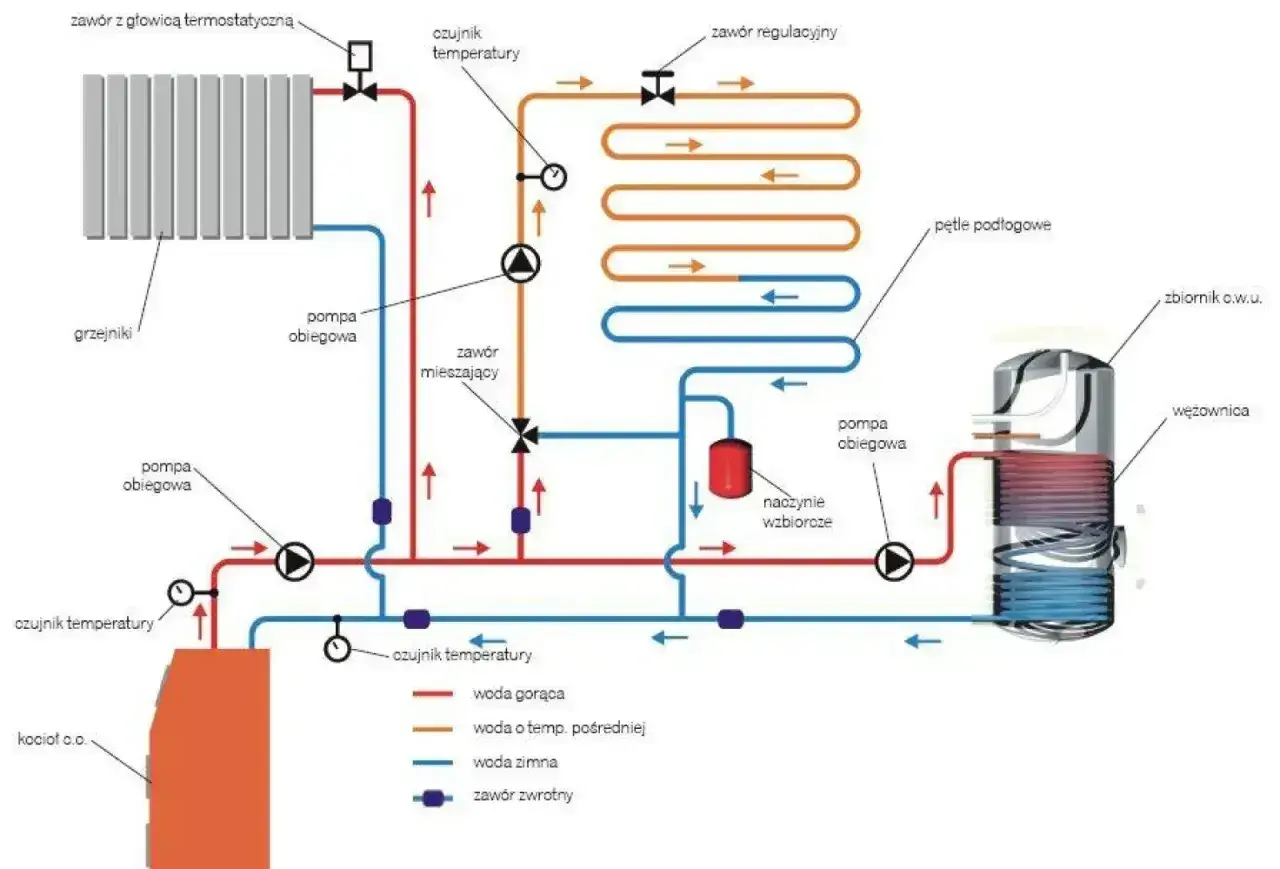

Co musi być w schemacie, żeby obie strefy działały równo

W poprawnym schemacie nie wystarczy sam trójnik i dodatkowa rurka. Potrzebujesz kilku elementów, które razem pilnują temperatury, przepływu i stabilności pracy całego układu. To właśnie ten fragment najczęściej odróżnia instalację działającą jakoś od instalacji, która działa przewidywalnie przez lata.

• Zawór mieszający - obniża temperaturę wody trafiającej do podłogówki. W małych układach bywa termostatyczny, w bardziej rozbudowanych pracuje z siłownikiem i automatyką.
• Pompa obiegowa dla podłogówki - zapewnia przepływ przez długie pętle. Bez niej podłoga często grzeje nierówno albo zbyt słabo.
• Rozdzielacz z przepływomierzami - pozwala ustawić każdą pętlę osobno i od razu widać, czy obieg jest zdławiony lub przewymiarowany.
• Równoważenie hydrauliczne - wyrównuje przepływy między grzejnikami a pętlami podłogowymi. To nie jest ozdobnik, tylko warunek, żeby dalsze pomieszczenia nie były chłodniejsze od tych przy kotłowni.
• Sterowanie strefowe - termostaty, siłowniki i czasem regulator pogodowy, które nie pozwalają instalacji przegrzewać się na ślepo.

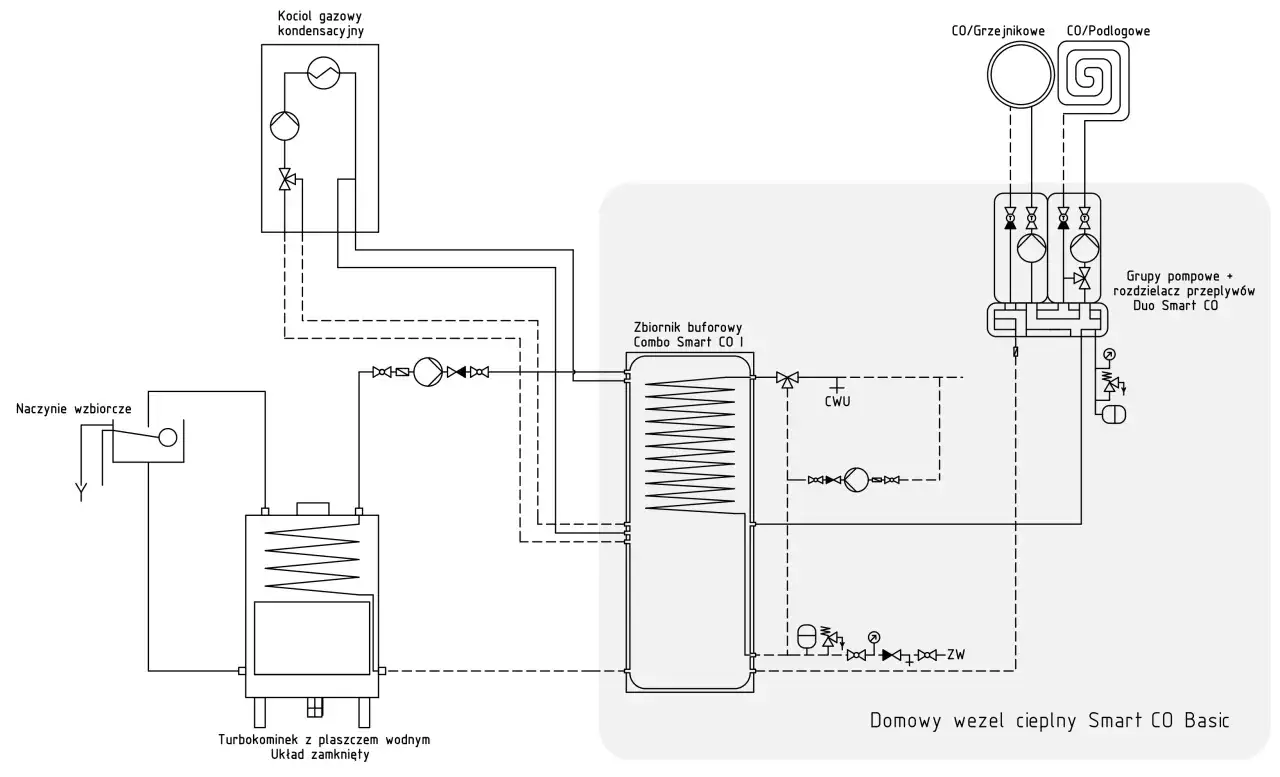

W większych domach dochodzi jeszcze sprzęgło hydrauliczne albo osobny rozdział na obiegi. To bywa mniej efektowne wizualnie, ale za to bardzo praktyczne, bo ogranicza wzajemne pchanie się pomp i ułatwia ustawienie układu. W małym mieszkaniu taki zestaw byłby przesadą, ale w domu z kilkoma kondygnacjami już nie.

Najgorszy wariant, jaki widuję w praktyce, to sytuacja, w której ktoś podpina podłogówkę bez mieszacza, licząc na to, że głowica termostatyczna załatwi sprawę. Nie załatwi. Ona może zdławić przepływ, ale nie zmieni faktu, że do podłogi trafia zbyt gorąca woda. A z tego już prosta droga do kolejnej sekcji, czyli ustawień.

Jak ustawić temperatury i sterowanie bez ciągłych poprawek

Najpierw trzeba rozdzielić dwa poziomy regulacji. Jednym sterujesz źródłem ciepła i temperaturą całej instalacji, drugim lokalnie pomieszczeniami, pętlami i grzejnikami. Jeżeli oba poziomy są ustawione przypadkowo, system zaczyna pracować skokowo: raz dogrzewa za mocno, raz za słabo, a użytkownik ma wrażenie, że wszystko jest rozregulowane.

W praktyce zaczynam od ustawienia temperatury na źródle ciepła, a dopiero potem dopasowuję mieszacz i przepływy. To ważne, bo przy pompie ciepła i kotle kondensacyjnym niższa temperatura zasilania zwykle oznacza lepszą efektywność. Jednocześnie nie wolno przesadzić z oszczędzaniem na temperaturze grzejników, bo wtedy instalacja będzie ciągle niedogrzewać w najchłodniejszych dniach.

1. Ustal zapotrzebowanie cieplne pomieszczeń, a nie tylko liczbę pętli i grzejników.
2. Ustaw osobno temperaturę dla obiegu grzejnikowego i mieszacza podłogówki.
3. Wyreguluj przepływy na rozdzielaczu, zaczynając od najdłuższych pętli.
4. Sprawdź, czy termostaty nie zamykają zbyt wielu obiegów jednocześnie.
5. Po kilku dniach pracy wróć do nastaw i skoryguj je o drobne wartości, nie o całe skoki.

Jeżeli na końcu tej regulacji system nadal zachowuje się nerwowo, zwykle problem nie leży w jednym pokoju, tylko w samym projekcie albo montażu. I właśnie dlatego warto znać najczęstsze błędy, zanim instalacja trafi do zabudowy.

Najczęstsze błędy, które psują komfort i podnoszą rachunki

W mieszanych instalacjach powtarzają się te same potknięcia. Część wynika z oszczędzania na elementach, część z przekonania, że jakoś się ustawi na miejscu. Niestety, przy ogrzewaniu ta logika bywa droga.

• Brak mieszacza - podłoga dostaje wodę przeznaczoną dla grzejników i szybko robi się za ciepła.
• Zbyt długie pętle - przepływ spada, a część pomieszczeń pozostaje chłodna. Przy rurze 16 mm warto bardzo ostrożnie podchodzić do pętli zbliżających się do około 100 m.
• Złe wyważenie grzejników - jeden pion grzeje za mocno, drugi ledwo domaga, choć kocioł pracuje normalnie.
• Jedno sterowanie do wszystkiego - salon przegrzewa się, a sypialnie są niedogrzane, bo układ reaguje na jeden czujnik zamiast na rzeczywiste strefy.
• Grube okładziny podłogowe - dywan, wysoki opór cieplny paneli albo nieprzemyślany klej potrafią zdusić moc podłogówki.
• Brak korekty po uruchomieniu - instalacja przez pierwszy sezon prawie zawsze wymaga drobnych poprawek przepływów i krzywej grzewczej.

Objawy są dość czytelne: zimna podłoga przy jednocześnie gorących grzejnikach, głośna praca zaworów, częste załączanie źródła ciepła i wyraźnie różne temperatury w pokojach o podobnym metrażu. Jeśli widzę taki zestaw, wiem, że nie chodzi o przyzwyczajenie się do układu, tylko o realny problem hydrauliczny. To dobrze prowadzi do kwestii pieniędzy, bo koszty zwykle pokazują, gdzie oszczędzanie ma sens, a gdzie tylko przesuwa wydatki na później.

Ile kosztuje poprawne zrobienie takiej instalacji

Budżet zależy głównie od tego, czy robisz nowy dom, czy modernizację. W nowym budynku najwięcej kosztuje sam projekt i osprzęt, ale prace są prostsze. W remoncie dochodzą przeróbki, kucie, doprowadzenie nowych przewodów i czasem wymiana części grzejników, więc rachunek rośnie szybciej niż liczba metrów kwadratowych.

Jeśli mam wskazać jedno miejsce, na którym nie warto oszczędzać, to jest nim właśnie projekt i uruchomienie. Sam sprzęt można wymienić, ale źle dobrane średnice, rozstawy, przepływy albo brak równoważenia zostają na lata. W praktyce poprawienie takiego błędu po zakończeniu prac bywa wielokrotnie droższe niż różnica między tanią a solidną automatyzacją.

Przy okazji: w małych strefach da się czasem zastosować prostsze rozwiązania, ale nie wolno mylić prostoty z przypadkowością. To właśnie sensowne uproszczenie jest tanie, a nie instalacja zrobiona na szybko. Dlatego na końcu zawsze wracam do jednego sprawdzianu: czy przed montażem wiadomo, jak system ma pracować w największy mróz, a nie tylko w październiku.

Co sprawdzić przed zleceniem projektu albo modernizacji

Jeżeli planujesz taką instalację, przed podpisaniem umowy sprawdź kilka rzeczy. To nie jest rozbudowana formalność, tylko sposób na uniknięcie typowych rozczarowań po pierwszym sezonie grzewczym.

• Czy wykonawca policzył zapotrzebowanie cieplne pomieszczeń, czy tylko dobrał liczbę pętli na oko.
• Czy wiadomo, jaka będzie temperatura zasilania grzejników i jaka dla podłogówki.
• Czy przewidziano zawór mieszający, osobną pompę i równoważenie przepływów.
• Czy grzejniki mają jeszcze wystarczającą moc przy niższej temperaturze pracy źródła.
• Czy w pomieszczeniach z podłogówką zaplanowano sterowanie strefowe, a nie jedną głowicę do wszystkiego.
• Czy wykończenie podłogi nie ograniczy zbyt mocno oddawania ciepła.

W praktyce najlepsze efekty daje układ, w którym projektant najpierw ustala parametry budynku, potem dobiera źródło ciepła i dopiero na końcu rozmieszczenie odbiorników. Taka kolejność brzmi banalnie, ale właśnie ona odróżnia dobrą instalację od tej, którą trzeba potem nieustannie korygować. Jeśli ktoś chce połączyć komfort podłogi z szybkością grzejników, to jest najrozsądniejsza droga.

Najprościej mówiąc: mieszana instalacja grzewcza ma sens wtedy, gdy grzejniki i podłogówka nie konkurują ze sobą, tylko pracują jako dwie osobne strefy o dobrze dobranych parametrach. Gdy zadba się o mieszacz, przepływy, automatykę i sensowną temperaturę zasilania, taki układ potrafi być wygodny, stabilny i całkiem ekonomiczny. Jeśli jednak projekt jest przypadkowy, problem zwykle wraca w postaci zimnych pokoi, przegrzanej podłogi i rachunków, które trudno uznać za rozsądne.
