Stały dostęp do ciepłej wody ma znaczenie nie tylko dla wygody. Dobrze zaprojektowany obieg skraca czas oczekiwania przy kranie, ogranicza straty wody i pomaga utrzymać temperaturę w bezpiecznym zakresie higienicznym. W tym tekście pokazuję, jak działa taki układ, z czego się składa, jak czytać jego schemat i na co zwrócić uwagę przy projekcie albo modernizacji.
Najważniejsze informacje o obiegu ciepłej wody
- Stały obieg w budynkach innych niż jednorodzinne jest dziś praktycznie standardem projektowym, a w instalacjach z długimi odcinkami przewodów bywa wymagany.
- Temperatura ciepłej wody w punktach czerpalnych powinna mieścić się zwykle w zakresie 55-60°C, a dezynfekcja cieplna wymaga 70-80°C.
- Pompa cyrkulacyjna to nie wszystko: potrzebne są też zawór zwrotny, odcinający, równoważące i dobra izolacja przewodów.
- Bez równoważenia najkrótsze piony przejmują przepływ, a najdalsze punkty dalej czekają na ciepłą wodę.
- W domach bez osobnego powrotu da się zastosować obejście z zaworem bypass, ale to inne rozwiązanie niż klasyczna cyrkulacja z dedykowaną linią powrotną.
Jak działa obieg ciepłej wody w praktyce
W najprostszej wersji instalacja działa jak pętla. Woda podgrzana w zasobniku, kotle, węźle cieplnym albo innym źródle trafia przewodem zasilającym do punktów poboru, a ta, która zdążyła ostygnąć w rurach, wraca przewodem cyrkulacyjnym do źródła ciepła i jest dogrzewana. Dzięki temu w instalacji nie stoi letnia woda, tylko utrzymuje się temperatura zbliżona do zadanej.
W polskich warunkach technicznych w budynkach innych niż jednorodzinne trzeba zapewnić stały obieg wody także na odcinkach przewodów o objętości wewnętrznej powyżej 3 dm3 prowadzących do punktów czerpalnych. To ważne, bo sam fakt, że woda jest podgrzewana, nie wystarcza. Liczy się jeszcze to, czy na drodze do kranu nie wychładza się zbyt mocno i nie zalega w martwych odcinkach.
Z praktyki wiem, że właśnie tu zaczynają się dobre i złe instalacje. Dobrze zaprojektowany obieg nie powinien tylko „mieszać wodę w rurach”, ale utrzymywać temperaturę przy rozsądnym zużyciu energii. To prowadzi do pytania, jak taki układ wygląda na schemacie.

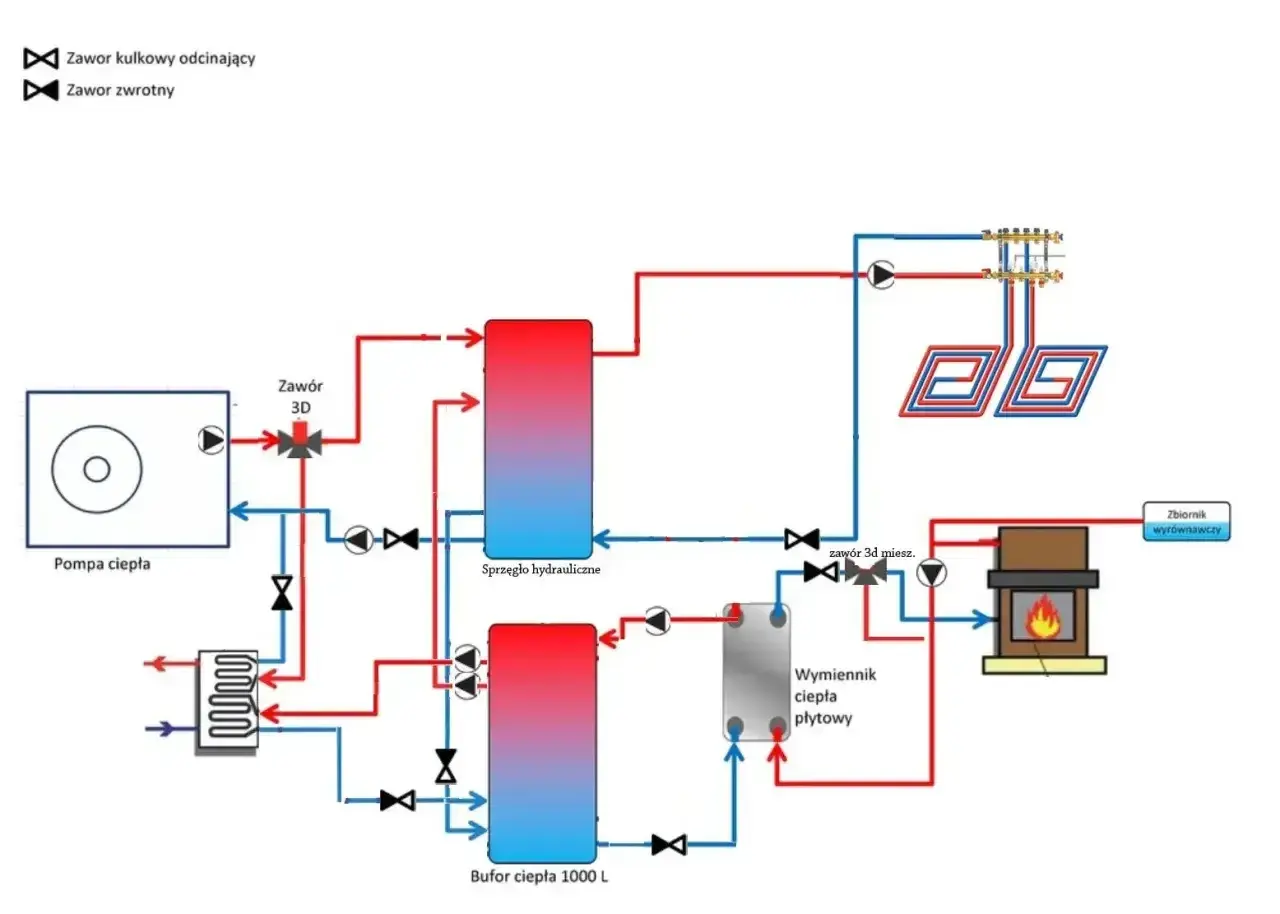

Jak czytać schemat cyrkulacji ciepłej wody
Najprostszy schemat można zapisać jako pętlę: źródło ciepła → przewód zasilający → punkty poboru → przewód powrotny → pompa cyrkulacyjna → źródło ciepła. W budynkach z wieloma pionami dochodzą jeszcze odgałęzienia, zawory równoważące i czasem mieszające, które pilnują, żeby każdy pion pracował podobnie, a nie tylko ten najbliższy kotłowni.
W praktyce warto patrzeć na schemat nie jak na rysunek, tylko jak na logikę przepływu. Jeśli woda ma dotrzeć szybko do ostatniego kranu, to po drodze nie może „uciekać” w najkrótsze gałęzie. Dlatego układ powinien być hydraulicznie zrównoważony, czyli tak ustawiony, by przepływ rozkładał się równomiernie między piony i gałęzie. Bez tego cyrkulacja działa tylko częściowo.
| Element schematu | Rola | Co daje w praktyce |
|---|---|---|
| Źródło ciepła | Podgrzewa wodę użytkową w zasobniku lub wymienniku | Zapewnia temperaturę wyjściową dla całej pętli |
| Przewód zasilający | Doprowadza ciepłą wodę do punktów poboru | Im krótszy i lepiej zaizolowany, tym mniejsze straty |
| Przewód powrotny | Zawraca wodę ochłodzoną do źródła | Utrzymuje obieg i skraca czas oczekiwania na ciepłą wodę |
| Pompa cyrkulacyjna | Wymusza przepływ w pętli | Stabilizuje temperaturę w instalacji |
| Zawór zwrotny | Blokuje cofanie się przepływu | Porządkuje kierunek przepływu i chroni układ przed „bujaniem” |
| Zawory równoważące | Dławiają za mocne gałęzie i piony | Ułatwiają równy rozdział przepływu w całym budynku |
| Zawór mieszający | Obniża temperaturę na wypływie do bezpiecznego poziomu | Chroni użytkownika przed poparzeniem |
| Izolacja przewodów | Ogranicza oddawanie ciepła do otoczenia | Zmniejsza koszty pracy całego układu |
W budynkach wielorodzinnych często spotyka się układ pionowy, bo łatwiej wtedy prowadzić obieg przez kolejne kondygnacje. W domach jednorodzinnych i modernizacjach częściej pojawia się układ prostszy, czasem z obejściem zamiast osobnego powrotu. Do tego wrócę za chwilę, bo właśnie ten wybór decyduje o wygodzie montażu i późniejszej eksploatacji.
Kiedy wybrać powrót cyrkulacyjny, a kiedy bypass
Grundfos opisuje dwa praktyczne warianty: układ z dedykowanym powrotem oraz układ bez osobnej linii powrotnej, w którym stosuje się bypass i wykorzystuje istniejący przewód jako drogę powrotną. To nie jest tylko detal montażowy. Każdy z tych wariantów pasuje do innego typu budynku i innej skali ingerencji w instalację.
| Wariant | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Dedykowany powrót cyrkulacyjny | Nowe domy, większe budynki, instalacje projektowane od zera | Najbardziej przewidywalna praca, łatwiejsze równoważenie, dobra kontrola temperatury | Więcej rur i więcej pracy na etapie wykonania |
| Bypass bez osobnej linii | Modernizacje i domy, w których nie ma miejsca na nowy powrót | Mniej kucia, szybsza adaptacja istniejącej instalacji | Wrażliwość na ustawienie zaworu i większa zależność od dokładnego montażu |
| Układ z zegarem lub automatyką | Domy z nieregularnym zużyciem wody | Niższe zużycie energii, bo obieg nie musi pracować bez przerwy | Wymaga sensownego harmonogramu albo czujnika temperatury |
Ja zwykle patrzę na to tak: jeśli instalacja ma działać prosto i długo, dedykowany powrót wygrywa jakością. Jeśli jednak modernizujesz gotowy dom, czasem lepiej wybrać rozwiązanie mniej inwazyjne, ale dobrze ustawione. Sama pompa nie załatwi sprawy, jeśli instalacja ma zły rozkład przepływów albo jest źle dobrana do liczby punktów poboru.
Tu widać też ważny kompromis. W małym domu stały obieg przez całą dobę nie zawsze jest najlepszym wyborem. Często wystarcza praca czasowa albo sterowanie temperaturą, zwłaszcza gdy domownicy korzystają z wody w przewidywalnych godzinach. W większym budynku sytuacja jest inna, bo długość instalacji i liczba pionów wymusza stabilniejszą regulację.
Elementy, które decydują o temperaturze i higienie
Danfoss pokazuje w swoich rozwiązaniach, że w instalacji cyrkulacyjnej liczy się nie tylko sam przepływ, ale też termiczne równoważenie pionów i możliwość kontrolowania temperatury na każdym odcinku. To właśnie dlatego dobrze zaprojektowany układ ma więcej niż jedną „ważną część”.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Pompa cyrkulacyjna | Podtrzymuje przepływ w obiegu | Powinna pasować do długości instalacji i oporów hydraulicznych |
| Zawory równoważące | Regulują przepływ w pionach i gałęziach | Bez nich najbliższe odcinki „zabierają” zbyt dużo wody |
| Zawór termostatyczny cyrkulacyjny | Utrzymuje zadaną temperaturę na powrocie lub w pionie | Spotyka się modele regulowane w szerokim zakresie, np. 35-60°C |
| Zawór mieszający | Obniża temperaturę w pobliżu odbiornika | Przydatny tam, gdzie trzeba chronić przed oparzeniem |
| Zawór zwrotny | Trzyma kierunek przepływu | Eliminuje niepożądane cofanie wody i chaotyczną pracę układu |
| Izolacja | Zmniejsza straty ciepła na rurach | Przy długich odcinkach robi większą różnicę, niż wielu inwestorów zakłada |
| Automatyka lub timer | Uruchamia obieg wtedy, gdy jest potrzebny | Pomaga ograniczyć koszty pracy instalacji |
Najważniejsze są jednak dwie liczby, które powinny zostać w głowie: 55-60°C w punktach czerpalnych oraz 70-80°C przy dezynfekcji cieplnej. To nie są abstrakcyjne wartości. One wynikają z potrzeby pogodzenia komfortu, higieny i bezpieczeństwa użytkowników. Zbyt niska temperatura sprzyja zastojowi i rozwojowi Legionelli, a zbyt wysoka może prowadzić do niepotrzebnych strat energii i ryzyka poparzeń.
Właśnie dlatego w pobliżu kranu często stosuje się zawór mieszający, a w całym układzie pilnuje się równowagi hydraulicznej. Gdy te elementy są dobrane rozsądnie, instalacja przestaje być kapryśna i daje się przewidywać z dnia na dzień. To z kolei pozwala wyłapać błędy, zanim zaczną irytować domowników.
Najczęstsze błędy, które psują efekt
Z mojego doświadczenia najwięcej problemów daje nie sam pomysł na cyrkulację, tylko wykonanie. Układ może wyglądać poprawnie na papierze, ale w praktyce rozczarować, jeśli ktoś pominie równoważenie albo potraktuje izolację jak detal, który „można zrobić później”.
| Objaw | Prawdopodobna przyczyna | Co zwykle trzeba poprawić |
|---|---|---|
| Ciepła woda długo dochodzi do najdalszych punktów | Za mały przepływ w pętli albo brak równoważenia | Sprawdzić nastawy zaworów i podział na piony |
| Najbliższe łazienki są gorące, a dalsze nadal letnie | Przepływ ucieka w najkrótszą gałąź | Wyregulować zawory równoważące |
| Pompa pracuje prawie bez przerwy | Brak sterowania czasowego albo źle dobrana automatyka | Dodać timer, czujnik temperatury lub lepsze sterowanie |
| Rury tracą temperaturę mimo poprawnej pracy źródła ciepła | Słaba izolacja przewodów | Poprawić otulinę i ograniczyć długość niepotrzebnych odcinków |
| Wahania temperatury przy kranie | Brak zaworu mieszającego lub nieprawidłowe ustawienie | Dodać albo skorygować armaturę mieszającą |
| Układ trudno się serwisuje | Brak armatury odcinającej i złe rozmieszczenie elementów | Ułatwić dostęp do pompy, zaworów i punktów regulacji |
W dużych budynkach dochodzi jeszcze jeden problem: brak kontroli temperatury po dezynfekcji. Jeżeli instalacja ma funkcję przegrzewu, musi potem wrócić do normalnych nastaw, a nie zostawić użytkowników z niepotrzebnie gorącą wodą. To już nie jest kosmetyka, tylko realna kwestia bezpieczeństwa i kosztów eksploatacji.
W tym miejscu widać, że schemat i praktyka muszą iść razem. Nawet najlepszy projekt nie obroni się, jeśli montaż pominie odcięcia, zawory zwrotne albo podstawowe zasady prowadzenia przewodów. Dlatego warto przejść od teorii do konkretnego planu działań.
Jak zaprojektować albo zmodernizować układ bez zgadywania
Gdybym miał rozpisać sensowną kolejność prac, zacząłbym od pomiaru odległości i rozpoznania, gdzie naprawdę ucieka czas. Potem sprawdziłbym, czy instalacja ma osobny powrót, gdzie są najdłuższe gałęzie i czy można poprawić układ bez dużej przebudowy. Dopiero na końcu dobierałbym pompę i automatykę.
- Policz liczbę punktów poboru i długość najdłuższych odcinków.
- Sprawdź, czy instalacja ma dedykowany powrót, czy wymaga bypassu.
- Określ miejsca, w których przepływ trzeba zrównoważyć, zwykle na pionach i głównych gałęziach.
- Zweryfikuj izolację przewodów, zwłaszcza tam, gdzie instalacja przechodzi przez nieogrzewane strefy.
- Dobierz sposób sterowania: stały obieg, timer, czujnik temperatury albo automatykę zależną od zużycia.
- Ustal temperatury pracy i sposób okresowej dezynfekcji zgodnie z wymaganiami budynku.
- Zaplanuj dostęp serwisowy do pompy, zaworów i elementów regulacyjnych.
W nowych inwestycjach najlepiej działa podejście „najpierw schemat, potem wykonanie”. W modernizacjach trzeba częściej iść na kompromis, ale nadal nie warto rezygnować z podstaw: równowagi hydraulicznej, dobrej izolacji i sensownej regulacji temperatury. Dla wielu instalacji to właśnie te trzy rzeczy robią największą różnicę, a nie sam wybór marki pompy.
Jeżeli inwestor pyta mnie, gdzie ulokować budżet, zwykle odpowiadam tak: najpierw przepływ i równoważenie, potem sterowanie, a dopiero później „wygodne dodatki”. Dzięki temu układ pracuje stabilnie zamiast tylko dobrze wyglądać na projekcie. To prowadzi do ostatniej, bardzo praktycznej kwestii: co ta instalacja naprawdę daje po kilku miesiącach użytkowania.
Co daje dobrze ustawiona cyrkulacja po kilku miesiącach używania
Największa korzyść nie polega na tym, że woda pojawia się od razu po odkręceniu kranu. To tylko najbardziej widoczny efekt. W praktyce dobrze ustawiona cyrkulacja oznacza mniejsze marnowanie wody, mniej skarg na temperaturę i mniej sytuacji, w których jeden pion działa poprawnie, a drugi wyraźnie odstaje.
W budynku wielorodzinnym zyski są szczególnie wyraźne, bo rozproszone zużycie i długie piony bez równoważenia szybko pokazują swoje słabe strony. W domu jednorodzinnym skala jest mniejsza, ale jeśli łazienka jest daleko od źródła ciepła, komfort również rośnie wyraźnie. Najlepiej działa wtedy układ prosty, ale rozsądnie sterowany, na przykład z timerem albo automatyką, która uruchamia pompę tylko wtedy, gdy ma to sens.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby ona taka: dobry obieg ciepłej wody nie zaczyna się od pompy, tylko od dobrze narysowanej pętli. Gdy schemat jest logiczny, a armatura i izolacja są dobrane bez przypadkowości, instalacja staje się przewidywalna, oszczędniejsza i po prostu wygodniejsza w codziennym użyciu.
