Prawidłowy montaż zaworu RTL w instalacji ogrzewania podłogowego to kwestia, która często budzi wątpliwości, a jednocześnie jest absolutnie kluczowa dla efektywności i bezpieczeństwa całego systemu. Zrozumienie, gdzie dokładnie powinien znaleźć się ten element, pozwala uniknąć kosztownych błędów wykonawczych i zapewnia komfort cieplny w Twoim domu. W tym artykule rozwieję wszelkie niejasności i pokażę Ci, dlaczego jedna z opcji jest jedyną słuszną.
Zawór RTL zawsze na powrocie – klucz do efektywnego ogrzewania podłogowego
- Zawór RTL (Return Temperature Limiter) należy montować wyłącznie na powrocie pętli ogrzewania podłogowego.
- Jego nazwa wskazuje na funkcję: ograniczanie temperatury wody powracającej z instalacji.
- Montaż na zasilaniu to błąd, który uniemożliwi działanie ogrzewania i może uszkodzić posadzkę.
- Stosowany jest głównie do regulacji małych powierzchni (do 15-20 m²) w łazienkach, kuchniach czy korytarzach.
- Pozwala na integrację niskotemperaturowego ogrzewania podłogowego z wysokotemperaturową instalacją grzejnikową.
- Kluczowe jest zachowanie prawidłowego kierunku przepływu, oznaczonego na korpusie zaworu.
Zawór RTL na powrocie czy zasilaniu? Ostateczne wyjaśnienie kluczowej zasady
Odpowiedź na to pytanie jest jednoznaczna i nie pozostawia miejsca na interpretacje: zawór RTL montuje się wyłącznie na powrocie pętli ogrzewania podłogowego. To fundamentalna zasada, której nieprzestrzeganie prowadzi do poważnych problemów z funkcjonowaniem całej instalacji grzewczej. Nie ma tu żadnych kompromisów ani alternatywnych rozwiązań – tylko jedna lokalizacja jest poprawna.
Dlaczego prawidłowy montaż jest ważniejszy, niż myślisz?
Prawidłowe umiejscowienie zaworu RTL jest absolutnie kluczowe dla funkcjonowania całego systemu ogrzewania podłogowego. Błąd w tej kwestii to nie tylko brak oczekiwanego ciepła w pomieszczeniu, ale także potencjalne ryzyko uszkodzenia posadzki, a nawet całej instalacji. Zawór ten pełni rolę strażnika temperatury, a jego niewłaściwe usytuowanie sprawi, że nie będzie mógł pełnić swojej funkcji, co może mieć kosztowne konsekwencje.
Jedyna słuszna odpowiedź: Gdzie umieścić zawór RTL?
Zgodnie z jego przeznaczeniem i zasadą działania, zawór RTL musi być zamontowany na rurze powrotnej pętli ogrzewania podłogowego. Jak wskazuje sama nazwa, jest to ogranicznik temperatury powrotu, co oznacza, że jego zadaniem jest kontrolowanie temperatury wody opuszczającej pętlę. Montaż w innym miejscu po prostu mija się z celem i uniemożliwia jego prawidłową pracę.
Co to jest zawór RTL i jak jego nazwa zdradza jego przeznaczenie?
Zawór RTL, czyli Return Temperature Limiter, to w dosłownym tłumaczeniu "ogranicznik temperatury powrotu". Już sama nazwa w języku angielskim precyzyjnie wskazuje na jego główną funkcję i miejsce, w którym powinien być zainstalowany. Jest to urządzenie służące do miejscowej regulacji temperatury w małych pętlach ogrzewania podłogowego, zazwyczaj w pomieszczeniach, gdzie podłogówka stanowi uzupełnienie tradycyjnych grzejników.
Zasada działania, czyli jak RTL chroni Twoją podłogę krok po kroku
Zasada działania zaworu RTL jest stosunkowo prosta, ale niezwykle efektywna. Zawór ten mierzy temperaturę wody, która wraca z pętli grzewczej ogrzewania podłogowego. Kiedy temperatura ta przekroczy wartość ustawioną na głowicy termostatycznej, zawór automatycznie przymyka przepływ ciepłej wody do pętli. Dzięki temu chroni instalację i posadzkę przed przegrzaniem, co jest kluczowe dla trwałości materiałów wykończeniowych, takich jak płytki czy panele.
Rola czujnika temperatury: Serce całego mechanizmu
Sercem zaworu RTL jest wbudowany czujnik temperatury, który zazwyczaj znajduje się w bezpośrednim kontakcie z wodą powracającą z pętli. To właśnie ten czujnik nieustannie monitoruje temperaturę. Na podstawie jego odczytów, głowica termostatyczna zaworu decyduje o stopniu otwarcia lub zamknięcia przepływu. Dzięki temu mechanizmowi, zawór RTL zapewnia stabilną i bezpieczną temperaturę powierzchni podłogi, co przekłada się na komfort użytkowania i długowieczność instalacji.Dlaczego montaż zaworu RTL na powrocie to jedyne poprawne rozwiązanie?
Zrozumienie logiki działania zaworu RTL jest kluczowe, by pojąć, dlaczego jego montaż na powrocie jest jedynym słusznym wyborem. Ten element został zaprojektowany do kontroli temperatury wody, która już oddała swoje ciepło w pętli grzewczej i wraca do głównego obiegu.
Funkcja "ogranicznika temperatury powrotu" w praktyce
W praktyce funkcja "ogranicznika temperatury powrotu" oznacza, że zawór RTL dba o to, aby woda opuszczająca pętlę podłogową nie była zbyt gorąca. Dlaczego to takie ważne? Ponieważ zbyt wysoka temperatura wody w pętli mogłaby doprowadzić do przegrzania posadzki, a w konsekwencji do jej uszkodzenia, np. pękania fug czy odkształcania się materiałów. Kontrolując temperaturę powrotu, zawór zapewnia efektywne oddawanie ciepła do pomieszczenia, jednocześnie chroniąc całą konstrukcję.
Jak przepływ schłodzonej wody reguluje ciepło w pętli grzewczej?
Mechanizm regulacji ciepła przez zawór RTL jest sprytny. Im chłodniejsza woda wraca z pętli ogrzewania podłogowego, tym dłużej zawór pozostaje otwarty, pozwalając na większy przepływ ciepłej wody z zasilania. Oznacza to, że podłoga efektywnie pobiera ciepło. Gdy jednak woda powracająca staje się zbyt ciepła (co sygnalizuje, że podłoga osiągnęła już odpowiednią temperaturę lub jest bliska przegrzania), zawór przymyka się, ograniczając dopływ gorącej wody. To dynamiczne działanie stabilizuje temperaturę podłogi, utrzymując ją na komfortowym i bezpiecznym poziomie.
Jakie są katastrofalne skutki montażu zaworu RTL na zasilaniu?
Błędny montaż zaworu RTL na zasilaniu to jeden z najczęściej popełnianych, a zarazem najbardziej brzemiennych w skutki błędów instalacyjnych. Zamiast pełnić swoją funkcję, zawór staje się przeszkodą, która uniemożliwia prawidłowe działanie ogrzewania podłogowego, a nawet może prowadzić do poważnych uszkodzeń.
Dlaczego podłogówka nie będzie grzać? Analiza błędu
Jeśli zawór RTL zostanie zamontowany na zasilaniu, będzie mierzył temperaturę wody, która dopiero wchodzi do pętli grzewczej. W instalacjach, gdzie ogrzewanie podłogowe jest połączone z grzejnikami, woda zasilająca ma zazwyczaj wysoką temperaturę, rzędu 55-60°C. Ponieważ zawór RTL jest nastawiony na ograniczanie temperatury powrotu (czyli znacznie niższej), w przypadku montażu na zasilaniu natychmiast wykryłby zbyt wysoką temperaturę. Skutkowałoby to jego ciągłym zamknięciem. W efekcie, ciepła woda nie dotarłaby do pętli podłogowej, a ogrzewanie po prostu by nie działało.
Ryzyko uszkodzenia posadzki i instalacji: Czego unikać?
Brak kontroli nad temperaturą wody w pętli, wynikający z błędnego montażu zaworu RTL, niesie ze sobą poważne ryzyko. Jeśli zawór nie będzie prawidłowo regulował przepływu, może dojść do przegrzewania się podłogi. To z kolei może prowadzić do pękania posadzki, uszkodzenia warstw izolacyjnych, a nawet odkształcenia rur grzewczych. Takie awarie są nie tylko kosztowne w naprawie, ale często wymagają demontażu całej podłogi, co generuje dodatkowe niedogodności i wydatki.
Kiedy zawór RTL to idealny wybór? Najczęstsze zastosowania
Mimo swoich specyficznych wymagań montażowych, zawór RTL jest niezwykle praktycznym i ekonomicznym rozwiązaniem w wielu scenariuszach. Pozwala na elastyczne zarządzanie ogrzewaniem podłogowym tam, gdzie pełnowymiarowy system z rozbudowaną automatyką byłby nieopłacalny lub zbędny.
Małe powierzchnie do 20 m²: łazienka, kuchnia, wiatrołap
Zawory RTL są najczęściej stosowane do regulacji małych powierzchni ogrzewania podłogowego, typowo do 15-20 m². Idealnie sprawdzają się w pomieszczeniach takich jak łazienka, kuchnia, korytarz czy wiatrołap. W takich miejscach, gdzie zapotrzebowanie na ciepło z podłogi jest mniejsze lub ma charakter uzupełniający, RTL stanowi proste i efektywne rozwiązanie, które pozwala na uzyskanie komfortowej temperatury podłogi bez konieczności rozbudowanej instalacji.
Łączenie podłogówki z instalacją grzejnikową: Jak to zrobić tanio i skutecznie?
Jedną z największych zalet zaworu RTL jest jego zdolność do umożliwienia włączenia niskotemperaturowego ogrzewania podłogowego w istniejącą, wysokotemperaturową instalację grzejnikową. Jest to szczególnie przydatne podczas modernizacji lub rozbudowy systemu grzewczego. Zamiast inwestować w drogie i skomplikowane układy z zaworem mieszającym i dodatkową pompą, zawór RTL oferuje proste i znacznie tańsze rozwiązanie. Według danych Muratorplus, takie rozwiązanie jest znacznie bardziej ekonomiczne niż rozbudowane układy z zaworem mieszającym i dodatkową pompą, co czyni go atrakcyjnym wyborem dla wielu inwestorów.

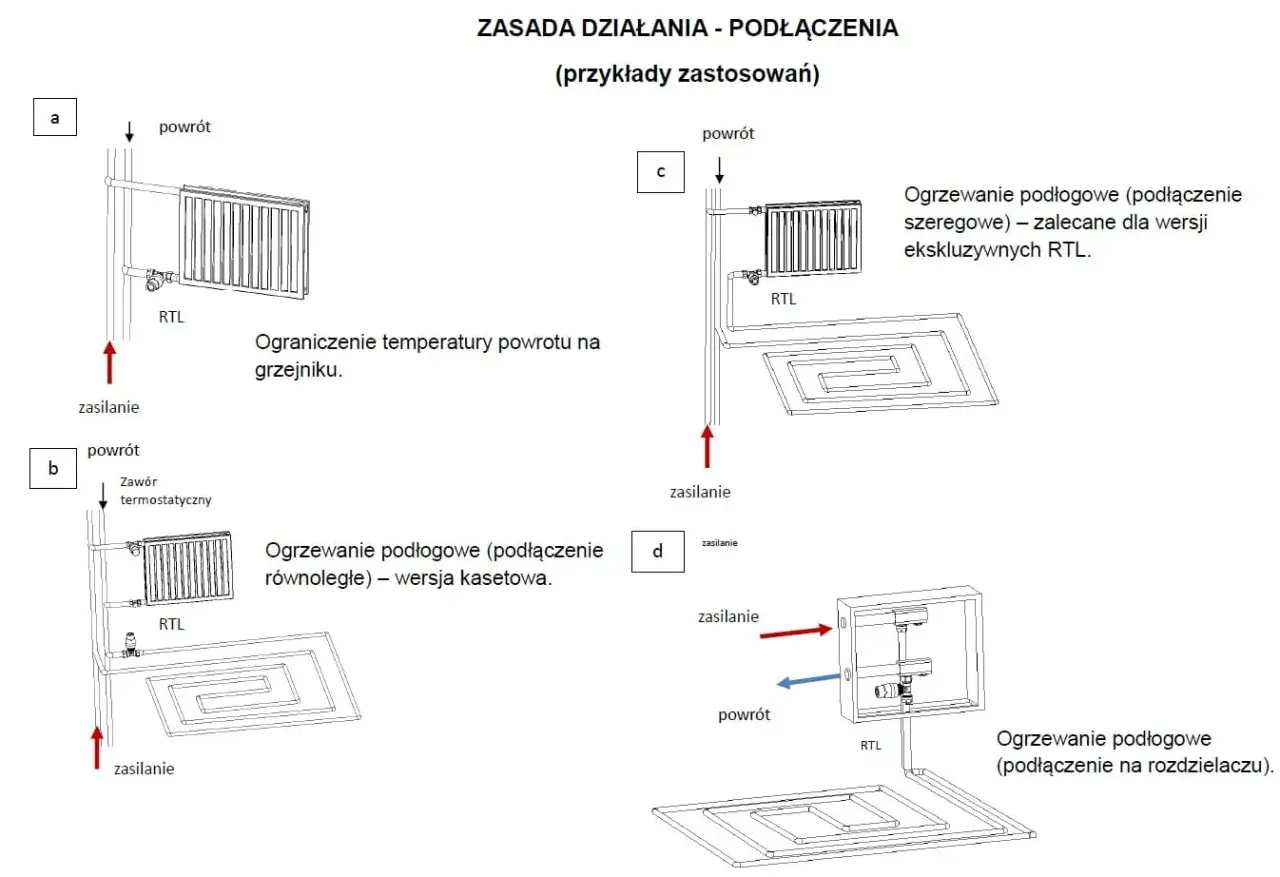

Instalacja zaworu RTL krok po kroku: Schemat i najważniejsze wskazówki
Prawidłowy montaż zaworu RTL, choć wymaga precyzji, nie jest skomplikowany, jeśli przestrzega się kilku kluczowych zasad. Pamiętaj, że nawet najmniejszy błąd może wpłynąć na efektywność całego systemu.
Przygotowanie miejsca i narzędzi: Co będzie Ci potrzebne?
Zanim przystąpisz do montażu, upewnij się, że masz wszystkie niezbędne narzędzia i materiały. Będą to m.in. klucze, taśma teflonowa lub pakuły do uszczelnienia połączeń gwintowanych, nożyce do rur (jeśli pracujesz z PEX), a także sam zawór RTL z głowicą termostatyczną. Przygotuj również miejsce montażu, upewniając się, że masz swobodny dostęp do rury powrotnej pętli ogrzewania podłogowego.
Podłączenie do pętli podłogowej: Zwróć uwagę na kierunek przepływu!
Podłączenie zaworu do pętli podłogowej wymaga szczególnej uwagi na kierunek przepływu. Na korpusie zaworu RTL zawsze znajduje się strzałka, która wskazuje prawidłowy kierunek przepływu wody. Musi ona być zgodna z kierunkiem powrotu wody z pętli do głównego obiegu. Zignorowanie tej strzałki, nawet przy montażu na właściwej rurze, sprawi, że zawór nie będzie działał poprawnie. W przypadku instalacji w skrzynce montażowej, zaleca się umieszczenie jej na wysokości minimum 20 cm od podłogi, co zapewnia komfortową obsługę i estetykę.
Ustawienie prawidłowej temperatury na głowicy
Po zamontowaniu zaworu RTL należy ustawić odpowiednią temperaturę na głowicy termostatycznej. Zazwyczaj zakres regulacji wynosi od 20 do 50°C. Dla większości pomieszczeń i komfortu cieplnego, optymalna temperatura podłogi to około 23-26°C. Warto zacząć od niższych ustawień i stopniowo je zwiększać, obserwując reakcję systemu i odczucia komfortu. Pamiętaj, że zbyt wysoka temperatura może być nieprzyjemna dla stóp i niebezpieczna dla posadzki.
Najczęstsze błędy przy montażu zaworu RTL (i jak ich uniknąć)
Nawet doświadczonym instalatorom zdarzają się pomyłki, dlatego warto znać najczęstsze błędy popełniane przy montażu zaworu RTL i wiedzieć, jak ich uniknąć. Zapobieganie jest zawsze lepsze niż kosztowne naprawy.
Pomyłka w lokalizacji: Powrót a zasilanie to nie to samo
Jak już wielokrotnie podkreślałem, najczęstszym i najbardziej krytycznym błędem jest pomylenie rury powrotnej z zasilającą. To błąd fundamentalny, który całkowicie uniemożliwia działanie ogrzewania podłogowego. Aby go uniknąć, zawsze dokładnie oznaczaj rury w swojej instalacji i przed montażem zaworu upewnij się, która z nich jest rurą powrotną z pętli grzewczej. Pamiętaj, że zawór RTL ma kontrolować temperaturę wody, która już oddała ciepło, a nie tej, która dopiero je niesie.
Niewłaściwy kierunek przepływu: Mała strzałka, duży problem
Kolejnym błędem, który może zniweczyć działanie zaworu, jest zignorowanie strzałki kierunku przepływu, umieszczonej na korpusie zaworu. Nawet jeśli zawór został zamontowany na właściwej rurze (powrotnej), ale w odwrotnym kierunku, nie będzie działał prawidłowo. Zawsze upewnij się, że strzałka wskazuje kierunek zgodny z przepływem wody powracającej z pętli. To mały detal, ale ma ogromne znaczenie dla funkcjonalności.Przeczytaj również: Ekogroszek latem - Jak ustawić piec na tryb letni i oszczędzać?
Zbyt bliski montaż przy innych źródłach ciepła: Jak uniknąć zakłóceń pomiaru?
Chociaż nie jest to błąd tak krytyczny jak poprzednie, warto unikać montażu zaworu RTL zbyt blisko innych źródeł ciepła, takich jak grzejniki, rury zasilające o wysokiej temperaturze czy nawet bezpośrednie nasłonecznienie. Takie czynniki zewnętrzne mogą zakłócić prawidłowy odczyt temperatury przez czujnik zaworu, co prowadziłoby do błędnej regulacji. Zawór może "myśleć", że woda powracająca jest cieplejsza niż w rzeczywistości i niepotrzebnie przymykać przepływ, obniżając efektywność ogrzewania podłogowego. Według danych Muratorplus, precyzyjne działanie zaworu jest kluczowe dla optymalizacji kosztów ogrzewania, dlatego warto zadbać o jego prawidłowe warunki pracy.
