Prosta instalacja elektryczna - DIY czy elektryk? Bezpieczeństwo i przepisy

Planowanie i wykonanie prostej instalacji elektrycznej, czy to w garażu, altanie, czy pojedynczym pokoju, może wydawać się skomplikowane. Ten kompleksowy poradnik ma na celu rozwiać wszelkie wątpliwości, odpowiadając na pytania dotyczące definicji, kluczowych elementów, zasad planowania, orientacyjnych kosztów oraz, co najważniejsze, bezpieczeństwa i przepisów prawnych. Zrozumienie podstaw elektryki jest niezwykle cenne, ale zawsze z naciskiem na granice samodzielnej pracy i konieczność zaangażowania wykwalifikowanych specjalistów w kluczowych momentach.

Prosta instalacja elektryczna – co to tak naprawdę oznacza i kiedy możesz ją wykonać?

Kiedy mówimy o "prostej instalacji elektrycznej", często mamy na myśli coś nieskomplikowanego, co można zrealizować bez większych problemów. Jednak w praktyce, nawet najmniejsza instalacja elektryczna wymaga przestrzegania ścisłych zasad i norm. Zrozumienie tego jest kluczowe dla bezpieczeństwa.

Definicja 'prostej instalacji': od garażu po pojedynczy pokój

Termin "prosta instalacja elektryczna" jest w dużej mierze potoczny. Odnosi się on zazwyczaj do instalacji niskiego napięcia (czyli do 1 kV), charakteryzującej się nieskomplikowaną strukturą. Tego typu instalacje realizowane są w mniejszych obiektach, takich jak garaże, altany ogrodowe, domki letniskowe, a nawet w pojedynczych pomieszczeniach w mieszkaniach czy domach. Ważne jest, aby pamiętać, że niezależnie od jej "prostoty", z prawnego i technicznego punktu widzenia każda instalacja elektryczna musi być zaprojektowana i wykonana w sposób bezpieczny i zgodny z obowiązującymi normami. Nie ma tu miejsca na kompromisy, bo prąd to nie zabawa.

Kluczowa zasada: Gdzie kończy się praca dla amatora, a zaczyna dla elektryka?

To jest moim zdaniem jeden z najważniejszych aspektów, o którym należy pamiętać. Prace przygotowawcze, takie jak kucie bruzd w ścianach, układanie rurek ochronnych (peszli) czy nawet wstępne prowadzenie przewodów, są jak najbardziej dopuszczalne do samodzielnego wykonania. To pozwala zaoszczędzić sporo pieniędzy i daje satysfakcję z wykonanej pracy. Jednakże, muszę to podkreślić z całą stanowczością: wszystkie kluczowe czynności związane z podłączeniem do sieci, montażem rozdzielnicy, wykonaniem pomiarów i ostatecznym odbiorem instalacji muszą być przeprowadzone przez osobę posiadającą odpowiednie kwalifikacje. W Polsce oznacza to elektryka z uprawnieniami SEP grupy G1 w zakresie eksploatacji ("E"), a do pomiarów i odbioru również w zakresie dozoru ("D"). Ignorowanie tej zasady to proszenie się o kłopoty – zarówno prawne, jak i, co gorsza, związane z bezpieczeństwem.

Prawo a rzeczywistość: jakie normy (PN-HD 60364) regulują każdą instalację w Polsce?

W Polsce kwestie związane z instalacjami elektrycznymi reguluje szereg przepisów. Podstawą jest Ustawa Prawo budowlane oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. To one określają ogólne ramy. Jednak na poziomie technicznym, najważniejszą rolę odgrywa wieloczęściowa norma PN-HD 60364, która dotyczy instalacji elektrycznych niskiego napięcia. Ta norma szczegółowo określa wymagania dotyczące projektowania, wykonawstwa i sprawdzania instalacji, zapewniając ich bezpieczeństwo i funkcjonalność. Zgodnie z El-Mag.com.pl, każda instalacja, niezależnie od jej skali, musi być zgodna z tymi wytycznymi, aby mogła być bezpiecznie użytkowana i odebrana.

Fundament bezpiecznej instalacji: kluczowe elementy, które musisz znać

Zrozumienie podstawowych komponentów instalacji elektrycznej jest niezbędne, aby móc świadomie planować i nadzorować prace. To właśnie te elementy decydują o bezpieczeństwie i niezawodności całego systemu.

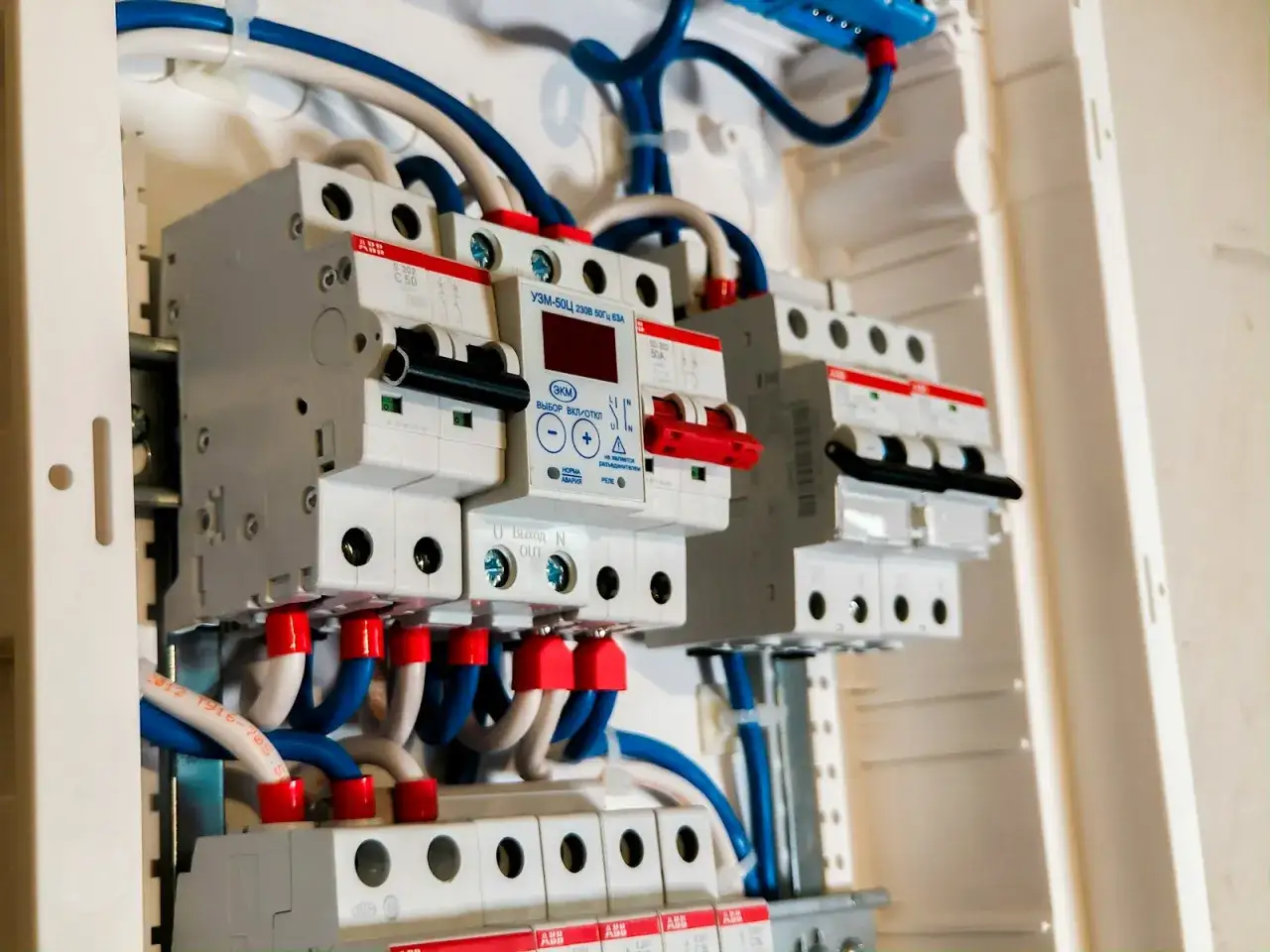

Serce układu: Rola rozdzielnicy elektrycznej

Rozdzielnica elektryczna, często nazywana skrzynką z bezpiecznikami, to absolutne serce każdej instalacji. To w niej zbiegają się wszystkie obwody elektryczne z domu czy obiektu, i to tam znajdują się wszystkie zabezpieczenia. Odpowiednio dobrana i prawidłowo zamontowana rozdzielnica to gwarancja, że w przypadku awarii, przeciążenia czy zwarcia, prąd zostanie bezpiecznie odłączony, chroniąc zarówno urządzenia, jak i przede wszystkim osoby przebywające w obiekcie. Nigdy nie należy bagatelizować jej roli.

Twoi cisi strażnicy: Dlaczego wyłącznik nadprądowy i różnicowoprądowy (RCD) to absolutna konieczność?

W rozdzielnicy znajdziemy dwa kluczowe typy zabezpieczeń:

• Wyłączniki nadprądowe (tzw. "bezpieczniki"): Ich zadaniem jest ochrona instalacji przed przeciążeniami i zwarciami. Gdy prąd w obwodzie przekroczy bezpieczną wartość (np. z powodu podłączenia zbyt wielu urządzeń lub uszkodzenia izolacji), wyłącznik natychmiast odcina zasilanie, zapobiegając przegrzewaniu się przewodów i potencjalnemu pożarowi.

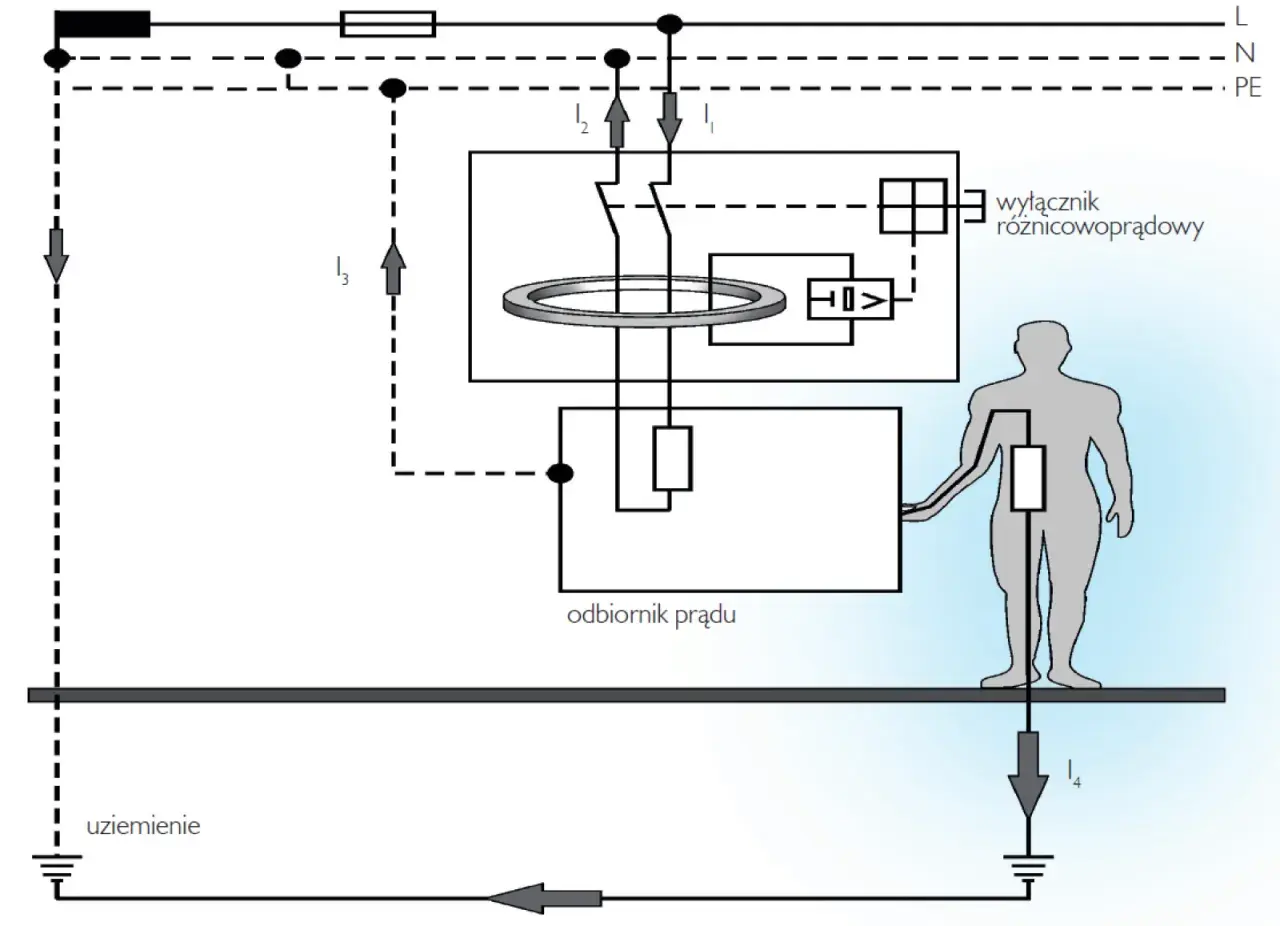

• Wyłączniki różnicowoprądowe (RCD, potocznie "różnicówki"): To prawdziwi strażnicy życia. RCD chroni przed porażeniem prądem elektrycznym, wykrywając nawet niewielkie upływy prądu do ziemi, które mogą świadczyć o dotknięciu elementu pod napięciem lub uszkodzeniu izolacji urządzenia. W momencie wykrycia takiej sytuacji, RCD błyskawicznie odcina zasilanie, zanim prąd zdąży wyrządzić poważną krzywdę. Ich obecność w każdej współczesnej instalacji jest obowiązkowa i ratuje życie.

Tajemnica trzech kolorów: Jaką funkcję pełnią przewody fazowy (L), neutralny (N) i ochronny (PE)?

W instalacji elektrycznej spotkamy się z przewodami o różnych kolorach, a każdy z nich ma ściśle określoną funkcję:

• Przewód fazowy (L – Line): Najczęściej brązowy lub czarny. To nim płynie "aktywny" prąd zasilający urządzenia. Jest to przewód niebezpieczny, zawsze pod napięciem.
• Przewód neutralny (N – Neutral): Zawsze niebieski. Służy do zamykania obwodu, czyli odprowadzania prądu z powrotem do źródła zasilania po przejściu przez urządzenie. W normalnych warunkach nie ma na nim napięcia.
• Przewód ochronny (PE – Protective Earth): Zawsze żółto-zielony. To najważniejszy przewód bezpieczeństwa. Jego zadaniem jest odprowadzenie prądu upływowego do ziemi w przypadku awarii urządzenia (np. uszkodzenia izolacji i pojawienia się napięcia na obudowie), chroniąc użytkownika przed porażeniem. Jest on połączony z metalowymi obudowami urządzeń.

Prawidłowe podłączenie tych trzech przewodów jest absolutnie kluczowe dla bezpieczeństwa całej instalacji.

Dobór 'żył' do zadań: Jaki przekrój przewodu do oświetlenia (1, 5 mm²), a jaki do gniazdek (2, 5 mm²)?

Przekrój przewodu, czyli grubość jego "żyły", ma ogromne znaczenie dla bezpieczeństwa i wydajności instalacji. Zbyt cienki przewód może się przegrzewać, a nawet stopić pod wpływem zbyt dużego obciążenia, co grozi pożarem. Ogólnie przyjęte standardy to:

• 1,5 mm²: Przewody o tym przekroju są zazwyczaj stosowane do obwodów oświetleniowych, gdzie pobór prądu jest relatywnie niewielki.
• 2,5 mm²: To standardowy przekrój dla obwodów gniazd wtykowych, które zasilają większość urządzeń domowych. Zapewnia on odpowiednią rezerwę mocy i bezpieczeństwo.

Warto jednak pamiętać, że urządzenia o dużej mocy, takie jak płyty indukcyjne, piekarniki czy bojlery, mogą wymagać przewodów o większym przekroju (np. 4 mm² lub więcej), a także dedykowanych obwodów. Zawsze należy sprawdzić zalecenia producenta urządzenia i skonsultować się z elektrykiem.

Planowanie to podstawa: Jak krok po kroku zaprojektować prostą instalację?

Dobra instalacja elektryczna zaczyna się na papierze. Staranne planowanie to klucz do funkcjonalności, bezpieczeństwa i możliwości przyszłej rozbudowy. Nie pomijaj tego etapu!

Szkicowanie schematu: Jak logicznie rozplanować punkty świetlne i gniazdka?

Zacznij od prostego szkicu pomieszczenia, w którym ma powstać instalacja. Narysuj ściany, drzwi, okna i meble (nawet orientacyjnie). Następnie zaznacz na nim wszystkie planowane punkty elektryczne:

• Punkty świetlne: Gdzie chcesz mieć lampy sufitowe, kinkiety, oświetlenie robocze?
• Włączniki: Gdzie będą najwygodniejsze do obsługi oświetlenia? Pamiętaj o zasadzie, że włącznik powinien znajdować się przy wejściu do pomieszczenia.
• Gniazdka wtykowe: Pomyśl o wszystkich urządzeniach, które będziesz podłączać. Lepiej mieć jedno gniazdko za dużo niż za mało! Zastanów się nad rozmieszczeniem mebli, aby gniazdka nie były zasłonięte.

Pamiętaj, aby uwzględnić funkcjonalność i potrzeby użytkowników. To Twój projekt, więc ma być przede wszystkim dla Ciebie wygodny.

Zasada podziału na obwody: Dlaczego oświetlenie i gniazdka muszą działać niezależnie?

Podział instalacji na osobne obwody to nie tylko wymóg norm, ale przede wszystkim kwestia bezpieczeństwa i komfortu. Dlaczego jest to tak ważne?

• Bezpieczeństwo: W przypadku awarii w jednym obwodzie (np. zwarcia w gniazdku), wyłącznik nadprądowy odłączy tylko ten konkretny obwód, nie wpływając na resztę instalacji.
• Komfort użytkowania: Jeśli "wywali" bezpiecznik od gniazdek, nadal będziesz miał światło. To znacznie ułatwia lokalizację problemu i minimalizuje niedogodności.

Standardowo wydziela się osobne obwody dla oświetlenia i osobne dla gniazd wtykowych. W większych instalacjach obwodów gniazdek może być kilka, rozdzielonych na różne części pomieszczenia lub domu.

Obwody specjalnego przeznaczenia: Kiedy potrzebujesz oddzielnego zasilania dla urządzeń o dużej mocy?

Niektóre urządzenia domowe charakteryzują się bardzo dużym poborem mocy. Mowa tu o sprzętach takich jak płyta indukcyjna, piekarnik elektryczny, pralka, zmywarka, bojler elektryczny czy elektryczny podgrzewacz wody. Dla nich absolutnie konieczne jest wydzielenie dedykowanych obwodów, często zasilanych przewodami o większym przekroju (np. 4 mm² lub 6 mm²) i zabezpieczonych odpowiednio mocniejszymi wyłącznikami nadprądowymi. W przypadku niektórych urządzeń, zwłaszcza kuchennych, może być wymagane zasilanie trójfazowe, potocznie nazywane "siłą". Planując takie obwody, zawsze konsultuj się ze specjalistą, aby dobrać odpowiednie zabezpieczenia i przewody.

Praktyczne wskazówki: Ergonomiczne rozmieszczenie włączników i kontaktów w kuchni, łazience i garażu

Ergonomia to słowo klucz. Odpowiednie rozmieszczenie osprzętu elektrycznego znacznie poprawia komfort codziennego użytkowania:

• Kuchnia: Zaplanuj dużo gniazdek roboczych nad blatem – na ekspres do kawy, czajnik, blender. Pamiętaj o gniazdkach do okapu, lodówki, zmywarki, piekarnika. Włączniki światła głównego i oświetlenia blatu powinny być łatwo dostępne.
• Łazienka: Gniazdka muszą być zlokalizowane w bezpiecznej odległości od źródeł wody (umywalka, prysznic, wanna) zgodnie z przepisami. Zazwyczaj są to gniazdka z klapką, chroniącą przed zachlapaniem. Włącznik światła najlepiej umieścić poza strefą mokrą, np. przy drzwiach.
• Garaż/Altana: Tutaj gniazdka powinny być rozmieszczone strategicznie, aby umożliwić podłączenie narzędzi elektrycznych, ładowarek czy oświetlenia roboczego. Warto rozważyć gniazdka bryzgoszczelne (o wyższym stopniu ochrony IP), szczególnie jeśli obiekt nie jest w pełni szczelny.

Zawsze myśl o tym, jak będziesz korzystać z danego pomieszczenia, i dostosuj do tego plan instalacji.

Prace przygotowawcze, które możesz wykonać samodzielnie – poradnik

Jak już wspomniałem, wiele etapów tworzenia prostej instalacji elektrycznej możesz wykonać samodzielnie. To nie tylko oszczędność, ale i satysfakcja. Pamiętaj jednak, aby zawsze robić to z rozwagą i dbałością o detale.

Narzędzia i materiały: Czego będziesz potrzebować na start?

Zanim zaczniesz, upewnij się, że masz pod ręką odpowiednie narzędzia i materiały. To podstawa efektywnej i bezpiecznej pracy:

• Narzędzia:
  • Młotowiertarka z dłutem lub bruzdownica (do kucia bruzd)
  • Poziomica i miara (do precyzyjnego wyznaczania tras)
  • Próbnik napięcia (zawsze miej go pod ręką, nawet jeśli myślisz, że prądu nie ma!)
  • Śrubokręty (krzyżakowe i płaskie), kombinerki, ściągacz izolacji
  • Nóż do kabli
  • Pistolet do silikonu (do uszczelniania puszek)
• Materiały:
  • Puszki instalacyjne (podtynkowe lub natynkowe, w zależności od techniki montażu)
  • Peszle (rurki ochronne na przewody) o odpowiedniej średnicy
  • Przewody elektryczne o właściwych przekrojach (np. YDYp 3x1,5 mm² i YDYp 3x2,5 mm²)
  • Uchwyty do peszli i przewodów
  • Taśma izolacyjna
  • Gips szybkowiążący lub zaprawa montażowa (do osadzania puszek)

Kucie bruzd i montaż puszek: Technika i najczęstsze błędy, których należy unikać

Kucie bruzd to brudna, ale konieczna praca. Trasy bruzd wyznaczaj zawsze poziomicą i ołówkiem, pamiętając o prowadzeniu ich w liniach prostych – pionowo lub poziomo. Unikaj prowadzenia przewodów po skosie, ponieważ utrudnia to późniejsze lokalizowanie instalacji i zwiększa ryzyko uszkodzenia podczas wiercenia. Bruzdy powinny być na tyle głębokie, aby przewody w peszlach były całkowicie schowane pod tynkiem.
Montaż puszek instalacyjnych wymaga precyzji. Otwory pod puszki wywierć otwornicą, a następnie osadź je w ścianie za pomocą gipsu szybkowiążącego lub zaprawy montażowej. Puszki muszą być solidnie osadzone i zlicowane z powierzchnią ściany. Najczęstsze błędy to zbyt płytkie bruzdy, które powodują, że przewody wystają spod tynku, uszkodzenie konstrukcji ściany przez zbyt głębokie kucie, czy niestabilne osadzenie puszek, które potem "latają" przy montażu osprzętu.

Układanie przewodów w peszlach: Jak robić to bezpiecznie i zgodnie ze sztuką?

Układanie przewodów w rurkach ochronnych, czyli peszlach, to standard w nowoczesnych instalacjach. Peszle zapewniają przewodom ochronę mechaniczną przed uszkodzeniami podczas prac wykończeniowych, a co najważniejsze – umożliwiają ich wymianę w przyszłości bez konieczności kucia ścian. To naprawdę duży atut, gdyby kiedyś trzeba było wymienić uszkodzony przewód lub zwiększyć jego przekrój.
Przewody należy wprowadzać do peszli przed ich ułożeniem w bruzdach. Peszle powinny być prowadzone łagodnymi łukami, unikając ostrych zagięć, które mogłyby utrudnić przeciągnięcie przewodów. Mocuj je do ściany za pomocą specjalnych uchwytów, zapewniając stabilność. Pamiętaj, aby pozostawić odpowiedni zapas przewodu w puszkach (około 10-15 cm), co ułatwi późniejsze podłączenie gniazdek i włączników.

Kwestie formalne i finansowe: Kto może podłączyć i ile to kosztuje?

Po wykonaniu prac przygotowawczych nadejdzie moment, w którym będziesz musiał oddać stery w ręce profesjonalisty. To etap, którego nie wolno pominąć ani zbagatelizować.

Znalezienie fachowca: Jakie uprawnienia (SEP G1) musi posiadać elektryk?

Jak już wcześniej wspomniałem, podłączenie instalacji do sieci, montaż rozdzielnicy, wykonanie pomiarów i sporządzenie protokołu odbioru to zadania wyłącznie dla wykwalifikowanego elektryka. Taki fachowiec musi posiadać odpowiednie uprawnienia, potwierdzone egzaminem państwowym. Mówimy tu o uprawnieniach SEP (Stowarzyszenia Elektryków Polskich) grupy G1. Konkretnie, do prac eksploatacyjnych (podłączanie, uruchamianie) wymagany jest zakres "E" (eksploatacja), natomiast do wykonywania pomiarów i sporządzania protokołu odbioru niezbędny jest również zakres "D" (dozór). Zawsze proś o okazanie aktualnych uprawnień elektryka, zanim powierzysz mu pracę. To Twoje prawo i Twoje bezpieczeństwo.

Cennik usług w Polsce: Ile kosztuje 'punkt elektryczny' w 2026 roku?

Koszty wykonania instalacji elektrycznej mogą się znacznie różnić w zależności od regionu Polski, zakresu prac i doświadczenia elektryka. Najczęściej rozliczenie odbywa się "za punkt", czyli za każde gniazdko, włącznik, punkt oświetleniowy czy wypust kablowy. Na podstawie danych z dostępnych źródeł, w 2026 roku możemy spodziewać się następujących orientacyjnych cen:

Usługa	Zakres cen (netto) w 2026 roku	Uwagi
Wykonanie punktu elektrycznego (robocizna + podstawowy materiał)	95-200 zł	Cena za gniazdko, włącznik, punkt oświetleniowy. Wyższe ceny w dużych miastach.
Wykonanie punktu elektrycznego (sama robocizna)	60-120 zł	Jeśli samodzielnie zapewniasz materiały.
Montaż rozdzielnicy (robocizna)	300-800 zł	W zależności od wielkości i liczby modułów.
Montaż osprzętu (gniazdka, włączniki)	15-30 zł/szt.	Po odbiorze instalacji, bez podłączenia do sieci.
Protokół odbioru instalacji (pomiar + dokumentacja)	650-720 zł	Cena za dom jednorodzinny lub podobny obiekt.

Pamiętaj, że są to ceny orientacyjne. Zawsze warto poprosić o kilka wycen od różnych elektryków, aby porównać oferty i wybrać tę najbardziej korzystną, ale niekoniecznie najtańszą. Jakość i bezpieczeństwo są tu priorytetem.

Twoja instalacja w praktyce: Podłączenie osprzętu i finalne wskazówki bezpieczeństwa

Gdy instalacja zostanie profesjonalnie podłączona i odebrana, możesz przystąpić do finalnych prac, które nadadzą jej estetyczny wygląd i pełną funkcjonalność. Jednak i na tym etapie należy zachować szczególną ostrożność.

Montaż gniazdek i włączników: Instrukcja krok po kroku (po odbiorze przez elektryka)

To jest ten moment, kiedy Twoja instalacja nabiera kształtów. Pamiętaj jednak: te prace możesz wykonać dopiero PO odbiorze instalacji przez elektryka i przy całkowicie odłączonym zasilaniu! Nigdy nie pracuj pod napięciem.
Uproszczona instrukcja montażu osprzętu:

1. Odłącz zasilanie: Upewnij się, że główny wyłącznik prądu jest wyłączony, a najlepiej, aby elektryk odłączył zasilanie na stałe na czas montażu osprzętu.
2. Przygotuj przewody: Ostrożnie ściągnij izolację z końcówek przewodów wystających z puszki (około 1 cm).
3. Podłącz przewody: Zgodnie z oznaczeniami na gniazdku/włączniku, podłącz odpowiednie przewody: fazowy (L) do odpowiedniego zacisku, neutralny (N) do swojego zacisku (tylko w gniazdkach), ochronny (PE) do zacisku ochronnego (tylko w gniazdkach). Zawsze sprawdzaj schemat producenta osprzętu.
4. Osadź mechanizm: Delikatnie wsuń podłączony mechanizm gniazdka lub włącznika do puszki i przykręć go śrubami rozporowymi, tak aby był stabilny i równo zlicowany ze ścianą.
5. Zamontuj ramkę i klawisz/pokrywę: Na koniec załóż ozdobną ramkę i klawisz włącznika lub pokrywę gniazdka.

Zasady, które ratują życie: Czego absolutnie nie wolno robić przy pracy z prądem?

Prąd elektryczny jest niewidzialnym zagrożeniem i wymaga najwyższego szacunku. Oto zasady, których absolutnie nie wolno łamać:

• Nigdy nie pracuj pod napięciem! Zawsze odłącz zasilanie przed rozpoczęciem jakichkolwiek prac.
• Nie używaj uszkodzonych narzędzi, zwłaszcza tych z uszkodzoną izolacją.
• Nie improwizuj rozwiązań. Jeśli czegoś nie wiesz, zapytaj fachowca.
• Nie ignoruj zaleceń producentów urządzeń i osprzętu elektrycznego.
• Nie dotykaj mokrymi rękami urządzeń elektrycznych ani gniazdek.
• Nie przeciążaj instalacji, podłączając zbyt wiele urządzeń do jednego gniazdka za pomocą rozgałęziaczy.
• Nie lekceważ iskrzenia, zapachu spalenizny czy nagrzewających się gniazdek – to sygnały alarmowe!

Twoje życie i zdrowie są najważniejsze. W razie wątpliwości zawsze wezwij wykwalifikowanego elektryka.

Przeczytaj również: Piec na ekogroszek - jak ustawić, by nie było spieków?

Myśl przyszłościowo: Jak zostawić furtkę na ewentualną rozbudowę instalacji?

Nawet jeśli dziś planujesz prostą instalację, warto pomyśleć o przyszłości. Potrzeby mogą się zmienić, a rozbudowa instalacji bywa kosztowna i uciążliwa. Oto kilka wskazówek, jak zostawić sobie "furtkę":

• Dodatkowe peszle: Podczas układania przewodów, pozostaw kilka pustych peszli w ścianach, prowadzących do strategicznych miejsc (np. do miejsca, gdzie w przyszłości może stanąć telewizor, biurko z komputerem, czy klimatyzator). Kiedyś wystarczy przeciągnąć w nich przewody, bez konieczności kucia.
• Większa rozdzielnica: Zdecyduj się na rozdzielnicę o nieco większej liczbie modułów, niż potrzebujesz obecnie. Wolne miejsca na dodatkowe bezpieczniki to idealne rozwiązanie, gdy zechcesz dodać nowy obwód.
• Dodatkowe przewody: Do niektórych punktów możesz poprowadzić dodatkowy, niepodłączony przewód, który będzie czekał na swoją kolej.
• Dokumentacja: Zawsze zachowaj dokładny schemat instalacji. To ułatwi każdą przyszłą modyfikację czy naprawę.

Takie podejście minimalizuje przyszłe koszty i bałagan związany z ewentualnymi zmianami w instalacji.
