Schemat instalacji elektrycznej - jak go zrozumieć i wykonać?

Schemat instalacji elektrycznej to niepozorny dokument, który często bywa niedoceniany, a stanowi absolutny fundament bezpieczeństwa i funkcjonalności każdego budynku. Niezależnie od tego, czy budujesz nowy dom, remontujesz mieszkanie, czy po prostu chcesz zrozumieć, jak działa elektryka w Twoim otoczeniu, znajomość schematów jest kluczowa. To właśnie na nich opiera się prawidłowe wykonanie, eksploatacja, a także wszelkie późniejsze modyfikacje instalacji. W tym artykule, bazując na moim wieloletnim doświadczeniu, kompleksowo wyjaśnię, czym jest schemat, co powinien zawierać, jak go prawidłowo odczytywać i tworzyć, a także jakie aspekty formalno-prawne są z nim związane. Przygotuj się na solidną dawkę wiedzy, która pomoże Ci uniknąć kosztownych błędów i zapewnić bezpieczeństwo sobie oraz swoim bliskim.

Dlaczego prawidłowy schemat instalacji elektrycznej to fundament bezpieczeństwa i funkcjonalności Twojego domu?

Schemat instalacji elektrycznej to znacznie więcej niż tylko zbiór linii i symboli na papierze. To prawdziwa mapa drogowa dla całej elektryki w Twoim budynku, od której zależy bezpieczeństwo użytkowników, niezawodność działania urządzeń oraz komfort codziennego życia. Traktuję go jako absolutny priorytet, ponieważ precyzyjny i aktualny schemat jest podstawą do każdego etapu pracy z instalacją: od początkowego planowania, przez fachowe wykonawstwo, aż po późniejszą eksploatację, konserwację i ewentualne modyfikacje. Bez niego, każda interwencja w system staje się zgadywaniem, co drastycznie zwiększa ryzyko błędów.

Schemat jako mapa drogowa Twojej elektryki – kiedy jest absolutnie niezbędny?

Z mojego doświadczenia wynika, że schemat instalacji elektrycznej jest absolutnie niezbędny w wielu kluczowych sytuacjach. Przede wszystkim, jest to podstawa podczas budowy nowego domu, gdzie stanowi integralną część projektu budowlanego. Bez niego nie ma mowy o uzyskaniu pozwolenia na budowę czy późniejszego odbioru budynku. Jest również nieodzowny przy generalnym remoncie instalacji, jej modernizacji lub rozbudowie obiektu, ponieważ pozwala na dokładne zaplanowanie zmian i integrację nowych elementów z istniejącym systemem.

Co więcej, schemat staje się bezcennym narzędziem w przypadku problemów z instalacją, takich jak awarie, zwarcia czy niewyjaśnione wyłączanie zabezpieczeń. To właśnie on pozwala elektrykom na szybkie i skuteczne zlokalizowanie usterki, minimalizując czas naprawy i koszty. Można go porównać do „mapy drogowej”, która pozwala zarówno profesjonalistom, jak i właścicielom zrozumieć układ przewodów, lokalizację zabezpieczeń oraz rozmieszczenie punktów odbioru energii. Wymogi prawne dla odbioru budynku jasno określają konieczność posiadania kompletnej dokumentacji technicznej, w tym schematu instalacji elektrycznej, co dodatkowo podkreśla jego fundamentalne znaczenie.

Konsekwencje braku lub błędów w dokumentacji – od problemów z odbiorem po ryzyko pożaru

Brak schematu lub, co gorsza, jego błędne wykonanie, może prowadzić do szeregu poważnych konsekwencji, które wykraczają poza zwykłe niedogodności. Na etapie budowy, brak odpowiedniej dokumentacji uniemożliwi uzyskanie pozwolenia na użytkowanie budynku, co w praktyce oznacza niemożność legalnego zamieszkania. W dłuższej perspektywie, błędny schemat lub jego całkowity brak drastycznie utrudnia, a czasem wręcz uniemożliwia, lokalizację usterek i przeprowadzenie skutecznych napraw.

Najpoważniejsze konsekwencje dotyczą jednak bezpieczeństwa. Niewłaściwie zaprojektowana lub wykonana instalacja, bez oparcia o precyzyjny schemat, może prowadzić do przeciążenia obwodów, co z kolei grozi uszkodzeniem sprzętu, a w skrajnych przypadkach – porażeniem prądem, a nawet pożarem. Warto pamiętać, że brak dokumentacji utrudnia również przyszłe modyfikacje i rozbudowy instalacji, a w przypadku szkody, może wpłynąć na ważność ubezpieczenia, jeśli ubezpieczyciel stwierdzi, że instalacja nie spełniała norm bezpieczeństwa. To naprawdę nie są rzeczy, na których warto oszczędzać.

Co to jest schemat instalacji elektrycznej i co musi zawierać zgodnie z przepisami?

Schemat instalacji elektrycznej to nic innego jak techniczny rysunek, który za pomocą ustandaryzowanych symboli graficznych przedstawia połączenia i współzależności między poszczególnymi elementami instalacji. To język, którym posługują się elektrycy i projektanci, aby precyzyjnie opisać, jak prąd ma płynąć w budynku. Zgodność z polskimi normami, takimi jak historyczna PN-79/E-01244 oraz aktualne normy europejskie, np. PN-EN 60617, jest kluczowa. Zapewnia ona ujednolicenie dokumentacji, co pozwala każdemu specjaliście na prawidłowe odczytanie i zrozumienie projektu, niezależnie od tego, kto go stworzył.

Schemat ideowy, montażowy, a plan instalacji – poznaj kluczowe różnice

W świecie elektryki spotykamy się z kilkoma rodzajami schematów, z których każdy pełni nieco inną funkcję. Zrozumienie ich różnic jest kluczowe:

• Schemat ideowy (jednokreskowy): Ten typ schematu skupia się na zasadzie działania obwodu. Przedstawia połączenia funkcjonalne w uproszczonej formie, często bez dokładnego odwzorowania fizycznego ułożenia przewodów. Jego głównym celem jest pokazanie, jak poszczególne elementy współpracują ze sobą i jakie są ich funkcje w systemie.
• Schemat montażowy (wielokreskowy): Jest znacznie bardziej szczegółowy. Pokazuje fizyczne połączenia wszystkich przewodów i elementów, często w formie realistycznego rysunku. Dzięki niemu wykonawca wie, jak dokładnie połączyć każdy przewód, gdzie zamontować konkretne urządzenia i jakie są ich wzajemne fizyczne relacje.
• Plan instalacji: To najczęściej używany typ schematu w budownictwie jednorodzinnym i to na nim powinniśmy się skupić jako właściciele domów. Jest on nanoszony bezpośrednio na rzuty budynku, pokazując trasy przewodów oraz rozmieszczenie gniazd, łączników, punktów oświetleniowych i innych elementów w kontekście architektonicznym. Dzięki niemu wiemy, gdzie dokładnie znajdzie się każdy element instalacji w naszym domu.

Dla użytkownika domowego, który chce zrozumieć układ elektryki w swoim mieszkaniu czy domu, najważniejszy jest właśnie plan instalacji, ponieważ to on w najbardziej przystępny sposób wizualizuje rozmieszczenie wszystkich elementów w przestrzeni.

Niezbędne elementy każdego profesjonalnego schematu: od rozdzielnicy po ostatnie gniazdko

Aby schemat instalacji elektrycznej był kompletny, funkcjonalny i zgodny z normami, musi zawierać szereg kluczowych informacji. Zawsze zwracam uwagę na to, aby każdy projekt, który trafia w moje ręce, był wyposażony w te elementy:

1. Układ zasilania i rozdzielnica: To punkt wyjścia całej instalacji. Schemat musi jasno wskazywać lokalizację tablicy rozdzielczej, jej wyposażenie (takie jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe, ochronniki przepięć) oraz sposób zasilania budynku od złącza kablowego lub napowietrznego. To serce instalacji, więc jego opis musi być precyzyjny.
2. Obwody elektryczne: Instalacja musi być logicznie podzielona na poszczególne obwody, np. oświetleniowe, gniazd wtykowych ogólnego przeznaczenia, obwody siłowe dla urządzeń o dużej mocy (kuchenka, płyta indukcyjna). Schemat musi określać obciążalność każdego obwodu i przypisane do niego zabezpieczenia.
3. Punkty odbioru energii: Niezwykle ważne jest dokładne rozmieszczenie wszystkich gniazdek, włączników światła, punktów oświetleniowych (lamp sufitowych, kinkietów), wypustów kablowych oraz innych odbiorników stałych (np. wentylatorów, grzejników elektrycznych). Każdy punkt powinien być jasno oznaczony i umiejscowiony na rzucie.
4. Opis przewodów: Schemat musi zawierać szczegółowe informacje o przewodach: ich typie (np. YDYp), przekroju (np. 3x2,5 mm²) oraz sposobie ułożenia (np. podtynkowo, w rurkach, w korytkach). To kluczowe dla bezpieczeństwa i prawidłowego doboru materiałów.
5. Legenda symboli: Bez niej schemat jest niezrozumiały. Legenda to "słownik", który wyjaśnia wszystkie użyte na schemacie symbole graficzne oraz oznaczenia literowe (np. L - przewód fazowy, N - neutralny, PE - ochronny).

Legenda, czyli jak zrozumieć oznaczenia na projekcie?

Jak już wspomniałem, legenda to absolutny "słownik" schematu. Bez niej, nawet najbardziej precyzyjny rysunek jest jedynie zbiorem niezrozumiałych kształtów i linii. To właśnie legenda tłumaczy nam, co oznacza każdy symbol graficzny i każde oznaczenie literowe użyte w projekcie. Profesjonalne schematy zawsze zawierają szczegółową legendę, która odwołuje się do ustandaryzowanych symboli graficznych, zgodnych z obowiązującymi normami (np. PN-EN 60617). Obejmuje ona zarówno elementy instalacji (gniazdka, włączniki, lampy), jak i typy przewodów czy zabezpieczeń. Bez poświęcenia czasu na przestudiowanie legendy, niemożliwe jest prawidłowe zinterpretowanie projektu i zrozumienie intencji projektanta. Zawsze powtarzam, że to pierwszy element, na który należy zwrócić uwagę, biorąc do ręki nowy schemat.

Jak czytać schemat instalacji elektrycznej jak profesjonalista? Przewodnik po symbolach

Zrozumienie schematu instalacji elektrycznej może wydawać się skomplikowane na pierwszy rzut oka, ale zapewniam Cię, że dzięki poznaniu podstawowych symboli i zasad, będziesz w stanie odczytać go jak profesjonalista. To nie jest wiedza tajemna, a raczej umiejętność, którą można nabyć. Pamiętaj, że każdy symbol ma swoje znaczenie, a ich logiczne połączenie tworzy spójny obraz całej instalacji. Przygotowałem dla Ciebie przewodnik, który ułatwi Ci to zadanie.

Rozszyfrowujemy najważniejsze symbole graficzne zgodne z normą PN-EN 60617

Poniżej przedstawiam tabelę z najczęściej spotykanymi symbolami graficznymi, które są zgodne z normą PN-EN 60617. Ich znajomość to podstawa do swobodnego poruszania się po każdym schemacie.

Symbol	Opis
Kółko z dwoma kreskami prostopadłymi wewnątrz.	Gniazdo pojedyncze
Dwa kółka z kreskami prostopadłymi wewnątrz, połączone linią.	Gniazdo podwójne
Kółko z ukośną kreską i małym kółkiem na końcu.	Włącznik jednobiegunowy
Kółko z ukośną kreską, małym kółkiem na końcu i drugą ukośną kreską skierowaną w drugą stronę.	Włącznik schodowy
Kółko z krzyżykiem wewnątrz.	Punkt świetlny (lampa)
Prostokąt z ukośną kreską przechodzącą przez środek.	Rozdzielnica
Kwadrat z ukośną kreską i małym kółkiem na końcu.	Wyłącznik nadprądowy (bezpiecznik)
Kwadrat z ukośną kreską, małym kółkiem na końcu i łukiem symbolizującym różnicę prądów.	Wyłącznik różnicowoprądowy (RCD)
Symbol błyskawicy w kwadracie.	Ochronnik przepięć (SPD)
Prosta linia.	Przewód (linia)

Oznaczenia literowe przewodów (L, N, PE, PEN) – co oznaczają kolory kabli?

Oprócz symboli graficznych, kluczowe jest zrozumienie oznaczeń literowych przewodów oraz ich standardowej kolorystyki. To absolutna podstawa bezpieczeństwa, ponieważ pozwala na prawidłowe podłączenie i identyfikację funkcji każdego kabla.

• L (Linia / Faza): Jest to przewód fazowy, czyli ten, który znajduje się pod napięciem. Jego standardowe kolory to brązowy, czarny lub szary. W przypadku instalacji trójfazowych, każda faza ma swój kolor.
• N (Neutralny): Przewód neutralny, który w normalnych warunkach pracy nie powinien znajdować się pod napięciem względem ziemi. Jego standardowy kolor to niebieski.
• PE (Ochronny): Przewód ochronny, którego głównym zadaniem jest ochrona przed porażeniem prądem. W przypadku awarii (np. przebicia izolacji), odprowadza prąd do ziemi, powodując zadziałanie zabezpieczeń. Jego standardowy kolor to charakterystyczny żółto-zielony.
• PEN (Ochronno-neutralny): Jest to przewód, który łączy funkcje ochronną i neutralną. Spotykany jest głównie w starszych instalacjach lub w niektórych typach sieci. Jego standardowy kolor to również żółto-zielony, ale często z dodatkowym niebieskim oznaczeniem na końcówkach, aby podkreślić jego podwójną funkcję.

Przestrzeganie tej kolorystyki jest absolutnie krytyczne dla bezpieczeństwa. Pomylenie przewodów może mieć tragiczne konsekwencje, dlatego zawsze upewniaj się, że kolory odpowiadają ich przeznaczeniu.

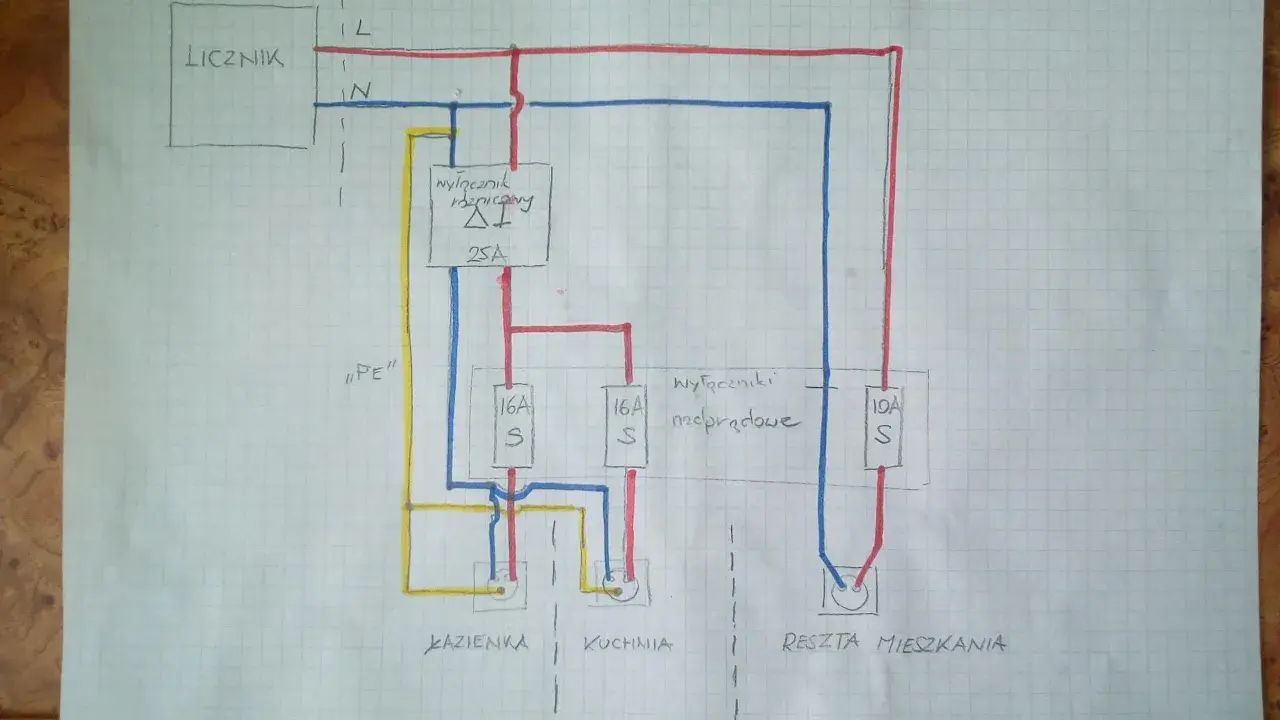

Analiza przykładowego schematu domu jednorodzinnego krok po kroku

Teraz, gdy znasz już podstawowe symbole i oznaczenia, przejdźmy do praktyki. Wyobraź sobie, że masz przed sobą plan instalacji elektrycznej swojego domu. Jak go odczytać? Proponuję następujące kroki:

1. Zacznij od głównego zasilania: Zlokalizuj punkt wejścia zasilania do budynku i główną rozdzielnicę. Zobaczysz, jak prąd dopływa do Twojego domu.
2. Przejdź do rozdzielnicy: Wewnątrz rozdzielnicy zidentyfikuj wszystkie zabezpieczenia: wyłączniki nadprądowe (bezpieczniki), wyłączniki różnicowoprądowe (RCD) oraz ochronniki przepięć (SPD). Zwróć uwagę na ich wartości i przypisane im obwody.
3. Śledź podział na obwody: Z rozdzielnicy wychodzą linie, które reprezentują poszczególne obwody. Śledź je, aby zobaczyć, które pomieszczenia lub grupy odbiorników są zasilane z danego obwodu. Na przykład, jeden obwód może zasilać oświetlenie w salonie, inny gniazdka w kuchni, a jeszcze inny pralkę w łazience.
4. Zidentyfikuj punkty odbioru: W każdym pomieszczeniu zlokalizuj gniazdka, włączniki, punkty świetlne i inne odbiorniki. Zwróć uwagę na ich typ (np. gniazdo pojedyncze, podwójne, włącznik schodowy).
5. Analizuj trasy przewodów: Linie na schemacie pokazują, jak przewody są ułożone w ścianach, podłogach czy sufitach. Zwróć uwagę na ich typ i przekrój, które powinny być opisane obok linii lub w legendzie.
6. Korzystaj z legendy: W razie wątpliwości zawsze wracaj do legendy. To Twój niezawodny przewodnik po wszystkich symbolach i skrótach.

Pamiętaj, że praktyka czyni mistrza. Im więcej schematów przeanalizujesz, tym łatwiej będzie Ci je odczytywać. To umiejętność, która naprawdę się opłaca.

Projekt a schemat roboczy – kto może legalnie przygotować dokumentację?

Wiele osób myli pojęcia "projekt instalacji elektrycznej" z "schematem roboczym" lub "szkicem". To jednak dwie zupełnie różne rzeczy, zwłaszcza w kontekście prawnym i odpowiedzialności. Zrozumienie tej różnicy jest kluczowe, aby uniknąć problemów na etapie budowy czy odbioru instalacji.

Uprawnienia budowlane do projektowania – kiedy potrzebujesz podpisu inżyniera?

Formalny projekt instalacji elektrycznej, który jest wymagany przy budowie nowego obiektu lub znaczącej przebudowie istniejącego, może być wykonany wyłącznie przez osobę posiadającą odpowiednie uprawnienia budowlane do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych. To nie jest kwestia wyboru, lecz wymóg prawny. Taki projekt jest integralną częścią projektu budowlanego i jest niezbędny do uzyskania pozwolenia na budowę, a także do późniejszego odbioru budynku przez nadzór budowlany. Jak podaje Ustawa Prawo budowlane, dokumentacja musi być sporządzona przez uprawnionego projektanta, który bierze na siebie pełną odpowiedzialność za zgodność projektu z przepisami i normami. Bez jego podpisu, projekt nie ma mocy prawnej.

Rola elektryka z uprawnieniami SEP a uprawnienia projektanta

Warto wyraźnie rozróżnić role projektanta od roli elektryka z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Projektant, jak wspomniałem, to osoba z uprawnieniami budowlanymi do projektowania. To on tworzy koncepcję instalacji, dobiera rozwiązania techniczne, oblicza parametry i sporządza całą dokumentację projektową.

Elektryk z uprawnieniami SEP (np. G1, G2, G3) natomiast, to specjalista, który posiada kwalifikacje do eksploatacji, dozoru, montażu, konserwacji i pomiarów instalacji elektrycznych. Jego uprawnienia pozwalają mu na realizację projektu w praktyce, czyli na fizyczne wykonanie instalacji, jej podłączenie, sprawdzenie i uruchomienie. Elektryk z SEP odpowiada za prawidłowe wykonanie instalacji zgodnie z projektem i obowiązującymi normami, oraz za jej bezpieczeństwo. Ważne jest, aby pamiętać, że uprawnienia SEP, choć niezwykle ważne i świadczące o profesjonalizmie, nie uprawniają do tworzenia formalnych projektów budowlanych, które wymagają uprawnień projektowych.

Czy mogę samodzielnie narysować schemat na własne potrzeby? Aspekty prawne i praktyczne

Oczywiście, że możesz samodzielnie narysować schemat instalacji elektrycznej na własne potrzeby! Jeśli chcesz rozplanować gniazdka w nowo urządzanym pokoju, zastanowić się nad rozmieszczeniem oświetlenia czy po prostu mieć poglądowy rysunek swojej instalacji, prosty szkic jest jak najbardziej dopuszczalny i często bardzo pomocny. To świetny sposób na wizualizację pomysłów i lepsze zrozumienie własnych potrzeb.

Jednakże, musisz mieć świadomość, że taki samodzielnie przygotowany szkic nie ma mocy prawnej formalnego projektu. Nie może być on podstawą do zgłoszenia budowy, uzyskania pozwolenia na użytkowanie czy odbioru instalacji przez odpowiednie organy. Dla bezpieczeństwa i zgodności z normami, zwłaszcza w przypadku nowych instalacji, dużych remontów czy znaczących modyfikacji, zawsze należy zlecać projektowanie profesjonalistom z odpowiednimi uprawnieniami. Mój punkt widzenia jest taki: do celów poglądowych – tak, do celów formalnych i bezpieczeństwa – zawsze zaufaj ekspertowi.

Planowanie kluczowych elementów instalacji na schemacie – praktyczne wskazówki

Skuteczne planowanie instalacji elektrycznej to proces, który wymaga przemyślenia wielu aspektów, zanim jeszcze wbije się pierwszy gwóźdź. Wszystkie te decyzje powinny znaleźć swoje odzwierciedlenie na schemacie. Oto moje praktyczne wskazówki, które pomogą Ci stworzyć funkcjonalną i bezpieczną instalację.

Projektowanie rozdzielnicy głównej – serca całej instalacji

Rozdzielnica główna to bez wątpienia serce całej instalacji elektrycznej w Twoim domu. Jej prawidłowe zaprojektowanie jest absolutnie kluczowe. Oto, na co należy zwrócić uwagę:

• Lokalizacja: Wybierz miejsce łatwo dostępne, suche, bezpieczne i nienarażone na uszkodzenia mechaniczne. Zazwyczaj jest to wiatrołap, korytarz lub pomieszczenie gospodarcze.
• Wielkość: Rozdzielnica powinna być odpowiednia do obecnych potrzeb, ale zawsze z pewnym zapasem na przyszłe rozbudowy lub dodanie nowych obwodów (np. dla fotowoltaiki, ładowarki samochodowej, inteligentnego domu). Lepiej mieć kilka wolnych miejsc na moduły niż później wymieniać całą skrzynkę.
• Wyposażenie: Musi zawierać obowiązkowe zabezpieczenia: wyłączniki nadprądowe (tzw. bezpieczniki), wyłączniki różnicowoprądowe (RCD) oraz ochronniki przepięć (SPD). Ich dobór musi być zgodny z projektem i normami.
• Estetyka i funkcjonalność: Zadbaj o przejrzysty układ modułów, czytelne opisy obwodów i łatwy dostęp do każdego elementu. To ułatwi późniejszą eksploatację i ewentualne interwencje.

Pamiętaj, że dobrze zaprojektowana rozdzielnica to podstawa stabilnej i bezpiecznej pracy całej instalacji.

Logiczny podział na obwody: oświetlenie, gniazda, urządzenia dużej mocy

Logiczny podział instalacji na obwody to jeden z najważniejszych aspektów projektowania, który ma bezpośrednie przełożenie na bezpieczeństwo i funkcjonalność. Oto dlaczego jest to tak istotne i jak go zaplanować:

• Bezpieczeństwo: Prawidłowy podział znacząco zwiększa bezpieczeństwo, ograniczając ryzyko przeciążeń, zwarć i porażeń prądem. W przypadku awarii, wyłącza się tylko jeden obwód, a nie cała instalacja.
• Funkcjonalność: Umożliwia wyłączenie zasilania tylko w części domu w razie awarii lub prac konserwacyjnych, nie paraliżując całego obiektu.
• Zabezpieczenie urządzeń: Chroni podłączone urządzenia przed uszkodzeniem wynikającym z wahań napięcia czy przeciążeń.

Zawsze rekomenduję następujący przykładowy podział:

• Osobne obwody dla oświetlenia (zazwyczaj jedno dla każdego piętra lub strefy).
• Osobne obwody dla gniazd ogólnego przeznaczenia (np. po jednym na pokój, lub dwa na większy salon).
• W kuchni: osobne obwody dla lodówki, piekarnika, zmywarki, płyty indukcyjnej (często siłowy), mikrofalówki, czajnika.
• W łazience: osobne obwody dla pralki, bojlera elektrycznego, suszarki.
• Osobne obwody dla urządzeń zewnętrznych (ogród, garaż, brama wjazdowa).
• Obwody siłowe (trójfazowe) dla urządzeń o dużej mocy, takich jak płyta indukcyjna, pompa ciepła czy niektóre narzędzia w garażu.

Taki podział zapewnia optymalne działanie i minimalizuje ryzyko awarii.

Gniazdka, włączniki i punkty świetlne – jak optymalnie rozplanować ich umiejscowienie?

Rozmieszczenie gniazdek, włączników i punktów świetlnych to kwestia, która bezpośrednio wpływa na komfort i ergonomię użytkowania domu. Warto poświęcić temu etapowi dużo uwagi:

• Ergonomia: Gniazdka i włączniki powinny być łatwo dostępne i umieszczone na odpowiedniej wysokości. Włączniki zazwyczaj na wysokości 110-120 cm od podłogi, gniazdka 30 cm, chyba że wymagają tego konkretne urządzenia (np. gniazdka nad blatem kuchennym).
• Funkcjonalność pomieszczeń: Rozmieszczenie musi być zgodne z przeznaczeniem pomieszczenia i planowanym ustawieniem mebli. Zastanów się, gdzie postawisz telewizor, biurko, lampkę nocną, sprzęt AGD.
• Minimalne odległości: Pamiętaj o przepisowych odległościach od źródeł wody (umywalka, prysznic, wanna) i grzejników. W łazienkach obowiązują strefy bezpieczeństwa.
• Liczba gniazdek: Zawsze planuj więcej gniazdek, niż wydaje Ci się, że potrzebujesz. Unikniesz w ten sposób stosowania przedłużaczy i rozgałęźników, które są nieestetyczne i mogą być niebezpieczne. W kuchni i salonie to szczególnie ważne.
• Oświetlenie: Zaplanuj różne typy oświetlenia: ogólne (sufitowe), strefowe (np. nad blatem kuchennym, do czytania) i dekoracyjne. Pamiętaj o włącznikach schodowych w korytarzach i na klatkach schodowych.

Zawsze sugeruję, aby projektować z myślą o przyszłości i zmieniających się potrzebach. Lepiej mieć jedno gniazdko za dużo niż jedno za mało.

Ochrona przeciwporażeniowa i przeciwprzepięciowa – co musi znaleźć się na schemacie?

Bezpieczeństwo to priorytet, dlatego na schemacie instalacji elektrycznej obowiązkowo muszą znaleźć się systemy ochrony przeciwporażeniowej i przeciwprzepięciowej. To elementy, które ratują życie i chronią Twój sprzęt:

• Ochrona przeciwporażeniowa: Kluczową rolę odgrywają tutaj wyłączniki różnicowoprądowe (RCD). Są one obowiązkowe w większości obwodów, w szczególności tych zasilających gniazdka wtykowe, urządzenia w łazienkach, kuchniach oraz na zewnątrz budynku. RCD natychmiast odłączają zasilanie w przypadku wykrycia upływu prądu, co może uratować życie w przypadku porażenia.
• Ochrona przeciwprzepięciowa: Tutaj mówimy o ochronnikach przepięć (SPD). Ich zadaniem jest ochrona urządzeń elektronicznych przed uszkodzeniami spowodowanymi przez przepięcia, które mogą pochodzić np. od wyładowań atmosferycznych (uderzeń pioruna) lub od zakłóceń w sieci energetycznej. SPD odprowadzają nadmiar energii do ziemi, zanim dotrze ona do wrażliwych urządzeń.

Te elementy są kluczowe dla bezpieczeństwa i są regulowane przez normy. Ich prawidłowy dobór i umiejscowienie na schemacie to absolutna podstawa profesjonalnego projektu.

Najczęstsze błędy w schematach elektrycznych i jak ich unikać?

Nawet najlepiej przygotowany projekt może zawierać błędy, zwłaszcza jeśli nie jest tworzony przez doświadczonego specjalistę. Moim celem jest pomóc Ci je zidentyfikować i, co najważniejsze, unikać. Pamiętaj, że unikanie błędów to klucz do bezpieczeństwa i długotrwałej funkcjonalności Twojej instalacji.

Błędny dobór przekroju przewodów do obciążenia

Jeden z najpoważniejszych i niestety często spotykanych błędów to zastosowanie przewodów o zbyt małym przekroju w stosunku do przewidywanego obciążenia. Konsekwencje tego błędu są dalekosiężne i niebezpieczne:

• Przegrzewanie się przewodów: Zbyt cienki przewód, przez który płynie zbyt duży prąd, będzie się przegrzewał.
• Ryzyko pożaru: Przegrzewające się przewody mogą doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji – do pożaru.
• Spadek napięcia: Zbyt mały przekrój powoduje większy spadek napięcia na długich odcinkach, co może prowadzić do nieprawidłowego działania urządzeń.
• Uszkodzenie izolacji: Ciągłe przegrzewanie skraca żywotność izolacji, zwiększając ryzyko awarii.

Podkreślam, że konieczne są precyzyjne obliczenia i stosowanie tabel doboru przekrojów przewodów, które uwzględniają zarówno moc odbiorników, jak i długość obwodu oraz sposób ułożenia przewodów. To nie jest miejsce na kompromisy.

Niewłaściwy podział obwodów i przeciążanie linii

Innym częstym błędem jest niewłaściwy podział obwodów, co skutkuje ich przeciążaniem. Zdarza się, że do jednego obwodu podłącza się zbyt wiele odbiorników lub łączy się obwody o bardzo różnych charakterystykach, np. oświetlenie z gniazdkami w kuchni, gdzie pracują urządzenia o dużej mocy. Konsekwencje to:

• Częste wyłączanie zabezpieczeń: W przypadku przeciążenia, wyłącznik nadprądowy będzie często "wybijał", co jest irytujące i świadczy o problemie.
• Przeciążenia i awarie: Długotrwałe przeciążenia prowadzą do szybszego zużycia instalacji i zwiększają ryzyko awarii.
• Niska funkcjonalność: W przypadku awarii jednego obwodu, może zostać odłączone zasilanie w zbyt dużej części domu.

Zawsze należy dążyć do przemyślanego i zgodnego z normami podziału obwodów, zapewniającego równomierne rozłożenie obciążeń i maksymalne bezpieczeństwo.

Pominięcie kluczowych zabezpieczeń, jak wyłączniki różnicowoprądowe (RCD)

To błąd, który może mieć najtragiczniejsze konsekwencje – pominięcie lub niewłaściwy dobór kluczowych zabezpieczeń. Mówię tu przede wszystkim o wyłącznikach różnicowoprądowych (RCD). Zgodnie z obowiązującymi przepisami, RCD są obowiązkowe w wielu obwodach i pełnią funkcję ratowania życia, chroniąc przed porażeniem prądem w przypadku uszkodzenia izolacji lub bezpośredniego kontaktu z elementami pod napięciem.

Brak RCD w odpowiednich miejscach to ogromne ryzyko. Podobnie niebezpieczne jest pominięcie ochronników przepięć (SPD), które chronią drogi sprzęt elektroniczny przed zniszczeniem przez wyładowania atmosferyczne czy inne przepięcia. Należy również zwrócić uwagę na prawidłowy dobór wyłączników nadprądowych (bezpieczników) – ich zbyt wysoka wartość może nie chronić przewodów przed przegrzaniem, a zbyt niska będzie powodować częste wyłączanie zasilania. Każde zabezpieczenie ma swoje miejsce i cel, a ich brak lub niewłaściwy dobór to poważne zaniedbanie.

Narzędzia do tworzenia schematów elektrycznych – co warto znać?

W dzisiejszych czasach, tworzenie schematów elektrycznych nie musi odbywać się wyłącznie na papierze. Dostępne są różnorodne narzędzia, od zaawansowanego oprogramowania dla profesjonalistów po proste i darmowe programy dla hobbystów. Wybór odpowiedniego narzędzia zależy od Twoich potrzeb i stopnia skomplikowania projektu.

Profesjonalne oprogramowanie CAD dla inżynierów (AutoCAD Electrical, EPLAN)

Dla inżynierów, projektantów i firm instalacyjnych, standardem są profesjonalne programy typu CAD (Computer-Aided Design). Są to zaawansowane narzędzia, które oferują ogromne możliwości i znacznie przyspieszają pracę nad skomplikowanymi projektami. Wymienię tu kilka przykładów, które sam dobrze znam:

• EPLAN: To jedno z najbardziej rozbudowanych i cenionych narzędzi w branży. Umożliwia kompleksowe projektowanie instalacji, od schematów ideowych po dokumentację produkcyjną, z automatycznym generowaniem list materiałów, raportów i sprawdzaniem poprawności połączeń.
• AutoCAD Electrical: Rozszerzenie popularnego programu AutoCAD, dedykowane dla projektantów elektryków. Posiada obszerne biblioteki symboli, narzędzia do automatyzacji zadań i możliwość pracy w środowisku 3D.
• SEE Electrical: Kolejne profesjonalne oprogramowanie, które oferuje różne moduły, dostosowane do specyficznych potrzeb projektowych.

Wszystkie te programy charakteryzują się zaawansowanymi funkcjami, ale są płatne i wymagają specjalistycznej wiedzy oraz szkoleń, aby w pełni wykorzystać ich potencjał. Stanowią jednak nieocenione wsparcie w tworzeniu precyzyjnej i zgodnej z normami dokumentacji.

Przeczytaj również: Działka bez MPZP? Przykładowe Warunki Zabudowy – Twój przewodnik

Darmowe i proste programy do rysowania schematów dla hobbystów i majsterkowiczów

Jeśli nie jesteś profesjonalnym projektantem, ale potrzebujesz narysować prosty schemat na własne potrzeby, do celów edukacyjnych lub dla nieskomplikowanego projektu, istnieje wiele darmowych i łatwiejszych w obsłudze alternatyw. Są to świetne narzędzia dla hobbystów, studentów czy majsterkowiczów:

• KiCad: To popularne, darmowe oprogramowanie typu open-source, które służy głównie do projektowania płytek drukowanych (PCB), ale oferuje również moduł do tworzenia schematów elektrycznych. Jest bardzo rozbudowany i ma dużą społeczność użytkowników.
• TinyCAD: Prosty i intuicyjny program do rysowania schematów elektronicznych. Posiada bibliotekę symboli i jest łatwy do nauczenia.
• Fritzing: Idealny dla początkujących i hobbystów, którzy chcą wizualizować swoje projekty elektroniczne. Umożliwia tworzenie schematów, widoków na płytce stykowej oraz projektowanie PCB.
• SEE Electrical FREE: Darmowa wersja programu SEE Electrical, która oferuje podstawowe funkcje do tworzenia prostych schematów.

Choć te programy są mniej zaawansowane niż profesjonalne CAD-y, doskonale nadają się do celów edukacyjnych i tworzenia nieskomplikowanych projektów. Pozwalają na szybkie i czytelne przedstawienie idei instalacji, bez konieczności inwestowania w drogie licencje.
