W instalacji elektrycznej litera L oznacza przewód fazowy, czyli ten, który przenosi napięcie robocze i wymaga największej ostrożności podczas montażu, pomiarów i napraw. Wyjaśniam tu nie tylko sam symbol, ale też kolory żył, różnice między L, N, PE i PEN oraz to, co zmienia się w starszych budynkach, piwnicach, garażach i przy urządzeniach związanych z odwodnieniem.
Najważniejsze jest to, że L to przewód fazowy, a nie neutralny ani ochronny
- W instalacji jednofazowej L pracuje razem z N, a w trójfazowej dochodzą jeszcze L1, L2 i L3.
- W nowych instalacjach faza ma zwykle kolor brązowy, czarny lub szary, ale w starym budownictwie nie wolno ufać samemu kolorowi.
- N to przewód niebieski, PE jest żółto-zielony, a PEN łączy funkcje ochronne i neutralne.
- Włączniki, puszki, rozdzielnice i pompy drenażowe trzeba sprawdzać pomiarem, nie domysłem.
- W strefach wilgotnych i technicznych przewód L powinien być opisany i chroniony tak samo starannie jak reszta instalacji.
Co oznacza litera L w instalacji elektrycznej
Tu chodzi o przewód liniowy, w praktyce nazywany też fazowym. To na nim pojawia się napięcie względem przewodu neutralnego, dlatego właśnie L traktuję jako tor, który w pierwszej kolejności trzeba zidentyfikować i zabezpieczyć. W obwodzie jednofazowym energia płynie między L i N, a w trójfazowym dochodzą trzy fazy: L1, L2 i L3, przesunięte względem siebie.
W prostych instalacjach domowych ten symbol pojawia się na gniazdach, łącznikach, oprawach i zaciskach urządzeń. W praktyce oznacza to jedno: jeśli pomylisz L z N, część odbiorników może działać, ale bezpieczeństwo instalacji już nie będzie takie samo.
W fachowym języku „faza” i „L” są używane zamiennie, ale nie opisują „prądu” jako zjawiska, tylko konkretny przewód w obwodzie. Z takiego rozróżnienia naturalnie wynika pytanie, jak ten przewód rozpoznać w kablu i na zacisku.

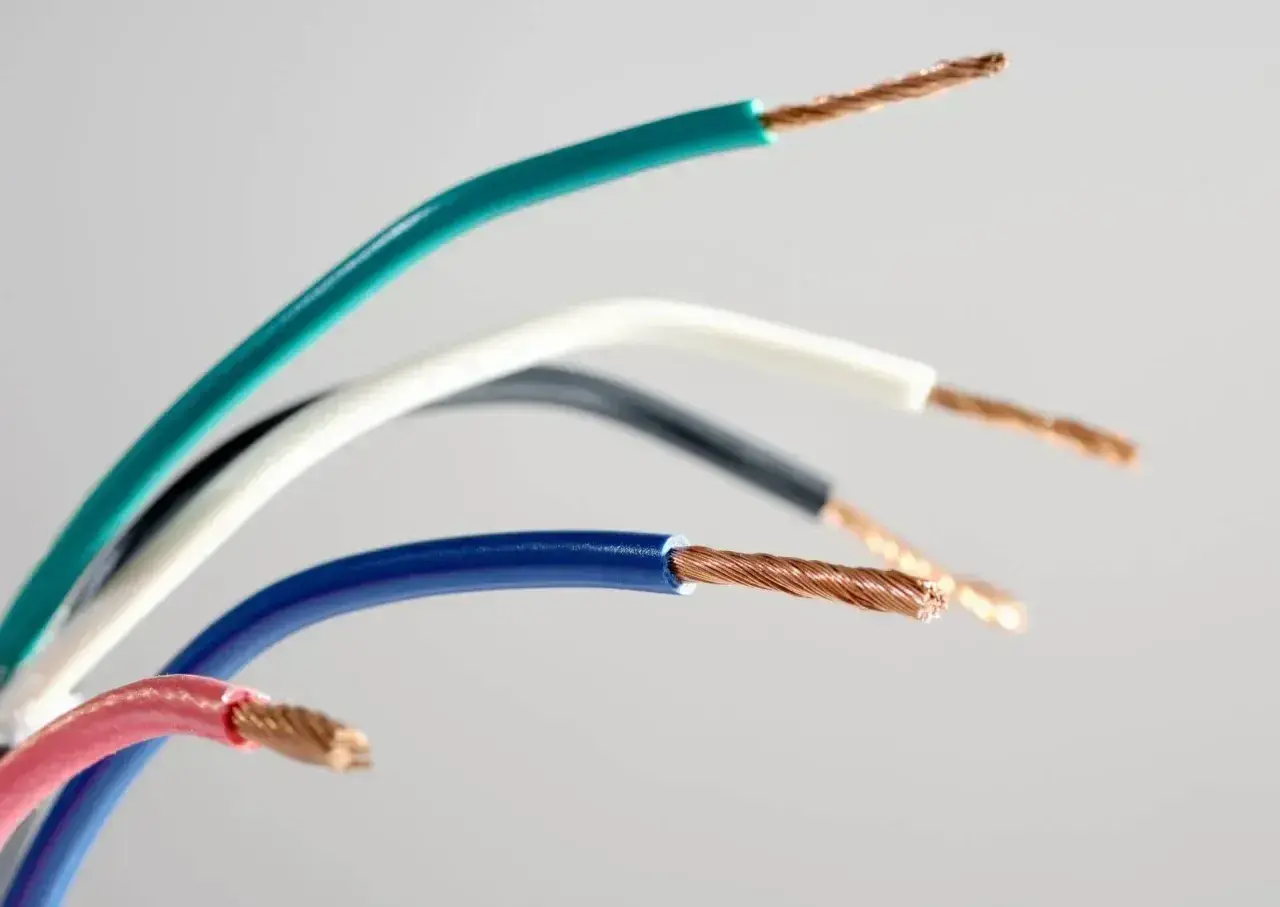

Jak rozpoznać przewód L po kolorze i opisie

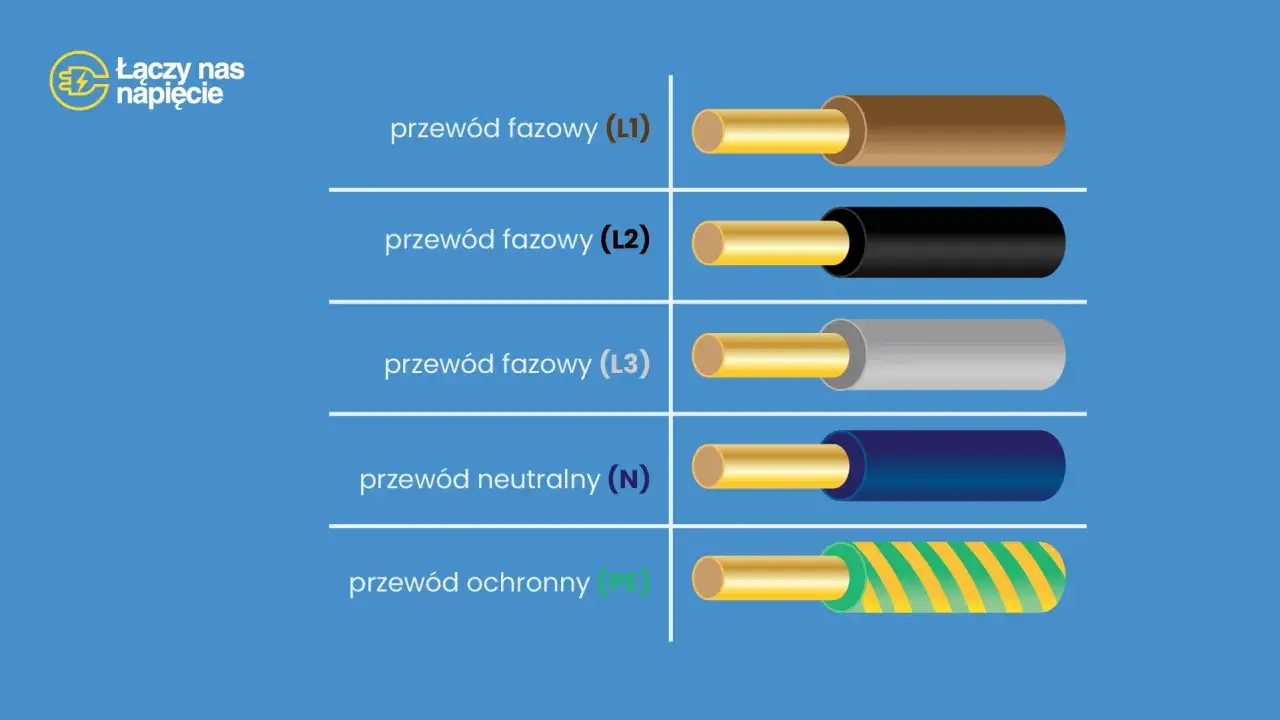

W nowej instalacji kolory są bardzo pomocne. W standardowym układzie jednofazowym faza bywa brązowa, czarna albo szara, neutralny jest niebieski, a ochronny żółto-zielony. W praktycznych zaleceniach ENEA Operator dla sieci niskiego napięcia właśnie taki podział jest stosowany dla L1, L2, L3, N i PE.
Na budowie i podczas modernizacji nie zatrzymuję się jednak na kolorze. Starsze instalacje, prowizoryczne naprawy i dokładki po kolejnych remontach potrafią całkowicie rozjechać oznaczenia. Niebieska żyła może w starej instalacji nie być neutralnym, a czerwony czy biały przewód może pełnić funkcję fazy, więc sam kolor jest tylko wskazówką, nie dowodem.
Jeżeli przewody są opisane, szukam oznaczników na końcach żył, opisów w rozdzielnicy i dokumentacji obwodu. To właśnie ten element często odróżnia porządną instalację od tej, w której ktoś po prostu dopasował kable na oko.
Różnice między L, N, PE i PEN
Najwięcej pomyłek bierze się z tego, że te cztery oznaczenia wyglądają podobnie, ale pełnią zupełnie inne role. Dla porządku rozbijam je na prostą tabelę.
| Symbol | Rola | Typowy kolor | Co daje pomyłka |
|---|---|---|---|
| L | Przewód fazowy, czyli roboczy tor z napięciem względem N | Brązowy, czarny lub szary | Porażenie, błędne działanie łącznika lub odbiornika |
| N | Przewód neutralny, tor powrotny dla obwodu | Niebieski | Problemy z pracą urządzenia i trudniejsza diagnostyka |
| PE | Przewód ochronny, który ma zabezpieczać użytkownika | Żółto-zielony | Utrata ochrony przeciwporażeniowej |
| PEN | Przewód łączący funkcje ochronne i neutralne w wybranych układach | Najczęściej żółto-zielony, zgodnie z dokumentacją instalacji | Przerwanie toru może być szczególnie niebezpieczne |
W układach TN-C i częściowo TN-C-S PEN wymaga szczególnej uwagi, bo nie jest zwykłym neutralnym. Jeśli taki przewód zostanie uszkodzony albo błędnie rozdzielony, ryzyko rośnie szybciej niż przy prostym obwodzie oświetleniowym.
W obwodach prądu stałego sytuacja wygląda inaczej, dlatego nie przenoszę automatycznie oznaczeń z AC do instalacji fotowoltaicznych, magazynów energii czy automatyki. Tam trzeba czytać schemat konkretnego urządzenia, a nie zgadywać po jednym symbolu.
Po takim rozróżnieniu łatwiej przejść do miejsc, w których faza ma realne znaczenie praktyczne, nie tylko teoretyczne.
Gdzie L ma największe znaczenie w budynku i przy odwodnieniu
W domu faza jest istotna wszędzie, ale szczególnie tam, gdzie obwód ma sterować pracą urządzenia albo działa w środowisku podwyższonej wilgotności. Myślę tu o oświetleniu, gniazdach technicznych, wentylatorach, pompach drenażowych, przepompowniach, automatykach odwadniania oraz osprzęcie w garażu i piwnicy.
Przy odwodnieniu i urządzeniach pomocniczych łatwo popełnić błąd, bo instalacja często biegnie przez miejsca mniej widoczne: studzienkę, pomieszczenie techniczne, kanał kablowy albo przestrzeń za zabudową. Właśnie tam przewód L powinien być nie tylko poprawnie podłączony, ale też dobrze opisany, osłonięty i prowadzony tak, by nie był narażony na uszkodzenia mechaniczne. Taka praktyka dobrze zgadza się z podejściem stosowanym przez operatorów sieci, którzy zwracają uwagę na osłony, przepusty i porządek tras kablowych.
Przykład jest prosty: jeśli pompa drenażowa w piwnicy ma zasilanie poprowadzone prowizorycznie, każda naprawa staje się ryzykiem. Gdy przewód L jest opisany, a obwód ma czytelną trasę i osłonę, szybciej wykrywa się awarię i trudniej o przypadkowe uszkodzenie podczas serwisu odwodnienia.
Jak bezpiecznie sprawdzać fazę zamiast zgadywać
Nie zaczynam od koloru, tylko od wyłączenia odpowiedniego zabezpieczenia i potwierdzenia braku napięcia. To najprostszy sposób, by nie polegać na pamięci poprzedniego wykonawcy ani na przypadkowym oznaczeniu taśmą.
- Najpierw wyłączam zasilanie obwodu w rozdzielnicy.
- Potem sprawdzam brak napięcia miernikiem dwubiegunowym lub narzędziem przeznaczonym do tego typu pomiarów.
- Dopiero później identyfikuję żyły w puszce, gnieździe albo oprawie.
- Po zakończeniu prac sprawdzam połączenie jeszcze raz, zanim zamknę osprzęt.
W starych mieszkaniach i budynkach po kilku modernizacjach taki pomiar jest po prostu obowiązkowy, jeśli nie chcę pracować na domysłach. Jeżeli widzę nietypowe kolory, ślady łączeń poza puszką albo brak opisu w rozdzielnicy, nie uznaję żadnej żyły za pewną tylko dlatego, że „zwykle tak bywa”.
To również moment, w którym różnica między L a N przestaje być teorią. Jeśli pomylisz je w łączniku, oprawie lub urządzeniu, instalacja może wydawać się sprawna, ale nie będzie poprawnie odcinać toru zasilania.
Najczęstsze błędy, które widzę przy pracy z L
Najbardziej kłopotliwe pomyłki są zwykle banalne. Ktoś ufa kolorom w starej instalacji, ktoś inny prowadzi zasilanie przez niewłaściwy styk w łączniku, a jeszcze ktoś oznacza przewód tylko na jednym końcu i po tygodniu sam nie wie, co zrobił.
- Oparcie się wyłącznie na kolorze - w budynkach starszych niż kilka-kilkanaście lat to za mało.
- Brak oznaczenia po naprawie - połączenie wygląda dobrze, ale po demontażu nie da się go już odtworzyć bez zgadywania.
- Mylenie L z N - urządzenie może działać, ale część elementów pozostaje pod napięciem w sposób nieoczywisty.
- Traktowanie PEN jak zwykłego N - to błąd, który potrafi mieć poważniejsze skutki niż w prostym obwodzie oświetleniowym.
- Brak osłony w miejscach narażonych na wilgoć lub uszkodzenie - szczególnie przy piwnicach, garażach i instalacjach pomocniczych dla odwodnienia.
W takich sytuacjach nie chodzi o estetykę elektryki, tylko o to, czy obwód da się bezpiecznie serwisować za rok albo za trzy lata. Dobra instalacja jest czytelna nie tylko w dniu odbioru, lecz także wtedy, gdy trzeba coś naprawić po zalaniu, remoncie albo awarii pompy.
Co sprawdzić przed zamknięciem puszki i rozdzielnicy
Zanim uznam pracę za skończoną, sprawdzam trzy rzeczy: zgodność ze schematem, czytelne oznaczenie żył i sensowne prowadzenie przewodów. To brzmi prosto, ale właśnie ten etap oddziela instalację poprawną od takiej, która tylko na pierwszy rzut oka wygląda porządnie.
- Czy L trafia dokładnie tam, gdzie przewidział projekt albo instrukcja urządzenia.
- Czy N i PE nie zostały zamienione lub nie połączono ich przypadkowo poza miejscem do tego przeznaczonym.
- Czy opis na przewodach i w rozdzielnicy pozwoli wrócić do obwodu za kilka miesięcy bez rozbierania połowy instalacji.
- Czy w strefie wilgotnej, przy pompie, w garażu lub przy odwodnieniu przewody mają osłonę i nie są narażone na przypadkowe uszkodzenie.
- Czy po pomiarze i próbie działania wszystko zgadza się z rzeczywistym układem, a nie tylko z założeniem na papierze.
Jeśli którykolwiek z tych punktów budzi wątpliwość, nie zamykam puszki na siłę. W praktyce właśnie taka chwila oszczędza później najwięcej czasu, a przy instalacjach elektrycznych i odwodnieniu daje też najwięcej spokoju na lata.
