Dobry schemat instalacji wodnej w domu zaczyna się od prostego pytania: skąd woda trafia do budynku i jak poprowadzić ją tak, żeby instalacja była wygodna w użyciu, bezpieczna i łatwa do serwisowania. W praktyce liczą się nie tylko same rury, ale też zawory, filtr, reduktor ciśnienia, miejsce na wodomierz, sposób rozdziału na punkty poboru oraz ewentualna cyrkulacja ciepłej wody. Poniżej pokazuję, jak taki układ czytać, jak go zaplanować i gdzie najczęściej pojawiają się kosztowne błędy.
Najważniejsze rzeczy, które trzeba ustalić przed rozprowadzeniem rur
- Najpierw określ źródło wody: sieć wodociągowa albo własna studnia z hydroforem.
- Na schemacie muszą się znaleźć zawór główny, licznik, filtr, ewentualny reduktor ciśnienia i zawory odcinające.
- Wybór między układem trójnikowym a rozdzielaczowym wpływa na koszt, serwis i wygodę późniejszej eksploatacji.
- Warto od razu przewidzieć cyrkulację ciepłej wody, jeśli łazienka lub kuchnia są daleko od źródła podgrzewania.
- Najwięcej problemów powodują zbyt długie trasy, brak dostępu do armatury technicznej i pominięcie próby szczelności.
Jak wygląda poprawny schemat instalacji wodnej w domu
W dobrze zaprojektowanym układzie woda nie krąży przypadkowo. Zawsze zaczynam od wejścia do budynku, bo właśnie tam zapadają decyzje, które później wpływają na całe prowadzenie rur. W domu z wodą miejską kolejność jest zwykle prosta: przyłącze, zawór odcinający, wodomierz, filtr, ewentualny reduktor ciśnienia, a dopiero potem rozprowadzenie na zimną i ciepłą wodę do punktów poboru.
Wersja z sieci wodociągowej
Przy zasilaniu z sieci najważniejsze jest to, żeby instalacja była czytelna i serwisowalna. Ja zwracam szczególną uwagę na dwa elementy: miejsce montażu armatury technicznej oraz możliwość odcięcia całego domu jednym ruchem. Jeśli ciśnienie w sieci jest zbyt wysokie lub zmienne, na schemacie warto od razu przewidzieć reduktor ciśnienia. To drobiazg, który potrafi uratować baterie, zawory i podgrzewacz przed szybszym zużyciem.
Przeczytaj również: Pompa ciepła gruntowa - Czy to inwestycja dla Twojego domu?

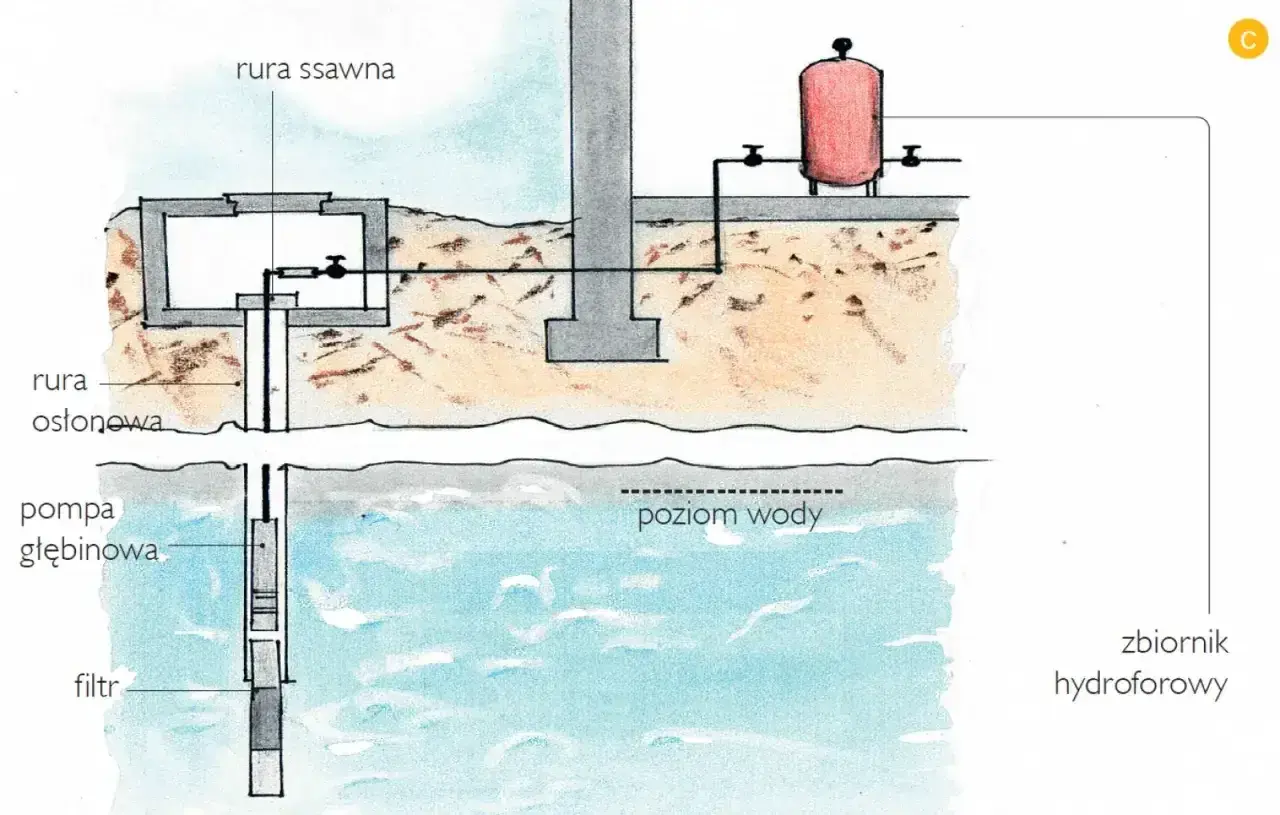

Wersja ze studni
Jeżeli dom korzysta z własnego ujęcia, schemat jest inny już na początku. Zamiast wodomierza pojawia się pompa, hydrofor albo zestaw pompowo-zbiornikowy, a dalej często filtracja i uzdatnianie. Taki układ wymaga większej dyscypliny w projektowaniu, bo każdy dodatkowy element wpływa na spadek ciśnienia i wygodę korzystania z instalacji. W praktyce właśnie przy studni najłatwiej o niedoszacowanie mocy pompy albo pominięcie miejsca na serwis filtrów.
Dobry schemat nie kończy się na „skąd i dokąd płynie woda”. Trzeba jeszcze rozpisać każdy element tak, by wykonawca nie musiał niczego zgadywać.
Co powinno znaleźć się na rysunku technicznym
Rysunek instalacji wodnej nie musi wyglądać jak projekt dla przemysłu chemicznego. Ma być czytelny i praktyczny. Im prostszy dom, tym większe znaczenie mają detale: gdzie jest odcięcie, gdzie można spuścić wodę, gdzie biegnie ciepła, a gdzie zimna. Jeśli któregoś z tych elementów brakuje, instalacja nadal może działać, ale później robi się kłopotliwa w użytkowaniu.
| Element na schemacie | Po co jest | Na co uważać |
|---|---|---|
| Przyłącze i punkt wejścia do budynku | Pokazuje, skąd dokładnie woda trafia do domu | To miejsce powinno być łatwo dostępne, nie „zaginięte” za zabudową |
| Zawór główny | Pozwala odciąć wodę w całym budynku | Bez niego serwis bywa uciążliwy i nerwowy |
| Wodomierz, filtr i reduktor | Kontrola zużycia, ochrona instalacji, stabilizacja ciśnienia | Warto zachować dostęp do wkładów i armatury |
| Rozdzielacz albo trójniki | Określa sposób rozprowadzenia wody po domu | To decyzja, która wpływa na koszt i łatwość napraw |
| Punkty poboru | Umywalki, zlewy, prysznice, WC, pralka, zmywarka, ogród | Każdy punkt powinien mieć logiczną wysokość i dostępność |
| Zawory spustowe i odcinki do odwodnienia | Pozwalają opróżnić instalację przy serwisie lub na czas nieużywania | To często pomijany detal, a później bardzo potrzebny |
Na planie warto też dopisać średnice przewodów, materiał rur i wysokości wyprowadzeń. W popularnych instalacjach wielowarstwowych często spotyka się 16 mm na podejściach oraz 20-25 mm na odcinkach głównych, ale ostateczny dobór zawsze zależy od długości tras, liczby punktów poboru i ciśnienia w budynku. Przy umywalce z baterią sztorcową często przyjmuje się około 50-60 cm nad gotową posadzką, a przy baterii ściennej liczy się już zupełnie inna geometria armatury.
Gdy rysunek jest kompletny, następny krok to wybór sposobu prowadzenia rur. To właśnie tu najczęściej rozstrzyga się, czy instalacja będzie tania, czy po prostu wygodna.
System trójnikowy czy rozdzielaczowy
To jeden z najważniejszych wyborów przy planowaniu instalacji. Oba rozwiązania są poprawne, ale służą trochę innym domom. W małym, zwartym budynku można z powodzeniem zastosować układ trójnikowy. W większym domu, zwłaszcza z dwiema łazienkami, pralnią i długimi trasami do kuchni, rozdzielacz zwykle daje lepszą kontrolę nad instalacją i łatwiejszy serwis.
| Kryterium | Układ trójnikowy | Układ rozdzielaczowy |
|---|---|---|
| Koszt materiału | Zwykle niższy | Zwykle wyższy |
| Długość przewodów | Często krótsza | Na ogół większa |
| Serwis i odcinanie punktów | Mniej wygodne | Bardzo wygodne, bo każdy obwód można kontrolować osobno |
| Stabilność komfortu przy jednoczesnym poborze | Bywa słabsza przy wielu punktach | Zwykle lepsza |
| Najlepsze zastosowanie | Mały dom, prosty układ, mało punktów poboru | Dom średni i większy, kilka łazienek, cyrkulacja, rozbudowane strefy |
Jeżeli instalacja ma być możliwie tania i krótka, trójniki potrafią się obronić. Jeśli jednak zależy Ci na łatwym odcięciu pojedynczego punktu, mniejszym bałaganie w razie awarii i lepszej kontroli nad ciepłą wodą, rozdzielacz zwykle wygrywa. Ja traktuję go jako rozwiązanie bardziej „domowe” w dobrym znaczeniu tego słowa: przewidywalne i serwisowalne.
Kiedy system jest już wybrany, trzeba go przełożyć na kolejność prac, bo tu najłatwiej popełnić kosztowny błąd.
Jak zaplanować układ krok po kroku
- Spisz wszystkie punkty poboru - kuchnia, łazienki, WC, pralka, zmywarka, kotłownia, kran ogrodowy, ewentualnie punkt techniczny w garażu.
- Wyznacz źródło i trasę główną - wejście do budynku powinno prowadzić do miejsca, w którym da się wygodnie zamontować armaturę i zrobić przegląd.
- Dobierz średnice i materiał - w praktyce najczęściej stosuje się tworzywa wielowarstwowe, PP-R albo miedź, ale wybór zależy od projektu, temperatury pracy i budżetu.
- Ustal strefę ciepłej wody - im dalej od podgrzewacza, tym bardziej opłaca się rozważyć cyrkulację; bez niej woda bywa długo letnia albo zimna na starcie.
- Przewidź zawory spustowe i odcinające - to ważne przy serwisie, na czas wyjazdu zimą albo przy ewentualnym opróżnianiu fragmentu instalacji.
- Sprawdź ciśnienie i warunki pracy - jeśli woda ma niestabilne parametry, reduktor ciśnienia albo dodatkowa pompa mogą być ważniejsze niż droższa armatura.
W typowym domu jednorodzinnym z jedną łazienką i kuchnią zwykle pojawia się kilka do kilkunastu punktów poboru. W domu z dwiema łazienkami, pralnią i ogrodem liczba ta rośnie szybko, a wtedy każdy skrót w projekcie zaczyna kosztować więcej niż sam schemat. Dlatego ja zawsze wolę na tym etapie dopisać jeden zawór więcej niż później kuć nową bruzdę.
Nawet dobrze zaplanowany układ potrafi zawieść, jeśli po drodze zignoruje się kilka prostych zasad montażu.
Najczęstsze błędy, które psują schemat
- Brak dostępu do armatury technicznej - filtr, reduktor i licznik ukryte za stałą zabudową szybko zamieniają prosty przegląd w demontaż pół kuchni.
- Za długie, niepotrzebnie kręte trasy - im więcej zbędnych metrów, tym większe straty ciśnienia i dłuższe czekanie na ciepłą wodę.
- Pomylenie logiki prowadzenia ciepłej i zimnej wody - porządek tras ma znaczenie, bo ułatwia montaż, opis i późniejszy serwis.
- Brak reduktora przy zbyt wysokim ciśnieniu - w praktyce to jeden z najprostszych sposobów na ograniczenie awarii armatury.
- Pomijanie cyrkulacji tam, gdzie jest naprawdę potrzebna - w odległej łazience komfort spada, a użytkownicy zaczynają „karcić” instalację za coś, co dało się przewidzieć.
- Brak możliwości odwodnienia fragmentu instalacji - bez zaworu spustowego opróżnianie układu staje się kłopotliwe, zwłaszcza przy własnym ujęciu albo przerwach w użytkowaniu.
- Rezygnacja z próby szczelności - to oszczędność pozorna, bo ewentualny wyciek po zamknięciu ścian jest zwykle wielokrotnie droższy.
Najprostsza zasada brzmi tak: jeśli element instalacji może się kiedyś zepsuć albo wymagać czyszczenia, musi być dostępny. To samo dotyczy miejsc, z których warto spuścić wodę. Gdy ten etap jest dopięty, można już spokojnie policzyć koszty i zdecydować, co warto zlecić projektantowi.
Ile kosztuje projekt i wykonanie takiego układu
Cena zależy od metrażu, liczby punktów poboru, materiału rur i tego, czy w grę wchodzi sama woda, czy cały pakiet wodno-kanalizacyjny. W prostym domu jednorodzinnym projekt instalacji sanitarnej zwykle kosztuje orientacyjnie od 600 do 1500 zł, a w bardziej złożonych układach może być wyższy. Sama robocizna przy nowych punktach wodnych jest najczęściej liczona za punkt i w praktyce mieści się zwykle w widełkach 150-220 zł za punkt, bez materiału.
| Zakres | Orientacyjny koszt | Kiedy to ma sens |
|---|---|---|
| Projekt prostego domu | 600-1500 zł | Dom o nieskomplikowanym układzie, mało punktów poboru |
| Robocizna za punkt wodny | 150-220 zł/punkt | Nowa instalacja w budynku jednorodzinnym |
| Dodatki techniczne | Od kilkuset do kilku tysięcy złotych | Rozdzielacz, reduktor, filtracja, cyrkulacja, uzdatnianie |
Jeśli dom ma własną studnię, rozbudowaną cyrkulację albo kilka stref poboru, koszt rośnie szybciej niż przy prostym zasilaniu z sieci. Wtedy projekt przestaje być dodatkiem, a staje się sposobem na uniknięcie błędów, które po wykonaniu kosztują znacznie więcej. Ja zlecę projekt zawsze wtedy, gdy instalacja ma być bardziej rozbudowana niż „jedna łazienka i kuchnia”, bo improwizacja w wodzie zwykle kończy się poprawkami w ścianach.
Ostatnim krokiem jest kontrola przed zakryciem wszystkiego, bo to jedyny moment, kiedy poprawka nadal jest tania.
Co sprawdzić, zanim przykryjesz rury
- czy wszystkie punkty poboru zgadzają się z projektem i faktycznym układem pomieszczeń
- czy zawór główny, filtry i reduktor mają wygodny dostęp serwisowy
- czy instalacja ma logicznie rozpisane odcinki zimnej, ciepłej i ewentualnie cyrkulacji
- czy przewidziano spust wody z najniższych miejsc układu
- czy wykonano próbę szczelności przed zabudową ścian i podłóg
- czy rury są opisane, a ich przebieg został sfotografowany na etapie robót
Ja zawsze traktuję ten moment jako najważniejszy w całym procesie, bo tutaj jeszcze można coś skorygować bez demolki. Jeśli schemat jest czytelny, elementy serwisowe są dostępne, a trasy rur nie zostały poprowadzone „na skróty”, instalacja wodna będzie po prostu wygodna w codziennym użyciu i mniej kłopotliwa w utrzymaniu. To właśnie daje dobrze przygotowany plan, a nie sam rysunek dla rysunku.
