Prosty schemat centralnego ogrzewania - Jak to działa?

Poniżej rozkładam na części prosty schemat centralnego ogrzewania w domu: od źródła ciepła, przez obieg wody, aż po miejsca, w których instalacja musi być odpowietrzana i opróżniana. Taki układ nie musi być skomplikowany, ale musi być logiczny, bo od kilku dobrze ustawionych elementów zależy równomierne grzanie, bezpieczeństwo i wygoda serwisu. Pokazuję więc nie tylko, jak to wygląda na papierze, lecz także na co zwrócić uwagę przy doborze układu otwartego lub zamkniętego oraz przy prowadzeniu rur.

Jak wygląda prosty układ centralnego ogrzewania

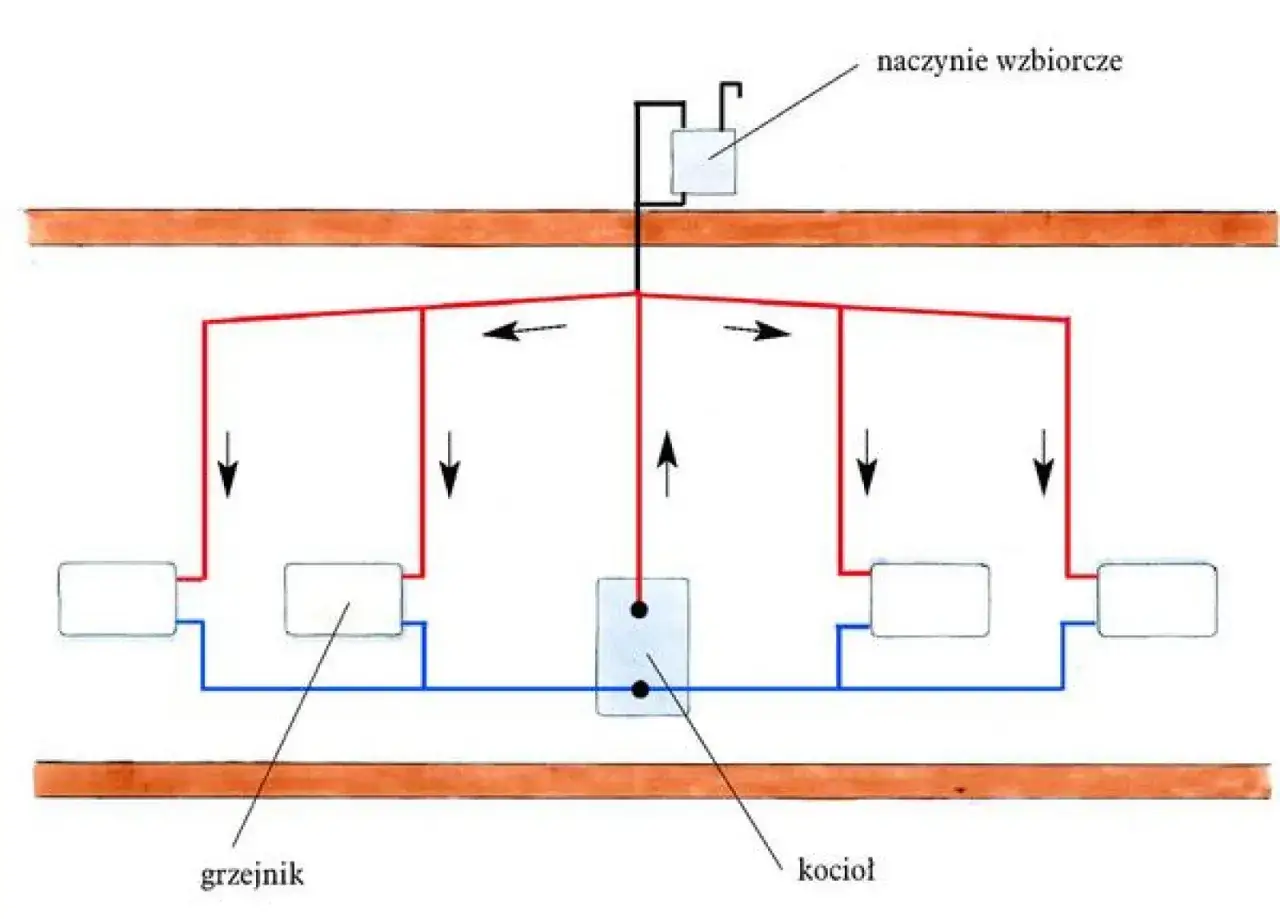

Ja zwykle rysuję go jako zamkniętą pętlę: źródło ciepła podgrzewa wodę, pompa obiegowa tłoczy ją do grzejników albo rozdzielacza podłogówki, a schłodzona woda wraca do kotła. W praktyce najważniejsze jest to, żeby zasilanie i powrót były czytelne, bo wtedy od razu widać, którędy idzie energia i gdzie może pojawić się problem z przepływem. W instalacji zamkniętej ciśnienie na zimno zwykle ustawia się w okolicach 1,0-1,5 bara, a nad bezpieczeństwem czuwa zawór bezpieczeństwa i naczynie przeponowe.

Najprostszy schemat nie oznacza „byle jakiego” układu. Oznacza raczej taki, w którym każdy element ma jasno opisaną funkcję, a trasa rur nie utrudnia odpowietrzania, regulacji ani późniejszej naprawy. Kiedy to już jest jasne, można przejść do samych elementów składowych.

Z czego składa się taki układ w praktyce

W dobrze zaprojektowanej instalacji nie ma przypadkowych dodatków. Ja patrzę na nią jak na zestaw kilku obowiązkowych punktów, bez których prosty układ szybko robi się problematyczny.

• Źródło ciepła - kocioł gazowy, pelletowy, pompa ciepła albo inne urządzenie, które nadaje wodzie temperaturę. To od niego zależy, czy instalacja będzie wysokotemperaturowa, czy niskotemperaturowa.
• Pompa obiegowa - wymusza przepływ wody. W nowoczesnych układach to ona zastępuje „naturalny” ruch wody, jaki występował w starych instalacjach grawitacyjnych.
• Naczynie przeponowe - zbiornik z membraną, który przejmuje wzrost objętości wody przy nagrzewaniu. Bez niego ciśnienie rosłoby zbyt szybko.
• Zawór bezpieczeństwa - w domowych układach zwykle ma próg 3 bar i ma zrzucić nadmiar ciśnienia, zanim zrobi się niebezpiecznie.
• Manometr - pokazuje ciśnienie w instalacji. Bez niego trudno ocenić, czy układ jest prawidłowo napełniony.
• Odpowietrzniki - usuwają powietrze z najwyższych punktów instalacji. Powietrze w rurach to słabszy przepływ i charakterystyczne szumy.
• Zawór spustowy - pozwala opróżnić obieg przy serwisie, wymianie grzejnika lub płukaniu instalacji. W praktyce właśnie on decyduje o tym, czy odwodnienie jest proste, czy kłopotliwe.
• Odbiorniki ciepła - grzejniki, ogrzewanie podłogowe albo klimakonwektory. To tutaj widać efekt całego układu.

Jeśli instalacja ma kilka obiegów, dochodzi jeszcze rozdzielacz albo sprzęgło hydrauliczne, czyli element porządkujący przepływy między różnymi gałęziami. I właśnie wtedy robi się wyraźnie łatwiej przejść do pytania, jaki typ instalacji w ogóle wybrać.

Układ otwarty czy zamknięty

To jedna z pierwszych decyzji, bo od niej zależy bezpieczeństwo, komfort pracy i sposób zabezpieczenia instalacji. W prostych słowach: układ otwarty ma kontakt z atmosferą przez naczynie wzbiorcze, a układ zamknięty pracuje pod ciśnieniem i korzysta z naczynia przeponowego.

W nowych domach najczęściej wybiera się układ zamknięty, bo łatwiej go regulować i lepiej współpracuje z automatyką. Układ otwarty nadal ma sens w części starszych instalacji oraz tam, gdzie ktoś świadomie stawia na prostszy, tradycyjny układ z kotłem na paliwo stałe, ale wtedy nie wolno pomijać zabezpieczeń wymaganych przez producenta. Gdy mam do czynienia z modernizacją starego budynku, zawsze sprawdzam, czy da się przejść na bezpieczny i szczelniejszy obieg bez dokładania później prowizorek.

Jednorurowy czy dwururowy rozdział ciepła

Jeśli pytasz o samą logikę prowadzenia rur, to odpowiedź zwykle brzmi: dwururowy. Każdy grzejnik dostaje wodę z tego samego zasilania i oddaje ją do osobnego powrotu, dzięki czemu łatwiej utrzymać podobną temperaturę na kolejnych odbiornikach.

Jednorurowy układ bywa prostszy materiałowo, ale trudniej go wyregulować i kolejne grzejniki mogą dostawać wodę o niższej temperaturze. W praktyce widzę go raczej w starszych budynkach albo w sytuacjach, w których remont ma ograniczony zakres. Jeśli instalacja ma obsłużyć też podłogówkę, zwykle i tak kończy się na osobnym obiegu z mieszaniem temperatury, bo podłoga nie lubi zbyt gorącej wody.

Odpowietrzenie i odwodnienie bez tego schemat jest tylko teorią

To jest ten fragment, który wiele osób pomija przy pierwszym szkicu, a potem wraca do niego po pierwszym zapowietrzeniu albo remoncie łazienki. Ja zawsze zakładam, że instalacja musi dać się nie tylko uruchomić, ale też bezpiecznie opróżnić i ponownie napełnić.

• Najwyższe punkty to miejsca na odpowietrzniki, bo tam zbiera się powietrze.
• Najniższy punkt powinien mieć zawór spustowy, żeby woda zeszła grawitacyjnie podczas serwisu.
• Po odpowietrzeniu ciśnienie zwykle spada, więc w układzie zamkniętym trzeba je potem skorygować.
• Przy płukaniu dobrze, jeśli spust jest łatwo dostępny, a nie schowany za zabudową albo meblami.
• Przy remoncie warto przewidzieć możliwość odcięcia jednej gałęzi, żeby nie opróżniać całego domu dla wymiany jednego grzejnika.

W praktyce to właśnie dostęp do zaworów decyduje o tym, czy serwis zajmuje kwadrans, czy pół dnia. Kiedy spust i odpowietrzenie są dobrze rozplanowane, cały schemat staje się po prostu wygodniejszy w codziennym użyciu.

Jak rozrysowałbym taki układ w domu jednorodzinnym

Gdybym miał narysować prosty układ dla typowego domu, zacząłbym od źródła ciepła i odbiorników, a dopiero potem dopinałbym szczegóły. Właśnie odwrócona kolejność zwykle prowadzi do chaotycznych schematów, które trudno później wykonać bez poprawek.

1. Wybieram źródło ciepła i sprawdzam, czy pracuje w układzie zamkniętym, otwartym, czy wymaga dodatkowej ochrony przy paliwie stałym.
2. Określam odbiorniki: same grzejniki, grzejniki z podłogówką albo mieszany układ. Od tego zależy temperatura zasilania.
3. Rysuję zasilanie i powrót tak, żeby najdłuższe odcinki nie przecinały się bez potrzeby i żeby dało się je odpowietrzyć.
4. Dodaję bezpieczeństwo: naczynie przeponowe, zawór bezpieczeństwa, manometr, odpowietrzniki oraz zawór spustowy.
5. Sprawdzam serwis: czy da się odciąć pojedynczy obieg, wymienić pompę albo spuścić wodę bez rozbierania połowy kotłowni.

Jeśli instalacja ma różne temperatury pracy, na przykład 60-70°C na grzejniki i 30-40°C na podłogówkę, dokładam osobny obieg mieszający. To ważne, bo jeden prosty rysunek nie powinien ukrywać faktu, że nie każde pomieszczenie i nie każdy odbiornik lubi tę samą temperaturę.

Co sprawdzam, zanim uznam schemat za gotowy

Ja zwykle sprawdzam trzy rzeczy: czy instalacja jest bezpieczna, czy da się ją wyregulować i czy da się ją łatwo opróżnić. Jeśli na któryś z tych punktów odpowiadam „nie”, to nawet ładnie narysowany schemat jeszcze nie jest dobry.

• Nie chowaj zaworów spustowych i odcinających za zabudową, do której nikt nie będzie miał dostępu.
• Nie pomijaj punktów odpowietrzania, zwłaszcza przy podłogówce i długich poziomych odcinkach rur.
• Nie dobieraj pompy „na wyczucie”; za słaba nie przepchnie obiegu, a za mocna będzie szumieć i rozreguluje instalację.
• Nie mieszaj bez potrzeby kilku temperatur w jednym obiegu, jeśli możesz rozdzielić je logicznie i czytelnie.
• Nie lekceważ jakości wody w instalacji, bo osad i korozja potrafią zabić nawet dobrze narysowany układ.

Jeśli układ ma jasno wyznaczone zasilanie, powrót, odpowietrzenie i spust, schemat pozostaje prosty także po latach. I właśnie o to chodzi w dobrze zrobionym centralnym ogrzewaniu: nie o efektowny rysunek, tylko o instalację, którą da się bez stresu uruchomić, wyregulować i opróżnić wtedy, kiedy naprawdę trzeba.
