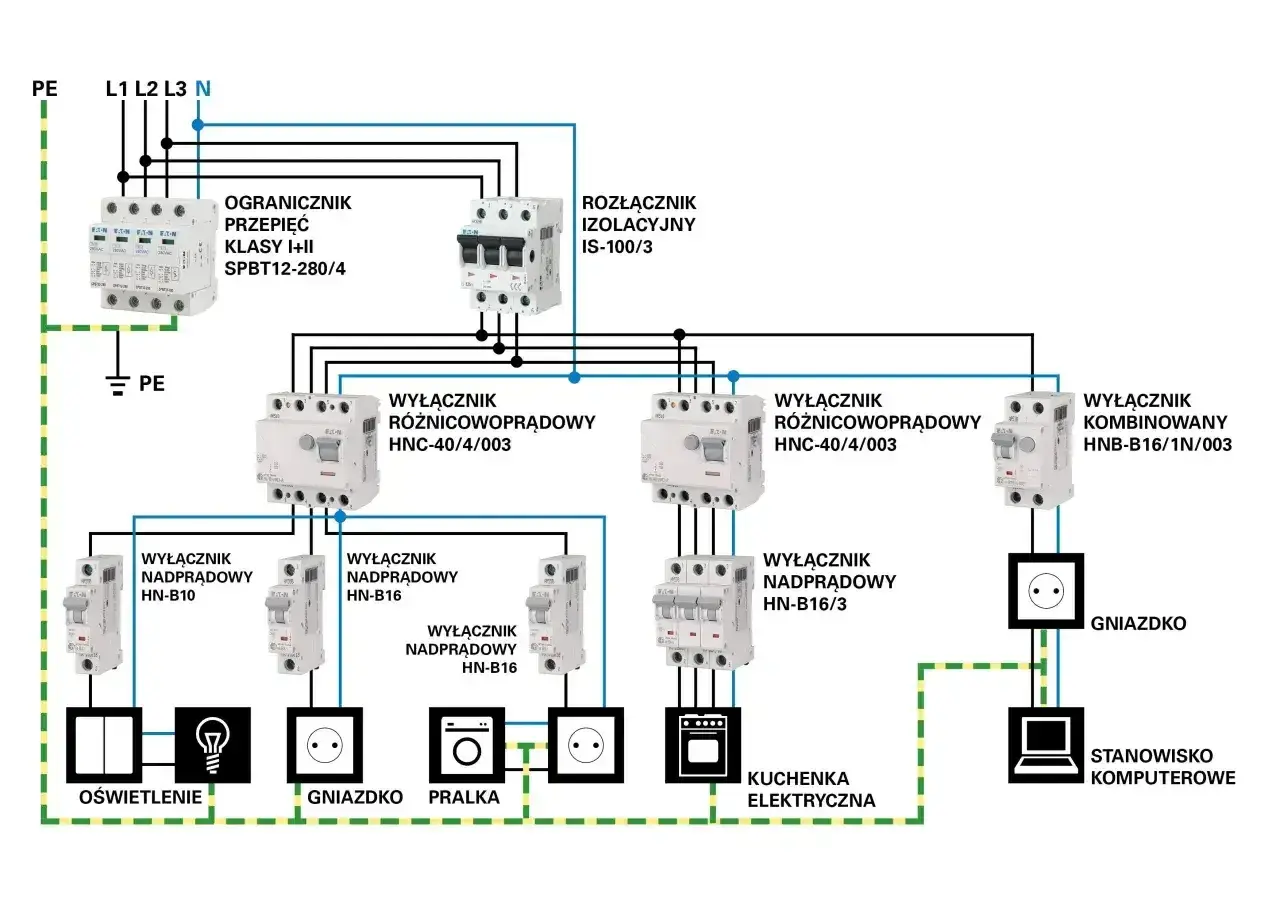

Schemat podłączenia bezpieczników w skrzynce: wyłączniki nadprądowe, różnicowoprądowe i ogranicznik przepięć chronią instalację elektryczną.

Spis treści

Rozdzielnica elektryczna ma sens tylko wtedy, gdy zabezpieczenia są ułożone logicznie: wyłącznik główny, ewentualnie ogranicznik przepięć, różnicówki i wyłączniki nadprądowe dla konkretnych obwodów. Taki układ decyduje nie tylko o bezpieczeństwie, ale też o wygodzie użytkowania, bo awaria jednego odbiornika nie powinna wyłączać całego domu. Poniżej pokazuję, jak czytać ten układ, jak wygląda sensowny schemat połączeń i które błędy najczęściej robią największy bałagan.

Najważniejsze zasady w rozdzielnicy

  • W praktyce „bezpieczniki” to najczęściej wyłączniki nadprądowe, a nie stare wkładki topikowe.
  • RCD działa poprawnie tylko wtedy, gdy przewody neutralne nie mieszają się między różnymi obwodami.
  • Najczytelniejszy układ zaczyna się od wyłącznika głównego i kończy na osobnych zabezpieczeniach obwodów.
  • Jedna różnicówka na cały dom to zły pomysł, bo jedna usterka potrafi odciąć zbyt dużo instalacji.
  • Po montażu liczą się pomiary i opis obwodów, nie samo to, że „wszystko świeci”.

Co naprawdę oznacza podłączenie bezpieczników w skrzynce

Gdy ktoś pyta o schemat podłączenia bezpieczników w skrzynce, zwykle chodzi o układ całej rozdzielnicy, a nie o jeden pojedynczy przewód. Ja zawsze zaczynam od rozróżnienia elementów, bo w mowie potocznej „bezpiecznik” oznacza dziś kilka różnych aparatów: wyłącznik nadprądowy, wyłącznik różnicowoprądowy, czasem też wkładkę topikową w starszej instalacji. Każdy z nich ma inną rolę i nie da się ich traktować jak zamienników.

Element Do czego służy Co trzeba zapamiętać
Wyłącznik główny Odłącza zasilanie całej rozdzielnicy Ma ułatwiać bezpieczne wyłączenie instalacji w jednym ruchu
RCD, czyli różnicówka Chroni przed prądem upływu i porażeniem Wymaga poprawnego rozdziału przewodów neutralnych
Wyłącznik nadprądowy Zabezpiecza obwód przed przeciążeniem i zwarciem Dobiera się go do przewodu i obciążenia, nie „na oko”
Szyna PE Zbiera przewody ochronne Przewody ochronne nie powinny być prowadzone przypadkowo przez aparaty
Szyna N Zbiera przewody neutralne Przy kilku RCD każda grupa obwodów powinna mieć własny powrót N

W praktyce warto myśleć o tym jako o schemacie jednokreskowym, czyli rysunku pokazującym logikę układu, a nie każdy fizyczny milimetr przewodu. Taki schemat pomaga zrozumieć, co zasila co, gdzie jest ochrona i dlaczego jeden błąd potrafi wywołać reakcję łańcuchową. Kiedy to rozróżnisz, łatwiej przejść do samej kolejności aparatów na szynie DIN.

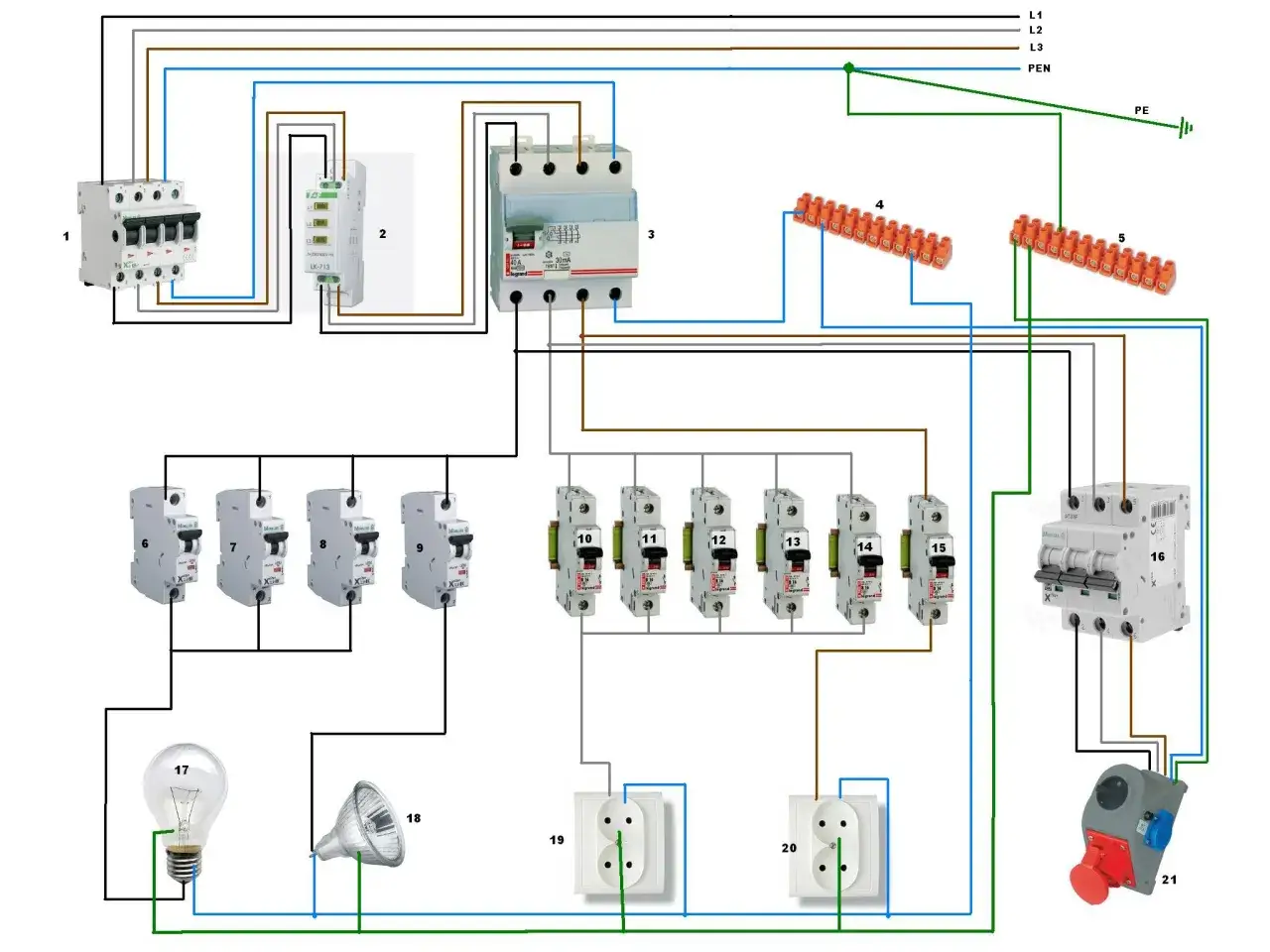

Schemat podłączenia bezpieczników w skrzynce elektrycznej. Pokazuje rozdzielnicę, wyłączniki nadprądowe, gniazdka i oświetlenie.

Jak wygląda poprawny układ rozdzielnicy

Ja patrzę na rozdzielnicę od strony zasilania. Najpierw powinno być miejsce na odłączenie całej instalacji, później elementy ochronne, a dopiero potem podział na poszczególne obwody. Taki porządek nie jest tylko estetyczny. On po prostu ułatwia diagnostykę i zmniejsza ryzyko, że jeden błąd unieruchomi pół budynku.

  1. Wejście zasilania - do rozdzielnicy trafia przewód zasilający, który musi być opisany i dobrany do warunków instalacji.
  2. Wyłącznik główny - pozwala odciąć napięcie w całej skrzynce bez szukania kolejnych aparatów.
  3. Ogranicznik przepięć - jeśli jest przewidziany, montuje się go zgodnie z projektem i zaleceniami producenta.
  4. RCD lub RCBO - zabezpiecza grupy obwodów albo pojedynczy obwód, zależnie od przyjętego układu.
  5. Wyłączniki nadprądowe - chronią konkretne obwody, na przykład oświetlenie, gniazda, kuchnię czy pompę.
  6. Szyny neutralne i ochronne - przewody N i PE muszą wracać do właściwych zacisków, bez mieszania między grupami.

Najważniejsza zasada brzmi: przewód neutralny jednego RCD nie może wracać przez inną różnicówkę. To jedna z najczęstszych przyczyn niepotrzebnych wyzwoleń. W praktyce stosuje się też mostki grzebieniowe i bloki rozdzielcze, bo upraszczają prowadzenie zasilania między aparatami, ale tylko wtedy, gdy są zgodne z przekrojami i układem konkretnej rozdzielnicy. Taki porządek ma sens dopiero wtedy, gdy obwody są mądrze podzielone.

Jak dzielić obwody, żeby instalacja była czytelna

Największy błąd, jaki widzę w źle zrobionych skrzynkach, to wrzucenie zbyt wielu obwodów pod jedno zabezpieczenie różnicowoprądowe. Wtedy awaria pojedynczego urządzenia potrafi wyłączyć pół domu, a czasem jeszcze budynek gospodarczy albo zasilanie zewnętrzne. Ja wolę układ, w którym obwody są podzielone funkcjonalnie, a nie przypadkowo.

Obwód Jak go zwykle zabezpieczam Dlaczego to ma sens
Oświetlenie Osobny wyłącznik nadprądowy, często 10 A Usterka w lampie nie powinna gasić gniazd i sprzętów
Gniazda ogólne Zwykle 16 A, rozdzielone na strefy lub kondygnacje Łatwiej znaleźć usterkę i ograniczyć skutki przeciążenia
Kuchnia Osobne obwody dla płyty, piekarnika, zmywarki czy lodówki To miejsce z największym obciążeniem i największą liczbą odbiorników
Łazienka i pralnia Wydzielony obwód z ochroną RCD 30 mA Wilgoć i urządzenia grzewcze podnoszą wymagania bezpieczeństwa
Ogród, taras, odwodnienie Oddzielny obwód dla pomp, sterowników lub oświetlenia zewnętrznego Pompa drenażowa albo przepompownia to nie jest obciążenie, które warto mieszać z resztą domu

Nominał zabezpieczenia zawsze dobiera się do przewodu, sposobu ułożenia i warunków pracy, a nie odwrotnie. Dlatego 10 A czy 16 A traktuję jako typowe przykłady, nie gotową receptę do przepisania. Jeśli instalacja ma zasilać urządzenia z elektroniką, jak pompa, sterownik nawodnienia czy płyta indukcyjna, lepiej od razu przewidzieć osobny obwód niż później szukać przyczyny ciągłych zadziałań. Kiedy podział jest rozsądny, łatwiej też wyłapać błędy, które psują cały schemat.

Najczęstsze błędy, które psują cały schemat

SEP przypomina, że wyłącznik powinien rozłączać przewód fazowy, a nie PEN. Ta zasada brzmi prosto, ale właśnie na takich „drobiazgach” najczęściej wykładają się amatorskie przeróbki. W rozdzielnicy każdy skrót myślowy wraca później jako problem z wyzwalaniem, grzaniem albo brakiem selektywności.

  • Mieszanie przewodów neutralnych między różnymi RCD - jedna różnicówka zaczyna „widzieć” cudzy prąd powrotny i wyłącza się bez wyraźnej przyczyny.
  • Zamiana L i N w torze RCD - instalacja może działać pozornie poprawnie, ale aparat przestaje pracować tak, jak powinien.
  • Jedna różnicówka na wszystko - oszczędza miejsce, ale w praktyce zwiększa zasięg awarii.
  • Brak rozdziału PE i N tam, gdzie jest potrzebny - szczególnie w modernizowanych układach TN-C-S to częste źródło kłopotów.
  • Zbyt ciasny montaż - źle ułożone przewody utrudniają serwis i mogą prowadzić do przegrzewania zacisków.
  • Brak opisów obwodów - po kilku miesiącach nikt już nie wie, który aparat odpowiada za pompę, oświetlenie czy gniazda w garażu.

Ja nie traktuję wybijającej różnicówki jak dowodu, że aparat jest zły. Dużo częściej problem leży w okablowaniu, źle dobranym podziale obwodów albo w urządzeniu, które ma duży prąd upływu. To ważne zwłaszcza przy pompach, agregatach, ładowarkach i sprzętach z elektroniką, bo one potrafią reagować inaczej niż zwykła żarówka czy grzałka. Na tym tle wybór między różnymi typami zabezpieczeń staje się dużo prostszy.

Kiedy lepszy jest RCD, RCBO albo klasyczny bezpiecznik

W nowoczesnych rozdzielnicach najczęściej porównuję trzy rozwiązania: sam wyłącznik nadprądowy, zestaw RCD plus nadprądowe oraz RCBO, czyli aparat łączący obie funkcje. Do tego dochodzą starsze wkładki topikowe, które nadal spotyka się w modernizowanych obiektach. Każde z tych rozwiązań ma sens, ale w innym miejscu.

Rozwiązanie Co chroni Zalety Ograniczenia Gdzie ma sens
Wyłącznik nadprądowy Przeciążenie i zwarcie Prosty, tani, łatwy do rozpoznania Nie chroni przed prądem upływu Każdy pojedynczy obwód końcowy
RCD + wyłączniki nadprądowe Porażenie i upływ prądu, a osobno przeciążenie i zwarcie Popularny układ, rozsądny koszt, duża elastyczność Awaria jednej sekcji może wyłączyć kilka obwodów naraz Większość domów i małych obiektów
RCBO Upływ, przeciążenie i zwarcie w jednym aparacie Najlepsza selektywność dla krytycznych obwodów Zwykle droższy i zajmuje więcej w budżecie niż wrażliwości Płyta, lodówka, pompa, serwer, sterowanie odwodnieniem
Bezpiecznik topikowy Przeciążenie i zwarcie Dobrze znosi trudne warunki i nadal bywa skuteczny Wygoda obsługi i diagnostyka są gorsze niż w nowszych aparatach Starsze instalacje i rozdzielnice modernizowane etapami

Przy nowych instalacjach często wybieram RCD typu A, zwłaszcza gdy w obwodzie są zasilacze, elektronika, pralki, płyty indukcyjne albo pompy. Typ AC coraz rzadziej ma sens w nowym budownictwie, bo współczesne odbiorniki po prostu pracują z innym profilem prądów upływu. Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: RCBO stosuję tam, gdzie przerwa w zasilaniu byłaby szczególnie uciążliwa, a zwykły układ RCD plus kilka MCB tam, gdzie liczy się rozsądny kompromis kosztów i przejrzystości. Po takim montażu i tak zostaje najważniejszy etap: sprawdzenie i pomiary.

Co sprawdzić po montażu, zanim uznasz pracę za skończoną

Rozdzielnica nie jest gotowa tylko dlatego, że wszystkie przewody da się podłączyć i wszystko wygląda równo. Ja zawsze zostawiam czas na kontrolę, bo właśnie wtedy wychodzą błędy, których nie widać gołym okiem. To nie jest etap na improwizację, tylko na sprawdzenie logiki układu i wykonanie pomiarów przez osobę z odpowiednimi uprawnieniami oraz miernikiem.

  • Opis każdego obwodu - na drzwiczkach lub przy aparacie musi być jasne, co zasila dany bezpiecznik.
  • Test RCD - przycisk testowy sprawdza mechanikę zadziałania, ale nie zastępuje pełnych pomiarów.
  • Rozdział przewodów neutralnych - każda grupa RCD powinna mieć własny tor N.
  • Połączenia PE - przewody ochronne muszą być pewnie osadzone na wspólnej szynie ochronnej.
  • Dokręcenie zacisków - luźny przewód potrafi grzać się bardziej niż cała reszta obwodu.
  • Pomiary odbiorcze - ciągłość PE, rezystancja izolacji, impedancja pętli zwarcia i czas zadziałania RCD pokazują, czy układ naprawdę działa poprawnie.

Ja traktuję protokół pomiarów jako dokument, który ma wartość później, nie tylko w dniu odbioru. Gdy po roku trzeba coś dołożyć, naprawić albo rozbudować, taki zapis oszczędza sporo czasu i nerwów. W praktyce to właśnie pomiary i opis obwodów odróżniają rozdzielnicę „zrobioną” od rozdzielnicy, która będzie działać przewidywalnie przez lata.

Co zapamiętać, zanim zamkniesz rozdzielnicę

Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby taka: nie projektuj rozdzielnicy pod samą liczbę modułów, tylko pod sposób korzystania z instalacji. Dobrze działa układ, w którym awaria jednego obwodu nie psuje reszty domu, a każdy przewód neutralny wraca tam, gdzie powinien. To ważniejsze niż sama estetyka wnętrza skrzynki.

  • Jedna funkcja, jedno zabezpieczenie - im bardziej logiczny podział, tym łatwiejsza diagnostyka.
  • Strefy wilgotne i zewnętrzne - łazienka, ogród i odwodnienie wymagają większej dyscypliny przy doborze ochrony.
  • Stare instalacje - w układach modernizowanych po latach nie kopiuję schematu „na skróty”, tylko zaczynam od oceny sieci i przewodów.
  • Dokumentacja - schemat jednokreskowy i opis obwodów są równie ważne jak sam montaż.

Przy remoncie albo nowej instalacji najrozsądniej zaczynać od schematu, a dopiero potem dobierać aparaty i miejsca w rozdzielnicy. To podejście daje mniej awarii, prostszy serwis i większy spokój, zwłaszcza wtedy, gdy instalacja zasila nie tylko dom, ale też pompę drenażową, ogród czy dodatkowe obwody gospodarcze.

FAQ - Najczęstsze pytania

Prawidłowy układ to: wejście zasilania, wyłącznik główny, ogranicznik przepięć (jeśli jest), RCD (różnicówki) lub RCBO, a na końcu wyłączniki nadprądowe dla poszczególnych obwodów. Zapewnia to bezpieczeństwo i łatwą diagnostykę.

Jedna różnicówka na cały dom to zły pomysł, ponieważ awaria jednego urządzenia lub obwodu spowoduje wyłączenie zasilania w całym budynku. Podział na kilka RCD zwiększa selektywność i komfort użytkowania.

RCD (wyłącznik różnicowoprądowy) chroni przed porażeniem i upływem prądu, współpracując z wyłącznikami nadprądowymi. RCBO to aparat łączący obie funkcje – chroni jednocześnie przed upływem, przeciążeniem i zwarciem w jednym obwodzie.

Najczęstsze błędy to mieszanie przewodów neutralnych między różnymi RCD, jedna różnicówka na wszystko, brak rozdziału PE i N, zbyt ciasny montaż oraz brak opisów obwodów. Prowadzą one do nieuzasadnionych wyłączeń i utrudniają diagnostykę.

Po montażu kluczowe są: opis obwodów, test RCD (przycisk testowy i pomiary), prawidłowy rozdział przewodów neutralnych, pewne połączenia PE, dokręcenie zacisków oraz pomiary odbiorcze (ciągłość PE, rezystancja izolacji, impedancja pętli zwarcia).
