Jak czytać oznaczenia kabli - klucz do bezpieczeństwa instalacji

Rozszyfrowanie oznaczeń na kablach elektrycznych to umiejętność, którą każdy, kto ma do czynienia z instalacjami, powinien opanować. Nie jest to jedynie kwestia technicznej wiedzy, ale przede wszystkim fundamentalny element bezpieczeństwa. Błędna interpretacja symboli, liter, cyfr czy kolorów może prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie życia. W tym przewodniku pokażę Ci, jak krok po kroku rozszyfrować te "tajne kody", aby Twoja praca była zawsze bezpieczna i zgodna z obowiązującymi normami.

Dlaczego rozszyfrowanie oznaczeń na kablach to Twój obowiązek?

Zrozumienie oznaczeń na kablach elektrycznych to, jak wspomniałem, nie tylko kwestia wiedzy technicznej, ale przede wszystkim fundamentalny element bezpieczeństwa. Błędna interpretacja może prowadzić do poważnych konsekwencji, takich jak porażenia prądem, zwarcia, a nawet pożary. Pamiętaj, że każdy przewód ma swoje ściśle określone przeznaczenie i parametry, a ich niewłaściwe zastosowanie to proszenie się o kłopoty. To właśnie dlatego tak ważne jest, abyś potrafił odczytać każdy symbol i kolor.

Po pierwsze: bezpieczeństwo – jak unikać porażeń i pożarów?

Prawidłowe odczytanie oznaczeń jest absolutnie kluczowe dla uniknięcia porażeń prądem, zwarć czy nawet pożarów. Wyobraź sobie sytuację, w której podłączasz przewód fazowy do miejsca przeznaczonego dla przewodu ochronnego – to prosta droga do tragedii. Każdy błąd w identyfikacji funkcji przewodu może mieć tragiczne skutki dla zdrowia i życia, a także dla mienia. Niewłaściwy dobór kabla, na przykład o zbyt małym przekroju w stosunku do obciążenia, może prowadzić do jego przegrzewania się, co z kolei jest jedną z najczęstszych przyczyn pożarów instalacji elektrycznych. Bezpieczeństwo jest zawsze na pierwszym miejscu i nie ma tu miejsca na domysły czy pośpiech.

Po drugie: zgodność z prawem – dlaczego normy PN-HD są tak ważne?

Przestrzeganie norm krajowych i zharmonizowanych norm europejskich, takich jak PN-HD 361 S3 czy PN-HD 308 S2: 2007, jest nie tylko dobrą praktyką, ale często wymogiem prawnym. Normy te ujednolicają oznaczenia, zapewniając bezpieczeństwo i jednoznaczną identyfikację przewodów w całej Unii Europejskiej. Dzięki nim, elektryk z Polski rozumie oznaczenia kabli tak samo, jak jego kolega z Niemiec czy Francji. Prace wykonane niezgodnie z normami mogą skutkować nie tylko problemami prawnymi, ale także odmową wypłaty ubezpieczenia w przypadku awarii czy pożaru. Zawsze upewnij się, że Twoje działania są zgodne z aktualnymi przepisami.

Po trzecie: oszczędność – jak dobór właściwego kabla wpływa na Twój portfel?

Prawidłowy dobór kabla, wynikający z umiejętności odczytywania oznaczeń, przekłada się również na realne oszczędności. Unikasz kosztownych błędów, takich jak konieczność wymiany nieprawidłowo dobranych przewodów, co wiąże się z dodatkowymi kosztami materiałów i robocizny. Optymalizacja zużycia materiałów to także mniejsze straty energii, co w dłuższej perspektywie obniża rachunki za prąd. Dobrze dobrany kabel to gwarancja długowieczności instalacji i urządzeń, co minimalizuje ryzyko kosztownych awarii i przestojów. Inwestycja w wiedzę o oznaczeniach kabli to inwestycja w stabilność i efektywność Twojej instalacji.

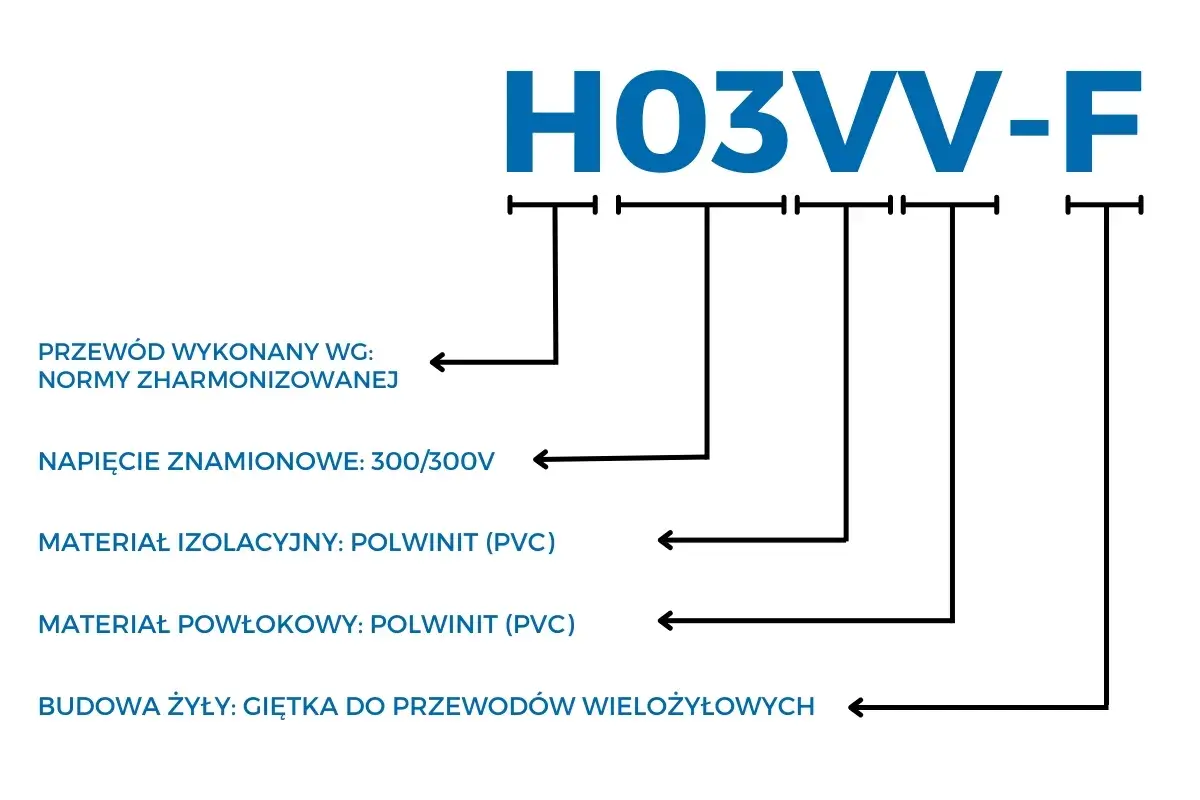

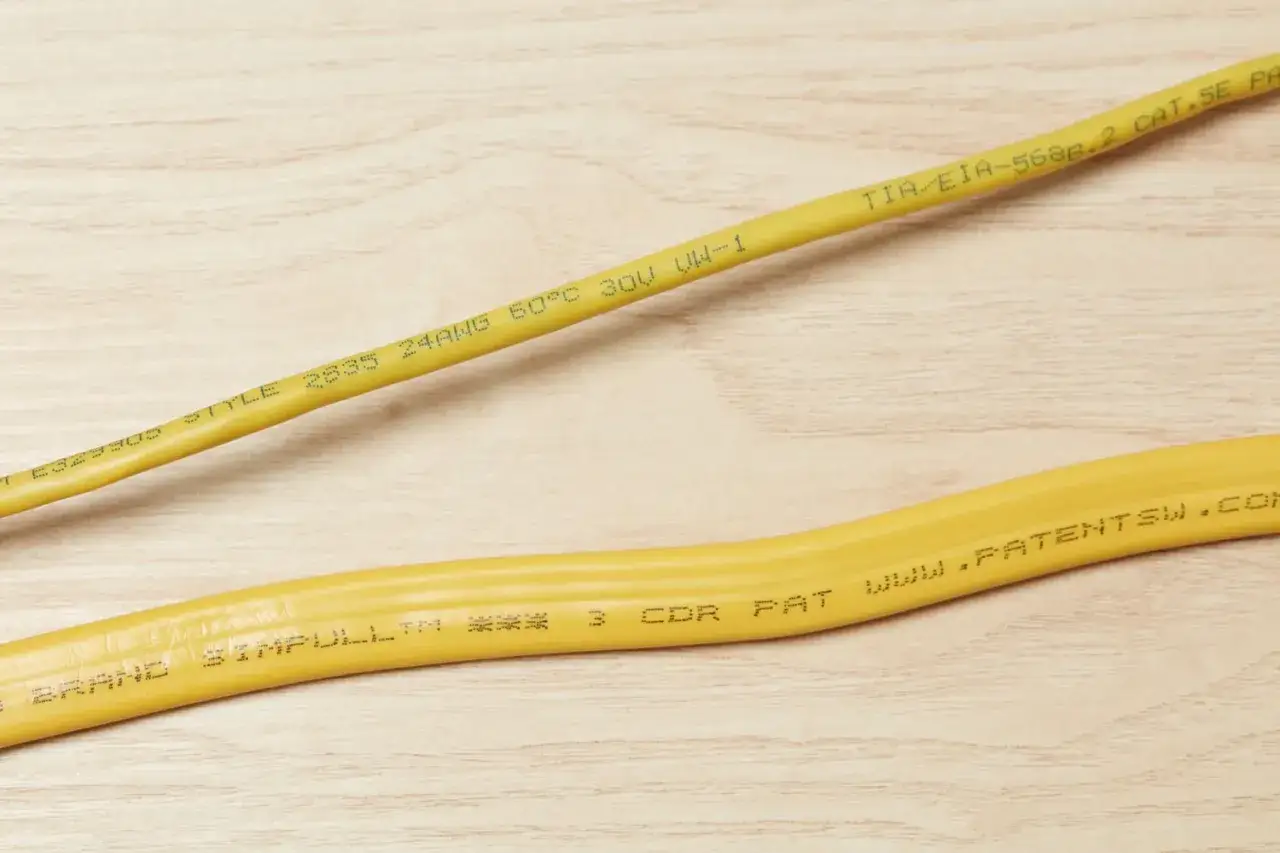

Krok 1: Zrozumieć kod na izolacji – przewodnik po literach i cyfrach

Kod literowo-cyfrowy na izolacji zewnętrznej kabla to jego prawdziwy "dowód osobisty". Opisuje on szczegółowo jego budowę, materiały użyte do produkcji oraz przeznaczenie. Interpretacja tego kodu odbywa się w określonej kolejności, zgodnie z normami, co pozwala na jednoznaczne określenie wszystkich kluczowych parametrów przewodu. Przyjrzyjmy się temu bliżej, bazując na przykładzie popularnego kabla YDYp 3x1,5 450/750V.

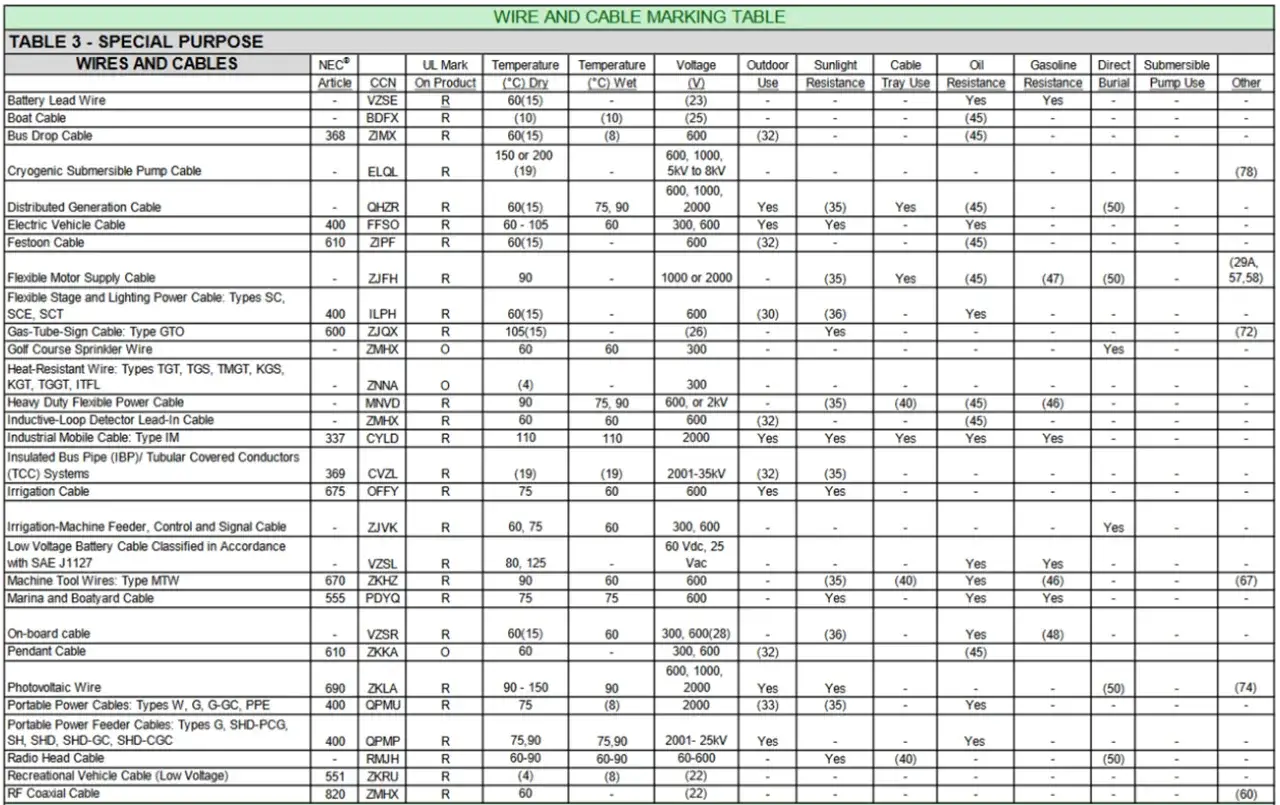

Oznaczenie	Znaczenie	Dodatkowe informacje / Przykłady
Brak litery	Materiał żyły: Miedź	Najczęściej spotykane, domyślne.
A	Materiał żyły: Aluminium
F	Materiał żyły: Stal
D	Budowa żyły: Drut	Żyła jednodrutowa, sztywna.
L	Budowa żyły: Linka	Żyła wielodrutowa, elastyczna.
Lg	Budowa żyły: Linka giętka	Bardzo elastyczna, do ruchomych połączeń.
Y	Materiał izolacji: Polwinit	Najpopularniejszy materiał izolacyjny.
G	Materiał izolacji: Guma
X	Materiał izolacji: Polietylen
Y (druga litera)	Powłoka: Polwinitowa	Określa materiał zewnętrznej powłoki.
p	Cecha specjalna: Płaski	Przewód o płaskim kształcie.
u	Cecha specjalna: Uzbrojony	Dodatkowa warstwa ochronna (np. stalowa).
n	Cecha specjalna: Z linką nośną	Do podwieszania.
c	Cecha specjalna: Materiał niepalny	Odporny na rozprzestrzenianie ognia.
05	Napięcie znamionowe: 300/500V
07	Napięcie znamionowe: 450/750V
3x1,5	Liczba i przekrój żył	3 żyły, każda o przekroju 1,5 mm².

Co oznacza pierwsza litera (lub jej brak)? Materiał żyły pod lupą (A, F, miedź)

Pierwsza litera w oznaczeniu kabla (lub jej brak) informuje nas o materiale, z którego wykonane są żyły przewodzące prąd. Brak litery oznacza miedź, która jest zdecydowanie najczęściej spotykanym materiałem ze względu na swoją doskonałą przewodność i elastyczność. Litera "A" oznacza aluminium, które jest lżejsze i tańsze od miedzi, ale ma gorszą przewodność i jest bardziej kruche, dlatego stosuje się je głównie w kablach energetycznych o większych przekrojach. Litera "F" wskazuje na stal, używaną rzadziej, głównie w specjalistycznych zastosowaniach, gdzie wymagana jest duża wytrzymałość mechaniczna, np. w przewodach odgromowych.

Drut czy linka? Jak odczytać budowę żyły (D, L, Lg)

Kolejny symbol, "D", "L" lub "Lg", opisuje budowę żyły. "D" oznacza żyłę jednodrutową, czyli sztywną. Kable z takimi żyłami są idealne do instalacji stałych, np. w ścianach, gdzie przewody nie są narażone na częste zginanie. "L" oznacza linkę, czyli żyłę wielodrutową, która jest bardziej elastyczna niż drut. Przewody linkowe są stosowane w miejscach, gdzie wymagana jest pewna elastyczność, np. w ruchomych połączeniach urządzeń. Z kolei "Lg" to linka giętka, o bardzo dużej elastyczności. Kable z żyłami Lg są przeznaczone do urządzeń wymagających częstego zginania i ruchu, takich jak przedłużacze, kable do elektronarzędzi czy wewnętrzne okablowanie maszyn.

Tajemnice izolacji i powłok – co mówią litery Y, G, X?

Litery takie jak "Y", "G" czy "X" informują o materiałach izolacyjnych i powłokowych. "Y" to polwinit (PVC), najpopularniejszy materiał izolacyjny i powłokowy, ceniony za dobrą izolacyjność, odporność na wilgoć i ogień. "G" oznacza gumę, która nadaje kablom dużą elastyczność i odporność na uszkodzenia mechaniczne, często stosowaną w kablach przemysłowych. "X" to polietylen (PE), materiał o doskonałych właściwościach izolacyjnych, odporny na promieniowanie UV i niskie temperatury, często używany w kablach zewnętrznych i ziemnych. Wybór odpowiedniego materiału izolacyjnego jest kluczowy dla trwałości i bezpieczeństwa instalacji.

Cechy specjalne przewodu – co oznaczają symbole p, u, n, c?

Poza podstawowymi oznaczeniami, na kablach możemy znaleźć również symbole opisujące ich specjalne cechy. Litera "p" oznacza przewód płaski, co jest przydatne w instalacjach podtynkowych, gdzie liczy się oszczędność miejsca. "u" to przewód uzbrojony, czyli posiadający dodatkową warstwę ochronną (np. stalową taśmę), która chroni go przed uszkodzeniami mechanicznymi, idealny do układania w ziemi. "n" wskazuje na przewód z linką nośną, przeznaczony do podwieszania, np. w instalacjach napowietrznych. Natomiast "c" oznacza materiał niepalny, co jest kluczowe w miejscach o podwyższonym ryzyku pożaru, takich jak budynki użyteczności publicznej czy tunele. Te cechy specjalne decydują o tym, czy dany kabel nadaje się do konkretnego zastosowania.

Liczby, które mają znaczenie: napięcie znamionowe oraz liczba i przekrój żył (np. 3x2,5)

Ostatnie elementy w oznaczeniu to liczby, które są równie ważne jak litery. Napięcie znamionowe, często zapisane jako np. "05" (dla 300/500V) lub "07" (dla 450/750V), informuje o maksymalnym napięciu, dla którego kabel został zaprojektowany. Przekroczenie tego parametru może prowadzić do przebicia izolacji i awarii. Zapis typu "3x1,5" jest niezwykle istotny – pierwsza cyfra (3) oznacza liczbę żył w kablu, a druga (1,5) to ich przekrój w milimetrach kwadratowych (mm²). Prawidłowy dobór przekroju żył jest absolutnie kluczowy dla bezpieczeństwa, ponieważ zbyt mały przekrój prowadzi do przegrzewania się kabla, spadków napięcia i zwiększonego ryzyka pożaru. Zawsze upewnij się, że przekrój jest odpowiedni do planowanego obciążenia i długości instalacji.

Analiza w praktyce: rozszyfrujmy najpopularniejsze oznaczenia kabli

Teoria jest ważna, ale to praktyka pozwala nam w pełni zrozumieć, jak działają oznaczenia kabli. Przyjrzyjmy się teraz kilku najpopularniejszym typom przewodów, które z pewnością spotkasz w swojej pracy, i rozszyfrujmy ich "dowody osobiste" krok po kroku.

YDY i YDYp – co to za przewody i gdzie je stosować?

Przewody typu YDY i YDYp to jedne z najczęściej spotykanych kabli w instalacjach domowych i budowlanych. Weźmy przykład YDYp 3x1,5 450/750V. Co nam to mówi?

• Pierwsze "Y": Oznacza, że jest to przewód (ogólne określenie).
• Brak litery materiału żyły: Miedź.
• "D": Żyła jednodrutowa, czyli sztywna.
• Drugie "Y": Izolacja polwinitowa.
• "p": Przewód płaski.
• "3x1,5": Trzy żyły o przekroju 1,5 mm² każda.
• "450/750V": Napięcie znamionowe.

YDY to przewód okrągły, natomiast YDYp jest jego płaską odmianą. Oba są przeznaczone do układania na stałe, pod tynkiem lub w rurkach instalacyjnych. Ich sztywność sprawia, że są idealne do tworzenia trwałych i stabilnych połączeń w ścianach i sufitach.

YKY – kiedy potrzebujesz kabla do zadań specjalnych na zewnątrz?

Kable YKY to prawdziwe "woły robocze" do zastosowań zewnętrznych i ziemnych. Ich oznaczenie również jest bardzo czytelne:

• Pierwsze "Y": Przewód.
• Brak litery materiału żyły: Miedź.
• "K": Izolacja z polwinitu.
• Drugie "Y": Powłoka zewnętrzna z polwinitu.

Kable YKY charakteryzują się zwiększoną odpornością na warunki atmosferyczne, wilgoć i uszkodzenia mechaniczne, dzięki czemu doskonale nadają się do zasilania budynków, oświetlenia ogrodowego, bram automatycznych czy innych instalacji układanych bezpośrednio w ziemi lub na zewnątrz budynków. Ich solidna konstrukcja zapewnia długotrwałą i bezawaryjną pracę w trudnych warunkach.

LgY – charakterystyka i zastosowanie przewodów giętkich

Przewody LgY to z kolei specjaliści od elastyczności. Ich oznaczenie:

• "Lg": Linka giętka (żyła wielodrutowa o bardzo małym przekroju pojedynczych drucików).
• "Y": Izolacja polwinitowa.

Dzięki swojej budowie, przewody LgY są niezwykle elastyczne i łatwe w montażu. Są idealne do połączeń ruchomych, wewnętrznego okablowania urządzeń elektrycznych, w rozdzielnicach, szafach sterowniczych czy do produkcji przedłużaczy. Tam, gdzie wymagana jest duża swoboda ruchu i odporność na zginanie, LgY sprawdzają się doskonale.

Krok 2: Interpretacja kolorów żył – klucz do prawidłowych połączeń

Kolorystyka żył to drugi, równie ważny system oznaczeń, który jednoznacznie określa funkcję każdego przewodu w instalacji elektrycznej. Jest to standard ujednolicony normą PN-HD 308 S2: 2007, a jego znajomość jest absolutnie niezbędna do prawidłowego i bezpiecznego podłączania. Pamiętaj, że według danych Amper24.pl, kolory izolacji poszczególnych żył definiują ich funkcję w instalacji elektrycznej.

Przewód fazowy (L): dlaczego ma aż trzy kolory (brązowy, czarny, szary)?

Przewód fazowy (L) to ten, którym "płynie" prąd aktywny, czyli ten, który zasila urządzenia. Może występować w trzech kolorach: brązowym, czarnym i szarym. Dlaczego aż trzy? W instalacjach jednofazowych zazwyczaj używa się jednego z nich (najczęściej brązowego lub czarnego) do doprowadzenia fazy. W instalacjach trójfazowych, o których opowiem za chwilę, te trzy kolory służą do rozróżnienia poszczególnych faz (L1, L2, L3). Zawsze traktuj przewód fazowy z najwyższą ostrożnością – to na nim występuje napięcie.

Przewód neutralny (N): niezmienny i zawsze niebieski

Przewód neutralny (N) ma zawsze jeden, niezmienny kolor – niebieski. Jego funkcja w obwodzie elektrycznym polega na zamykaniu obwodu i zapewnieniu drogi powrotnej dla prądu do źródła zasilania. Utrzymuje on potencjał bliski zeru, co jest kluczowe dla prawidłowego działania wielu urządzeń. Chociaż nie jest to przewód fazowy, nigdy nie należy go lekceważyć, ponieważ w niesprawnych instalacjach może pojawić się na nim napięcie.

Przewód ochronny (PE): dlaczego kolor żółto-zielony ratuje życie?

Przewód ochronny (PE) o charakterystycznym żółto-zielonym kolorze to absolutny strażnik Twojego bezpieczeństwa. Jego kluczowa rola w systemach bezpieczeństwa polega na odprowadzaniu prądu upływowego w przypadku awarii izolacji urządzenia. Jeśli np. faza dotknie metalowej obudowy pralki, przewód PE natychmiast odprowadzi ten prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego) i zapobiegając porażeniu. Jest to najważniejszy przewód z punktu widzenia ochrony przed porażeniem i jego obecność w każdej instalacji jest obowiązkowa.

Instalacje trójfazowe („siła”) – jak nie pomylić kolorów faz L1, L2, L3?

Instalacje trójfazowe, potocznie nazywane "siłą", dostarczają większą moc i są niezbędne do zasilania urządzeń wymagających większego zapotrzebowania na energię, takich jak silniki elektryczne, płyty indukcyjne czy piece. W takich instalacjach kluczowe jest prawidłowe rozróżnienie i podłączenie poszczególnych faz, aby zapewnić stabilną i bezpieczną pracę systemu.

Brązowy, czarny, szary – prawidłowa kolejność i jej znaczenie

W instalacjach trójfazowych do oznaczania poszczególnych faz (L1, L2, L3) używa się kolorów brązowego, czarnego i szarego. Chociaż wszystkie trzy są przewodami fazowymi, ich konkretna kolejność podłączenia może mieć znaczenie dla prawidłowej pracy niektórych urządzeń trójfazowych, np. silników elektrycznych, gdzie zmiana kolejności faz może skutkować zmianą kierunku obrotów. Zawsze należy to zweryfikować, najlepiej za pomocą testera kolejności faz, aby uniknąć uszkodzenia sprzętu.

Rola przewodów N i PE w instalacji 400V

W instalacjach trójfazowych (400V), przewody neutralny (N, niebieski) i ochronny (PE, żółto-zielony) pełnią dokładnie te same funkcje, co w instalacjach jednofazowych. Ich rola w zapewnieniu bezpieczeństwa i prawidłowego działania systemu jest jednak jeszcze bardziej krytyczna ze względu na wyższe moce i napięcia. Nigdy nie wolno ich pomijać ani błędnie podłączać. Prawidłowe uziemienie (przez PE) i połączenie z punktem neutralnym (przez N) są fundamentem bezpiecznej i efektywnej pracy całej instalacji trójfazowej.

Uwaga na pułapki! Stare a nowe oznaczenia – co musisz wiedzieć o instalacjach sprzed 2007 roku?

Niestety, nie wszystkie instalacje są zgodne z najnowszymi normami. Jeśli pracujesz w starym budownictwie, musisz być szczególnie ostrożny. Warto pamiętać, że w starszych instalacjach, wykonanych przed ujednoliceniem norm (przed 2007 rokiem), kolorystyka mogła być inna, co wymaga szczególnej ostrożności i weryfikacji za pomocą próbnika napięcia. To jest moment, w którym Twoja wiedza i doświadczenie są na wagę złota.

Z jakimi „kreatywnymi” kolorami możesz się spotkać w starym budownictwie?

W instalacjach wykonanych przed 2007 rokiem możesz napotkać na prawdziwą "kreatywność" w kolorystyce izolacji żył. Zamiast standardowego niebieskiego, przewód neutralny mógł być czarny, a nawet czerwony. Przewody fazowe mogły występować w kolorach białym, czerwonym, a nawet zielonym, który obecnie jest zarezerwowany dla przewodu ochronnego (częściowo, bo jest żółto-zielony). Brak standaryzacji w przeszłości jest główną przyczyną tych różnic, co sprawia, że każda stara instalacja to swego rodzaju zagadka, którą trzeba rozwiązać z dużą dozą ostrożności.

Przeczytaj również: Kominek w salonie - przepisy, koszty, inspiracje. Co musisz wiedzieć?

Jak bezpiecznie zidentyfikować przewody w starej instalacji? Niezbędne narzędzia

Bezpieczna identyfikacja przewodów w starych instalacjach jest priorytetem. Zawsze, ale to zawsze, wyłącz zasilanie przed rozpoczęciem jakichkolwiek prac! Następnie użyj odpowiednich narzędzi:

• Próbnik napięcia (neonówka): Pozwala szybko sprawdzić, czy na przewodzie jest napięcie.
• Miernik uniwersalny (multimetr): Umożliwia dokładniejszy pomiar napięcia, a także sprawdzenie ciągłości obwodu.
• Specjalistyczny tester ciągłości obwodu: Pomaga zidentyfikować, który przewód jest który, gdy zasilanie jest wyłączone.

W przypadku jakichkolwiek wątpliwości lub braku pewności co do identyfikacji przewodów, zawsze wezwij wykwalifikowanego elektryka. Pamiętaj, że w starszych instalacjach, wykonanych przed ujednoliceniem norm, kolorystyka mogła być inna, co wymaga szczególnej ostrożności i weryfikacji za pomocą próbnika napięcia. Nie warto ryzykować zdrowia i życia dla oszczędności kilku złotych.
