Rozrysowanie domu na kartce często ujawnia problemy, których nie widać jeszcze na budowie. Dobry schemat instalacji elektrycznej pokazuje drogę zasilania od przyłącza przez rozdzielnicę aż do gniazd, oświetlenia i urządzeń o dużej mocy. Wyjaśniam, jak czytać taki rysunek, jak podzielić obwody, co powinno znaleźć się w rozdzielnicy i jak nie przepłacić za wykonanie instalacji.
Od rozdzielnicy do gniazda liczy się logiczny podział obwodów
- Trzy różne rysunki mogą opisywać tę samą instalację: rzut pomieszczeń, schemat jednokreskowy i schemat rozdzielnicy.
- Oświetlenie, gniazda i urządzenia dużej mocy powinny być rozdzielone na osobne obwody.
- Wyłącznik różnicowoprądowy 30 mA zwiększa ochronę użytkowników, ale nie zastępuje przewodu ochronnego ani prawidłowego uziemienia.
- Rozdzielnica z rezerwą miejsca ułatwia późniejsze dodanie fotowoltaiki, pompy ciepła, klimatyzacji lub ładowarki samochodowej.
- Końcowe pomiary i protokół są równie ważne jak samo ułożenie przewodów.
Najpierw rozróżnij trzy rodzaje dokumentacji
Najczęstsze nieporozumienie polega na tym, że jeden rysunek ma pokazać wszystko. W praktyce potrzebne są zwykle trzy uzupełniające się widoki, bo każdy odpowiada na inne pytanie.

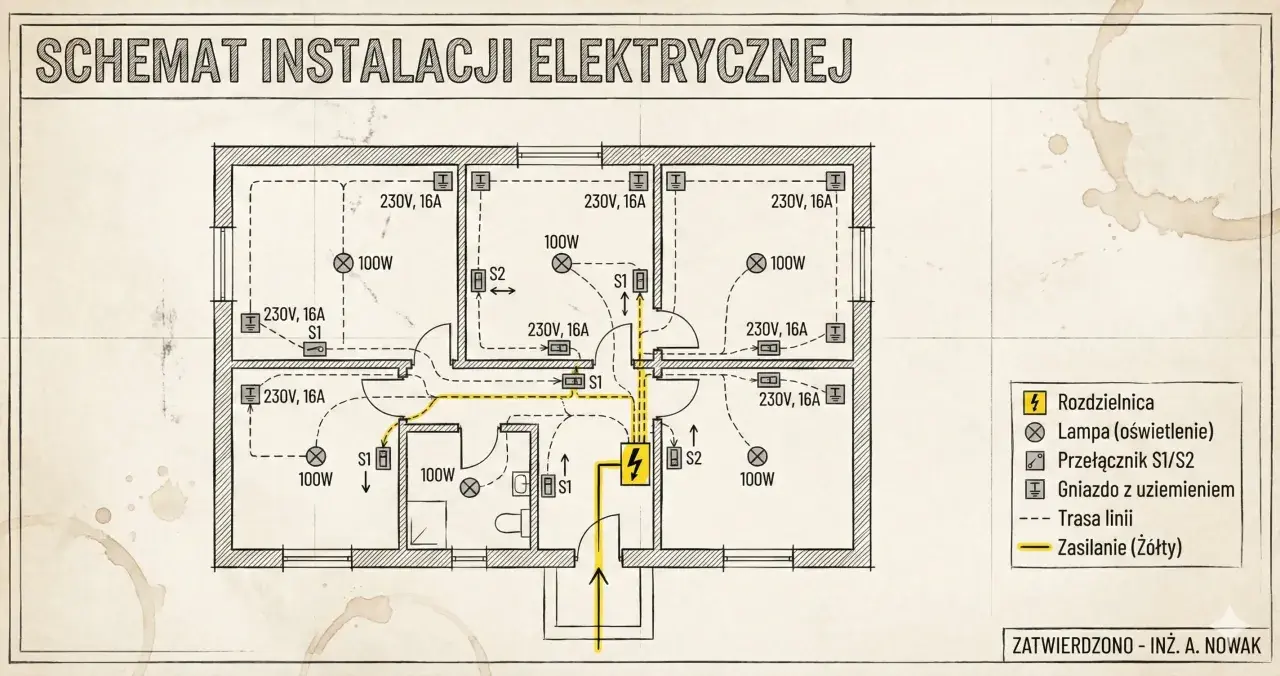

Rzut instalacji na planie domu
Na rzucie pomieszczeń zaznacza się gniazda, łączniki, oprawy oświetleniowe, punkty pod sprzęt AGD, przewody teletechniczne oraz miejsce rozdzielnicy. Taki plan pomaga sprawdzić, czy przy łóżku, blacie roboczym albo biurku rzeczywiście znajdzie się wystarczająca liczba punktów. Ja traktuję go również jako dokument do późniejszego wiercenia, dlatego zaznaczenie tras przewodów ma dużą praktyczną wartość.
Schemat jednokreskowy
To uproszczony zapis pokazujący kolejność urządzeń i obwodów. Nie przedstawia każdego przewodu osobno, ale szybko pozwala ocenić, czy zasilanie przechodzi przez rozłącznik główny, ogranicznik przepięć, ochronę różnicowoprądową i wyłączniki nadprądowe.
Przeczytaj również: Obieg ciepłej wody - jak działa i jak uniknąć błędów?

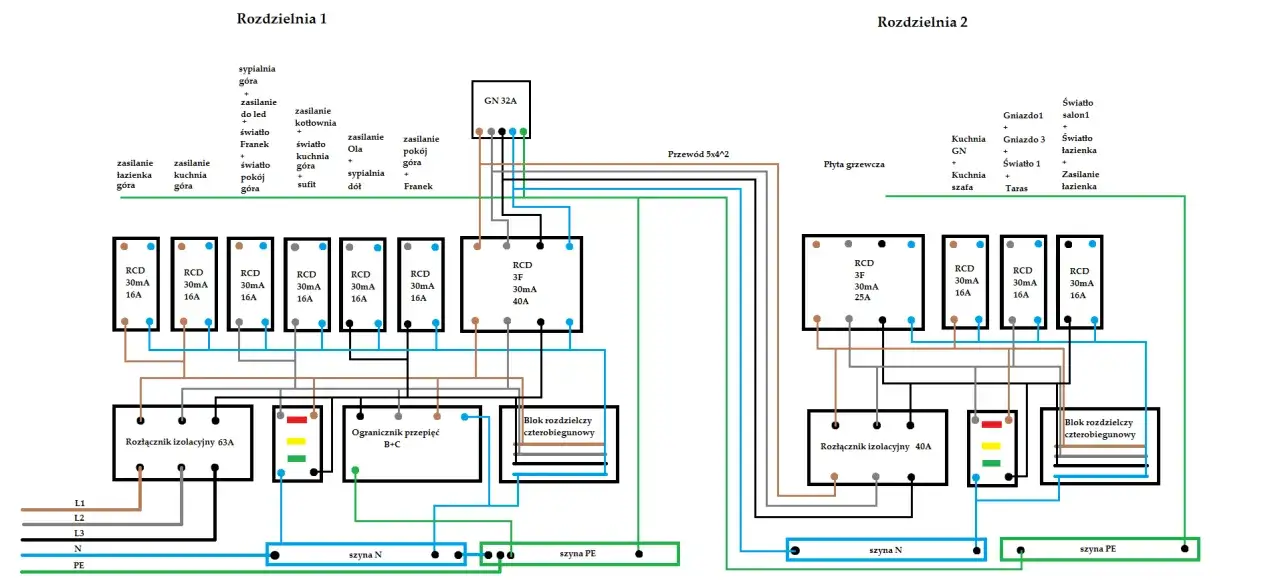

Schemat rozdzielnicy
Ten dokument pokazuje już kolejność aparatów, szyny PE i N, podział obwodów oraz oznaczenia zabezpieczeń. Jest szczególnie potrzebny podczas serwisu. Opis typu „B16 kuchnia” mówi znacznie więcej niż rząd niepodpisanych modułów, przy których trzeba wyłączać zabezpieczenia metodą prób i błędów.
Jak czytać drogę zasilania w domu
Najprostszy układ można czytać od lewej do prawej albo od góry do dołu. Energia trafia z sieci do złącza, dalej przez licznik i wewnętrzną linię zasilającą do rozdzielnicy głównej, a z niej do poszczególnych obwodów odbiorczych.
| Element | Rola w instalacji |
|---|---|
| Złącze | Miejsce połączenia instalacji budynku z siecią operatora. |
| Licznik | Mierzy zużycie energii i zwykle znajduje się w złączu albo wydzielonej części instalacji. |
| Rozłącznik główny | Pozwala odłączyć zasilanie całego domu podczas awarii lub prac. |
| Ogranicznik przepięć SPD | Ogranicza przepięcia mogące uszkodzić elektronikę, na przykład po wyładowaniu atmosferycznym lub zakłóceniu w sieci. |
| RCD lub RCBO | RCD wykrywa prąd upływowy, a RCBO łączy ochronę różnicowoprądową z nadprądową dla konkretnego obwodu. |
| Wyłącznik nadprądowy | Chroni przewód i odbiornik przed przeciążeniem oraz skutkami zwarcia. |
| Obwód odbiorczy | Zasila określoną grupę gniazd, oświetlenie albo pojedyncze urządzenie. |
W typowym nowym domu spotyka się trzy przewody robocze w obwodzie jednofazowym: fazowy L, neutralny N i ochronny PE. W instalacji trójfazowej dochodzą kolejne przewody fazowe, ale ich rozdzielenie oraz obciążenie powinien zaplanować elektryk. Nie zakładam z góry, że każdy budynek ma ten sam układ sieci, ponieważ znaczenie mają warunki przyłączenia, układ TN-C-S lub TT oraz sposób wykonania uziemienia.
Kolory pomagają się zorientować, lecz nie mogą być jedyną podstawą identyfikacji przewodu. W nowych instalacjach przewód ochronny jest zwykle żółto-zielony, neutralny niebieski, a fazowe mają barwy brązową, czarną lub szarą. W starym budynku oznaczenia mogą być niezgodne z obecnymi zasadami, dlatego każdy przewód trzeba sprawdzić pomiarem.
Podział obwodów decyduje o wygodzie i bezpieczeństwie
Jedna linia zasilająca cały dom wygląda tanio tylko na początku. Przy przeciążeniu albo awarii wyłącza się wtedy wszystko, łącznie z lodówką, routerem i oświetleniem. Znacznie rozsądniejszy jest podział na kilka niezależnych obwodów, dobranych do sposobu korzystania z pomieszczeń.
| Obwód | Przykładowe zastosowanie | Praktyczna uwaga |
|---|---|---|
| Oświetlenie | Pokoje, korytarze, łazienka, oświetlenie zewnętrzne | Oddzielne obwody ułatwiają zachowanie światła w części domu podczas awarii. |
| Gniazda ogólne | Pokoje, gabinet, korytarz | Nie warto łączyć całego domu w jeden obwód, zwłaszcza przy dużej liczbie odbiorników. |
| Kuchnia | Blat roboczy, lodówka, zmywarka, okap | Sprzęty o większym poborze prądu powinny mieć własne, odpowiednio dobrane zasilanie. |
| Łazienka | Pralka, suszarka, podgrzewacz, gniazda | Trzeba uwzględnić strefy ochronne i podwyższone ryzyko kontaktu z wodą. |
| Urządzenia stałe | Płyta indukcyjna, piekarnik, pompa ciepła, klimatyzator | Ich obwody projektuje się na podstawie mocy znamionowej, sposobu zasilania i instrukcji producenta. |
| Garaż i ogród | Bramy, gniazda zewnętrzne, oświetlenie, warsztat | Instalacja zewnętrzna wymaga odpornego osprzętu i ochrony dopasowanej do warunków. |
Popularne przekroje przewodów, takie jak 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, są jedynie częstym punktem wyjścia. Ostateczny dobór zależy od obciążenia, długości trasy, sposobu ułożenia przewodu, temperatury i zabezpieczenia. Zwiększenie przekroju bez sprawdzenia całego układu nie rozwiązuje automatycznie problemu, bo równie ważne są zaciski, aparat zabezpieczający i warunki chłodzenia.
W domu zasilanym trójfazowo warto rozłożyć obwody możliwie równomiernie między fazy. Nie oznacza to jednak, że właściciel powinien samodzielnie przekładać przewody w rozdzielnicy. Błędne podłączenie może doprowadzić do zwarcia, porażenia albo uszkodzenia urządzeń.
Co powinno znaleźć się w dobrze zaplanowanej rozdzielnicy
Rozdzielnica jest centrum całego układu, dlatego powinna być łatwo dostępna, opisana i większa, niż wynikałoby to z dzisiejszych potrzeb. W nowym domu często sensownym minimum jest 36-54 modułów, a przy fotowoltaice, pompie ciepła lub automatyce budynkowej potrzebna może być jeszcze większa obudowa albo dodatkowa rozdzielnica.
Podstawowy zestaw obejmuje rozłącznik główny, ochronę przepięciową, wyłączniki różnicowoprądowe lub aparaty RCBO oraz wyłączniki nadprądowe. Dobór typu RCD zależy od odbiorników. Urządzenia z elektroniką, falownikami i zasilaczami impulsowymi wymagają przeanalizowania, czy zastosowany aparat ma właściwą charakterystykę.
Osobne szyny PE i N oraz prawidłowo wykonane połączenia wyrównawcze mają większe znaczenie niż efektowny wygląd obudowy. Przewód ochronny łączy się z obudowami urządzeń, a połączenia wyrównawcze ograniczają różnice potencjałów między metalowymi elementami instalacji. Wyłącznik różnicowoprądowy nie zastępuje uziemienia i nie naprawi błędnie wykonanej instalacji.
W rozdzielnicy zostawiłbym co najmniej 20-30 procent wolnego miejsca. Dodatkowe moduły szybko zajmują zabezpieczenia klimatyzacji, bramy, ogrodu, magazynu energii, ładowarki samochodu czy systemu alarmowego. Oszczędzanie na pustych polach zwykle kończy się później kosztowną wymianą całej obudowy.
Jak przełożyć rysunek na plan pomieszczeń
Na rzucie domu zacząłbym od ustawienia mebli i sprzętów, a dopiero potem rozmieszczał gniazda. Dzięki temu wiadomo, gdzie trafi telewizor, biurko, ekspres do kawy, router czy łóżko. W kuchni lepiej zaplanować kilka punktów więcej przy blacie niż później ratować się listwą zasilającą.
Trasy przewodów prowadzi się w sposób uporządkowany, zwykle pionowo i poziomo względem osprzętu. Taki układ ułatwia późniejsze wiercenie, chociaż nie zwalnia z obowiązku zachowania dokumentacji. Na planie trzeba też uwzględnić przebieg instalacji wodnej, kanalizacyjnej i wentylacyjnej, aby uniknąć kolizji oraz przypadkowego naruszenia przewodów podczas kolejnych prac.
W łazience znaczenie ma nie tylko liczba gniazd, lecz także ich położenie względem wanny, prysznica i umywalki. Osprzęt powinien mieć odpowiedni stopień ochrony, a obwody muszą być zabezpieczone zgodnie z wymaganiami dla pomieszczeń o zwiększonej wilgotności. Tu szczególnie odradzam kopiowanie przypadkowego rysunku z internetu bez odniesienia do konkretnego układu pomieszczenia.
Przed tynkowaniem warto sfotografować wszystkie trasy i zapisać odległości od narożników oraz poziomu podłogi. Ja dodałbym do tego opis każdego obwodu i zdjęcie rozdzielnicy po zamknięciu przewodów. Taka dokumentacja przydaje się podczas remontu, montażu szafek i szukania usterki po kilku latach.
Ile kosztuje wykonanie instalacji według projektu
Cena zależy przede wszystkim od liczby punktów, długości tras, liczby obwodów, rodzaju ścian i wyposażenia rozdzielnicy. W 2026 roku orientacyjna stawka za punkt z materiałem często mieści się w granicach 100-200 zł, ale przy kuciu w twardym materiale, rozbudowanej automatyce albo drogim osprzęcie może być wyższa.
| Zakres prac | Orientacyjny przedział | Od czego zależy |
|---|---|---|
| Pojedynczy punkt | 100-200 zł | Materiał, sposób prowadzenia przewodów, kucie i standard osprzętu. |
| Instalacja domu około 100 m² | 20 000-40 000 zł | Liczba punktów, rozdzielnica, urządzenia dużej mocy, instalacje zewnętrzne i lokalne stawki. |
| Rozbudowana rozdzielnica | kilka do kilkunastu tysięcy złotych | Liczba modułów, RCD lub RCBO, SPD, układ zasilania i przygotowanie pod fotowoltaikę. |
| Pomiary odbiorcze | kilkaset do kilku tysięcy złotych | Metraż, liczba obwodów i zakres protokołu. |
Nie porównywałbym ofert wyłącznie po cenie za punkt. Dwie wyceny mogą obejmować zupełnie inny zakres, bo jedna zawiera rozdzielnicę, bruzdowanie, osprzęt i pomiary, a druga tylko ułożenie przewodów. Najbezpieczniej poprosić o tabelę obwodów, listę materiałów i informację o pomiarach końcowych.
Po zakończeniu prac trzeba sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia, działanie RCD oraz poprawność połączeń. Wyniki powinny trafić do protokołu. Sam fakt, że wszystkie lampy świecą, nie jest dowodem, że instalacja działa bezpiecznie.
Dokumenty, które naprawdę warto zachować
Po wykonaniu instalacji powinien zostać aktualny rzut z trasami i punktami, schemat rozdzielnicy, opis zabezpieczeń oraz protokoły pomiarów. Przydatna jest także dokumentacja zastosowanych aparatów, zwłaszcza ogranicznika przepięć, wyłączników różnicowoprądowych i urządzeń zasilanych trójfazowo.
Przed odbiorem domu sprawdziłbym, czy schemat odpowiada stanowi faktycznemu. Jeśli w trakcie budowy dodano gniazdo, zmieniono lokalizację rozdzielnicy albo dołożono obwód pod pompę ciepła, poprawka na papierze zajmuje chwilę, a może oszczędzić wiele problemów podczas przyszłego remontu.
Dobrze przygotowany rysunek nie jest ozdobą projektu, lecz instrukcją obsługi domu. Pokazuje, co można rozbudować, gdzie bezpiecznie odłączyć zasilanie i jak szybko znaleźć przyczynę awarii. Właśnie dlatego najrozsądniej potraktować go jako część instalacji, a nie dokument odkładany do szuflady po zakończeniu budowy.
