Najlepszy efekt daje prosty, dobrze rozpisany projekt: krótka strefa spalania, mocna izolacja, przewidywalny ciąg i stabilna podstawa odporna na wilgoć. W tym artykule pokazuję, jak czytać schemat budowy pieca rakietowego, z jakich elementów się składa, jak go złożyć krok po kroku oraz jak rozwiązać temat fundamentu, instalacji i odwodnienia przy wersji ogrodowej. Skupiam się na praktyce, bo w tej konstrukcji drobny błąd w geometrii albo podłożu potrafi zepsuć cały efekt.
Najważniejsze zasady, które decydują o działaniu pieca
- Strefa spalania musi być izolowana, inaczej piec traci temperaturę i zaczyna dymić.
- Przekrój kanałów powinien być konsekwentny od podajnika aż po wylot spalin.
- Podstawa i odwodnienie są równie ważne jak sam palnik, bo wilgoć niszczy konstrukcję i pogarsza ciąg.
- Najlepiej sprawdzają się krótkie, proste kanały z ograniczoną liczbą zakrętów.
- Na start warto zrobić model testowy, zanim konstrukcja zostanie trwale zamurowana.

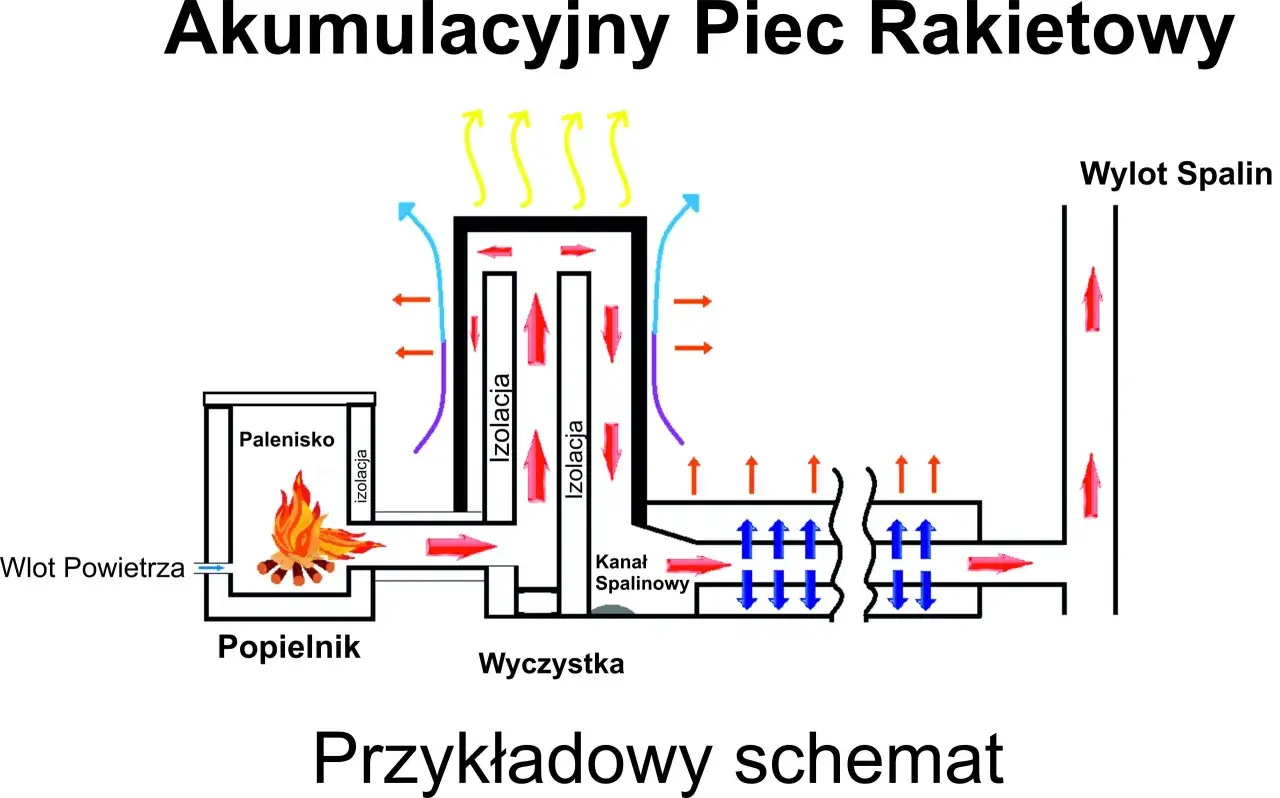

Co naprawdę pokazuje dobry schemat pieca rakietowego
Dobry rysunek techniczny nie ma być dekoracją, tylko instrukcją, z której da się naprawdę zbudować piec. Ja zawsze sprawdzam w nim cztery rzeczy: kierunek przepływu powietrza, wymiary strefy żaru, sposób odizolowania gorących części i miejsce, w którym spaliny wychodzą do komina albo przewodu. Jeśli schemat tego nie pokazuje, traktuję go raczej jako inspirację niż gotowy plan.
W praktyce taki schemat powinien odpowiedzieć na bardzo konkretne pytania: gdzie trafia drewno, jak szybko gazy dochodzą do strefy dopalania, czy komin ma wystarczający ciąg oraz gdzie będzie dostęp do czyszczenia. W wersji ogrodowej dorzucam do tego jeszcze dwie sprawy, które często są pomijane: ochronę przed deszczem i miejsce, w którym woda nie będzie stała pod podstawą.
- Podajnik paliwa - pokazuje, jak wygodnie dokłada się suche szczapy albo gałązki.
- Tunel spalania - to poziomy odcinek, który nie może być ani zbyt długi, ani przewężony.
- Riser, czyli komin wewnętrzny - odpowiada za mocny ciąg i wysoką temperaturę spalania.
- Strefa pod naczyniem - decyduje o tym, ile ciepła realnie trafia do garnka lub płyty grzewczej.
- Wyczystka i wylot spalin - bez nich serwis po sezonie staje się uciążliwy.
Jeśli układ na papierze jest czytelny, łatwiej potem przełożyć go na mur, stal albo szamot. Żeby to zrobić dobrze, trzeba wiedzieć, z czego dokładnie składa się rdzeń spalania i które materiały naprawdę wytrzymują temperaturę roboczą.
Z jakich elementów składa się rdzeń spalania
W piecu rakietowym najważniejszy jest nie wygląd zewnętrzny, ale rdzeń. To właśnie on decyduje o tym, czy ogień będzie „zasysany” do środka i spalany czysto, czy zacznie się cofać i kopcić. W małych modelach ogrodowych zwykle trzymam się jednej zasady: strefa gorąca ma mieć spójny przekrój, a izolacja ma chronić ją przed wychłodzeniem przez obudowę i grunt.
Poniżej rozpisuję najważniejsze części w sposób, który da się od razu wykorzystać przy własnym projekcie.
| Element | Po co jest | Na co uważać |
|---|---|---|
| Podajnik paliwa | Umożliwia dokładanie drewna w wygodny sposób i kieruje je do strefy spalania. | Nie może być zbyt szeroki, bo ogień traci koncentrację i szybciej ucieka ciepło. |
| Tunel spalania | Tu mieszają się gazy, powietrze i płomień. | Nie wydłużaj go bez potrzeby. Im dłuższy i chłodniejszy, tym słabszy ciąg. |
| Riser | Tworzy pionowy ciąg i podnosi temperaturę spalania. | Musi być dobrze odizolowany, bo zimna obudowa potrafi odebrać mu skuteczność. |
| Obudowa z izolacją | Chroni rdzeń i stabilizuje pracę pieca. | W strefie gorącej nie stosuję zwykłej cegły ani przypadkowego betonu. |
| Wylot spalin | Odprowadza gazy do komina albo kanału dymowego. | Nie powinien mieć przewężeń i ostrych załamań. |
| Wyczystka | Ułatwia usuwanie popiołu i sadzy. | Bez niej serwis po kilku paleniach staje się niepotrzebnie trudny. |
Jeśli chcesz przyjąć sensowny punkt startowy, myśl raczej o małym, zwartym rdzeniu niż o dużym palenisku. W praktyce lepiej działa konstrukcja prostsza, ale dobrze zaizolowana, niż rozbudowany układ z pięcioma zmianami kierunku przepływu. To prowadzi prosto do samej budowy, bo schemat ma sens tylko wtedy, gdy da się go wykonać bez zgadywania.
Jak zbudować prosty model krok po kroku
Ja zaczynam od wersji „na sucho”, zanim cokolwiek zwiążę zaprawą na stałe. Dzięki temu od razu widzę, czy drewno da się wygodnie podawać, czy garnek nie siedzi za wysoko i czy wylot spalin nie jest zbyt ciasny. Taki próbny montaż oszczędza później wiele poprawek.
- Wyznacz miejsce - wybierz stabilny fragment podłoża, z dala od materiałów palnych i od miejsca, gdzie będzie zalegać woda.
- Rozrysuj bazę - zaznacz podajnik, tunel spalania, riser, wylot i ewentualną wyczystkę.
- Przygotuj podbudowę - zagęść grunt, wysyp warstwę kruszywa i zrób płytę albo cokół odporny na wilgoć.
- Sklej rdzeń na próbę - ustaw elementy bez docelowego wiązania, żeby sprawdzić geometrię i dostęp serwisowy.
- Dodaj izolację - wokół strefy gorącej zastosuj materiał, który nie odbiera szybko ciepła.
- Zamknij obudowę - zewnętrzna warstwa ma chronić rdzeń, ale nie może go wychładzać.
- Wykonaj test na zimno i małe palenie - najpierw sprawdź drożność, a dopiero potem pracę pod obciążeniem.
W małej konstrukcji ogrodowej nie komplikuję układu bardziej, niż to konieczne. Jeśli rysunek zaczyna przypominać kanał wentylacyjny z kilkoma załamaniami, to zwykle znak, że projekt trzeba uprościć, a nie wzmacniać kolejnymi warstwami materiału.
Fundament, instalacje i odwodnienie przy montażu w ogrodzie
Przy stałej zabudowie to właśnie podstawa i odwodnienie najczęściej robią różnicę między piecem, który działa latami, a konstrukcją wymagającą ciągłych napraw. W polskim klimacie problemem nie jest tylko ogień, ale też deszcz, śnieg, zamarzająca wilgoć i podciąganie wody z gruntu. Ja traktuję to jak zwykły element projektu instalacyjnego, a nie dodatek po fakcie.
Jeśli piec stoi przy tarasie, altanie albo w ogrodowej kuchni, fundament powinien być stabilny, nośny i odseparowany od wilgoci. Dobrze sprawdza się płyta albo cokół na zagęszczonej podbudowie z kruszywa, z lekkim spadkiem od konstrukcji na zewnątrz. W praktyce wystarcza zwykle około 1,5-2% spadku, żeby woda nie stała przy ścianach i nie wchodziła w spoiny.
Ważne są też same instalacje towarzyszące. Jeśli planujesz wodę w ogrodowej kuchni, odpływ przy zlewie albo oświetlenie przy stanowisku, prowadź je poza strefą wysokiej temperatury i zostaw dostęp serwisowy. Nie lubię sytuacji, w której przewód wodny albo kabel musi przechodzić tuż przy korpusie pieca, bo wtedy każda naprawa zamienia się w rozbieranie pół konstrukcji.
| Problem | Rozwiązanie | Dlaczego to działa |
|---|---|---|
| Deszcz podmywa podstawę | Opaska z kruszywa, spadek od pieca i twarda, wyniesiona podbudowa. | Suchy cokół mniej pracuje i wolniej pęka. |
| Woda stoi przy palenisku | Zaplanowany odpływ, brak „kieszeni” na wodę i lekko wyniesiony próg. | Wilgoć nie chłodzi rdzenia i nie rozsadza spoin zimą. |
| Śnieg i deszcz wpadają do kanału | Daszek, większy okap i osłona wylotu. | Lepszy ciąg i mniejsze ryzyko uszkodzenia materiału ogniotrwałego. |
| Instalacje kolidują z ciepłem | Oddzielne prowadzenie wody, prądu i odpływu. | Łatwiejszy serwis i mniejsze ryzyko awarii. |
To jest właśnie moment, w którym projekt staje się bardziej budowlany niż „hobbystyczny”. Dobrze rozwiązane odwodnienie i sensownie zaplanowane instalacje zwykle decydują o trwałości bardziej niż dekoracyjna okładzina czy ładna obudowa z cegły.
Najczęstsze błędy, które psują ciąg i zwiększają dymienie
W piecach rakietowych błędy konstrukcyjne od razu wychodzą na wierzch. Tu nie ma dużo marginesu na przypadek: zła geometria, mokre paliwo albo słaba izolacja szybko zamieniają „czysty ogień” w dymiący problem. Najczęściej widzę te same pomyłki.
- Za duży przekrój komory - ogień traci koncentrację, a piec słabiej zasysa powietrze.
- Za mało izolacji - ciepło ucieka do obudowy zamiast wzmacniać spalanie.
- Zbyt długi tor spalin - każdy dodatkowy zakręt podnosi opory i osłabia ciąg.
- Mokre drewno - wilgoć zabiera energię i zwiększa ilość sadzy.
- Brak wyczystki - po kilku użyciach sadza i popiół ograniczają przepływ.
- Zabudowa bez ochrony przed deszczem - rdzeń chłonie wilgoć, a zimą zaczyna pękać.
Jeżeli miałbym wskazać jeden błąd, który najbardziej obniża jakość pracy, wybrałbym oszczędzanie na izolacji. To właśnie ono sprawia, że dobrze narysowany układ nie działa tak, jak obiecywał schemat. Kiedy rozumie się ten mechanizm, łatwiej zdecydować, czy w ogóle warto stawiać taki piec w danym miejscu.
Kiedy ten typ pieca ma sens, a kiedy lepiej wybrać inne rozwiązanie
Nie każdy ogród i nie każda funkcja potrzebują rocket stove. Ten układ najlepiej sprawdza się tam, gdzie liczy się szybkie zagotowanie wody, gotowanie na małej ilości suchego drewna i prosta, kompaktowa zabudowa. Jeśli jednak myślisz o dużym grillu, pieczeniu pizzy albo codziennej, wygodnej obsłudze bez dokładania patyków, warto porównać go z innymi rozwiązaniami.
| Rozwiązanie | Najlepsze do | Mocne strony | Ograniczenia |
|---|---|---|---|
| Rocket stove | Szybkie gotowanie, małe naczynia, suche gałązki i szczapy. | Bardzo dobry ciąg, niskie zużycie drewna, prosta zasada działania. | Wymaga dobrego projektu i dyscypliny przy paliwie. |
| Klasyczny grill murowany | Grillowanie, większa strefa robocza, rodzinne spotkania. | Łatwiejsza obsługa, większa powierzchnia robocza. | Większa masa, wolniejsze nagrzewanie, zwykle wyższe zużycie paliwa. |
| Palnik gazowy | Codzienne gotowanie i pełna kontrola nad płomieniem. | Wygoda, szybkość, przewidywalność. | Wymaga gazu, butli albo przyłącza i nie daje tego samego klimatu ogrodowego ognia. |
Ja patrzę na to bardzo praktycznie: jeśli celem jest energooszczędne gotowanie na zewnątrz i masz miejsce, żeby dobrze rozwiązać fundament oraz odwodnienie, ten typ pieca ma sens. Jeśli natomiast priorytetem jest maksymalna wygoda, to lepszy będzie gaz albo klasyczna zabudowa grillowa. Ostatecznie chodzi nie o to, by zbudować coś efektownego, tylko coś, co realnie da się używać.
Co sprawdzić po pierwszym odpaleniu i po sezonie
Po pierwszym rozpaleniu nie interesuje mnie wygląd płomienia, tylko trzy rzeczy: czy dym nie cofa się do podajnika, czy rdzeń szybko łapie temperaturę i czy obudowa nie grzeje się tam, gdzie nie powinna. Pierwszy test robię małym, suchym wsadem, bez pośpiechu i bez dokładania zbyt dużych kawałków drewna.
- Sprawdź, czy ciąg pojawia się szybko i bez dymienia przy starcie.
- Obejrzyj spoiny i narożniki po wystygnięciu.
- Upewnij się, że woda spływa od podstawy, a nie pod nią.
- Wyczyść popiół i sadzę zanim zaschną i utrudnią przepływ.
- Po pierwszym sezonie oceń, czy daszek i osłona przed deszczem są wystarczające.
Najbardziej opłacalna poprawka po sezonie zwykle nie dotyczy wyglądu, tylko funkcji: lepszej izolacji rdzenia, skuteczniejszego odwodnienia i łatwiejszego czyszczenia. Jeśli te trzy elementy są zrobione dobrze, piec pracuje lżej, dymi mniej i znacznie dłużej zachowuje przewidywalność.
