Oznaczenia przewodów elektrycznych - poznaj kolory i symbole

Dlaczego znajomość oznaczeń przewodów to absolutna podstawa bezpieczeństwa

W świecie, gdzie elektryczność jest wszechobecna i niewidzialna, zrozumienie jej podstawowych zasad to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa. Dla każdego, kto choć raz stanął przed zadaniem podłączenia lampy, wymiany gniazdka czy drobnego remontu, prawidłowa identyfikacja przewodów elektrycznych jest absolutnie kluczowa. Pomyłka w tej kwestii może mieć katastrofalne skutki – od uszkodzenia sprzętu, przez porażenie prądem, aż po pożar instalacji.

Moje doświadczenie pokazuje, że wiele osób bagatelizuje znaczenie kolorów i symboli na kablach, traktując je jako zbędny detal. Nic bardziej mylnego! To właśnie te oznaczenia stanowią nasz system wczesnego ostrzegania, informując o przeznaczeniu każdego przewodu i jego roli w obwodzie. Artykuł ten ma być dla Państwa praktycznym przewodnikiem, który pozwoli zyskać pewność w działaniach i uniknąć niepotrzebnego ryzyka. Zrozumienie tych zasad to podstawa bezpiecznego i świadomego korzystania z dobrodziejstw elektryczności.

Kolory przewodów w nowych instalacjach – jak czytać normę PN-HD 308 S2: 2007

Współczesne instalacje elektryczne w Polsce, zgodnie z normą PN-HD 308 S2: 2007, charakteryzują się ściśle określoną kolorystyką przewodów. Ta harmonizacja z normami europejskimi ma na celu zapewnienie maksymalnego bezpieczeństwa i ułatwienie pracy elektrykom. Przyjrzyjmy się zatem, co oznaczają poszczególne barwy, które są dla nas drogowskazem w gąszczu przewodów.

Najważniejszym przewodem z punktu widzenia bezpieczeństwa jest przewód ochronny (PE), który zawsze oznaczony jest kolorem żółto-zielonym. Jego rola jest nie do przecenienia – w przypadku awarii, np. przebicia izolacji, odprowadza prąd do ziemi, chroniąc użytkownika przed porażeniem. Nigdy, pod żadnym pozorem, nie wolno używać tego przewodu do innych celów ani go pomijać!

Kolejnym istotnym elementem jest przewód neutralny (N), którego izolacja ma kolor niebieski. Choć w prawidłowo działającej instalacji jego potencjał względem ziemi wynosi 0V, co sprawia, że nie "kopie", jest on niezbędny do zamknięcia obwodu elektrycznego i powrotu prądu do źródła. Bez niego większość urządzeń jednofazowych po prostu nie zadziała.

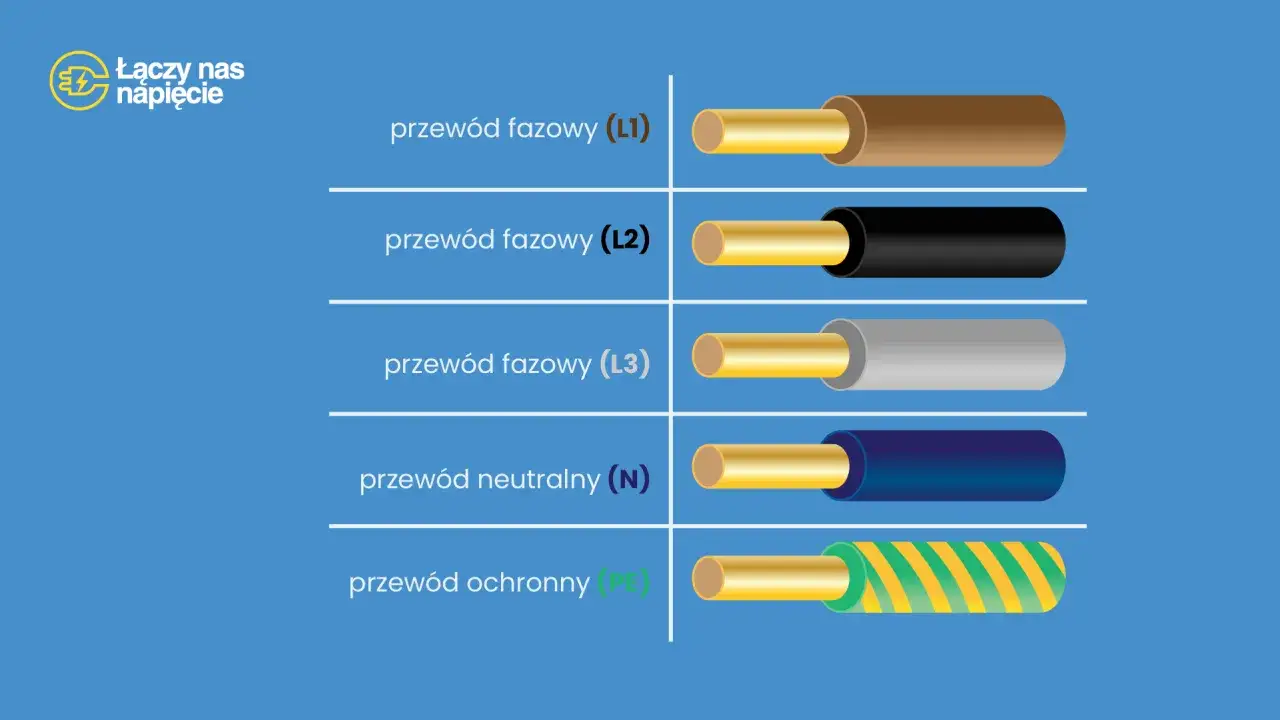

Pozostałe przewody to przewody fazowe (L), które niosą ze sobą napięcie. W instalacjach jednofazowych najczęściej spotykamy przewody w kolorze brązowym lub czarnym. W przypadku instalacji trójfazowych, gdzie mamy do czynienia z trzema fazami (L1, L2, L3), stosuje się rozróżnienie kolorystyczne: L1 to zazwyczaj brązowy, L2 – czarny, a L3 – szary. To pozwala na prawidłowe podłączenie urządzeń trójfazowych i równomierne obciążenie sieci.

Kolor przewodu	Oznaczenie	Przeznaczenie
Żółto-zielony	PE	Przewód ochronny (uziemienie)
Niebieski	N	Przewód neutralny
Brązowy	L1	Przewód fazowy (faza 1)
Czarny	L2	Przewód fazowy (faza 2)
Szary	L3	Przewód fazowy (faza 3)

Stare budownictwo i jego pułapki – jakie oznaczenia przewodów możesz tam zastać

Podczas gdy nowe instalacje elektryczne oferują przejrzystość i bezpieczeństwo dzięki ujednoliconym normom, praca ze starszym budownictwem to często podróż w czasie, która wymaga szczególnej ostrożności. W instalacjach wykonanych przed rokiem 2007, zanim norma PN-HD 308 S2: 2007 stała się standardem, oznaczenia kolorystyczne przewodów były znacznie mniej spójne, co może stanowić poważne wyzwanie.

W przeszłości, funkcję przewodu ochronnego lub ochronno-neutralnego (PEN) mógł pełnić przewód o izolacji niebieskiej, a czasem nawet czarnej lub białej, co dziś jest absolutnie niedopuszczalne. Warto pamiętać, że w starszych systemach często stosowano tzw. zerowanie, gdzie przewód neutralny pełnił jednocześnie funkcję ochronną. To rozwiązanie, choć kiedyś akceptowalne, jest mniej bezpieczne niż nowoczesne systemy z oddzielnym przewodem PE.

Przewody fazowe w starych instalacjach również mogły występować w szerszej gamie kolorów, takich jak czarny, czerwony czy brązowy. Brak jednolitych standardów oznacza, że nie możemy polegać wyłącznie na kolorach, które widzimy. Zawsze, gdy mamy do czynienia ze starą instalacją, konieczne jest użycie próbnika napięcia lub multimetru, aby zweryfikować, który przewód jest fazowy, a który neutralny. Należy również sprawdzić ciągłość przewodu ochronnego, jeśli taki występuje.

Jak trafnie zauważono, "Oznaczenia przewodów elektrycznych w Polsce są zunifikowane i podlegają konkretnym normom, co ma kluczowe znaczenie dla bezpieczeństwa instalacji" – dotyczy to jednak przede wszystkim instalacji nowych. W przypadku starszych instalacji, ta unifikacja często nie istniała, dlatego szczególna ostrożność i weryfikacja są absolutnie niezbędne, aby uniknąć zagrożeń związanych z nieprawidłowym podłączeniem.

Nie tylko kolory: Odszyfruj tajemnicze litery na izolacji przewodów

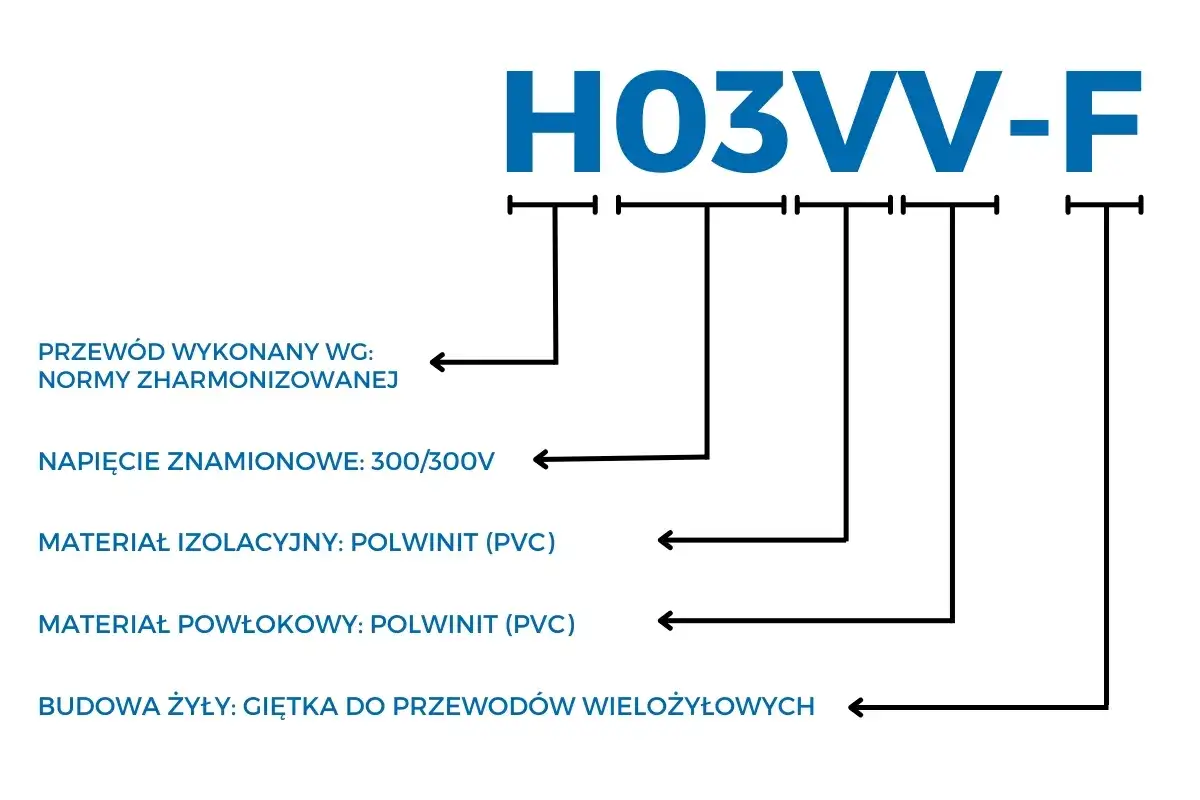

Kolory przewodów to jedno, ale prawdziwym kompendium wiedzy o kablu jest jego oznaczenie literowe, często uzupełnione o cyfry. Te "tajemnicze" symbole, wytłoczone lub nadrukowane na izolacji, dostarczają szczegółowych informacji o budowie, materiale i przeznaczeniu przewodu, zgodnie z Polskimi Normami. Zrozumienie ich jest równie ważne jak znajomość kolorów.

System oznaczeń literowych jest logiczny i informuje nas o kilku kluczowych aspektach. Zazwyczaj pierwsza litera, jeśli w ogóle występuje, określa materiał żyły przewodzącej. Brak litery na początku oznacza, że żyły są wykonane z miedzi – najpopularniejszego materiału. Litera "A" wskazuje na aluminium. Kolejne litery opisują materiał izolacji i powłoki zewnętrznej. Na przykład, "Y" oznacza polwinit (PVC), a "X" – polietylen. Następne symbole mogą definiować konstrukcję przewodu, np. "D" oznacza żyłę jednodrutową, a "L" – linkę (wielodrutową).

Weźmy na przykład bardzo popularne oznaczenia:

• YDY: To przewód o żyłach miedzianych (brak litery na początku), jednodrutowych (D), w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y). Jest to standardowy przewód instalacyjny, przeznaczony do montażu pod- i natynkowego w pomieszczeniach suchych i wilgotnych.
• YKY: Ten symbol oznacza kabel (traktowany jako wzmocniony przewód) o żyłach miedzianych (brak litery), w izolacji polwinitowej (Y), z powłoką zewnętrzną również z polwinitu (Y), ale przeznaczony do zastosowań zewnętrznych (K – kabel). Charakteryzuje się większą wytrzymałością mechaniczną i jest przystosowany do układania bezpośrednio w ziemi.

Oprócz liter, na kablu znajdziemy również liczby, które są równie istotne. Oznaczenie typu "3x1,5 mm²" informuje nas, że kabel składa się z trzech żył, a każda z nich ma przekrój 1,5 milimetra kwadratowego. Te dane są kluczowe dla doboru odpowiedniego przewodu do obciążenia i zabezpieczenia instalacji.

Symbol	Znaczenie	Przykład/Zastosowanie
Brak litery na początku	Żyła miedziana	Standard w większości przewodów
A	Żyła aluminiowa	Rzadziej w instalacjach domowych, częściej w liniach zasilających
Y	Izolacja lub powłoka z polwinitu (PVC)	YDY, YKY – bardzo popularne materiały izolacyjne
X	Izolacja lub powłoka z polietylenu usieciowanego	Często w kablach elektroenergetycznych
D	Żyła jednodrutowa (drut)	YDY – do instalacji stałych
L	Żyła wielodrutowa (linka)	OWY – do połączeń ruchomych, urządzeń domowych
K	Kabel (przeznaczony do układania w ziemi)	YKY – kable ziemne
(N)	Niskodymiący, bezhalogenowy	H07Z-R – do miejsc o podwyższonych wymaganiach ppoż.

Oznaczenia w praktyce – podłączanie urządzeń krok po kroku

Teoria to jedno, ale prawdziwa sztuka polega na zastosowaniu wiedzy o oznaczeniach przewodów w praktyce. Poniżej przedstawię, jak krok po kroku wykorzystać tę wiedzę przy podłączaniu typowych urządzeń domowych, zawsze mając na uwadze bezpieczeństwo.

1. Montaż gniazdka elektrycznego

   Podczas montażu gniazdka, kluczowe jest prawidłowe podłączenie trzech przewodów:

   • Przewód fazowy (L): Najczęściej brązowy lub czarny. Podłączamy go do zacisku oznaczonego literą "L" lub, w starszych gniazdkach, do jednego z zacisków bez uziemienia. To ten przewód, który "kopie", więc zawsze upewnij się, że napięcie jest wyłączone!
   • Przewód neutralny (N): Zawsze niebieski. Podłączamy go do zacisku oznaczonego literą "N".
   • Przewód ochronny (PE): Żółto-zielony. Ten przewód jest najważniejszy dla bezpieczeństwa. Podłączamy go do zacisku uziemiającego, czyli bolca w gniazdku. Nigdy nie wolno go pomijać ani podłączać do innego zacisku!
   Zawsze upewnij się, że przewody są odpowiednio długie, aby nie były napięte, i że izolacja jest nienaruszona aż do samego zacisku.

2. Podłączanie lampy i włącznika światła

   W przypadku lampy i włącznika sytuacja jest nieco inna, ale równie ważna.

   • Do włącznika światła doprowadzamy zazwyczaj przewód fazowy (L) (brązowy/czarny) oraz przewód, który po załączeniu popłynie do lampy. W nowoczesnych instalacjach w puszce włącznika często znajdziemy również przewód neutralny (N) i ochronny (PE), choć nie są one bezpośrednio podłączane do samego włącznika (chyba że jest to włącznik z podświetleniem lub inteligentny).
   • W samej lampie podłączamy przewód fazowy (L) (zazwyczaj brązowy lub czarny, który idzie od włącznika), przewód neutralny (N) (niebieski) oraz przewód ochronny (PE) (żółto-zielony) do odpowiednich zacisków. Pamiętaj, aby metalowe elementy lampy zawsze były połączone z przewodem ochronnym.
   Pomyłka w podłączeniu fazy i neutralnego może sprawić, że lampa będzie pod napięciem nawet po wyłączeniu włącznika, co stwarza ryzyko porażenia.

3. Zasilanie płyty indukcyjnej

   Płyta indukcyjna to przykład urządzenia o dużej mocy, które często wymaga zasilania trójfazowego. W takim przypadku będziemy mieli do czynienia z trzema przewodami fazowymi (L1, L2, L3 – brązowy, czarny, szary), przewodem neutralnym (N – niebieski) i przewodem ochronnym (PE – żółto-zielony). Podłączenie takiego urządzenia wymaga specjalistycznej wiedzy i odpowiednich uprawnień. Zdecydowanie odradzam samodzielne próby, jeśli nie masz pewności co do swoich umiejętności. W tym przypadku zawsze należy wezwać wykwalifikowanego elektryka, który zapewni prawidłowe i bezpieczne podłączenie, zgodne z normami i wymaganiami producenta.

Najczęstsze błędy przy identyfikacji przewodów i jak ich unikać

Nawet z najlepszymi intencjami i podstawową wiedzą, łatwo o błędy, zwłaszcza w tak delikatnej materii jak elektryczność. Moje doświadczenie pokazuje, że pewne pomyłki powtarzają się częściej niż inne. Świadomość tych pułapek to pierwszy krok do ich uniknięcia.

• Mylenie przewodu neutralnego (N) z ochronnym (PE)

  To jeden z najgroźniejszych błędów. Przewód neutralny (niebieski) i ochronny (żółto-zielony) mają zupełnie inne funkcje. Podłączenie przewodu fazowego do przewodu neutralnego zamiast ochronnego może spowodować, że obudowa urządzenia znajdzie się pod napięciem w przypadku awarii. Skutek? Porażenie prądem, a nawet śmierć. Zawsze upewnij się, że żółto-zielony przewód jest podłączony wyłącznie do bolca uziemiającego lub metalowej obudowy urządzenia.

• Ignorowanie starych oznaczeń przy remoncie

  Jak już wspomniałem, stare instalacje to prawdziwa loteria kolorów. Zakładanie, że np. niebieski przewód w starej instalacji to zawsze neutralny, jest ogromnym błędem. W przeszłości niebieski mógł być fazą, a czarny ochronnym. Zawsze, ale to zawsze, weryfikuj przeznaczenie przewodów w starych instalacjach za pomocą próbnika napięcia lub multimetru, zanim cokolwiek podłączysz. Brak tej weryfikacji to proszenie się o kłopoty.

• Stosowanie przewodów niezgodnie z ich przeznaczeniem

  Oznaczenia literowe na kablach nie są przypadkowe – informują o ich konstrukcji i przeznaczeniu. Przykładowo, przewód typu YDY jest przeznaczony do instalacji wewnętrznych, a jego izolacja nie jest przystosowana do bezpośredniego układania w ziemi. Użycie go w takim miejscu spowoduje szybką degradację izolacji, ryzyko zwarcia, a nawet pożaru. Zawsze dobieraj przewód zgodnie z jego przeznaczeniem i warunkami, w jakich ma pracować. Kabel YKY to jedno, a przewód YDY to co innego.

• Przeczytaj również: Okno blisko granicy - zgoda sąsiada nie wystarczy? Poznaj wyjątki

  Kiedy Twoja wiedza to za mało?

  Nawet najbardziej szczegółowy poradnik nie zastąpi lat doświadczenia i specjalistycznej wiedzy. Jeśli masz jakiekolwiek wątpliwości co do identyfikacji przewodów, stanu instalacji, lub jeśli zadanie wydaje się zbyt skomplikowane (np. podłączenie płyty indukcyjnej, rozbudowa tablicy rozdzielczej), zawsze wezwij wykwalifikowanego elektryka. Praca z prądem to nie miejsce na eksperymenty. Lepiej zapłacić za profesjonalną usługę niż ryzykować zdrowiem, życiem lub mieniem.
