W dzisiejszych czasach komfort i funkcjonalność instalacji elektrycznej w naszych domach są na wagę złota. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni Ci, jak podłączyć włącznik krzyżowy, umożliwiając sterowanie oświetleniem z wielu miejsc. Dzięki niemu zrozumiesz zasadę działania tego sprytnego rozwiązania i otrzymasz konkretne instrukcje, co jest kluczowe dla Twojej wygody i bezpieczeństwa.
Włącznik krzyżowy – klucz do komfortowego sterowania światłem z wielu punktów
- Włącznik krzyżowy umożliwia sterowanie jednym obwodem oświetleniowym z co najmniej trzech miejsc.
- Zawsze współpracuje z dwoma włącznikami schodowymi, pełniąc funkcję pośredniczącą w instalacji.
- Posiada cztery zaciski, w odróżnieniu od włącznika schodowego, który ma trzy.
- Do jego podłączenia niezbędny jest przewód czterożyłowy (np. YDYp 4x1,5 mm²) pomiędzy puszkami.
- Instalacja z włącznikami krzyżowymi pozwala na łatwe rozbudowanie systemu sterowania światłem.
- Istnieją również włączniki krzyżowe podwójne, sterujące dwoma niezależnymi obwodami.
Kiedy jeden włącznik to za mało? Odkryj moc sterowania światłem z wielu miejsc
Z pewnością znasz ten problem: wchodzisz do długiego korytarza, zapalasz światło, przechodzisz przez niego i... musisz wracać, żeby je zgasić. Albo w sypialni, gdzie masz wejście od strony korytarza i łazienki, a do tego chciałbyś mieć możliwość zgaszenia światła, leżąc już w łóżku. W takich sytuacjach tradycyjny włącznik jednobiegunowy, a nawet schodowy, który pozwala na sterowanie z dwóch punktów, okazuje się niewystarczający.
Właśnie wtedy z pomocą przychodzi włącznik krzyżowy. To niezwykle praktyczne rozwiązanie, które pozwala na sterowanie jednym obwodem oświetleniowym z co najmniej trzech, a nawet więcej, niezależnych miejsc. Jest to element pośredniczący w instalacji, co oznacza, że zawsze montuje się go pomiędzy dwoma włącznikami schodowymi. Dzięki niemu, niezależnie od tego, gdzie się znajdujesz w pomieszczeniu, możesz swobodnie włączyć lub wyłączyć światło, znacząco zwiększając komfort użytkowania przestrzeni.
Włącznik krzyżowy vs schodowy – poznaj kluczowe różnice, by uniknąć błędów
Zrozumienie różnic między włącznikiem schodowym a krzyżowym jest absolutnie kluczowe dla prawidłowego zaprojektowania i wykonania instalacji. Często widzę, jak początkujący elektrycy mylą te dwa typy, co prowadzi do frustracji i niedziałających obwodów.
Włącznik schodowy, zwany także łącznikiem jednobiegunowym, jest fundamentem każdej instalacji umożliwiającej sterowanie oświetleniem z dwóch punktów. To on przyjmuje przewód fazowy (L) i przekazuje go dalej za pomocą dwóch przewodów korespondencyjnych do drugiego włącznika schodowego lub do włącznika krzyżowego. Jego rola jest prosta, ale niezastąpiona: otwiera lub zamyka obwód, pozwalając na zmianę stanu światła z jednego z dwóch końców instalacji.
Z kolei włącznik krzyżowy, czyli łącznik czterobiegunowy, to rozszerzenie tej funkcjonalności. On sam nie może zainicjować ani zakończyć obwodu. Jego zadaniem jest "krzyżowanie" połączeń dwóch przewodów korespondencyjnych, które do niego wchodzą, z dwoma przewodami korespondencyjnymi, które z niego wychodzą. To właśnie ta funkcja pozwala na zmianę stanu obwodu z trzeciego, czwartego, czy kolejnego punktu. Pamiętaj, że włącznik krzyżowy zawsze montuje się pomiędzy dwoma włącznikami schodowymi, nigdy samodzielnie.
Aby ułatwić Ci rozróżnienie tych dwóch typów i uniknięcie pomyłek, przygotowałem tabelę porównawczą:
| Cecha | Włącznik schodowy (łącznik jednobiegunowy) | Włącznik krzyżowy (łącznik czterobiegunowy) |
|---|---|---|
| Liczba zacisków | 3 | 4 |
| Funkcja | Sterowanie z 2 punktów | Sterowanie z 3 i więcej punktów |
| Rola w instalacji | Początkowy i końcowy element | Pośredniczący element między schodowymi |
| Przewody | Faza wejściowa + 2 korespondencyjne | 2 korespondencyjne wejściowe + 2 korespondencyjne wyjściowe |

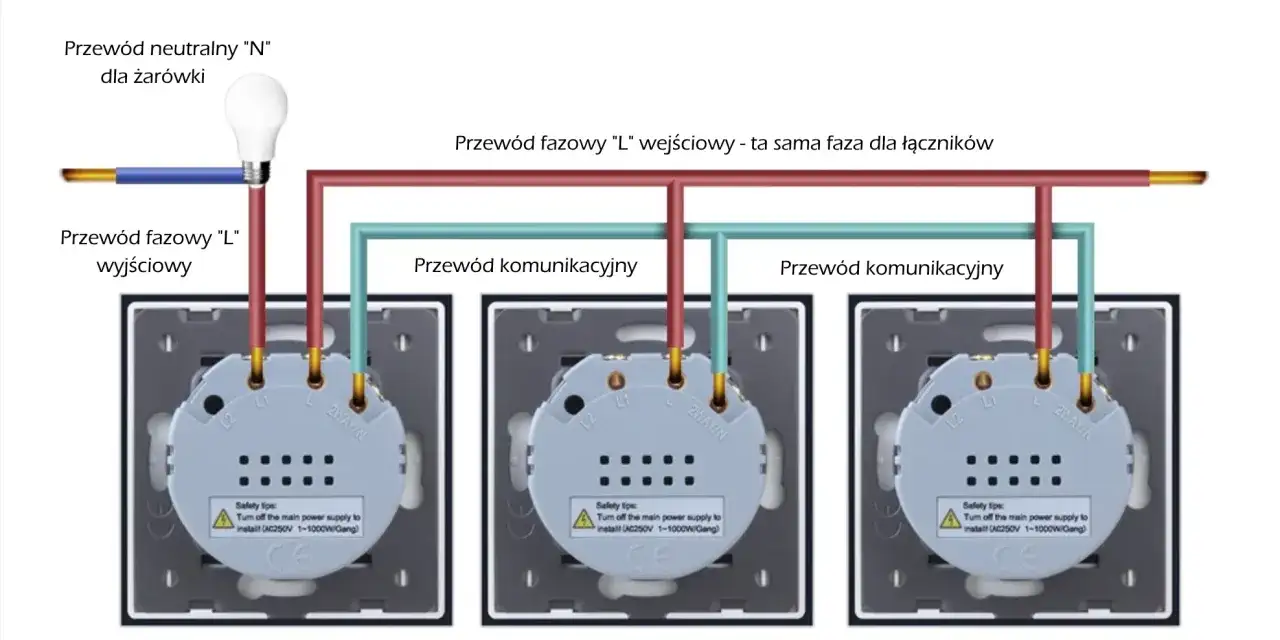

Schemat podłączenia włącznika krzyżowego – wizualny przewodnik krok po kroku
Zrozumienie schematu to podstawa sukcesu. Zanim przejdziemy do włącznika krzyżowego, przypomnijmy sobie fundament: instalację z dwoma włącznikami schodowymi. W takim układzie przewód fazowy (L) doprowadzamy do jednego włącznika schodowego, z którego wychodzą dwa przewody korespondencyjne do drugiego włącznika schodowego. Z niego z kolei wychodzi przewód do oprawy oświetleniowej. Przewód neutralny (N) i ochronny (PE) idą bezpośrednio do oprawy.
Aby uzyskać sterowanie z trzech punktów, włącznik krzyżowy wpinamy właśnie pomiędzy te dwa włączniki schodowe. Z pierwszego włącznika schodowego wychodzą dwa przewody korespondencyjne, które podłączamy do dwóch wejściowych zacisków włącznika krzyżowego. Następnie z dwóch wyjściowych zacisków włącznika krzyżowego wyprowadzamy kolejne dwa przewody korespondencyjne, które podłączamy do drugiego włącznika schodowego. To właśnie w tym miejscu włącznik krzyżowy "krzyżuje" połączenia, zmieniając stan obwodu.
Kluczowe jest, aby pamiętać, że przewód fazowy (L) doprowadzany jest wyłącznie do pierwszego włącznika schodowego. Przewód neutralny (N) i ochronny (PE) zawsze prowadzi się bezpośrednio do oprawy oświetleniowej, nigdy przez włączniki. Do połączenia włącznika krzyżowego z pozostałymi elementami instalacji niezbędny jest przewód czterożyłowy, na przykład popularny YDYp 4x1,5 mm², który pozwala na estetyczne i bezpieczne poprowadzenie wszystkich potrzebnych żył.
Jak czytać schemat?
Na schematach elektrycznych stosuje się standardowe oznaczenia kolorów przewodów, które warto znać:
- L (faza): Zazwyczaj brązowy, czarny lub szary. To przewód pod napięciem.
- N (neutralny): Zawsze niebieski. To przewód powrotny, który zamyka obwód.
- PE (ochronny): Zawsze żółto-zielony. Służy do ochrony przed porażeniem elektrycznym.
- Przewody korespondencyjne: Mogą mieć różne kolory (np. czerwony, biały, fioletowy), ważne, aby były konsekwentnie oznaczone i nie myliły się z fazą, neutralnym czy ochronnym.
Przeczytaj również: Bufor ciepła 1000l - na ile wystarczy? Oblicz i uniknij błędów
Schemat dla zaawansowanych: sterowanie z 4 i więcej punktów
Jeśli potrzebujesz sterować oświetleniem z jeszcze większej liczby miejsc, na przykład z pięciu, zasada jest prosta: dodajesz kolejne włączniki krzyżowe. W układzie z dwoma włącznikami schodowymi (początkowym i końcowym), aby uzyskać pięć punktów sterowania, należy umieścić pomiędzy nimi trzy włączniki krzyżowe. Każdy dodatkowy włącznik krzyżowy zwiększa liczbę punktów sterowania o jeden. Zawsze pamiętaj o zachowaniu sekwencji: włącznik schodowy -> włącznik krzyżowy -> ... -> włącznik krzyżowy -> włącznik schodowy.
Praktyczny montaż włącznika krzyżowego – instrukcja postępowania
Praca z prądem wymaga najwyższej ostrożności. Zawsze powtarzam moim klientom: bezpieczeństwo jest najważniejsze!
-
Krok 0: Bezpieczeństwo przede wszystkim!
Przed przystąpieniem do jakichkolwiek prac elektrycznych koniecznie wyłącz zasilanie w całym obwodzie, nad którym będziesz pracować. Najlepiej wyłącz główny wyłącznik prądu w rozdzielnicy lub odpowiedni bezpiecznik obwodowy. Następnie, za pomocą próbnika napięcia (np. neonowego lub cyfrowego), zweryfikuj brak napięcia na wszystkich przewodach w puszkach. Upewnij się, że nikt przypadkiem nie włączy zasilania podczas Twojej pracy. Pamiętaj o używaniu narzędzi z izolowanymi rękojeściami.
-
Krok 1: Przygotowanie przewodów w puszkach
Otwórz puszki montażowe, w których mają być zainstalowane włączniki. Zidentyfikuj wszystkie przewody: fazowy (L), neutralny (N), ochronny (PE) oraz przewody korespondencyjne. Jeśli przewody nie są oznaczone kolorami zgodnie z normą (np. stare instalacje), użyj próbnika napięcia do zlokalizowania fazy (L) i oznacz ją wyraźnie. Przewody korespondencyjne, które biegną między włącznikami, również warto opisać, aby uniknąć pomyłek.
-
Krok 2: Podłączenie pierwszego włącznika schodowego
Do zacisku wejściowego (zazwyczaj oznaczonego jako "L" lub "1") pierwszego włącznika schodowego podłącz przewód fazowy (L). Do pozostałych dwóch zacisków (zazwyczaj "1" i "2" lub strzałki) podłącz dwa przewody korespondencyjne, które będą prowadzić do włącznika krzyżowego. Upewnij się, że połączenia są solidne i dobrze dokręcone.
-
Krok 3: Prawidłowe podłączenie czterech przewodów do włącznika krzyżowego
Włącznik krzyżowy ma cztery zaciski. Dwa z nich to wejścia, a dwa to wyjścia. Zazwyczaj są one oznaczone parami (np. "1" i "2" dla wejścia, "3" i "4" dla wyjścia, lub strzałkami). Podłącz dwa przewody korespondencyjne, które przychodzą od pierwszego włącznika schodowego, do dwóch wejściowych zacisków włącznika krzyżowego. Następnie, do dwóch wyjściowych zacisków włącznika krzyżowego, podłącz kolejne dwa przewody korespondencyjne, które będą prowadzić do następnego elementu instalacji (kolejnego włącznika krzyżowego lub drugiego włącznika schodowego). Upewnij się, że przewody są podłączone zgodnie ze schematem producenta włącznika krzyżowego – często zaciski są ponumerowane lub oznaczone symbolami wskazującymi na wejście i wyjście. To jest moment, w którym następuje "krzyżowanie" połączeń.
-
Krok 4: Podłączenie drugiego (końcowego) włącznika schodowego
Do dwóch zacisków wejściowych drugiego włącznika schodowego podłącz dwa przewody korespondencyjne, które przychodzą od ostatniego włącznika krzyżowego (lub od pierwszego, jeśli jest to instalacja tylko z dwoma schodowymi). Do trzeciego zacisku (wyjściowego, często oznaczonego jako "L" lub strzałka do oprawy) podłącz przewód, który prowadzi bezpośrednio do oprawy oświetleniowej. Pamiętaj, że przewód neutralny (N) i ochronny (PE) zasilają oprawę bezpośrednio, omijając włączniki.
-
Krok 5: Sprawdzenie poprawności połączeń i test działania instalacji
Po podłączeniu wszystkich przewodów i zamontowaniu włączników w puszkach, dokładnie sprawdź wszystkie połączenia. Upewnij się, że żaden przewód nie jest luźny i że izolacja jest nienaruszona. Dopiero wtedy możesz bezpiecznie włączyć zasilanie w rozdzielnicy. Przetestuj działanie instalacji, włączając i wyłączając światło z każdego punktu sterowania. Wszystkie włączniki powinny zmieniać stan oświetlenia niezależnie od pozycji pozostałych.
Najczęstsze błędy i problemy – jak ich unikać i co robić, gdy coś nie działa?
Nawet doświadczonym zdarza się popełniać błędy, zwłaszcza przy bardziej złożonych instalacjach. Z mojego doświadczenia wynika, że najczęstsze problemy z włącznikami krzyżowymi wynikają z kilku powtarzających się przyczyn.
Jednym z najczęstszych błędów jest pomyłka w podłączeniu przewodów korespondencyjnych. Włącznik krzyżowy musi "krzyżować" połączenia w odpowiedni sposób. Jeśli przewody wejściowe i wyjściowe zostaną źle sparowane lub podłączone do niewłaściwych zacisków, instalacja nie będzie działać poprawnie lub wcale. Aby tego uniknąć, zawsze dokładnie przestudiuj schemat producenta włącznika i oznaczaj przewody, zanim je podłączysz. Użycie kolorowych taśm izolacyjnych lub numeracji może zaoszczędzić Ci wiele czasu i frustracji.
Kolejnym błędem jest użycie niewłaściwego typu włącznika. Jak już wspomniałem, włącznik krzyżowy nie działa samodzielnie i musi być wpięty między dwa włączniki schodowe. Próba zastąpienia włącznika schodowego krzyżowym (lub odwrotnie) w nieodpowiednim miejscu w obwodzie spowoduje, że instalacja po prostu nie będzie działać zgodnie z przeznaczeniem. Zawsze sprawdzaj liczbę zacisków i oznaczenia na obudowie włącznika.
Jeśli po podłączeniu instalacja oświetleniowa nie reaguje lub działa nieprawidłowo, oto checklista diagnostyczna, którą zawsze polecam:
- Sprawdzenie, czy zasilanie jest włączone. Może brzmi to banalnie, ale zdarza się, że zapominamy włączyć bezpiecznik po zakończeniu prac.
- Weryfikacja wszystkich połączeń pod kątem luzów lub błędów. Dokładnie sprawdź każdy zacisk. Luźne połączenie to częsta przyczyna braku działania.
- Sprawdzenie ciągłości przewodów. Jeśli masz multimetr, możesz sprawdzić, czy przewody nie są przerwane lub czy nie ma zwarć.
- Upewnienie się, że żarówka jest sprawna. Czasami problem leży w samej żarówce, a nie w instalacji.
- Ponowne przeanalizowanie schematu. Porównaj swoje podłączenie ze schematem krok po kroku. Być może przegapiłeś drobny szczegół.

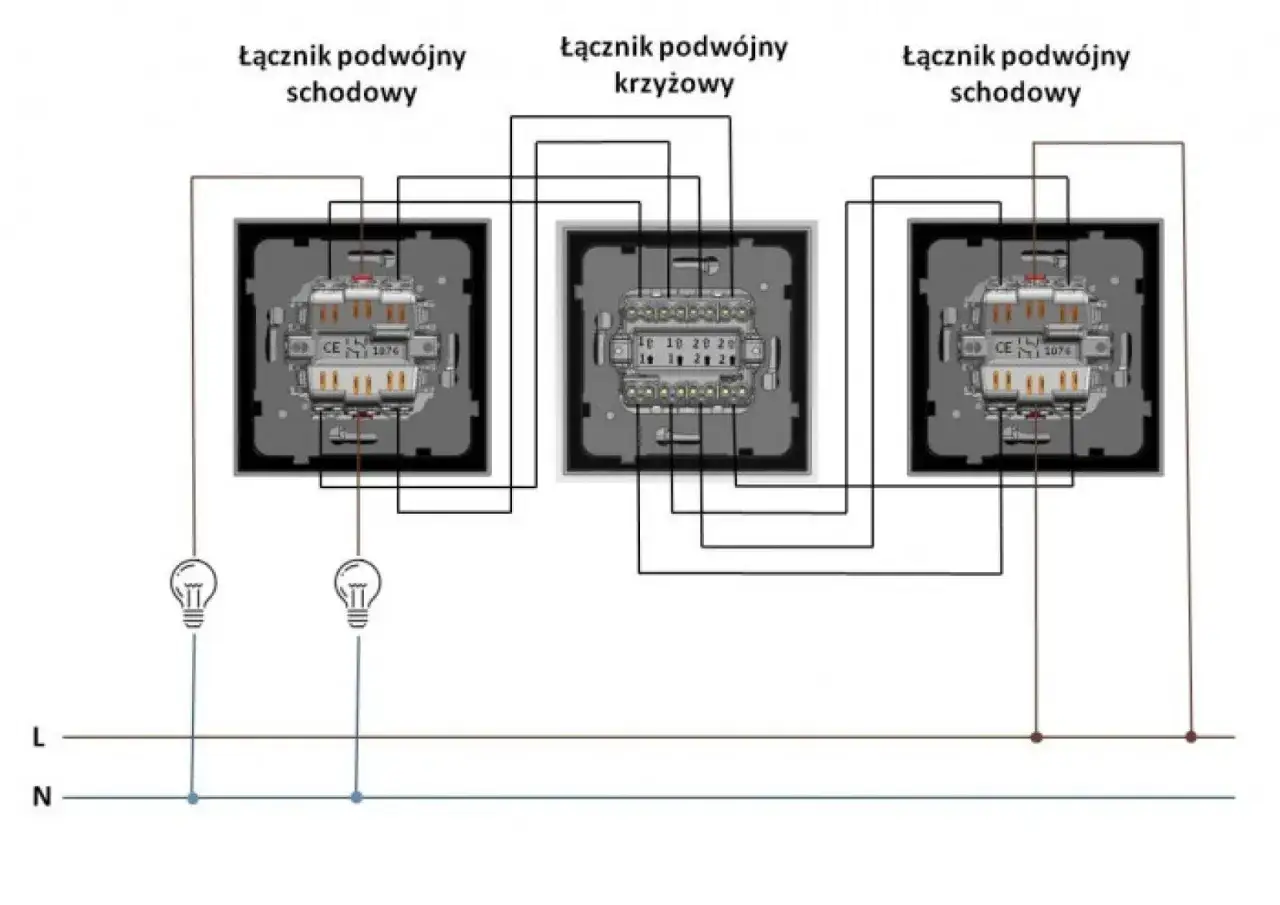

Czy potrzebujesz włącznika krzyżowego podwójnego?
W niektórych sytuacjach standardowy włącznik krzyżowy może okazać się niewystarczający, zwłaszcza gdy chcemy sterować dwoma niezależnymi obwodami oświetlenia z tego samego miejsca. Właśnie wtedy na scenę wkracza podwójny włącznik krzyżowy.
Podwójny włącznik krzyżowy to nic innego jak dwa niezależne mechanizmy włączników krzyżowych, umieszczone w jednej obudowie. Oznacza to, że zamiast czterech, taki włącznik będzie miał aż osiem zacisków (cztery wejściowe i cztery wyjściowe). Jest to niezwykle przydatne rozwiązanie, gdy na przykład w dużym salonie lub długim korytarzu chcemy sterować dwoma różnymi grupami świateł (np. oświetleniem głównym i dekoracyjnym) z wielu punktów, a jednocześnie zależy nam na estetyce i ograniczeniu liczby puszek na ścianie. Dzięki niemu, zamiast montować dwa oddzielne włączniki krzyżowe obok siebie, mamy jedno, spójne urządzenie.
Schemat podłączenia dla podwójnego włącznika krzyżowego jest analogiczny do pojedynczego, ale jest on, jak sama nazwa wskazuje, podwojony. Będziesz potrzebować odpowiednio większej liczby przewodów korespondencyjnych – po cztery dla każdego z niezależnych obwodów. W praktyce oznacza to, że od pierwszego włącznika schodowego (lub dwóch pojedynczych schodowych, jeśli sterujemy dwoma obwodami) do podwójnego włącznika krzyżowego poprowadzisz osiem przewodów korespondencyjnych (po cztery dla każdego obwodu), a następnie kolejne osiem do drugiego włącznika schodowego. Planując taką instalację, zawsze pamiętaj o odpowiednim doborze przewodów i ich czytelnym oznaczeniu.
