Przy schemacie podłączenia różnicówki 3 fazowej najłatwiej pomylić nie fazy, tylko neutralny i listwy w rozdzielnicy. Dlatego poniżej rozpisuję, jak czytać zaciski, jak prowadzić L1, L2, L3, N i PE, jaki typ aparatu wybrać oraz jakie błędy powodują niepotrzebne zadziałania. Dorzucam też praktyczne uwagi dla obwodów zewnętrznych, warsztatowych i pomp odwodnienia, gdzie instalacja pracuje w trudniejszych warunkach.
Najważniejsze zasady montażu w instalacji trójfazowej

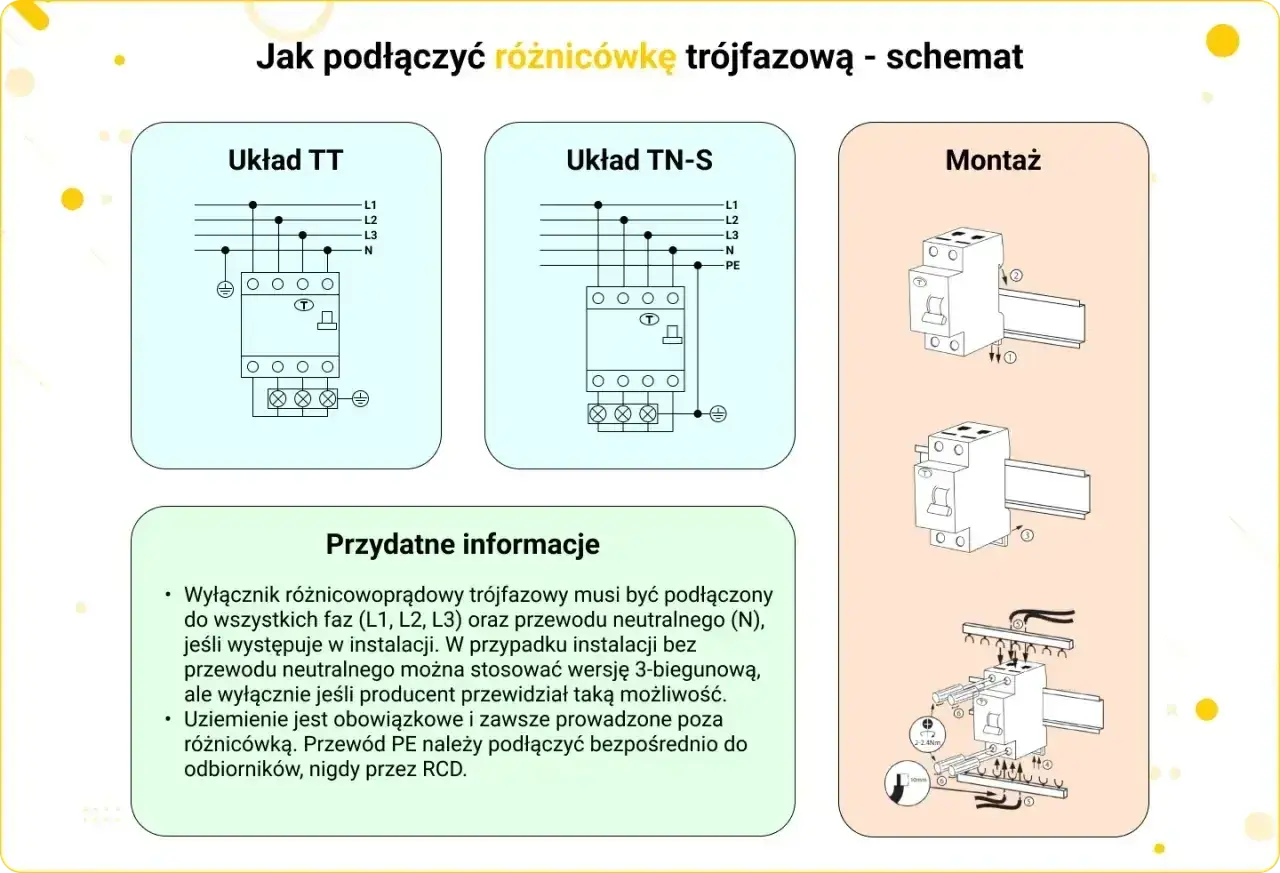

- Przez 4-polowy wyłącznik różnicowoprądowy prowadzi się wszystkie przewody robocze: L1, L2, L3 i N.
- PE nigdy nie przechodzi przez różnicówkę, a przewód PEN trzeba rozdzielić przed aparatem.
- Do większości nowych obwodów sensownym punktem startu jest typ A, a przy falownikach i elektronice sprawdza się zalecenia producenta.
- 30 mA służy ochronie osób, natomiast 100 mA i 300 mA częściej stosuje się jako rozwiązania selektywne lub przeciwpożarowe.
- Każda różnicówka musi mieć własny tor neutralny za aparatem. Mieszanie neutralnych między obwodami to jeden z najczęstszych błędów.
Jak czytać zaciski i nie pomylić torów
W trójfazowej rozdzielnicy wyłącznik różnicowoprądowy nie „patrzy” na same fazy, tylko porównuje sumę prądów płynących przez wszystkie tory robocze. Jeśli wszystko wraca tak samo, jak wyszło, aparat pozostaje zamknięty. Jeśli część prądu ucieknie inną drogą, na przykład przez uszkodzoną izolację albo wilgotny odbiornik, różnicówka wyzwala.
W praktyce najważniejsze jest rozróżnienie między aparatem 3P a 3P+N albo 4P. W pierwszym wariancie mamy trzy tory fazowe, w drugim trzy fazy i tor neutralny. To właśnie wersja 3P+N jest najczęstsza w domowej i małej przemysłowej rozdzielnicy, bo większość obwodów trójfazowych i tak ma też przewód neutralny.
| Oznaczenie | Co oznacza | Co z tego wynika w praktyce |
|---|---|---|
| 3P | Trzy tory fazowe | Stosuję tam, gdzie obwód nie potrzebuje N, na przykład przy części odbiorników 3-fazowych bez elektroniki |
| 3P+N / 4P | Trzy fazy i neutralny | Najczęstszy wariant w instalacji trójfazowej z obwodami 230 V i 400 V |
| N | Tor neutralny przechodzący przez aparat | Musi należeć wyłącznie do tego samego wyłącznika różnicowoprądowego |
| PE | Przewód ochronny | Omija aparat i trafia bezpośrednio na listwę ochronną |
Zawsze sprawdzam też nadrukowany schemat producenta. Nie zakładam z góry, że każdy model ma identyczny układ wejścia i wyjścia, nawet jeśli z zewnątrz wygląda podobnie. W części aparatów zasilanie jest niezależne od strony, ale to nadal trzeba potwierdzić na obudowie lub w dokumentacji, a nie zgadywać.

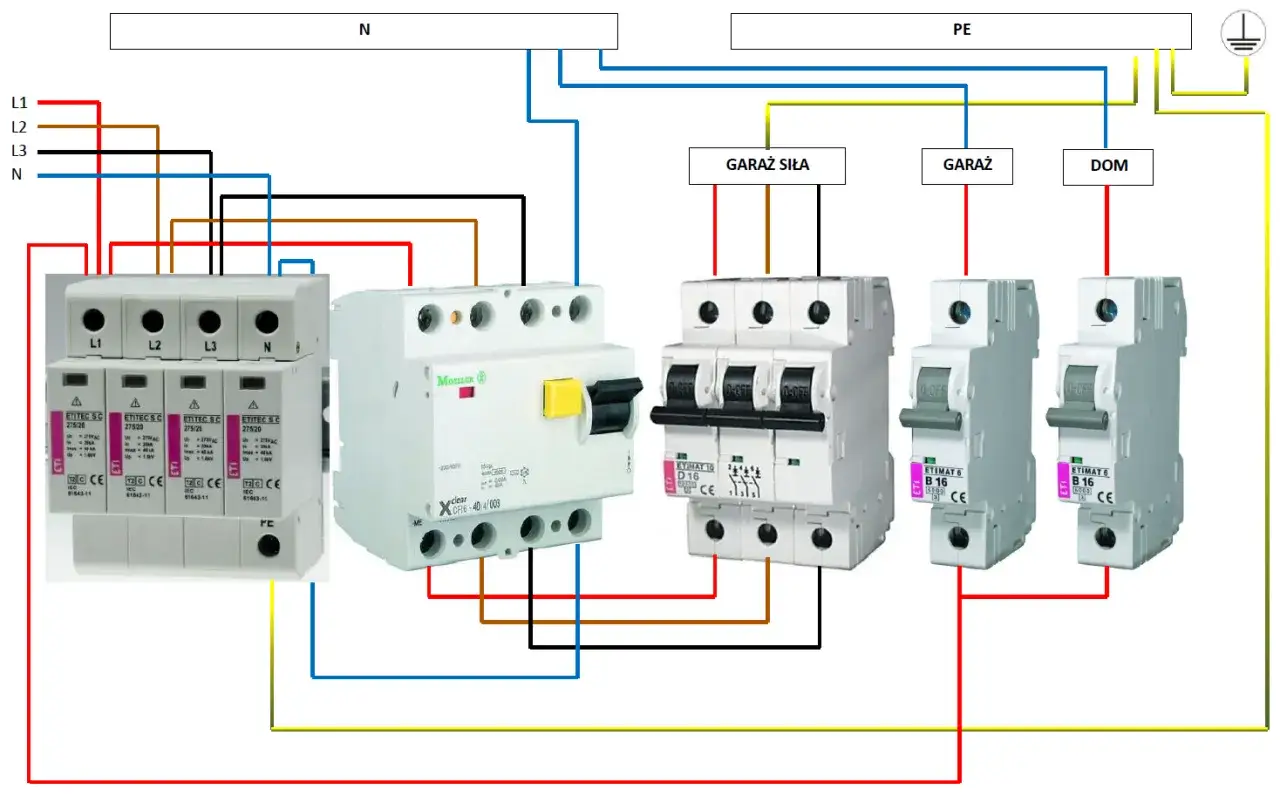

Jak wygląda poprawny układ połączeń w rozdzielnicy
Najczytelniej myśleć o tym układzie od strony zasilania do odbiorów. Najpierw zasilanie główne trafia na wejście różnicówki, potem z wyjścia aparat zasila dalszą część rozdzielnicy, a przewód ochronny idzie osobnym torem. Ja układam to zawsze w tej kolejności, bo wtedy od razu widać, gdzie może powstać błąd.
| Tor | Jak go prowadzę | Dlaczego to ważne |
|---|---|---|
| L1, L2, L3 | Przez różnicówkę zgodnie z oznaczeniem zacisków | Aparat porównuje prądy wszystkich faz i reaguje na upływ |
| N | Przez różnicówkę i dalej na osobną listwę neutralną | Neutralny musi wracać tym samym torem, bez mieszania z innymi obwodami |
| PE | Bezpośrednio na listwę PE | Przewód ochronny nie należy do toru pomiarowego |
| PEN | Najpierw rozdział na PE i N, dopiero potem RCD | PEN nie powinien przechodzić przez różnicówkę |
- Montuję aparat na szynie DIN i sprawdzam oznaczenia zacisków.
- Doprowadzam zasilanie na stronę wejściową, zgodnie ze schematem producenta.
- Z wyjścia prowadzę fazy do wyłączników nadprądowych lub szyny rozdzielczej.
- Neutralny po wyjściu z różnicówki kieruję wyłącznie na przypisaną listwę N.
- Przewody ochronne łączę na oddzielnej listwie PE, bez żadnych mostków z N.
- Na końcu sprawdzam testem, czy aparat wyzwala i da się poprawnie załączyć ponownie.
Jeżeli w rozdzielnicy pracuje kilka wyłączników różnicowoprądowych, każda grupa obwodów musi mieć własną listwę neutralną. To detal, który początkujący często lekceważą, a potem trudno szukać przyczyny wyzwalania. W praktyce wystarczy jeden obcy neutralny, żeby cała różnicówka zaczęła zachowywać się „losowo”.
Jak dobrać typ i parametry do obciążenia
Sam schemat to tylko połowa pracy. Druga połowa to wybór właściwego typu aparatu i jego parametrów. W instalacji trójfazowej dobieram przede wszystkim czułość IΔn, prąd znamionowy In oraz typ różnicówki zależnie od odbiorników.
| Parametr | Co zwykle wybieram | Kiedy to ma sens |
|---|---|---|
| IΔn 30 mA | Ochrona dodatkowa osób | Gniazda, łazienki, garaż, obwody zewnętrzne, większość obwodów końcowych |
| IΔn 100 mA | Rozwiązanie bardziej selektywne | Gdy chcę ograniczyć niepożądane zadziałania w większej rozdzielnicy |
| IΔn 300 mA | Ochrona przeciwpożarowa lub główna selektywność | Jako aparat nadrzędny, nie jako podstawowa ochrona użytkownika |
| In 40 A | Typowa mniejsza rozdzielnica | Dom jednorodzinny lub niewielki obiekt z ograniczoną liczbą obwodów |
| In 63 A | Większa rezerwa prądowa | Gdy rozdzielnica zasila więcej obwodów albo większe obciążenie |
| Typ AC | Tylko prądy sinusoidalne AC | Proste, starsze odbiorniki bez elektroniki sterującej |
| Typ A | AC i pulsujący prąd stały | Najrozsądniejszy punkt startu w nowoczesnych instalacjach |
| Typ F | AC, pulsujący DC i część zakłóceń o zmiennej częstotliwości | Wybrane napędy, urządzenia z bardziej wymagającą elektroniką |
| Typ B | Ochrona na szeroki zakres prądów, także przy składowej DC | Falowniki, PV, ładowarki EV i inne układy, gdzie producent tego wymaga |
W praktyce najczęściej zaczynam od typu A, a AC traktuję raczej jako rozwiązanie starszej generacji. W katalogach Hager widzę obecnie czterobiegunowy model 3P+N 40A/30mA w typie AC za 338,10 zł, a wersje typu A z szybkim zaciskiem w podobnej klasie potrafią kosztować około 405-542 zł, zależnie od prądu znamionowego. To dobry przykład, że różnica w cenie zwykle wynika z konkretnego zastosowania, a nie z samego napisu „trójfazowy”.
Jak podaje Eaton, przy czułości 30 mA aparat może zadziałać już przy około 15 mA upływu, dlatego długie trasy kablowe, wilgoć i zasilacze impulsowe potrafią wywołać pozornie przypadkowe wyłączenia. Dlatego nie zawsze „wina różnicówki” oznacza awarię aparatu. Często oznacza po prostu, że obwód ma zbyt dużo drobnych upływów albo zły typ zabezpieczenia.
Kiedy klasyczny układ trzeba zmienić
Nie każda instalacja trójfazowa da się zamknąć w jednym prostym rysunku. Jeśli w układzie pojawia się TN-C, falownik, osobna pompa, ładowarka samochodu albo kilka rozdzielonych stref z własnymi RCD, schemat trzeba dopasować do realnego układu sieci, a nie do jednego uniwersalnego wzoru.
| Sytuacja | Co zmieniam | Na co uważam |
|---|---|---|
| Układ TN-C lub TN-C-S | Rozdzielam PEN przed różnicówką | PEN nie może przechodzić przez aparat jak zwykły przewód roboczy |
| Obwód 3-fazowy bez N | Stosuję aparat 3P albo 4P zgodnie z diagramem producenta | Nie dorabiam neutralnego „na siłę”, jeśli obwód go nie ma |
| W rozdzielnicy są różne RCD | Każdy aparat dostaje własny tor neutralny | Nie mieszam neutralnych między sekcjami |
| Falownik, PV, EV, softstart | Sprawdzam zalecany typ RCD | Często potrzebny jest typ F albo B, a czasem specjalne zalecenie producenta |
Tu właśnie najłatwiej o błąd: ktoś montuje poprawnie „na oko”, ale nie uwzględnia rodzaju odbiornika. Silnik bez elektroniki zachowuje się inaczej niż pompa z falownikiem albo obwód z długim przewodem do budynku gospodarczego. Z technicznego punktu widzenia to już są różne układy pracy, nawet jeśli na papierze wyglądają podobnie.
Najczęstsze błędy, które wywołują fałszywe zadziałania
W terenie najczęściej widzę nie jeden wielki błąd, tylko kilka drobnych niedopatrzeń, które razem robią problem. Poniższa lista jest krótka, ale bardzo praktyczna:
- Mieszanie neutralnych między różnymi różnicówkami. To klasyk, który potrafi wyzwalać aparat bez widocznej przyczyny.
- Przeprowadzenie PE albo PEN przez RCD. Przewód ochronny ma omijać tor pomiarowy, a PEN powinien być rozdzielony przed aparatem.
- Pomylona strona zasilania i wyjścia tam, gdzie producent wymaga konkretnego kierunku podłączenia.
- Zły typ aparatu do elektroniki. Typ AC w obwodzie z falownikiem albo nowoczesnym zasilaniem impulsowym to proszenie się o kłopoty.
- Zbyt duża suma upływów. Kilka urządzeń po 2-3 mA upływu na jednym obwodzie szybko daje problem przy aparacie 30 mA.
- Brak zabezpieczenia nadprądowego. RCD nie zastępuje wyłącznika nadprądowego ani bezpiecznika.
Do tego dochodzi jeszcze jeden drobiazg, o którym łatwo zapomnieć: kolejność faz. Sama różnicówka zwykle nie wymaga konkretnej sekwencji L1-L2-L3, ale silniki, pompy i automatyka już tak. Ja zawsze zostawiam układ faz uporządkowany, bo później serwis i diagnostyka są po prostu szybsze.
Co sprawdzam po montażu i podczas eksploatacji
Po podłączeniu nie kończę pracy na samym „kliknięciu” aparatu. Najpierw patrzę, czy wszystkie przewody są zgodne z opisem, czy neutralne są przypisane do właściwej listwy i czy nie ma przypadkowego mostka między N a PE. Dopiero potem przechodzę do testu.
- Sprawdzam, czy oznaczenia na aparacie zgadzają się z rzeczywistym prowadzeniem przewodów.
- Naciskam przycisk testowy T i potwierdzam zadziałanie mechanizmu.
- Po testowaniu przywracam aparat do pracy i kontroluję, czy zasila wszystkie przypisane obwody.
- W rozdzielnicach z obwodami zewnętrznymi sprawdzam też, czy po deszczu albo intensywnym podlewaniu nie pojawia się wilgoć w puszkach i złączkach.
- Jeżeli instalacja pracuje intensywnie, planuję cykliczny test funkcji, a nie tylko jednorazowe sprawdzenie po montażu.
Warto pamiętać, że przycisk testowy sprawdza przede wszystkim mechanikę i działanie układu wyzwalania, ale nie zastępuje pełnych pomiarów instalacyjnych. Jak podaje Eaton, test należy wykonać co najmniej raz na 12 miesięcy, a w praktyce przy rozdzielnicach narażonych na wilgoć, pył i częste obciążenia kontroluję je częściej. Jeśli nie masz miernika i doświadczenia, ostatnie sprawdzenie lepiej zlecić elektrykowi z uprawnieniami.
Przy pompach odwodnienia liczy się nie tylko sam aparat
W obwodach z pompą odwodnienia, studzienką, pompą ogrodową albo osprzętem zewnętrznym różnicówka ma szczególnie trudne warunki. Długa trasa kabla, wilgoć, rozruch silnika i drobne upływy z elektroniki potrafią razem stworzyć sytuację, w której 30 mA działa poprawnie, ale wyzwala częściej, niż oczekuje użytkownik.
Dlatego przy takich obwodach patrzę szerzej niż tylko na sam aparat. Ważna jest szczelna puszka, porządne dławnice, ciągłość PE, osobny obwód dla pompy i sensowny podział instalacji, tak żeby awaria jednej strefy nie gasiła całego domu albo warsztatu. Jeśli pompa ma falownik lub bardziej rozbudowane sterowanie, nie zgaduję typu zabezpieczenia, tylko sprawdzam zalecenie producenta i dobieram je do konkretnego urządzenia.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: poprawny montaż różnicówki w instalacji trójfazowej polega nie na „podłączeniu czterech przewodów”, tylko na właściwym rozdziale N i PE, dobrym doborze typu aparatu i braku mieszania neutralnych między obwodami. To właśnie te trzy rzeczy najczęściej decydują o tym, czy instalacja działa spokojnie, czy zaczyna sprawiać problemy po pierwszym deszczu albo przy uruchomieniu kilku odbiorników naraz.
