Układ schodowy to jedno z tych rozwiązań, które od razu podnosi wygodę w domu: światło można włączyć przy wejściu na schody i zgasić na górze, bez wracania do punktu startu. Potocznie mówi się o nim „wyłącznik schodowy”, ale technicznie częściej chodzi o łącznik schodowy. W tym tekście rozpisuję, jak działa taki obwód, jak czytać schemat, jak podłączyć go z dwóch miejsc i gdzie najłatwiej popełnić błąd.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Do sterowania jednym światłem z dwóch miejsc potrzebujesz dwóch łączników schodowych i jednego obwodu oświetleniowego.
- Między łącznikami prowadzi się dwa przewody korespondencyjne, a neutralny i ochronny idą bezpośrednio do oprawy.
- Faza trafia na pierwszy łącznik, a z drugiego wraca przewód fazowy do lampy.
- Klasyczny łącznik schodowy ma trzy zaciski, a przy rozbudowie układu do trzech punktów dochodzi łącznik krzyżowy.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia testerem, nie tylko zwykłym wyłączeniem światła.
Jak działa układ schodowy i kiedy naprawdę się przydaje
Najprościej mówiąc, układ schodowy pozwala sterować jednym źródłem światła z dwóch miejsc. Działa to przez przełączanie fazy między dwoma łącznikami, a nie przez zwykłe odcinanie przewodu jak w klasycznym włączniku. Dzięki temu lampa reaguje na każdy ruch jednego albo drugiego klawisza, niezależnie od tego, w którym miejscu jesteś.
Ja stosuję to przede wszystkim tam, gdzie naprawdę oszczędza kroki: na schodach, w długim korytarzu, przy przejściu między garażem a domem i w sypialni, gdy drugi punkt sterowania ma być przy łóżku. Jeśli układ ma sens użytkowo tylko częściowo, często lepiej od razu przemyśleć alternatywę, na przykład przekaźnik bistabilny albo automat zmierzchowy, zamiast wciskać klasyczny schodowy na siłę.
Ważne jest też to, że taki układ planuje się najlepiej na etapie instalacji. Dołożenie go do gotowej ściany zwykle oznacza dodatkowe przewody, bruzdowanie i poprawki tynkarskie, więc koszt i bałagan rosną szybciej niż sam osprzęt. Kiedy to rozumiesz, łatwiej przejść do samego schematu i zacisków.

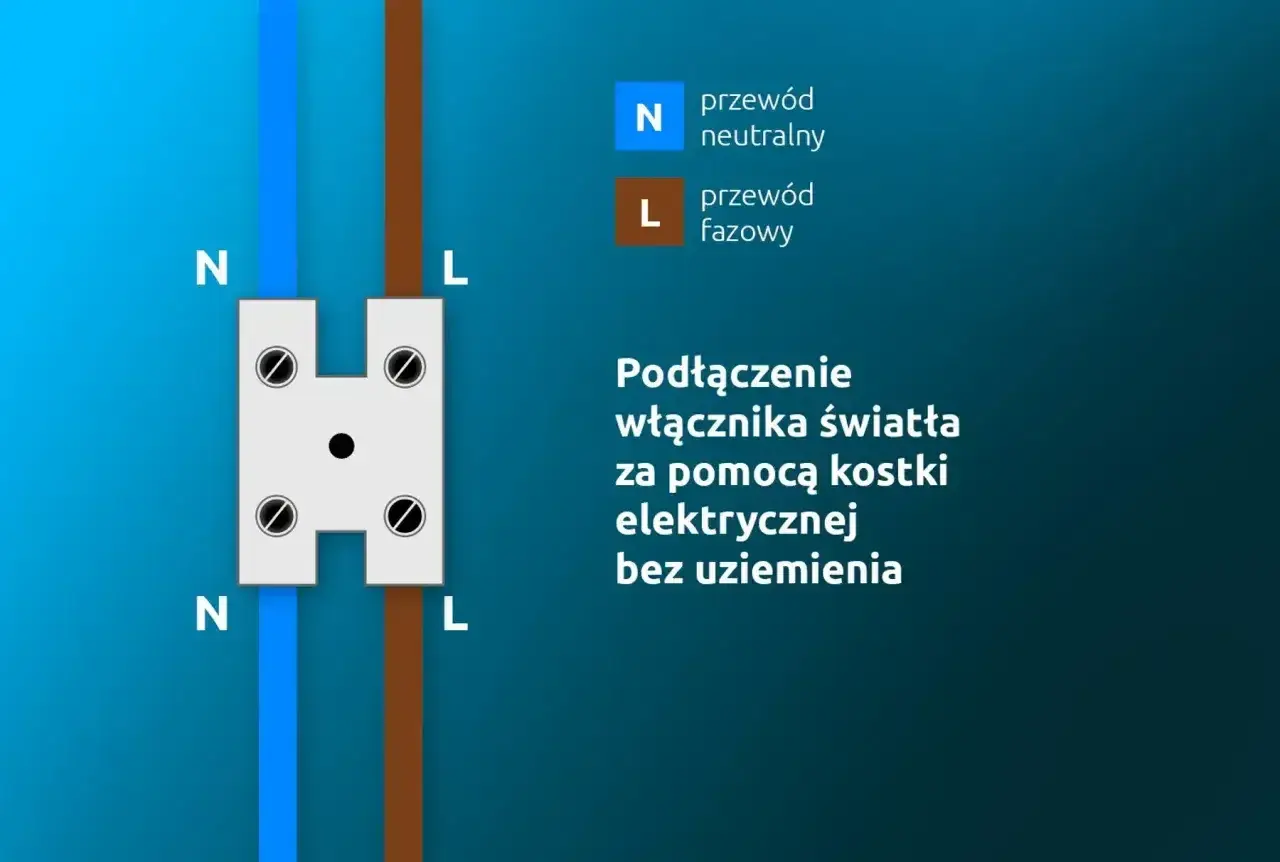

Jak czytać schemat i przygotować przewody
Zanim zacznie się podłączenie, trzeba rozpoznać rolę każdego przewodu. W typowej instalacji oświetleniowej masz fazę, neutralny, ochronny oraz dwa przewody korespondencyjne łączące oba łączniki. W nowych instalacjach kolory zwykle pomagają, ale ja nigdy nie opieram się wyłącznie na kolorze, bo w starszych obwodach ktoś mógł już coś przerobić.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| L | Faza zasilająca doprowadzona do pierwszego łącznika | To ten przewód powinien być przełączany, nie neutralny |
| P1 i P2 | Dwa przewody korespondencyjne łączące oba łączniki | Ich zamiana między sobą nie szkodzi, ale oba muszą być obecne |
| L' | Przewód wychodzący z drugiego łącznika do lampy | To powrót fazowy do oprawy |
| N | Neutralny do oprawy | Nie prowadzi się go przez łącznik schodowy |
| PE | Ochronny do oprawy i metalowych elementów | Musi być połączony zgodnie z projektem i osprzętem |
Na samym łączniku schodowym szukaj zwykle jednego zacisku wspólnego i dwóch zacisków przełączanych. W dokumentacji producenta mogą pojawić się różne oznaczenia, ale logika pozostaje taka sama: jeden tor wejściowy, dwa tory robocze i przełączenie między nimi. Gdy rozumiesz tę zasadę, samo podłączenie robi się dużo prostsze do rozpisania krok po kroku.
Podłączenie krok po kroku z dwóch miejsc
Przy takim montażu zaczynam zawsze od bezpieczeństwa. Nie wystarczy wyłączyć światło na ścianie, bo obwód nadal może być pod napięciem. Dopiero odłączenie odpowiedniego bezpiecznika i sprawdzenie miernikiem lub testerem daje pewność, że można pracować spokojnie.
- Wyłącz zasilanie w rozdzielnicy i potwierdź brak napięcia testerem.
- Doprowadź fazę L do zacisku wspólnego pierwszego łącznika.
- Połącz dwa zaciski przełączane obu łączników dwoma przewodami korespondencyjnymi.
- Z zacisku wspólnego drugiego łącznika wyprowadź przewód fazowy do lampy.
- Neutralny N i ochronny PE poprowadź bezpośrednio do oprawy albo przez puszkę połączeniową, zgodnie z projektem.
- Zamknij instalację dopiero po próbie: każde naciśnięcie jednego i drugiego łącznika ma zmieniać stan światła.
Jeśli po złożeniu układu światło działa tylko z jednej strony, najczęściej winny jest źle rozpoznany zacisk wspólny albo pomylony przewód korespondencyjny. To nie jest drobiazg, tylko klasyczny błąd montażowy, który potrafi długo mylić, bo instalacja wygląda na poprawną, a zachowuje się nieprzewidywalnie. Kiedy schemat z dwóch miejsc działa, warto od razu sprawdzić jakość pracy styków i dopiero wtedy zamykać puszki.
Najczęstsze błędy, które psują działanie
Przy takich układach najwięcej problemów widzę nie w samym pomyśle, tylko w detalach. Schemat jest prosty, ale jedna pomylona żyła potrafi wywrócić cały obwód. Dlatego przed montażem dobrze jest oznaczyć przewody, zrobić zdjęcie stanu wyjściowego i nie ufać pamięci po dwóch godzinach pracy.
- Przełączanie neutralnego zamiast fazy - lampa może zadziałać, ale układ jest wykonany nieprawidłowo i mniej bezpiecznie.
- Brak dwóch przewodów korespondencyjnych - bez nich łączniki nie „widzą” się nawzajem i układ nie zadziała.
- Pomylenie zacisku wspólnego z przełączanym - to najczęstsza przyczyna sytuacji, w której światło działa tylko z jednej strony.
- Ufanie samym kolorom w starej instalacji - po latach izolacja bywa niezgodna z normą albo ktoś już wcześniej coś przerabiał.
- Za mało miejsca w puszce - zbyt ciasne złącza, złamane żyły i luźne mechanizmy wracają jako awarie po zamknięciu ściany.
Ja przy takich pracach zawsze zakładam, że najdroższy jest nie osprzęt, tylko poprawki. Jeśli coś budzi wątpliwości już na etapie rozpinania starego łącznika, lepiej zatrzymać się na chwilę i odtworzyć układ niż potem kuć ścianę po raz drugi. To prowadzi prosto do pytania, co zrobić, gdy jeden punkt sterowania to za mało.
Jak rozbudować układ o trzeci punkt albo dwa obwody
Jeżeli jeden punkt sterowania to za mało, układ da się rozszerzyć. Przy trzech miejscach między dwa łączniki schodowe wstawia się łącznik krzyżowy, który pracuje jako pośrednik i zmienia tor przejścia fazy. Mechanicznie ma on cztery zaciski, bo przełącza pary przewodów, a nie tylko jeden tor.
| Wariant | Co daje | Najważniejsza cecha |
|---|---|---|
| Dwa miejsca | Włączanie i wyłączanie z obu stron | Najprostszy i najczęstszy układ |
| Trzy miejsca | Dołożenie środkowego punktu sterowania | Wymaga łącznika krzyżowego |
| Podwójny schodowy | Dwoma obwodami sterujesz z dwóch miejsc | Dobry do lampy podzielonej na strefy |
| Przekaźnik bistabilny lub smart moduł | Sterowanie z wielu punktów bez klasycznej logiki łączników | Pomaga, gdy nie ma miejsca na dodatkowe przewody |
Tu ważne jest, by nie mylić łącznika podwójnego schodowego z łącznikiem świecznikowym. Ten drugi rozdziela dwa obwody z jednego miejsca, a nie z dwóch. Jeśli masz w domu żyrandol z dwiema strefami albo dwa niezależne źródła światła w jednym przejściu, podwójny schodowy bywa bardzo praktyczny, ale trzeba go rozpisywać osobno dla każdego obwodu. Z tego powodu plan instalacji warto mieć zanim powstanie tynk, a nie dopiero wtedy, gdy puszki są już zamknięte.
Co sprawdzić przed zamknięciem puszek i kiedy lepiej oddać pracę elektrykowi
Zanim uznasz robotę za zakończoną, zrób krótki test praktyczny. Światło powinno zmieniać stan po każdym naciśnięciu któregoś z dwóch łączników, bez opóźnienia, trzasków i migotania. Sprawdź też, czy wszystkie żyły są dobrze dociśnięte, oprawa ma podłączony N i PE, a mechanizmy nie są ściśnięte przez zbyt płytką puszkę.
- jeśli masz starą instalację aluminiową albo mieszane przewody, nie zakładaj zgodności kolorów, tylko zweryfikuj każdy tor miernikiem;
- jeśli w ścianie brakuje jednego z przewodów korespondencyjnych, czasem prościej jest zmienić koncepcję niż walczyć z istniejącym układem;
- jeśli nie masz pewności co do identyfikacji fazy, zleć finalne podłączenie elektrykowi, bo przy oświetleniu błąd bywa trudny do wykrycia na pierwszy rzut oka;
- jeśli planujesz LED-y lub moduły sterujące, sprawdź wymagania producenta osprzętu przed zakupem.
W praktyce najbardziej opłaca się zrobić to raz, porządnie i z zapasem na przyszłe zmiany. Dobrze rozpisany układ schodowy działa latami bez kombinowania, a jeśli zostawisz sobie czytelne oznaczenia przewodów i zdjęcie wnętrza puszek, każda późniejsza modernizacja będzie dużo prostsza.
