Łącznik krzyżowy - Schemat połączeń i montaż bez błędów

W praktyce najwięcej problemów przy tym układzie nie wynika z samego montażu, tylko z odczytania, co ma trafić gdzie i dlaczego łącznik krzyżowy nie działa samodzielnie. Poniżej rozkładam na części łącznik krzyżowy schemat połączeń, pokazuję logikę działania, układ przewodów oraz najczęstsze błędy, przez które instalacja przestaje być czytelna albo po prostu nie działa. To materiał dla osób, które chcą zrozumieć temat technicznie, ale bez niepotrzebnego komplikowania.

Jak działa układ z łącznikiem krzyżowym

Najprościej mówiąc, łącznik krzyżowy nie załącza lampy bezpośrednio. On zmienia tor dwóch przewodów korespondencyjnych, czyli tych żył, które biegną między łącznikami schodowymi. W jednej pozycji układ prowadzi je „na wprost”, a w drugiej krzyżuje ich połączenie. To właśnie ta zamiana pozwala sterować jednym obwodem z trzech lub większej liczby miejsc.

Ja traktuję ten element jako łącznik pośredni, który ma sens tylko wtedy, gdy stoi między dwoma łącznikami schodowymi. Jeśli ktoś próbuje wpiąć go na początku albo na końcu układu, zwykle kończy się to błędem w działaniu albo koniecznością przeróbki całego połączenia. Dlatego tak ważne jest zrozumienie logiki układu, zanim zacznie się podłączać przewody. To prowadzi prosto do samego schematu połączeń.

Co pokazuje schemat połączeń w praktyce

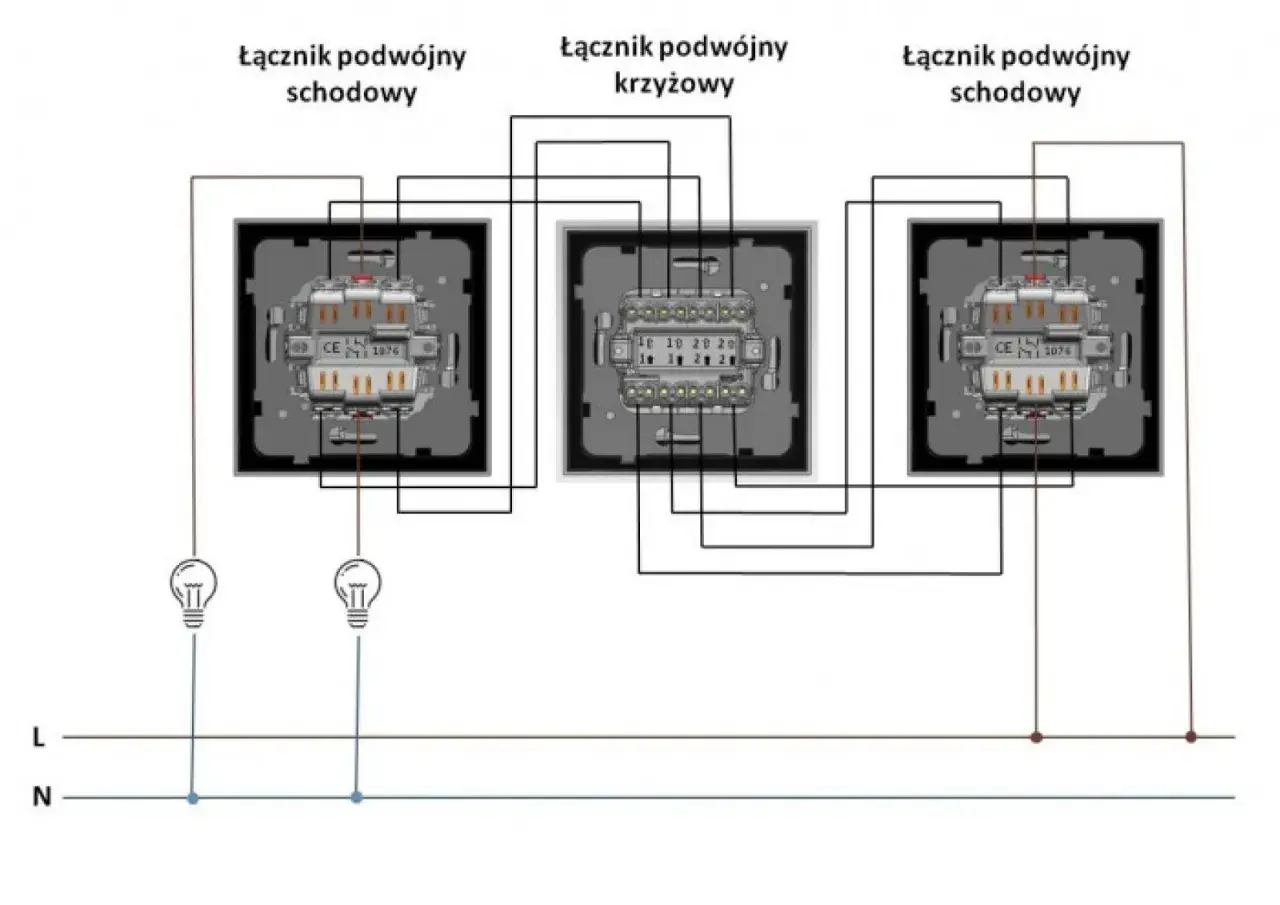

W klasycznym układzie z trzema punktami sterowania kolejność jest stała: pierwszy łącznik schodowy, potem łącznik krzyżowy, a na końcu drugi łącznik schodowy. Zasilanie fazowe wchodzi do pierwszego schodowego, a wyjście z drugiego schodowego prowadzi do lampy. Neutralny i ochronny idą bezpośrednio do oprawy i nie są przeprowadzane przez łączniki.

Najlepiej czytać taki schemat od początku do końca, bez zgadywania:

1. Faza (L) trafia do pierwszego łącznika schodowego.
2. Z pierwszego schodowego wychodzą dwa przewody korespondencyjne.
3. Te dwa przewody wchodzą do łącznika krzyżowego.
4. Z krzyżowego wychodzą kolejne dwa przewody korespondencyjne do drugiego schodowego.
5. Z drugiego schodowego wychodzi przewód do lampy.
6. N i PE są podłączone bezpośrednio do źródła światła.

Jeśli w układzie ma być więcej punktów sterowania, kolejne łączniki krzyżowe dokłada się pomiędzy dwa schodowe, jeden za drugim. W praktyce działa to prosto: 2 schodowe + dowolna liczba krzyżowych, a liczba punktów sterowania rośnie o jeden za każdy dodatkowy element pośredni. Następny krok to przełożenie tej logiki na bezpieczny montaż.

Krok po kroku jak podłączyć układ bez zgadywania

Przy pracy na 230 V nie ma miejsca na improwizację. Zanim dotkniesz przewodów, wyłącz obwód, zabezpiecz go przed przypadkowym załączeniem i sprawdź brak napięcia. To banał tylko z pozoru, bo większość błędów zaczyna się właśnie od pośpiechu.

W praktyce montaż wygląda tak:

1. Sprawdź oznaczenia na obudowie łączników, bo producenci potrafią stosować różne piktogramy dla wejścia i wyjścia.
2. Doprowadź fazę do pierwszego łącznika schodowego.
3. Połącz wyjścia tego schodowego z wejściami łącznika krzyżowego.
4. Z wyjść krzyżowego poprowadź przewody do wejść drugiego łącznika schodowego.
5. Z drugiego schodowego wyprowadź przewód do lampy.
6. Połącz neutralny i ochronny bezpośrednio z oprawą oświetleniową.
7. Sprawdź działanie każdej kombinacji przełączeń, zanim zamkniesz puszki.

Jeżeli w puszkach robi się ciasno, nie upycham przewodów na siłę. W takich układach kilka dodatkowych centymetrów zapasu i głębsza puszka potrafią oszczędzić sporo nerwów. To szczególnie ważne, gdy później chcesz jeszcze dołożyć osprzęt z inną ramką albo poprawić układ przewodów. Zanim jednak wybierzesz osprzęt, warto odróżnić sam łącznik krzyżowy od schodowego.

Czym różni się łącznik krzyżowy od schodowego

To zestawienie warto mieć w głowie jeszcze przed zakupem osprzętu. Schodowy obsługuje układ z dwóch miejsc, a krzyżowy rozszerza go o dodatkowy punkt pośredni. Jeden bez drugiego nie daje pełnej funkcji sterowania z kilku lokalizacji.

Warto też pamiętać o przewodach korespondencyjnych. To po prostu żyły łączące łączniki między sobą, a nie przewód zasilający lampę. Ta różnica jest krytyczna, bo pomylenie ich zwykle kończy się tym, że układ działa odwrotnie albo wcale. Gdy już to rozdzielisz, łatwiej wychwycić najczęstsze błędy montażowe.

Najczęstsze błędy, które psują instalację

Największy problem widzę zwykle nie w samym osprzęcie, tylko w sposobie prowadzenia przewodów. Układ schodowo-krzyżowy jest logiczny, ale tylko wtedy, gdy zachowa się właściwą kolejność i nie miesza funkcji żył.

• Wpięcie łącznika krzyżowego na końcu układu zamiast między łączniki schodowe.
• Pomieszanie przewodów korespondencyjnych z przewodem do lampy, co od razu zaburza działanie obwodu.
• Przeprowadzanie N i PE przez łączniki, choć powinny iść bezpośrednio do oprawy.
• Brak opisu żył w puszkach, przez co po kilku miesiącach trudno odtworzyć logikę połączenia.
• Zbyt płytka puszka, która utrudnia ułożenie przewodów i przycisku.
• Ignorowanie schematu producenta, mimo że oznaczenia zacisków potrafią się różnić między seriami.

Do tego dochodzi jeszcze jeden błąd, który wydaje się drobiazgiem: testowanie układu dopiero po zamknięciu całej instalacji. Ja zawsze sprawdzam każdą kombinację przed finalnym montażem osprzętu. Jeśli coś jest nie tak, poprawka trwa kilka minut, a nie pół dnia. Z takiego testu naturalnie wynika pytanie, gdzie ten układ naprawdę ma sens, a gdzie jest zwykłym przerostem formy nad treścią.

Gdzie taki układ ma największy sens

Krzyżowy jest najbardziej praktyczny tam, gdzie jedna lampa ma być obsługiwana z kilku miejsc, a przechodzenie między nimi jest codziennością. Najczęściej sprawdza się w długich korytarzach, na klatkach schodowych, w domach piętrowych, przy wejściu do garażu albo w przejściach między strefą dzienną a techniczną. W takich miejscach wygoda użytkowania szybko uzasadnia dodatkowy punkt sterowania.

Jeśli potrzebujesz tylko dwóch miejsc włączania, wystarczy układ schodowy i dokładanie krzyżowego nie ma sensu. Jeśli punktów ma być więcej niż trzy, kolejne krzyżowe po prostu rozszerzają ten sam schemat. W praktyce działa tu prosta zasada: 2 schodowe + 1 krzyżowy = 3 punkty sterowania, a każdy następny krzyżowy dodaje kolejny punkt.

Takie rozwiązanie ma jednak swoje granice. Przy bardzo rozbudowanych instalacjach albo tam, gdzie chcesz później przejść na sterowanie inteligentne, klasyczny układ mechaniczny może być mniej elastyczny niż dodatkowy przekaźnik czy moduł automatyki. Dlatego przed montażem warto myśleć nie tylko o tym, co działa dziś, ale też o tym, co może się przydać później. To prowadzi do ostatniej, bardzo praktycznej rzeczy, czyli zapasu i porządku w puszkach.

Co sprawdzam przed zamknięciem puszek

Na końcu zawsze robię trzy rzeczy: sprawdzam działanie, porządkuję żyły i zostawiam sobie odrobinę rezerwy. Ta rezerwa nie jest ozdobą, tylko realnym ułatwieniem przy ewentualnej wymianie osprzętu, poprawkach albo rozbudowie układu. W nowych instalacjach lubię też przewidzieć miejsce na przyszłe zmiany, bo raz zamknięta puszka potrafi zaskoczyć po kilku latach.

• Zostawiam czytelny opis przewodów w puszce albo w dokumentacji obwodu.
• Dbam o kilka centymetrów zapasu przewodu, żeby dało się później wygodnie pracować.
• Wybieram puszkę, która nie zmusza do wciskania żył na siłę.
• Testuję, czy światło reaguje poprawnie z każdego punktu sterowania.
• Jeśli to nowa instalacja, rozważam doprowadzenie neutralnego do puszki, nawet gdy klasyczny układ go tam nie wykorzystuje.
• Przy dwóch niezależnych obwodach sprawdzam, czy nie potrzebuję wersji podwójnej zamiast pojedynczego osprzętu.

Tak uporządkowany układ nie tylko działa poprawnie, ale też pozostaje zrozumiały dla osoby, która będzie do niego wracać za kilka lat. I właśnie to w instalacjach cenię najbardziej: nie samo „działa”, tylko „działa i da się to jeszcze sensownie serwisować”.
