Symbole na projekcie budowlanym - Jak czytać, by uniknąć błędów?

Emil Malinowski 22 lipca 2026

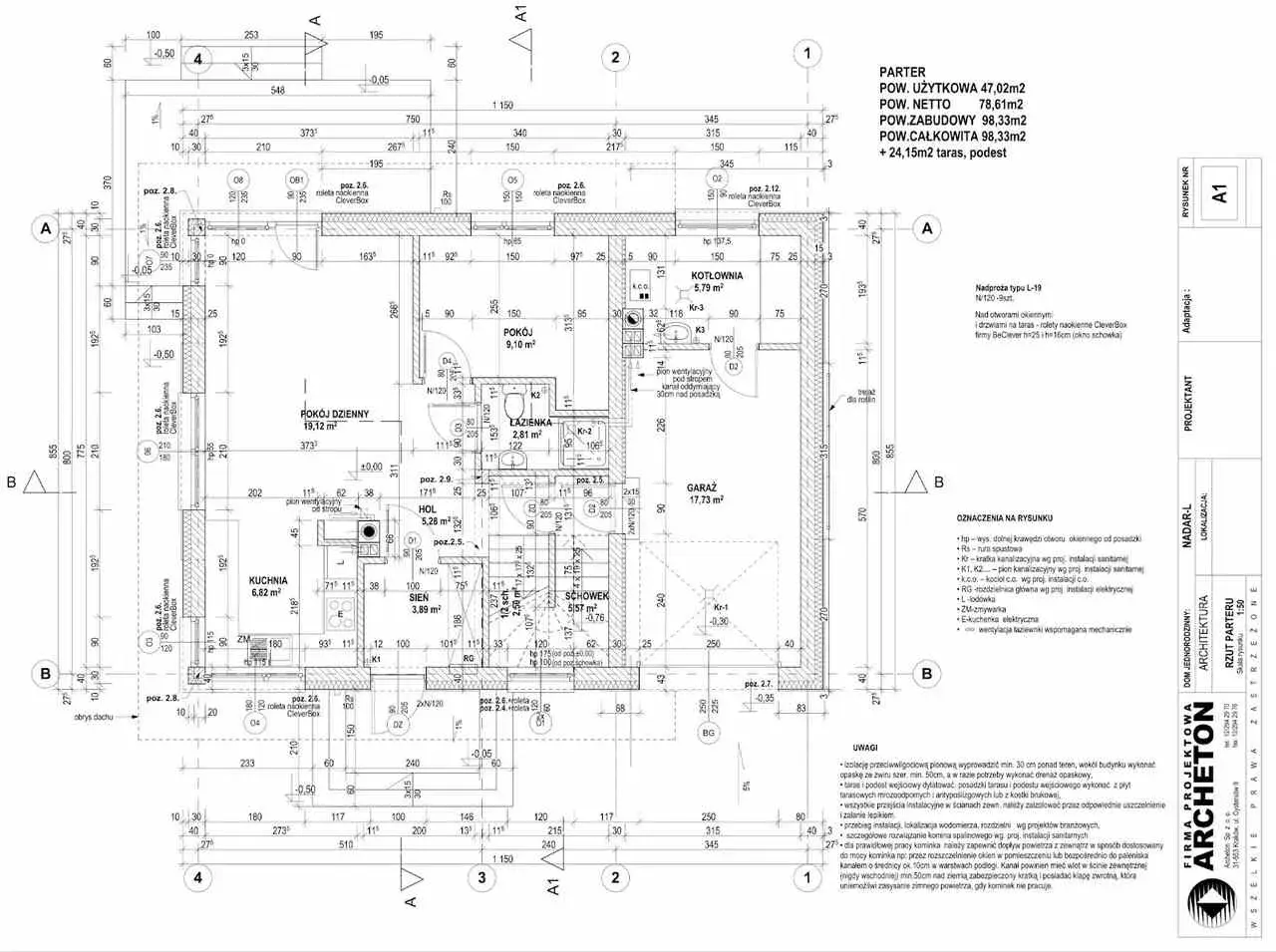

Fragment planu architektonicznego z zaznaczonymi pomieszczeniami, wymiarami i symbolami.

Spis treści

Na planach domu nie ma miejsca na zgadywanie. Symbole na projekcie budowlanym porządkują cały rysunek: pokazują układ ścian, otworów, przekrojów, instalacji i elementów, które w samym rzucie nie są oczywiste. W tym tekście wyjaśniam, jak czytać legendę, odróżniać najważniejsze oznaczenia i wychwycić miejsca, w których łatwo o błąd przed budową lub zakupem projektu.

Najpierw legenda i skala, potem rzut, a dopiero na końcu decyzja

  • Ten sam znak może znaczyć coś innego w zależności od skali rysunku i branży.
  • W projekcie domu najważniejsze są ściany, otwory, poziomy, osie, przekroje i oznaczenia instalacji.
  • Nie czyta się jednego rysunku w oderwaniu od reszty dokumentacji, bo dopiero legenda i opis techniczny domykają sens symboli.
  • Najwięcej błędów wynika nie z samych znaków, tylko z pominięcia przekroju, zestawienia stolarki albo rysunków instalacyjnych.
  • Jeśli symbol jest niejasny, lepiej zatrzymać interpretację i sprawdzić opis niż zgadywać.

Jak czytać legendę, żeby nie pomylić skrótu z faktem

Ja zawsze zaczynam od legendy, bo to ona mówi, jak projektant rozumie własny rysunek. Bez niej łatwo uznać, że cienka linia oznacza jedną rzecz, a grubsza coś zupełnie innego, choć w innym projekcie ten sam zapis może być opisany odmiennie. W praktyce legenda jest ważniejsza niż intuicja, zwłaszcza w gotowych projektach domów, gdzie dokumentacja bywa skrótowa.

Warto też spojrzeć na skalę. Na rysunkach w skali 1:50, 1:100 albo 1:200 projektanci często używają uproszczonych oznaczeń, bo pełen detal byłby po prostu nieczytelny. To oznacza, że ten sam element może być pokazany inaczej na rzucie parteru, inaczej na przekroju, a jeszcze inaczej w osobnym detalu wykonawczym.

Przy czytaniu legendy zwracam uwagę na trzy rzeczy:

  • czy znak jest opisany literą, cyfrą czy samą kreską,
  • czy odnosi się do jednego rysunku, czy do całej dokumentacji,
  • czy ma dopisek o branży, bo to rozstrzyga, czy patrzę na architekturę, konstrukcję, czy instalacje.

Dopiero po takim odczycie warto przejść do najważniejszych znaków na rzucie domu, bo właśnie tam najłatwiej zgubić sens bez kontekstu.

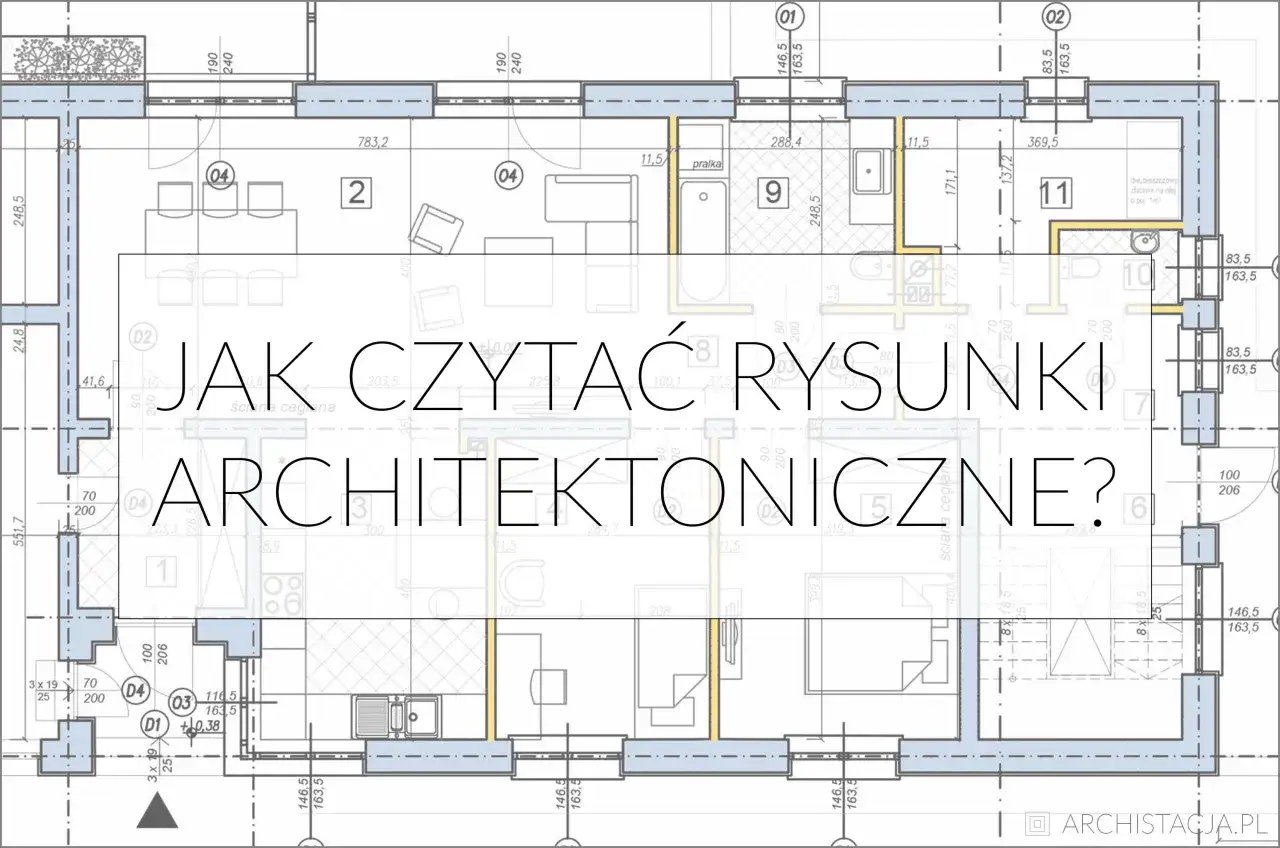

Symbole na projekcie budowlanym: jak czytać rysunki architektoniczne? Plan mieszkania z wymiarami i oznaczeniami pomieszczeń.

Najważniejsze symbole w rzucie domu

W rzucie kondygnacji widać przede wszystkim układ funkcjonalny, ale to symbole mówią, jak ten układ ma zostać zbudowany. W praktyce warto znać kilka grup oznaczeń, bo to one decydują o tym, czy rysunek da się odczytać bez domysłów.

Grupa oznaczeń Co zwykle pokazuje Dlaczego to ważne
Ściany nośne i działowe Różna grubość linii lub różne wypełnienie Ściana nośna przenosi obciążenia, więc nie wolno jej traktować jak zwykłej przegrody
Drzwi Otwór w ścianie i łuk pokazujący kierunek otwierania Od razu widać, czy skrzydło nie koliduje z meblami, schodami albo innymi drzwiami
Okna Przerwa w ścianie, linie parapetu i oznaczenie wymiaru Tu liczy się nie tylko szerokość, ale też wysokość parapetu i sposób otwierania
Schody Stopnie i strzałka kierunku wznoszenia Bez tego trudno ocenić wygodę komunikacji między kondygnacjami
Osie konstrukcyjne Linie osiowe z numerami lub literami Pomagają zrozumieć układ konstrukcji i ułatwiają rozmowę z wykonawcą
Poziomy Oznaczenia typu +/− 0,00 Pokazują, do czego odnosi się wysokość posadzki, tarasu albo progu
Kierunek północy Strzałka albo znak północy Bez tego trudno ocenić nasłonecznienie, usytuowanie ogrodu i komfort użytkowania domu
Spadki i nachylenia Strzałki, procenty, kąty lub opisy Pomagają zrozumieć dach, podjazd, taras i odwodnienie terenu
Kominy i przewody wentylacyjne Oznaczenia pionów i kanałów To ważne przy planowaniu kominka, kotłowni i wentylacji pomieszczeń

Jeśli miałbym wskazać jeden praktyczny nawyk, powiedziałbym tak: nie patrz na symbol w oderwaniu od wymiaru i opisu. Sam znak niewiele znaczy, dopiero razem z liczbami mówi, czy projekt jest wygodny i wykonalny. To prowadzi wprost do kolejnej rzeczy, czyli do różnicy między rzutem, przekrojem i elewacją.

Co pokazują przekrój, elewacja i linie niewidoczne

Przekrój budynku jest trochę jak przecięcie domu wyobrażoną płaszczyzną. Dzięki temu widać to, czego nie pokazuje sam rzut, czyli układ warstw, wysokości kondygnacji, układ stropów, schody w pionie i elementy konstrukcyjne ukryte wewnątrz bryły. Właśnie dlatego przekrój warto czytać równolegle z rzutem, a nie po nim, gdy już coś budzi wątpliwości.

W przekrojach często pojawia się kreskowanie, czyli szrafowanie. To nic innego jak graficzne oznaczenie materiału albo warstwy, na przykład muru, betonu czy izolacji. Nie trzeba znać każdego wzoru na pamięć, ale trzeba rozumieć, że różne kreskowania pomagają odróżnić element nośny od warstwy wykończeniowej albo ocieplenia.

W elewacji sytuacja wygląda inaczej, bo tam projekt pokazuje zewnętrzny wygląd domu. Widać rozmieszczenie okien, drzwi, cokołu, dachu i detale fasady. Dla inwestora to często najczytelniejszy rysunek, ale bywa też zdradliwy, bo ładna elewacja nie zawsze oznacza prosty detal wykonawczy. Jeśli otwór okienny wygląda dobrze na wizualizacji, a w przekroju wychodzi zbyt nisko lub zbyt wysoko, problem wróci na budowie.

W praktyce zwracam uwagę na oznaczenia linii ukrytych. Linia przerywana zwykle sugeruje element niewidoczny w danym widoku, a grubsza linia pełni rolę mocniejszego akcentu konstrukcyjnego. To ważne szczególnie wtedy, gdy projekt zawiera ściany, belki, fragmenty schodów albo okna przesunięte względem osi.

Po przekrojach i elewacjach łatwo przejść do kolejnego obszaru, który inwestorzy często czytają zbyt pobieżnie, czyli do instalacji.

Jak czytać oznaczenia instalacyjne, żeby nie przeoczyć kolizji

Instalacje to fragment dokumentacji, który najczęściej bywa lekceważony na etapie wyboru projektu, a później robi najwięcej zamieszania. Rzut architektoniczny pokazuje ściany i pomieszczenia, ale dopiero rysunki instalacyjne mówią, gdzie biegną przewody, piony, przybory sanitarne, punkty elektryczne czy elementy wentylacji. Jeśli te warstwy nie są ze sobą sprawdzone, pojawia się kolizja z kominem, szafą, belką albo skosem dachu.

W domach jednorodzinnych najczęściej analizuję cztery obszary:

  • wodę i kanalizację, bo zbyt daleko odsunięty pion potrafi utrudnić układ łazienki lub kuchni,
  • elektrykę, bo źle rozstawione punkty światła i gniazda są kłopotliwe już od pierwszego dnia użytkowania,
  • wentylację, bo bez niej łatwo o wilgoć, zapachy i gorszy komfort,
  • ogrzewanie, bo lokalizacja źródeł ciepła i rozdzielaczy wpływa na prostotę całej instalacji.

Największy błąd polega na tym, że inwestor widzi tylko symbol urządzenia, a nie całą drogę instalacji. Tymczasem liczy się także przebieg przewodów, miejsce przejścia przez przegrody i to, czy dana zmiana nie wymusi przeróbki ściany albo sufitu. To właśnie na styku branż najczęściej rodzą się kosztowne poprawki, więc tutaj ostrożność naprawdę się opłaca.

Najczęstsze błędy przy interpretacji projektu domu

Po latach pracy z dokumentacją widzę, że większość pomyłek ma bardzo podobny schemat. Nie chodzi o to, że rysunki są zbyt skomplikowane, tylko o to, że czyta się je wybiórczo. Jeden symbol, wyjęty z kontekstu, daje fałszywe poczucie pewności.

Najczęściej spotykam pięć błędów:

  • traktowanie każdego symbolu jak uniwersalnego, choć w różnych projektach zapis bywa inny,
  • ignorowanie skali, przez co inwestor oczekuje detalu, którego na danym arkuszu po prostu nie ma,
  • czytanie samego rzutu bez przekroju i elewacji,
  • pomijanie zestawienia stolarki, które doprecyzowuje okna i drzwi,
  • mylenie oznaczeń architektonicznych z instalacyjnymi, co prowadzi do błędnych wniosków o przebiegu przewodów i pionów.

Jest jeszcze jeden, mniej oczywisty problem. Część osób zakłada, że jeśli projekt wygląda czytelnie, to wszystko jest już dopięte. Nie jest. Czytelność rysunku nie zastępuje opisu technicznego, bo to właśnie opis tłumaczy wyjątki, warunki i niestandardowe rozwiązania. Jeśli coś wydaje się zbyt proste, zwykle warto sprawdzić, czy nie brakuje dopisku w innym miejscu dokumentacji.

To prowadzi do najpraktyczniejszej części całego tematu, czyli do krótkiej kontroli przed akceptacją projektu.

Najkrótszy test, który wyłapuje większość błędów

Gdy sprawdzam projekt domu przed decyzją, przechodzę przez prosty test. Nie jest efektowny, ale działa, bo zmusza do spojrzenia na dokumentację jako całość, a nie na pojedyncze ładne rysunki.

  1. Najpierw porównuję legendę z rzutem i zaznaczam wszystkie symbole, których nie rozumiem od razu.
  2. Potem sprawdzam przekrój, żeby zobaczyć wysokości, poziomy i układ warstw.
  3. Następnie zaglądam do zestawienia stolarki, bo tam zwykle wychodzą różnice między opisem a rysunkiem.
  4. Na końcu patrzę na instalacje i pytam, czy nic nie koliduje ze ścianą nośną, schodami albo strefą pod skosem.

Jeśli po takim sprawdzeniu zostaje choć jeden niejasny symbol, nie traktuję go jako drobnostki. W projekcie domu drobnostka na papierze często zamienia się w realny problem na budowie. Dlatego najlepsza zasada jest prosta: najpierw pełne zrozumienie oznaczeń, potem decyzja o zmianach albo akceptacji projektu. Tak właśnie oszczędza się czas, pieniądze i nerwy przy realizacji domu.

FAQ - Najczęstsze pytania

Legenda to klucz do zrozumienia intencji projektanta. Bez niej ten sam symbol może oznaczać coś zupełnie innego, prowadząc do błędnej interpretacji i potencjalnych problemów na budowie. Zawsze zaczynaj od legendy!

Koniecznie zwróć uwagę na ściany nośne i działowe, drzwi, okna, schody, osie konstrukcyjne, poziomy, kierunek północy, spadki oraz kominy i przewody wentylacyjne. Te elementy decydują o funkcjonalności i konstrukcji budynku.

Rzut pokazuje układ funkcjonalny z góry. Przekrój to "przecięcie" budynku, ukazujące warstwy, wysokości i ukryte elementy konstrukcyjne. Elewacja prezentuje zewnętrzny wygląd domu. Wszystkie są niezbędne do pełnego zrozumienia projektu.

Najczęstsze błędy to traktowanie symboli jako uniwersalnych, ignorowanie skali, czytanie tylko rzutu bez przekroju/elewacji, pomijanie zestawienia stolarki i mylenie oznaczeń architektonicznych z instalacyjnymi. Pamiętaj o całościowym podejściu!

Niedokładna analiza instalacji to częste źródło kosztownych kolizji i poprawek. Rysunki instalacyjne pokazują przebieg przewodów, pionów i lokalizację urządzeń, co jest kluczowe dla uniknięcia problemów z kominami, belkami czy ścianami nośnymi.
