Ukryta wentylacja mechaniczna ma sens wtedy, gdy zależy Ci na czystej linii sufitu, dobrej akustyce i braku przypadkowych obniżeń, ale nie chcesz rezygnować z wydajności. W tym artykule pokazuję, kiedy rekuperacja w stropie jest realnym rozwiązaniem, jak dobrać kanały, czego nie wolno zrobić z konstrukcją i dlaczego odpływ skroplin bywa równie ważny jak same przewody.
Najważniejsze decyzje przed schowaniem wentylacji w stropie
- Najlepiej planować trasę już na etapie projektu, zanim powstanie zbrojenie i beton.
- Bezpieczniej prowadzić kanały w przewidzianych przepustach niż próbować kuć gotowy strop.
- W praktyce najczęściej stosuje się przewody PE o średnicy 63 lub 75 mm oraz płaskie kanały stalowe.
- Rekuperator z wymiennikiem kondensacyjnym musi mieć sprawny odpływ skroplin z syfonem i spadkiem.
- Największe problemy wynikają zwykle z kolizji z podciągami, instalacją wodną i braku miejsca na serwis.
Kiedy ukryta wentylacja w stropie ma sens
Takie rozwiązanie najlepiej sprawdza się w nowym domu albo przy większym remoncie, kiedy da się od razu skoordynować architekturę, konstrukcję i instalacje. Z mojego punktu widzenia to właśnie na tym etapie zapada decyzja, czy system będzie wyglądał lekko i czysto, czy później zacznie wymuszać kompromisy w postaci niższego sufitu lub widocznych obudów.
Ukrycie przewodów ma sens przede wszystkim tam, gdzie chcesz zachować pełną wysokość pomieszczeń, a jednocześnie nie masz miejsca na klasyczne prowadzenie kanałów w suficie podwieszanym. Dobrze działa też w domach z otwartą strefą dzienną, gdzie jeden źle poprowadzony kanał potrafi zepsuć cały efekt architektoniczny. Jeśli jednak budynek jest już wykończony, taka operacja szybko staje się kosztowna i technicznie trudna.
W praktyce nie chodzi więc o sam pomysł ukrycia instalacji, tylko o to, czy budynek daje przestrzeń na sensowną trasę kanałów i serwis urządzenia. To prowadzi wprost do pytania, jakie stropy i jakie przewody naprawdę da się z tym połączyć.
Jakie stropy i kanały najlepiej współpracują z takim układem

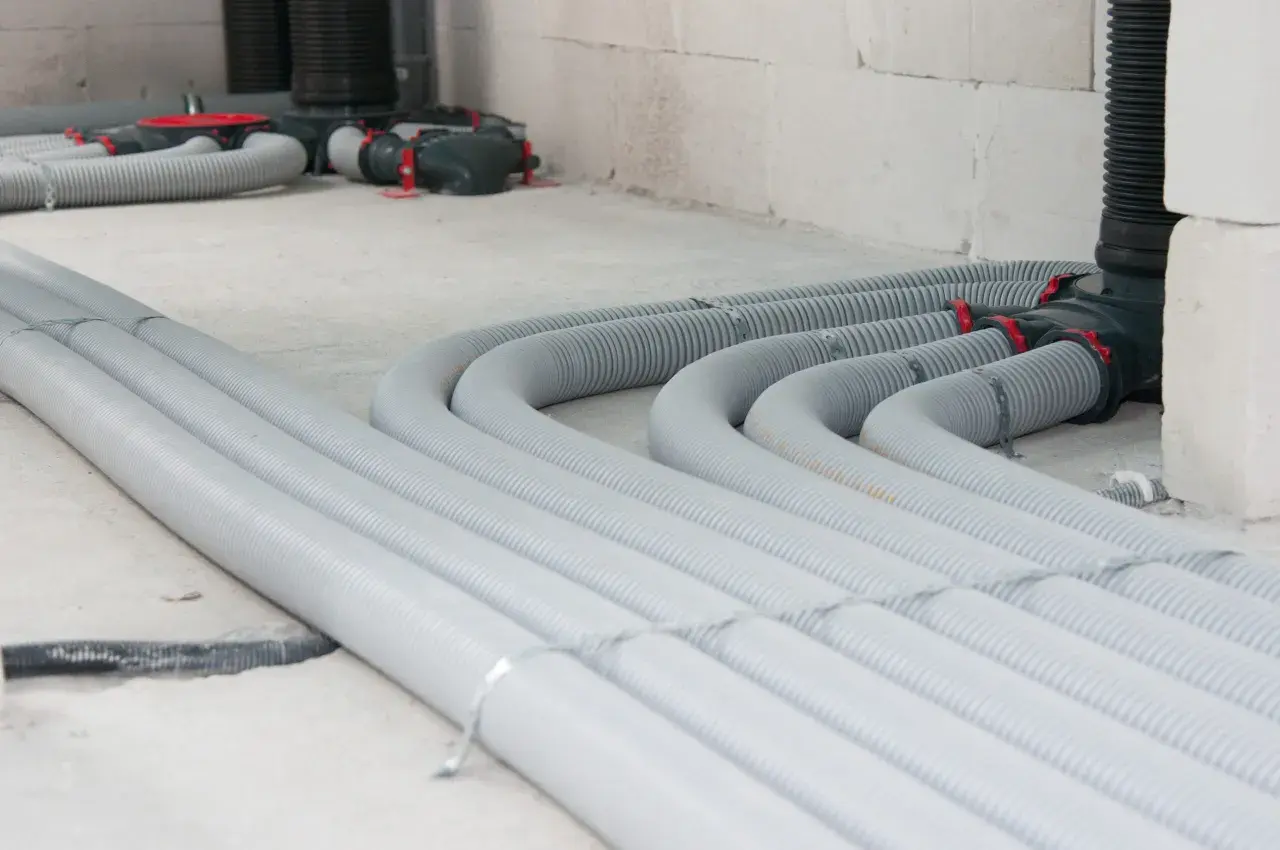

Nie każdy strop daje te same możliwości. W nowych domach najlepiej wypadają rozwiązania, które od początku pozwalają przewidzieć przejścia, bruzdy techniczne albo dodatkową warstwę na instalacje. W ofertach systemowych najczęściej pojawiają się przewody PE 63 lub 75 mm oraz płaskie kanały stalowe o niewielkiej wysokości, bo to one najłatwiej zmieścić w ograniczonej przestrzeni.
| Rozwiązanie | Kiedy działa najlepiej | Co jest jego atutem | Na co uważać |
|---|---|---|---|
| Strop monolityczny | Gdy trasę przewiduje się przed betonowaniem | Duża swoboda planowania przepustów i punktów wyjścia | Po wykonaniu konstrukcji korekty są bardzo ograniczone |
| Strop Filigran lub prefabrykowany | Gdy projekt uwzględnia instalację na etapie prefabrykacji | Łatwiej zaplanować miejsca przejść i koordynację z innymi instalacjami | Trzeba pilnować detali montażowych i zgodności z projektem konstrukcyjnym |
| Strop gęstożebrowy | Gdy można wykorzystać strefy międzyżebrowe lub obniżony sufit | Daje pewną elastyczność, jeśli jest dobrze rozrysowany | Żebra i pustaki mocno ograniczają swobodę prowadzenia kanałów |
| Sufit podwieszany | Przy modernizacji lub tam, gdzie nie ma miejsca w konstrukcji | Najłatwiejszy dostęp serwisowy i najmniejsze ryzyko dla stropu | Zabiera wysokość pomieszczenia i wymaga starannej akustyki |
Jeżeli zależy Ci na minimalnej wysokości zabudowy, płaskie kanały stalowe są wygodne, ale trzeba liczyć się z dobrą izolacją akustyczną i poprawnym mocowaniem. Przewody z tworzywa są z kolei bardziej elastyczne i często łatwiej je wkomponować w warstwy podłogi lub lokalne obniżenia. Wybór nie sprowadza się więc do „lepszego” albo „gorszego” materiału, tylko do tego, gdzie masz miejsce i jaką trasę da się obronić konstrukcyjnie.
Właśnie dlatego następny krok to nie zakup kanałów, tylko spokojne rozrysowanie przebiegu instalacji razem z konstrukcją budynku.
Jak zaplanować trasę, żeby nie naruszyć konstrukcji
Największy błąd widzę wtedy, gdy ktoś zaczyna od samego rekuperatora, a dopiero później pyta, którędy poprowadzić resztę instalacji. Ja robię odwrotnie: najpierw sprawdzam strop, podciągi, wysokość kondygnacji i miejsca, w których kanał może bezpiecznie przejść z punktu A do punktu B. Dopiero potem dobiera się średnice, rozdzielacze i sposób zamaskowania całości.
- Przewiduj przepusty przed wylaniem stropu. To jedyny moment, kiedy można sensownie zaplanować przejścia bez ryzyka dla konstrukcji.
- Nie prowadź instalacji przez elementy nośne bez zgody konstruktora. Druga szansa na poprawkę zwykle oznacza kosztowną przeróbkę całej trasy.
- Zostaw dostęp do rozdzielaczy i punktów rewizyjnych. Ukryta instalacja ma być niewidoczna, ale nie może być niewymagająca obsługi.
- Koordynuj ją z wodą, kanalizacją i ogrzewaniem podłogowym. Konflikty między instalacjami najczęściej wyjdą dopiero na budowie, gdy brakuje już miejsca.
- Dbaj o akustykę. Zbyt ciasne łuki, źle zamocowane kanały i brak izolacji potrafią przenieść szum do całego domu.
W praktyce dobrze rozrysowana trasa często oszczędza więcej niż sam wybór droższego systemu. Wykonawca nie musi wtedy improwizować, a Ty nie płacisz za przeróbki, które po wykończeniu wnętrz bolą najbardziej. To z kolei prowadzi do elementu, o którym wiele osób pamięta zbyt późno: odwodnienia centrali.
Odwodnienie i skropliny trzeba przewidzieć równie wcześnie
Przy wentylacji mechanicznej skropliny nie są błędem, tylko normalnym skutkiem odzysku ciepła. W okresie grzewczym wilgoć z powietrza wykrapla się w wymienniku, więc centrala potrzebuje sprawnego odpływu. Jeśli urządzenie jest schowane w stropie albo w płytkiej przestrzeni sufitowej, właśnie ten detal często staje się trudniejszy niż prowadzenie samych kanałów.
Najważniejsze są trzy rzeczy: spadek, syfon i drożność. Odpływ powinien prowadzić grawitacyjnie do przewidzianego miejsca, a syfon zabezpiecza przed cofaniem się zapachów i niepożądanym zasysaniem powietrza z kanalizacji. Jeśli nie da się zrobić naturalnego spadku, stosuje się pompę skroplin, ale traktuję ją jako plan B, bo to dodatkowy element serwisowy i potencjalne źródło awarii.
Warto też pamiętać, że wymiennik entalpiczny może ograniczyć ilość kondensatu, ale nie zwalnia z kontroli odpływu. Przy ukrytej centrali szczególnie pilnuję, żeby do syfonu i króćców był swobodny dostęp, bo czyszczenie na ślepo kończy się tylko irytacją i stratą czasu. Dobrze wykonane odwodnienie działa po cichu, a źle wykonane przypomina o sobie dokładnie wtedy, gdy najmniej chcesz otwierać zabudowę.
Skoro technika odpływu jest już jasna, warto przejść do błędów, które najczęściej ujawniają się dopiero po tynkach.
Najczęstsze błędy, które wychodzą dopiero po tynkach
Ukryta instalacja nie wybacza pośpiechu. Im później ktoś zauważy błąd, tym większa szansa, że zamiast poprawki pojawi się kompromis. Z mojego doświadczenia właśnie tu pojawiają się najbardziej kosztowne decyzje.
- Brak miejsca na serwis - filtrów, syfonu i rozdzielaczy nie da się wygodnie obsługiwać bez dostępu.
- Zbyt mała wysokość na kanały - instalacja działa wtedy na granicy możliwości, a akustyka szybko się pogarsza.
- Kolizja z kanalizacją lub wodą - później zaczyna brakować miejsca na spadki i izolację.
- Nieprzemyślane przejścia przez strop - każde takie miejsce powinno być uzgodnione z konstrukcją, nie „docięte na budowie”.
- Brak izolacji wokół przewodów - pojawia się szum, czasem też niepotrzebne wychładzanie przegrody.
- Za długa i zbyt poskręcana trasa - im więcej oporów, tym trudniej o równy nawiew w całym domu.
Najtańsza poprawka to ta, którą narysowano przed betonowaniem. Kiedy wszystko jest już zamknięte, każda zmiana oznacza nie tylko pracę instalatora, ale też dotykanie wykończenia, a to zwykle mnoży koszt i wydłuża termin. I właśnie dlatego temat finansów warto omówić bez ściemy.
Ile to zwykle kosztuje i kiedy taka zabudowa się opłaca
Nie da się uczciwie podać jednej ceny, bo ukrycie instalacji zależy od rodzaju stropu, liczby punktów nawiewu i wywiewu, długości tras oraz tego, czy wszystko robisz na etapie stanu surowego. W praktyce największą różnicę robi nie sam materiał, tylko robocizna, koordynacja i ewentualne poprawki po fakcie.
| Scenariusz | Co zwykle kosztuje najmniej | Gdzie budżet rośnie najszybciej | Moja ocena opłacalności |
|---|---|---|---|
| Nowy dom, projekt od początku | Planowanie, przepusty i dobra koordynacja | Gdy trzeba dodać lokalne obniżenia lub zmienić trasę przez podciąg | Najlepszy wariant, bo unikasz kosztownych przeróbek |
| Renowacja z gotowym stropem | Prowadzenie w wybranych strefach lub w zabudowie | Próba schowania całej instalacji bez miejsca technicznego | Opłaca się tylko przy dużym remoncie |
| Ukrycie w stropie z dodatkowymi pracami konstrukcyjnymi | Sam projekt nie jest jeszcze drogi | Naprawy, zmiany i korekty po zalaniu stropu | Ryzykowny wariant, jeśli decyzje zapadają za późno |
Jeśli miałbym wskazać prostą regułę, powiedziałbym tak: ukryta instalacja opłaca się wtedy, gdy oszczędza Ci osobnej zabudowy sufitu w kilku pomieszczeniach i nie wymusza drogich przeróbek konstrukcyjnych. Sam osprzęt od odpływu skroplin to zwykle wydatek liczony w dziesiątkach lub setkach złotych, ale błędy projektowe potrafią podnieść koszt o kilka tysięcy bardzo szybko. Dlatego przy takim rozwiązaniu bardziej opłaca się projekt niż improwizacja.
Co sprawdzam przed zamknięciem stropu
Przed ostatnim zamknięciem przegrody robię prostą, ale bezlitosną kontrolę. Nie szukam wtedy „czy mniej więcej będzie dobrze”, tylko odpowiedzi na kilka konkretnych pytań: czy trasa nie koliduje z konstrukcją, czy urządzenie ma miejsce na serwis, czy odpływ skroplin działa grawitacyjnie i czy w całym układzie da się jeszcze bez problemu wymienić filtr albo wyczyścić syfon. Jeśli na którekolwiek z tych pytań odpowiedź brzmi „nie wiem”, to znaczy, że projekt jeszcze nie jest gotowy do zamknięcia.
Najbardziej praktyczny wniosek jest prosty: ukryta wentylacja działa najlepiej wtedy, gdy jest częścią projektu budynku, a nie późnym dodatkiem do wykończenia. Wtedy strop, instalacje i odwodnienie zaczynają ze sobą współpracować zamiast sobie przeszkadzać, a całość daje dokładnie to, czego oczekuje inwestor: ciszę, porządek i brak kompromisów widocznych na suficie.
