Naturalny obieg wody w centralnym ogrzewaniu nadal ma sens, ale tylko tam, gdzie instalacja jest zaprojektowana bez kompromisów hydraulicznych. Poniżej pokazuję, jak czytać schemat układu grawitacyjnego, z czego składa się dobrze wykonana instalacja i kiedy taki system ma przewagę nad pompą. Dorzucam też najczęstsze błędy, bo w tym temacie jeden źle dobrany detal potrafi zepsuć całą pracę układu.
Najważniejsze elementy układu grawitacyjnego w skrócie
- Obieg powstaje sam dzięki różnicy gęstości między gorącą i chłodniejszą wodą.
- Kluczowy jest układ otwarty z naczyniem wzbiorczym na najwyższym punkcie instalacji.
- Rury muszą mieć małe opory przepływu, dlatego średnice są większe niż w instalacji pompowej.
- Najlepiej sprawdza się w prostych, małych układach z kotłem na paliwo stałe i grzejnikami.
- Podłogówka i rozbudowana automatyka zwykle wymagają osobnego obiegu pompowego.
Na czym polega naturalny obieg wody
Ja patrzę na ten układ jako na instalację, która działa dzięki fizyce, a nie elektronice. Gorąca woda ma mniejszą gęstość niż chłodna, więc unosi się ku górze, zasila grzejniki, oddaje ciepło i wraca do kotła już cięższa, czyli chłodniejsza. Cała sztuka polega na tym, by po drodze nie dusić przepływu zbyt wąskimi rurami, ostrymi załamaniami albo nadmiarem armatury.
To dlatego ogrzewanie grawitacyjne tak dobrze czuje się w prostych układach, gdzie różnica wysokości między kotłem a grzejnikami jest wyraźna, a instalacja ma możliwie małe opory przepływu. W praktyce nie chodzi o „mocniejszą” pompę, tylko o to, żeby naturalny ruch wody miał po prostu łatwą drogę. I właśnie od tej drogi zaczyna się sensowny schemat.
Gdy trzeba doprowadzić ciepło dalej, do większej liczby odbiorników albo przez bardziej rozbudowany dom, układ zaczyna tracić swoją przewagę. To prowadzi do samego schematu, czyli do pytania, gdzie dokładnie wpiąć kocioł, piony i naczynie wzbiorcze.
Jak wygląda schemat instalacji krok po kroku
W dobrze zaprojektowanym układzie grawitacyjnym nie ma przypadkowych odcinków. Każdy fragment rur ma swoje zadanie, a pomyłka w kolejności albo wysokości potrafi zatrzymać obieg szybciej niż awaria samego kotła. Ja najpierw rozpisuję sobie instalację od źródła ciepła do ostatniego grzejnika, a dopiero potem patrzę na detale montażowe.

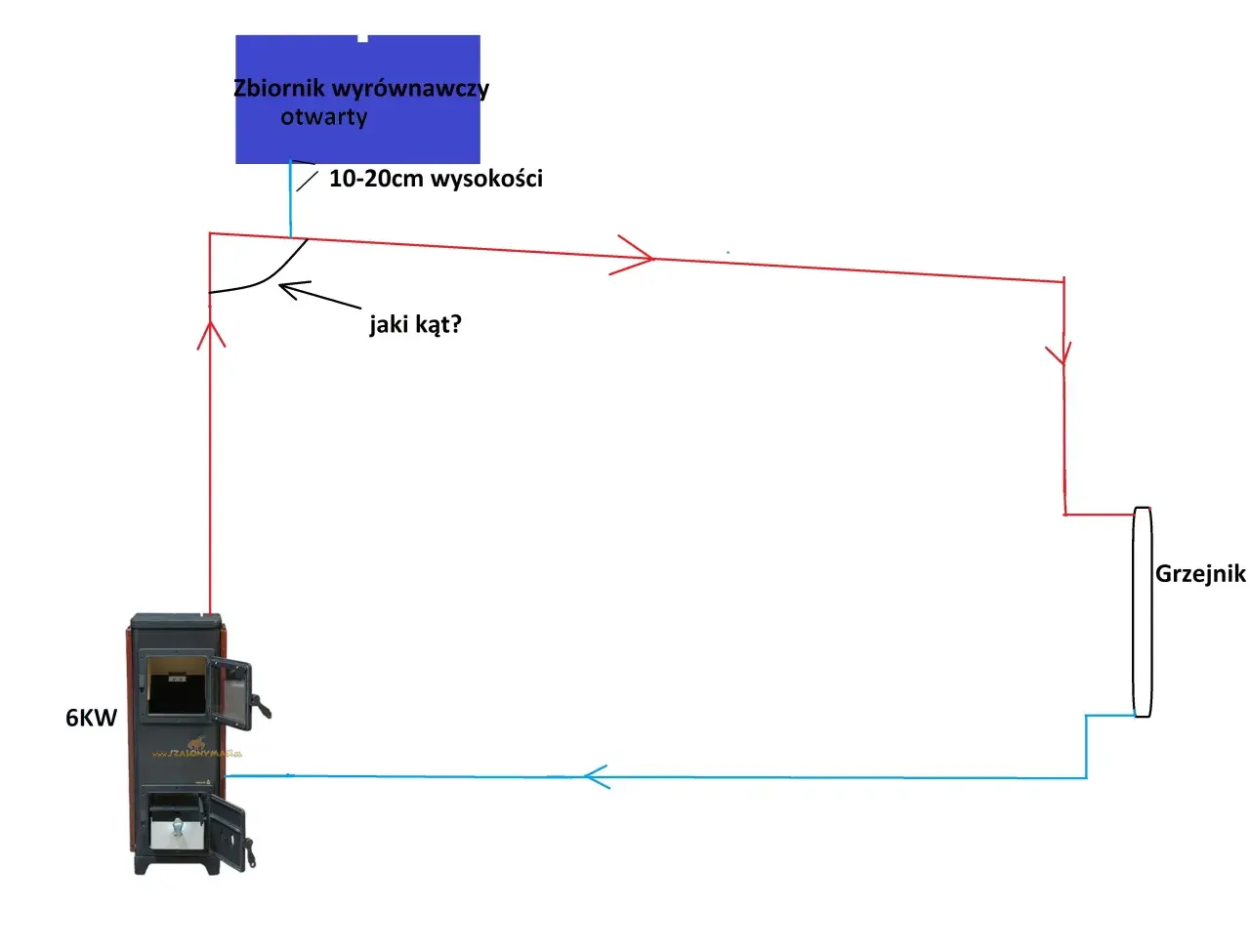

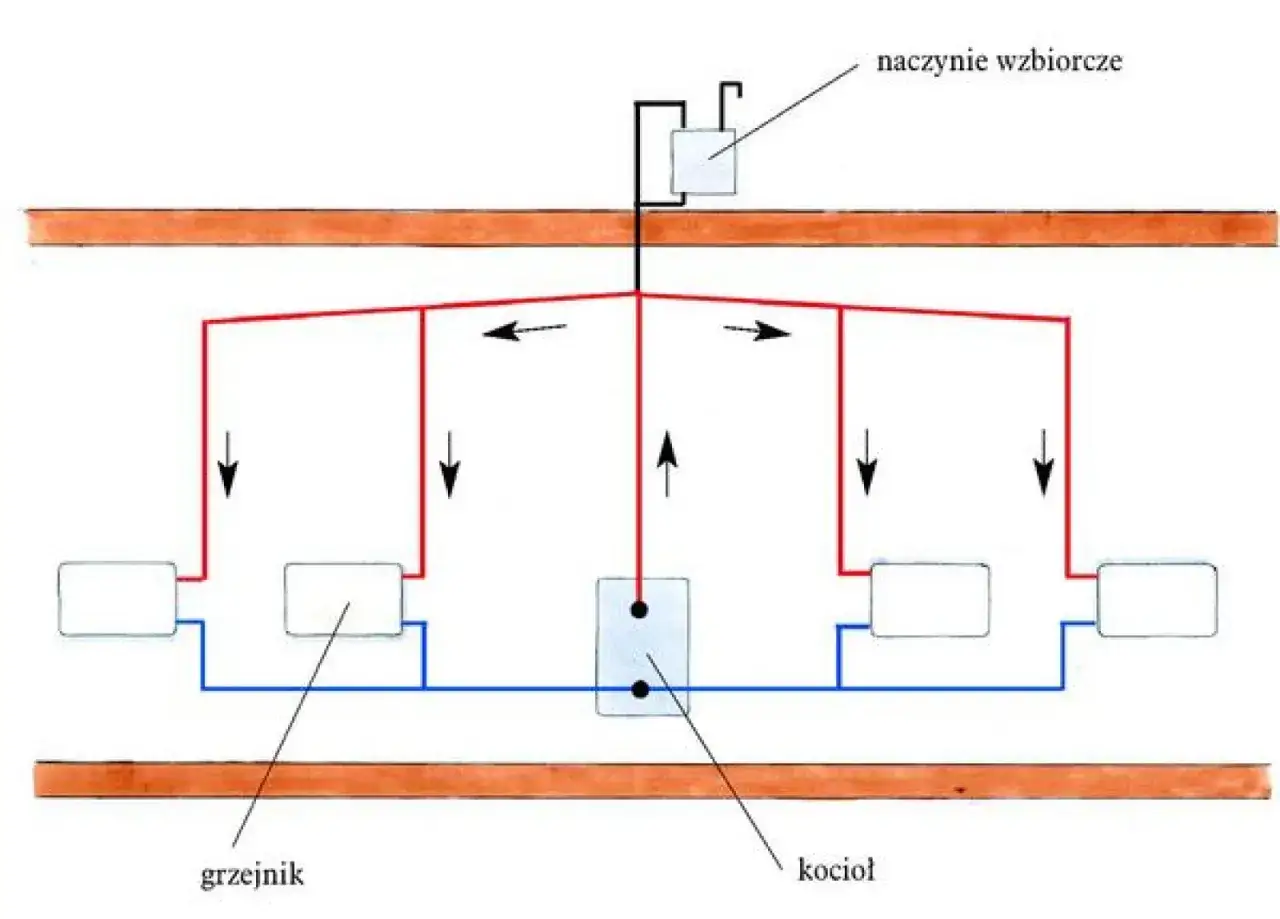

Układ z rozdziałem górnym
W tej wersji ciepła woda z kotła trafia pionem do najwyższego punktu instalacji, a stamtąd rozchodzi się do grzejników. To dobre rozwiązanie tam, gdzie kocioł stoi niżej niż część odbiorników, na przykład w domu z piwnicą albo z kotłownią na parterze. Taki układ daje naturalną drogę dla przepływu, ale wymaga starannego odpowietrzenia i sensownego prowadzenia przewodów.
Przeczytaj również: Łącznik schodowy vs krzyżowy - Jak sterować światłem z wielu miejsc?
Układ z rozdziałem dolnym
W rozdziale dolnym ciepło idzie najpierw dolną częścią budynku, zwykle przez piwnicę, a potem wznosi się pionami do grzejników. To rozwiązanie bywa wygodne w starszych domach, bo łatwiej wtedy ukryć część instalacji, ale nie zwalnia z zachowania spadków i odpowiedniego prowadzenia rur. Jeśli przewody są prowadzone byle jak, grawitacja po prostu nie ma z czego skorzystać.
| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| Kocioł | Podgrzewa wodę, która staje się lżejsza i rusza w obieg. | Powinien być dobrany do pracy w układzie otwartym i mieć małe opory przepływu. |
| Rura zasilająca | Przenosi gorącą wodę do górnej części instalacji. | Nie może być przewymiarowana „na ciasno”, ale też nie wolno jej sztucznie zwężać. |
| Piony i gałązki do grzejników | Rozprowadzają ciepło do poszczególnych pomieszczeń. | Ważny jest prosty przebieg i możliwie niewielka liczba załamań. |
| Naczynie wzbiorcze otwarte | Przejmuje wzrost objętości wody podczas nagrzewania. | Musi być na najwyższym punkcie instalacji; przy rozdziale dolnym zachowuje się minimum 0,3 m od wierzchu najwyższego grzejnika do dna naczynia. |
| Rura bezpieczeństwa i przelewowa | Chronią instalację przed nadciśnieniem i odprowadzają nadmiar wody. | Na rurze bezpieczeństwa nie montuje się armatury odcinającej, a przelew trzeba poprowadzić tak, by woda nie zalała pomieszczenia. |
| Powrót | Oddaje chłodniejszą wodę do kotła. | Powinien stawiać jak najmniejszy opór, bo właśnie tam grawitacja wraca do źródła ciepła. |
W praktyce woda w instalacji rozszerza się wyraźnie wraz z temperaturą: przy wzroście z około 10°C do 60°C objętość może wzrosnąć o mniej więcej 2%, a przy 95°C już o około 4%. Dlatego naczynie wzbiorcze nie jest dodatkiem „na wszelki wypadek”, tylko obowiązkowym elementem bezpieczeństwa. Jeśli ktoś je pomija albo montuje w złym miejscu, cały układ robi się niepewny.
Jeśli patrzy się na taki schemat tylko przez pryzmat rysunku, łatwo pominąć najważniejsze pytanie: czy ma on sens dla konkretnego budynku. I to właśnie oddziela poprawny projekt od ładnego szkicu.
Kiedy ten układ ma sens, a kiedy lepiej wybrać pompę
Nie każdy schemat, który działa, będzie dobry na lata. Ja traktuję grawitację jako rozwiązanie mocne tam, gdzie instalacja jest prosta, kocioł pracuje na paliwo stałe, a przerwy w zasilaniu nie powinny zatrzymać ogrzewania. W praktyce układ najlepiej czuje się w małych systemach, gdzie od źródła ciepła do najdalszego pionu nie robi się więcej niż około 25 m, a różnica wysokości między środkiem najniższego grzejnika i środkiem kotła jest większa niż 2 m.
| Kryterium | Układ grawitacyjny | Układ pompowy |
|---|---|---|
| Praca bez prądu | Tak, to jego największa zaleta. | Nie, bez zasilania pompa zatrzymuje obieg. |
| Regulacja temperatury | Ograniczona, układ ma dużą bezwładność. | Łatwiejsza i szybsza. |
| Średnice rur | Zwykle większe, bo trzeba ograniczyć opory. | Mogą być dużo mniejsze. |
| Długość obiegów | Lepszy do krótkich i prostych tras. | Dobrze znosi rozbudowane instalacje. |
| Podłogówka | Zwykle nie bezpośrednio. | Tak, z odpowiednim mieszaniem i regulacją. |
| Zastosowanie w remoncie | Często ma sens w starych domach z grubymi rurami. | Dobre przy modernizacji i rozbudowie instalacji. |
Jeśli budynek ma wiele kondygnacji, długie odcinki poziome albo chcesz sterować temperaturą osobno w kilku strefach, pompa daje po prostu większą swobodę. Z kolei w starszym domu z kotłem na drewno czy węglowym grawitacja potrafi być bardziej odporna na codzienność niż rozbudowany układ z elektroniką. I właśnie dlatego nie traktuję jej jak reliktu, tylko jak rozwiązanie do konkretnych warunków.
Gdybym miał jednym zdaniem podać granicę, powiedziałbym tak: grawitacja lubi prostotę, a unika rozbudowanej automatyki. Właśnie z tego wynikają najczęstsze błędy montażowe.
Najczęstsze błędy przy montażu i modernizacji
Najwięcej problemów nie bierze się z samej zasady działania, tylko z tego, że ktoś próbuje ją zamknąć w rozwiązaniach typowych dla instalacji pompowej. To jest błąd, który widzę bardzo często: zamiast ułatwić wodzie ruch, dokładamy zawory, zwężki i niepotrzebne załamania. W instalacji grawitacyjnej nie ma miejsca na przypadkowość.
- Zbyt małe średnice rur - przepływ staje się zbyt słaby, a różnica temperatur między zasilaniem i powrotem nie wystarcza, by ruszyć całość.
- Za dużo armatury na drodze obiegu - każdy dodatkowy zawór, filtr czy ostre kolano zwiększa opory i osłabia naturalny ruch wody.
- Nieprawidłowo zamontowane naczynie wzbiorcze - jeśli nie jest najwyżej, układ traci podstawowe zabezpieczenie przed rozszerzalnością wody.
- Brak drogi dla nadmiaru wody - rura przelewowa musi prowadzić wodę w bezpieczne miejsce, inaczej problem robi się nie tylko hydrauliczny, ale też budowlany.
- Próba podłączenia podłogówki bez wydzielonego obiegu - ogrzewanie płaszczyznowe ma większe opory i zwykle wymaga osobnej, pompowej gałęzi.
- Zbyt długie odcinki poziome bez sensownego spadku - grawitacja nie lubi „płaskich” tras, bo tam najłatwiej zatrzymuje się powietrze i spada przepływ.
Jeśli dokładam pompę do starego układu, nie robię tego „na skróty” bez obejścia. Potrzebny jest sensowny bypass i zawór różnicowy, żeby przy awarii prądu woda mogła ominąć pompę i nadal krążyć grawitacyjnie. To drobiazg, ale właśnie on decyduje, czy modernizacja będzie sprytna, czy tylko kosztowna.
Im starsza instalacja, tym częściej okazuje się, że nie trzeba wymieniać wszystkiego, tylko naprawić to, co rzeczywiście blokuje pracę układu. I tu przechodzę do praktyki remontowej, bo tam najłatwiej przepłacić za niepotrzebne przeróbki.
Jak modernizuję stary układ, żeby nie wyrzucić pieniędzy w błoto
Przy modernizacji starego domu nie zaczynam od wyrzucania grubych rur i żeliwnych grzejników. Jeśli instalacja jest szczelna, a budynek ma sensowne zapotrzebowanie na ciepło, taki zestaw potrafi pracować jeszcze bardzo długo. W praktyce o wiele więcej daje poprawa izolacji, uszczelnienie newralgicznych miejsc i dopracowanie źródła ciepła niż estetyczna wymiana wszystkiego „na cienkie rurki”.
- Zostawiam to, co działa - grube przewody i żeliwne grzejniki często mają rację bytu, jeśli nie są skorodowane i nie dławią przepływu.
- Sprawdzam źródło ciepła - kocioł musi pasować do układu otwartego i do realnych warunków pracy, a nie tylko do folderu producenta.
- Wydzielam obieg dla podłogówki - jeśli inwestor chce ogrzewanie podłogowe, łączę je z osobnym mieszaniem i pompą, zamiast wciskać je w grawitację.
- Porządkuję odpowietrzenie - bez tego nawet dobry układ potrafi pracować nierówno, hałasować i grzać wybiórczo.
- Kontroluję przelew i bezpieczeństwo - przy układzie otwartym nadmiar wody musi mieć gdzie trafić, a nie tylko „być przewidziany w projekcie”.
Jeśli miałbym wskazać jeden rozsądny kierunek, powiedziałbym tak: w starym domu najpierw oceniam, czy instalacja ma sens hydrauliczny, a dopiero potem myślę o wyglądzie i wygodzie sterowania. W nowym budynku zwykle łatwiej i czyściej wychodzi układ pompowy, ale tam, gdzie liczy się niezawodność i prostota, dobrze zaprojektowana grawitacja nadal potrafi obronić swoje miejsce. I właśnie dlatego najważniejsze nie jest samo hasło, tylko to, czy schemat naprawdę pasuje do konkretnego domu.
